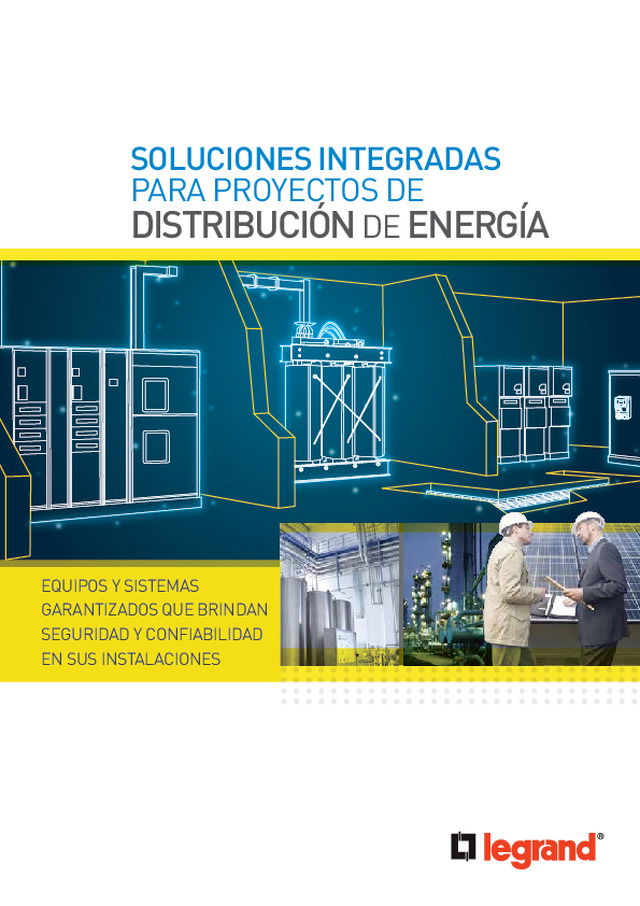

Folleto Soluciones integradas para proyectos de distribución de energía

distribución   de   energía equipos y sistemas garantizados que brindan seguridad y confiabilidad en sus instalaciones para proyectos de soluciones integradas

integración del sistema  2 tableros de potencia en baja tensión Xl 3  y Xlc  4 armarios de medidores  10 interruptores drX, dpX, dpX 3  y dmX 3  12 sistema de electrobarras de distribución  14 transformadores secos clase f  30 bandeja portacable tipo malla  34 proyectos exitosos  38 Índice Soluciones Integradas para  Proyectos de Distribución   de Energía escanee el código y descargue las versiones digitales de las soluciones legrand, a través de  www.legrand.com.co

2 integración completa del sistema Int egr ación c ompl et a electrobarras  de potencia electrobarras   de iluminación interruptores soluciones protección distribución en integrales y en energía gabinetes

3 www.LEGRAND.com.co soluciones integrales para proyectos de energía n   diseño de acuerdo con las necesidades     de la instalación y las normas técnicas n   ingeniería del proyecto, con personal    especializado n   seguimiento de la evolución del proyecto bandeja portacable   tipo malla transformadores clase f tomas y  clavijas  industriales celdas de  media tensión distribución n   soporte de instalación, montaje y puesta     en marcha de los equipos n   servicio de atención postventa permanente IEC 61439-2IEC 60439-1-2IEC 60947-2IEC 60695-2-10 certificaciones IEC 60332-3IEC 61537NEMA VE1NEMA VE2 NMX-J-S11-ANSINEMAGF-1ANSI/UM568 fabricación   local respaldo   global

4 tableros de potencia en baja tensión esta nueva generación de tableros se caracte- riza por tener estándares de fabricación local  bajo normas de calidad certificada, cumple con  iec 61439-2 y los nuevos requisitos del retie   res. 90708 (2013) y res. 90795 (2014), lo que brinda  seguridad, flexibilidad y garantía en las instala- ciones eléctricas.el Xlc es un tablero hasta 1600 a, el Xl 3  es la  solución hasta 6300 a.todos los elementos que componen los tableros  Xlc y Xl 3   han sido concebidos para ser instalados  de un modo fácil, intuitivo y rápido, permitiendo  componer conjuntos de un solo cuerpo o de varios  cuerpos enlazados.los paneles laterales y posteriores son desmon- tables lo que facilita el acceso al interior del ta- blero para labores de instalación y mantenimiento.con la amplitud de sus gamas, la oferta legrand  responde a las exigencias de calidad por la autén- tica libertad que ofrece, junto con su facilidad de  instalación y reconocida confiabilidad. con el objetivo de evolucionar  y seguir las tendencias y  necesidades actuales del mercado,  legrand ha renovado el diseño  y construcción de los tableros de  potencia en baja tensión. APlIcAcIonES Xlc  Xl 3 tableros de potencia en baja tensión y

5 www.LEGRAND.com.co soluciones integrales para proyectos de energía n   Tableros generales n   Tableros de acometida n Tableros para transferencias automáticas n Centros de medidores en baja tensión n Tableros para control automático   del factor de potencia n Tableros para control centralizado   de procesos n Tableros para control de iluminación tableros de potencia

6 tableros de potencia en baja tensión Tabl er os   integración con interruptor dpX de legrand ® CARACTERÍSTICAS TÉCNICAS ip 30 (sin puerta) / ip 43 (con  puerta) iK 08  corriente asignada de corta  duración icw: hasta 50 ka  3 anchos, 3 profundidades•Altura fija: 2035 mm•Ancho: 475 / 725 / 975 mm•Profundidad: 485 / 735 / 985 mmpara interruptores  hasta 1600 a color: ral 7035certificado iec 61439-2 y retie Xlc  los tableros Xlc son la  propuesta de legrand para las  instalaciones de potencia hasta   1600 a, apto para aplicaciones  con capacidades hasta 1 mVa   en 220 V y 2 mVa en 440 V.

7 www.LEGRAND.com.co soluciones integrales para proyectos de energía los tableros Xlc se han diseñado con dimensiones  apropiadas de ancho y profundidad para permitir una to- tal flexibilidad en el enlace de las celdas o módulos. los  armarios de 975 de ancho integran en su interior una  sección interna para cableado.construido con materiales de alta calidad, conforme con  las normas constructivas. estos tableros ofrecen respal- do y garantía para sus instalaciones eléctricas. los tableros Xlc permiten dos grados  diferentes de protección: ip30 (sin  puerta); e ip43 (con puerta). DImENSIoNES: GRADo DE pRoTECCIóN:

8 tableros de potencia en baja tensión Tabl er os   los tableros Xl³ se han diseñado con dimensiones  idénticas de ancho y profundidad para permitir  una total flexibilidad en el enlace de las estructu- ras (por ejemplo para realizar un armario en "l").  los tableros de 975 de ancho pueden integrar una  celda lateral interna. CARACTERÍSTICAS TÉCNICAS ip 30 (sin puerta) / ip 55 (con  puerta) iK 08  corriente asignada de corta  duración icw: hasta 110 ka 3 anchos, 3 profundidades•Altura fija: 2000 mm•Ancho: 475 / 725 / 975 mm• Profundidad: 475 / 725 / 975 mmpara interruptores hasta 6300 a3 tipos de tapas cubrebornas  (1/4 de vuelta precintable,  atornillable con o sin bisagra,  con bisagras y cerraduras)formas de separación: hasta 4bcolor: ral 7035certificado iec 61439-2 y retie certificado de sismicidad   600068-2-57 y 60068-3-5   (nivel de aceleración ag5) DImENSIoNES: GRADo DE pRoTECCIóN: estos tableros de hasta 6300 a permiten dos gra- dos diferentes de protección: ip30 (sin puerta y con  perfiles de acabado); e ip55 (con puerta). los table- ros Xl³ ip55 se completan con la puerta frontal en  vidrio o metálica. la uniformidad de las dimensiones  en largo y profundidad permiten instalar, indistin- tamente, en los cuatro lados del armario tanto las  puertas como los paneles de cierre. Xl 3   los tableros Xl³ son la propuesta de  legrand para las instalaciones de potencia  hasta 6300 a. extremadamente robusto y construido  con materiales de elevada calidad, el Xl³   es capaz de soportar altas exigencias  eléctricas y mecánicas.

9 www.LEGRAND.com.co soluciones integrales para proyectos de energía los accesorios de instalación de los tableros Xl³   se han diseñado bajo la óptica de una mayor se- guridad, simplicidad y rapidez de instalación. las  placas para el montaje de los interruptores utili- zan un novedoso sistema de fijación. las placas se  deslizan sobre guías y quedan fijas mediante una  pestaña de bloqueo, en la profundidad adecuada  para el correcto posicionamiento del interruptor y  de los accesorios que, según el caso, lo equipen  (mando motorizado, manija frontal rotativa, etc). plACAS DE moNTAjE conforme con las normas  constructivas, estos tableros   ofrecen el máximo nivel de seguridad  y calidad.los tableros de potencia Xl³  permiten realizar todas las formas  de compartimentación previstas en la  norma iec 61439-2

10 armarios de medidores características tÉcnicas n Grado de protección    ip 43 n Grado de polución: Tres    residencial, comercial, industria ligera,    terciario n Bloqueo mecánico   los breakers dsa están provistos con     perforaciones aptas para bloquear cada     cuenta mecánicamente por medio de     una guaya como indica la norma et 911     de codensa ® armarios medidores para Hasta 24 cuentas, en sistema monofásico, bifásico y trifásico diseño de calidad conforme con  estándares normativos vigentes  y acorde con las necesidades de  las instalaciones eléctricas

11 www.LEGRAND.com.co soluciones integrales para proyectos de energía normas y certificaciones  aplicables norma descripción ntc- 3279 grados de protección dados por  encerramientos de equipo eléctrico  (código ip) ntc - 3278  iec439-1 páneles de maniobra y control de baja  tensión (de referencia) retie certificación cidet 01639basados en el retie y cumpliendo los  ensayos específicos de la norma iec  60439-1-2 ntc- 2050 código eléctrico colombiano  (obligatoria) et-911 norma armarios de medidores  (obligatoria) para óptimo funcionamiento recomendamos rea- lizar ajuste de las conexiones eléctricas cada seis  meses y revisar la documentación entregada con  los equipos (catálogos de los breakers, manuales  de operación, etc.), con el fin de realizar la manipu- lación correcta de cada uno de los componentes. En caso de cualquier inquietud, antes de manipular el producto o para mayor información sobre otras aplicaciones, comuníquese con nuestro Servicio al Cliente - Contact Center. líneas Gratuitas Nacionales 01 8000 9 10518  ó 01 8000 9 12817. En Bogotá al 437 67 13 / 14 n Características nominales n parciales (salidas)   según la necesidad del cliente, perforación     en la estructura para salida de parciales     superior o inferior. dimensiones  armarios monofásicos número  de cuentas a d H 2 - 6 1280 640 300 7 - 8 1280 800 300 10 - 12 1500 1200 - 1280 300 13 - 16 1500 800 - 880 300 18 - 24 1500 1600 300 referencias armarios de medidores cuentas de 6 a 24 corriente nominal 100 a 630 isc 10 ka fases /Hilos 3/5 encerramiento ip43 tensión de operación 220 V - 440 V tensión de ensayo 2.5 kV tensión de aislamiento 600 V tensión de impulso 6 kV características tÉcnicas  (continuación) mantenimiento dimensiones  armarios bifásicos y trifásicos número  de cuentas a d H 6 600 400 2000 9 800 400 2000 12 1000 400 2000 15 1200 400 2000 18 1600 400 2000 21 1800 400 2000 24 2000 400 2000 a: ancho del módulo  |  d: profundidad del módulo  |  H: altura del módulo

12 interruptores drX, dpX, dpX 3  y dmX 3 DpX³ 250 (1) en 60947-2 y iec 60947-2 DRX 100 DRX 250 DpX³ 160 16A 16A moNTAjE SoBRE pERFIl 2 o  SoBRE plACA SoBRE pERFIl 2 o  SoBRE plACA SoBRE pERFIl 2 o  SoBRE plACA SoBRE pERFIl 2 o SoBRE  plACA SoBRE plACA SoBRE plACA SoBRE plACA SoBRE plACA Corriente nominal In Relés termomagnéticos De 15 a 100A De 125 a 250A De 16 a 160 A De 100 a 250 A De 320 a 630 A de 800 a 1250 A - - Relé electrónico - De 40 a 250 A De 320 a 630 A - de 800 a 1600 A De 800 a 6300 A Capacidad Interruptiva   Icu  (1) 380/415 V± 10 kA 35 kA 18 kA 36 kA 25 kA 50 kA 25 kA 36 kA 70 kA 25 kA 50 kA 100 kA 50 kA 100 kA 50 kA 70 kA 50 kA 65 kA 100 kA 220/240 V± 25 ka 65 ka 35 ka 65 ka 35 kA 65 ka 40 ka 60 ka 100 ka 35 ka 65 ka 170 kA 80 ka 170 ka 80 ka 100 ka 50 ka 65 ka 100 ka Capacidad Interruptiva  estándar lcs (% Icu) 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 75 % 50% 100 % 75 % 100 % 75 % 100 % 100 % 100 % protección diferencial electrónica sin o integrada sin o integrada sin o con bloque   diferencial inferior sin o con bloque  diferencial inferior sin o con relé  diferencial integrada necesidades drX, dpX, dpX 3   y   dmX 3 para todas interruptores completa sus una serie

13 www.LEGRAND.com.co soluciones integrales para proyectos de energía DpX 1250/1600 DpX 630 In=320A In=320A In=320A DmX 3 moNTAjE SoBRE pERFIl 2 o  SoBRE plACA SoBRE pERFIl 2 o  SoBRE plACA SoBRE pERFIl 2 o  SoBRE plACA SoBRE pERFIl 2 o SoBRE  plACA SoBRE plACA SoBRE plACA SoBRE plACA SoBRE plACA Corriente nominal In Relés termomagnéticos De 15 a 100A De 125 a 250A De 16 a 160 A De 100 a 250 A De 320 a 630 A de 800 a 1250 A - - Relé electrónico - De 40 a 250 A De 320 a 630 A - de 800 a 1600 A De 800 a 6300 A Capacidad Interruptiva   Icu  (1) 380/415 V± 10 kA 35 kA 18 kA 36 kA 25 kA 50 kA 25 kA 36 kA 70 kA 25 kA 50 kA 100 kA 50 kA 100 kA 50 kA 70 kA 50 kA 65 kA 100 kA 220/240 V± 25 ka 65 ka 35 ka 65 ka 35 kA 65 ka 40 ka 60 ka 100 ka 35 ka 65 ka 170 kA 80 ka 170 ka 80 ka 100 ka 50 ka 65 ka 100 ka Capacidad Interruptiva  estándar lcs (% Icu) 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 100 % 75 % 50% 100 % 75 % 100 % 75 % 100 % 100 % 100 % protección diferencial electrónica sin o integrada sin o integrada sin o con bloque   diferencial inferior sin o con bloque  diferencial inferior sin o con relé  diferencial integrada necesidades

14 electrobarras zuccHini calidad y respaldo técnico n   experiencia del grupo legrand de más  de 50 años en el diseño y la fabricación de  electrobarras n   fabricación local que garantiza la flexibilidad  en el desarrollo de los proyectos n   certificación de producto  bajo norma   iec 60439-2 n   respaldo y acompañamiento en     el desarrollo; antes, durante y     después del proyecto n   servicio postventa permanente incluyendo el  suministro de piezas especiales y repuestos.  Ventajas del sistema n   mitad de tiempo de instalación     respecto al cable n fácil de modificar n   fácil de balancear y energizar beneficios n   se generan menos riesgos de incendio n   menos pérdidas eléctricas n   mayor resistencia a los cortocircuitos n   menos volumen en la instalación n   mayor rapidez en la instalación n   ip55 con sus accesorios las electrobarras zucchini son una excelente solución para  sistemas de distribución eléctrica de baja, media y alta potencia  en proyectos institucionales, industriales y residenciales. su  fácil instalación brinda seguridad y adaptabilidad según las  necesidades de cada proyecto. este sistema ha sido probado y  certificado asegurando perfecta flexibilidad en todas las etapas  del proyecto. electrobarras zuccHini una gama completa

15 www.LEGRAND.com.co soluciones integrales para proyectos de energía SEgurIDAD  |  flExIbIlIDAD  |  fAcIlIDAD DE InStAlAcIón electrobarra ms:  de 63 a a 160 a electrobarra mr:  de 160 a a 1000 a trolley system:  de 63 a a 250 a electrobarra   super compacta scp:  de 630 a a 5000 a AltA PotEncIA mEDIA PotEncIA electrobarra de  iluminación lb plus:  de 25 a a 63 a bAjA PotEncIA NUEVA

16 electrobarras zuccHini El ectr obarr as bodegas, gimnasios,  estacionamientos  parqueaderos... centros comerciales,  tiendas, oficinas... Hospitales, laboratorios... talleres, concesionarios,  centros de producción...  y potencia lb plus en un solo lB plus es la nueva gama de electrobarras de  distribución zucchini de 25 a 63 a en un solo producto. es la evolución de las gamas lb, Hl y sl, ofreciendo  una electrobarra más sencilla, de mayor rendimiento y  mayor facilidad de instalación. soluciones  que entregan  rapidez y rendimiento producto iluminación

17 www.LEGRAND.com.co soluciones integrales para proyectos de energía iluminación y distribución   en un solo producto n   mayor capacidad con lB plus n   es posible satisfacer toda  demanda de iluminación y  potencia hasta 63 a. n   conectores de 16 y 32 a. n   mayor funcionalidad y menor  número de referencias componen  la gama completa, con accesorios  comunes a todas las versiones. n   producto robusto que permite  mayor flexibilidad al momento de  cambios en la instalación.

18 electrobarras zuccHini El ectr obarr as instalación mayor rendimiento para lb plus cable de suspensión conector hasta 32 a,  con abrazadera  tapa final  ip55 tapa de conector  ip55 con bisagra  imperdible gancHo para colgar lámpara  tapa con bisagra imperdible que cubre las salidas   de los conectores  unidades de alimentación y tapas finales en una   sola referencia  conectores identificados por colores y equipados con  abrazaderas de resortes  conector con selector de fase grado de resistencia al impacto iK 07 grado de protección ip 55 simplificada

19 www.LEGRAND.com.co soluciones integrales para proyectos de energía abrazaderas   para instalación en muro o techo   se puede instalar en cualquier punto del  tramo recto, incluso sobre las salidas de  conexión no utilizadas instalación nueVos conectores    pueden conectarse o desconectarse con la barra  energizada   con contactos de abrazadera de resortes   componentes plásticos autoextinguibles   ip55 sin la utilización de accesorios adicionales   se monta con pin de posicionamiento para  asegurar el acceso al lado correcto de una barra abrazadera de   suspensión anillo de  suspensión  para iluminación unidad de alimentación 25, 40, 63 a

20 electrobarras zuccHini El ectr obarr as cajas de  deriVación elemento  recto abrazadera de  sujeción laboratorios  pequeñas / medianas industrias ms potencia  de   baja electrobarras

21 www.LEGRAND.com.co soluciones integrales para proyectos de energía características  generales unidad de  alimentación instalación en industrias pequeñas instalación en laboratorios   mS es la línea más pequeña de la gama de media potencia. es  la solución ideal para la distribución de energía en industrias  medianas y pequeñas. las características principales de la  gama ms son:  Velocidad, facilidad y flexibilidad en la instalación. construcción sólida, a pesar de las dimensiones reducidas. disponibilidad de cajas de derivación con capacidad de  alojamiento de hasta 16 módulos din ej: mcb’s legrand  cumplimiento con la norma iec 60439 - 1 y 2 y retie. Valor nominal de corriente a una temperatura ambiente  promedio de 40 °c para un mayor nivel de rendimiento,  comparado con el valor nominal de corriente a una  temperatura promedio de 35 °c como lo exige la norma. potencia

22 electrobarras zuccHini El ectr obarr as edificios de gran altura industrias caja de deriVación tramo recto unidad de alimentación mr potencia  de media electrobarra

23 www.LEGRAND.com.co soluciones integrales para proyectos de energía características  generales la gama mR de zucchini es la solución ideal para la distribución  de energía en medianas y grandes industrias, y para redes de  suministro eléctrico con conductores verticales en edificios  comerciales y de servicio (bancos, empresas de seguros, centros  comerciales y de negocios, etc.). las características principales de la gama mr son:  Velocidad, simpleza y flexibilidad al instalar y diseñar las líneas. disponibilidad de tamaños que van desde 160 a hasta 800 a  con conductores de aluminio y desde 250 a hasta 1000 a con  conductores de cobre electrolítico de 99,9% de pureza.  disponibilidad de una amplia selección de cajas de derivación  desde 16 a hasta 630 a con la posibilidad de alojar dispositivos  de protección tales como fusibles, mcb's y mccb's  cumplimiento con la norma iec 60439 - 1 y 2. Valor nominal de corriente a una temperatura ambiente  promedio de 40 °c para un mayor nivel de rendimiento  comparado con el valor nominal de corriente a una temperatura  de 35 °c como lo exige la norma.  cada componente (tramo recto, ángulo, etc.) está pre-equipado  con un monoblock en un extremo y una cubierta de unión ip55  conectada en el otro extremo, permitiendo así una instalación  rápida y fácil. instalación en industrias instalación en edificios

24 electrobarras zuccHini El ectr obarr as alta potencia simple una alternatiVa e innoVadora scp En caso de incendio la ausencia de elementos combustibles en los  transformadores encapsulados en resina se com- bina con una carga de fuego muy baja en las elec- trobarras. de esta manera, aumenta la seguridad  intrínseca de un edificio frente a la propagación de  un posible incendio.todos los productos de la gama son retardantes  al fuego (iec 60332-3) y han sido sometidos a  ensayos contra incendios según las normas din  4102-09 y en 1366-3. Resistencia al cortocircuito  todas las electrobarras han sido sometidas a  estrictos ensayos de cortocircuito y están certifi- cadas bajo norma iec en 60439-2.zucchini siempre ha seleccionado y garantizado  valores particularmente altos con el propósito de  ofrecer un sistema seguro, sin importar las distin- tas condiciones de uso. Interbloqueos mecánicos las conexiones de los elementos de las líneas de  alta potencia cuentan con interbloqueos mecáni- cos que facilitan aún más la protección de la insta- lación. de esta manera, se evitan aquellos errores  y potenciales peligros que pueden surgir con las  soluciones tradicionales durante la puesta en  marcha del sistema. Emisiones electromagnéticas la solución de alta potencia de zucchini puede apli- carse  en instalaciones ubicadas en ambientes con  equipamiento sensible a interferencias electroma- gnéticas o donde haya una gran cantidad de perso- nas. además, legrand ofrece una innovadora gama  de transformadores encapsulados en resina, cono- cidos como cle (baja emisión certificada), los que,  en combinación con las electrobarras, son capaces  de minimizar las emisiones electromagnéticas, per- mitiendo, de esta manera, el diseño de instalaciones  en disposiciones que serían mucho más difíciles de  lograr con otras soluciones. SEGURIDAD La mejor protección  para su sistema FLEXIBILIDAD Se adapta a todas  las necesidades  de hoy y mañana SIMPLEZA Una solución para todos aplicaciones seguridad la gama de electrobarras de alta potencia zucchini  para el transporte y distribución de energía, en  sinergia con las ofertas de potencia de legrand,  forman la solución completa en aplicaciones como:  estaciones de suministro de energía, conexiones del  transformador al tablero o del tablero principal a los  tableros secundarios. entre las aplicaciones  se incluyen todas las edifi- caciones de los sectores industriales, comerciales  y de servicios (fábricas, bancos, centros comer- ciales y de negocios, hospitales, etc.)el sistema legrand es sinónimo de la mejor elec- ción para la distribución de energía en instalaciones  de los sectores industriales, comerciales y de ser- vicios (hospitales, bancos, edificios, oficinas, etc.)

25 www.LEGRAND.com.co soluciones integrales para proyectos de energía ejemplo de una  instalación en red de  suministro eléctrico  con electrobarras  Verticales INSTAlACIóN FáCIl y RápIDAla gama de alta potencia ha sido diseñada para simplificar  la instalación, volviéndola segura y rápida. SImplEzA EN El DISEño y lA plANIFICACIóNla característica intrínseca de las electrobarras es que  simplifican las actividades de planificación que no se pueden  realizar al emplear cables.el diseño de una instalación con cables requiere especial  atención, a diferencia de un sistema de electrobarras, ya  que se caracteriza por una instalación de cableado en serie  y por lo tanto, no se requiere ajustar las variables del diseño  y la instalación. AlTo RENDImIENTo EN ESpACIoS  REDuCIDoSla fortaleza de la gama de alta potencia de  zucchini es, precisamente, la alta potencia  con mínimas dimensiones generales.incluso en espacios reducidos, los  sistemas de enlace de electrobarras  permiten cualquier tipo de solución de  instalación. además, los transformadores  encapsulados en resina no necesitan  estructuras adicionales.la gama de alta potencia ofrece todos los  elementos necesarios para una instalación  rápida, eficaz y segura. VERSATIlIDADla gama de alta potencia es la solución  ideal para todas las necesidades: ofrece  máxima versatilidad para cualquier tipo  de aplicación de potencia en cualquier  ambiente. los sistemas de enlace de  electrobarras y los transformadores  encapsulados en resina están equipados  con todos los accesorios que se necesitan  para crear instalaciones en redes de  suministro eléctrico de conductores  verticales, incluso en zonas sísmicas.todos los componentes aislantes de  legrand gozan de altos estándares de  calidad y se pueden instalar en ambientes  sujetos a alto esfuerzo térmico. Versatilidad también significa  adaptarse inmediatamente a las  modificaciones o ampliaciones  del ambiente donde se está  efectuando la instalación. simpleza flexibilidad

26 electrobarras zuccHini El ectr obarr as las dimensiones de las electrobarras súper  compactas (scp) mejoran su resistencia a los cor- tocircuitos. además, tienen baja impedancia, lo cual  permite reducir las caídas de tensión.las electrobarras scp están disponibles con una  amplia selección de cajas de derivación que fluctúan  entre los 63 a y los 630 a, permitiéndoles proteger  y alimentar localmente diferentes tipos de carga, ya  que contienen dispositivos de protección tales como  mccb's, mcb's y fusibles.al igual que otros productos zucchini, las electro- barras scp no solo cumplen con las normas iec en  60439-1 / 2, sino que también responden específica- mente a las necesidades de muchos clientes que pre- sentan severas condiciones de uso. de esta manera,  la corriente nominal de las electrobarras zucchini  de legrand están probadas para una temperatu- ra ambiente de 40 °c contra los 35 °c que exige la  norma, lo que permite obtener mayores prestaciones  en corriente y eficiencia. el rango nominal de todas las electrobarras scp está  garantizado, tanto para instalaciones horizontales  (planas y de canto) como para instalaciones verti- cales, sin degradar sus características.los sistemas de unión de las electrobarras scp  han sido diseñados de tal manera que no requie- ran mantenimiento, con excepción de las inspec- ciones periódicas y obligatorias que exige la norma   iec 60364.la inspección del torque de apriete de las uniones  puede ser realizada por personal calificado, aun  cuando la barra conductora esté energizada. características scp la línea super compact scp  está disponible en la gama  estándar: de 630 a a 4000 a   con conductores de aluminio

proyectos amplia gama de tomas y claVijas; una para cada  necesidad servicio al cliente línea gratuita nacional:  01 8000 9 10518  @: [email protected] www.legrand.com.co soluciones especiales industriales P17  tempra  pro n   rápida conexión     e instalación n   seguridad reforzada n   protección ip 44/67 Hypra  combinadas n   resisten las más severas     condiciones de operación n   máxima seguridad n   protección ip 44/67 unidades  combinadas n   conexión rápida     gracias al sistema  plug-in n   enclavamiento mécanico     que brinda seguridad n   switch on / off turnloK   combinadas  n   con seguro de giro n   alta resistencia n   amplia gama     de configuraciones nueVo  para

28 electrobarras zuccHini El ectr obarr as equipados con monoblock pre-instalado. Barras de alimentación:  longitud estándar: 3 m longitud especial: de 1 m a 3 m Tramos rectos con ventanas de derivación:  longitud estándar: 3 m, 2 m, 1 m ventanas de derivación estándar:    separados en intervalos de 850 mm en ambos  lados equipados con monoblock pre-instalado. los elementos pueden satisfacer cualquier requisito de instalación. tramos con barrera corta fuego s120 tramos con transposición de las fasestramos con dispositivo de expansión térmica equipados con monoblock pre-instalado. los elementos pueden responder ante cualquier cambio de dirección en las soluciones estándares o especiales. codoscodos dobleselementos especiales t, X  principales de la línea elementos scp  tramos rectos: elementos adicionales: cambios  de  dirección:

29 www.LEGRAND.com.co soluciones integrales para proyectos de energía elementos que se utilizan para conectar y energizar cargas eléctricas. Cajas de derivación plug-in de 63 A hasta 630 A:(se pueden instalar con la electrobarraenergizada)  para interruptores dpX  Cajas de derivación Bolt-on de 125 A a 1250 A:  con seccionador de conmutación y portafusible para interruptores dpX elementos que se utilizan para conectar la electrobarra al tablero o transformador. soluciones para los gabinetes Xl 3    legrand y los transformadores encapsuladosen resina de legrand. soluciones universales. elementos que se utilizan para fijar la electrobarra  a la estructura del edificio. opciones para instalaciones horizontalesopciones para instalaciones verticales opciones para aplicaciones especiales(zonas sísmicas, ambiente naval) cajas de derivación: interfaces de conexión: soportes de fijación:

30 transformadores secos zuccHini garantizamos, gracias a una constante inversión en  investigación y desarrollo, un proceso productivo a  la vanguardia tanto desde la óptica de la productivi- dad y sostenibilidad como de la calidad del producto.  el cumplimiento con las normas internacionales  específicas, así como la conformidad con las clases  c2, e2, f1, permite utilizar los transformadores  legrand en numerosos contextos de instalación  y ambientales. la ausencia de líquidos aislantes,  la autoextinción sin emisión de gases tóxicos y los  niveles restringidos de ruido, representan además,  protección para el medio ambiente y la salud de   las personas. transformadores en resina , de potencia encapsulados clase F contamos con amplia experiencia a nivel  mundial en la fabricación de transformadores  de resina epóxica al vacío hasta 36 kV.  proponemos al mercado productos de  alta calidad, con excelente rendimiento  en numerosos y diversos ámbitos   de aplicación.

31 www.LEGRAND.com.co soluciones integrales para proyectos de energía características generales •  Libres  de  mantenimiento:  No  requieren  aceites dieléctricos. •  Mayor  robustez  dieléctrica:  Ejecución  de  bobinas en fleje que brinda mayor resistencia  a eventos de cortocircuito. •  Mayor robustez mecánica: Grado de protección  ip 23 e ip00 para instalación interior en  ambientes altamente corrosivos, clasificación  e2, c2, f1, estructura en acero galvanizado,   mayor protección contra roedores. •  Autoextinguible: Su instalación no requiere  fosos ni muros cortafuegos. •  Estabilidad del punto caliente durante la vida  útil de la máquina. •  Mayor  eficiencia  energética:  menores  pérdidas. •  Mayor tiempo de vida útil que otras tecnologías  existentes en el mercado. •  El  90%  de  su  estructura  es  reciclable  al  finalizar la vida útil. •  Nivel de descargas parciales menor a 10pc: 50  veces menor que un transformador en aceite  de acuerdo con los estándares. •  No  presenta  riesgo  de  contaminación  del  medio ambiente debido a fugas de líquido. •  Mejor ubicación en el centro de gravedad:  reducción de costos de transporte y  manipulación de la carga. •  Capacidad  de  funcionamiento  con  altas  sobrecargas instantáneas de corta duración:  gracias a la menor densidad de corriente alta y  alta constante térmica. contamos con amplia experiencia a nivel  mundial en la fabricación de transformadores  de resina epóxica al vacío hasta 36 kV.  proponemos al mercado productos de  alta calidad, con excelente rendimiento  en numerosos y diversos ámbitos   de aplicación.

32 transformadores secos zuccHini Tr ansf ormador es Sec os Referencia Descripción Potencia Alta Tensión BIL Grupo de Conexión Derivaciones Baja Tensión Tensión a  Plena  Carga   Normas de  Fabricación  y Pruebas Frecuencia Impedancia  Pérdidas  en Vacío Pérdidas  Bajo Carga a 120 °C Eficiencia Corriente   en Vacío Tensión  de Prueba  Aplicada AT Tensión  de Prueba  Aplicada BT Altitud de  Operación Nivel de  Ruido  LpA Incremento  Temperatura  Bobinados Temperatura  Ambiente Máxima Método de  Ventilación Peso Dimensiones A B C D kVA V kV V V Hz % W W % % kV kV m dB (A) K °C kg mm mm mm mm CRT-KT0116 crt 300 KVa 13200-220V 300 13200 95 dyn5 12540-12870-13200-13530-13860 230 220  iec 60076-11, ntc 3654 60 6 1120 4260 98,56 2,8 38 3 1000 57 100 -25 mín. y 40 máx. an 1050 1250 1460 750 670 CRT-KT0117 crt 300 KVa 11400-208V 300 11400 95 dyn5 11970-11685-11400-11115-10830 218 208  iec 60076-11, ntc 3654 60 6 1120 4260 98,56 2,8 38 3 2600 57 100 -25 mín. y 40 máx. an 1120 1350 1460 750 670 CRT-KT0118 crt 300 KVa 13200/11400-440V 300 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 460 440  iec 60076-11, ntc 3654 60 6 1120 4260 98,56 2,8 38 3 2600 57 100 -25 mín. y 40 máx. an 1170 1350 1430 750 670 CRT-KT0119 crt 300 KVa 13200/11400-480V 300 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 502 480  iec 60076-11, ntc 3654 60 6 1120 4260 98,56 2,8 38 3 2600 57 100 -25 mín. y 40 máx. an 1170 1350 1430 750 670 CRT-KT0120 crt 500 KVa 13200-220V 500 13200 95 dyn5 12540-12870-13200-13530-13860 230 220  iec 60076-11, ntc 3654 60 6 1600 6492 98,73 2,3 38 3 1000 59 100 -25 mín. y 40 máx. an 1480 1350 1640 750 670 CRT-KT0121 crt 500 KVa 11400-208V 500 11400 95 dyn5 11970-11685-11400-11115-10830 218 208  iec 60076-11, ntc 3654 60 6 1600 6492 98,73 2,3 38 3 2600 59 100 -25 mín. y 40 máx. an 1550 1500 1670 750 670 CRT-KT0122 crt 500 KVa 13200/11400-440V 500 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 460 440  iec 60076-11, ntc 3654 60 6 1600 6492 98,73 2,3 38 3 2600 59 100 -25 mín. y 40 máx. an 1650 1500 1655 750 670 CRT-KT0123 crt 500 KVa 13200/11400-480V 500 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 502 480  iec 60076-11, ntc 3654 60 6 1600 6492 98,73 2,3 38 3 2600 59 100 -25 mín. y 40 máx. an 1650 1500 1655 750 670 CRT-KT0140 crt 500 KVa 34500-220V 500 34500 170 dyn5 36225-35362-34500-33638-32775 233 220  iec 60076-11, ntc 3654 60 8 1980 7600 98,47 2,3 70 3 1000 59 100 -25 mín. y 40 máx. an 1850 1650 1840 910 670 CRT-KT0141 crt 500 KVa 34500-208V 500 34500 170 dyn5 36225-35362-34500-33638-32775 220 208  iec 60076-11, ntc 3654 60 8 1980 7600 98,47 2,3 70 3 2600 59 100 -25 mín. y 40 máx. an 2050 1750 1890 930 670 CRT-KT0142 crt 500 KVa 34500-440V 500 34500 170 dyn5 36225-35362-34500-33638-32775 466 440  iec 60076-11, ntc 3654 60 8 1980 7600 98,47 2,3 70 3 2600 59 100 -25 mín. y 40 máx. an 2070 1750 1880 930 670 CRT-KT0124 crt 630 KVa 13200-220V 630 13200 95 dyn5 12540-12870-13200-13530-13860 230 220  iec 60076-11, ntc 3654 60 6 1870 7800 98,80 2,3 38 3 1000 61 100 -25 mín. y 40 máx. an 1700 1500 1840 850 670 CRT-KT0125 crt 630 KVa 11400-208V 630 11400 95 dyn5 11970-11685-11400-11115-10830 218 208  iec 60076-11, ntc 3654 60 6 1870 7800 98,80 2,3 38 3 2600 61 100 -25 mín. y 40 máx. an 1800 1500 1850 850 670 CRT-KT0126 crt 630 KVa 13200/11400-440V 630 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 460 440  iec 60076-11, ntc 3654 60 6 1870 7800 98,80 2,3 38 3 2600 61 100 -25 mín. y 40 máx. an 1900 1500 1800 850 670 CRT-KT0127 crt 630 KVa 13200/11400-480V 630 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 502 480  iec 60076-11, ntc 3654 60 6 1870 7800 98,80 2,3 38 3 2600 61 100 -25 mín. y 40 máx. an 1870 1500 1800 850 670 CRT-KT0151 crt 800 KVa 13200-220V 800 13200 95 dyn5 12540-12870-13200-13530-13860 230 220  iec 60076-11, ntc 3654 60 6 2210 9413 98,87 2,3 38 3 1000 63 100 -25 mín. y 40 máx. an 2050 1500 1925 850 670 CRT-KT0152 crt 800 KVa 11400-208V 800 11400 95 dyn5 11970-11685-11400-11115-10830 218 208  iec 60076-11, ntc 3654 60 6 2210 9413 98,87 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2150 1600 1915 850 670 CRT-KT0138 crt 800 KVa 13200/11400-440V 800 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 460 440  iec 60076-11, ntc 3654 60 6 2210 9413 98,87 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2200 1600 1880 850 670 CRT-KT0139 crt 800 KVa 13200/11400-480V 800 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 502 480  iec 60076-11, ntc 3654 60 6 2210 9413 98,87 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2250 1600 1880 850 670 CRT-KT0128 crt 1000 KVa 13200-220V 1000 13200 95 dyn5 12540-12870-13200-13530-13860 230 220  iec 60076-11, ntc 3654 60 6 2600 11482 98,92 2,3 38 3 1000 63 100 -25 mín. y 40 máx. an 2500 1550 2080 1000 820 CRT-KT0129 crt 1000 KVa 11400-208V 1000 11400 95 dyn5 11970-11685-11400-11115-10830 218 208  iec 60076-11, ntc 3654 60 6 2600 11482 98,92 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2600 1650 2100 1000 820 CRT-KT0130 crt 1000 KVa 13200/11400-440V 1000 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 460 440  iec 60076-11, ntc 3654 60 6 2600 11482 98,92 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2700 1650 2060 1000 820 CRT-KT0131 crt 1000 KVa 13200/11400-480V 1000 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 502 480  iec 60076-11, ntc 3654 60 6 2600 11482 98,92 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2700 1650 2060 1000 820 CRT-KT0147 crt 1000 KVa 34500-220V 1000 34500 170 dyn5 36225-35362-34500-33638-32775 233 220  iec 60076-11, ntc 3654 60 8 3080 14000 98,70 2,3 70 3 1000 63 100 -25 mín. y 40 máx. an 3100 1900 2190 1020 820 CRT-KT0148 crt 1000 KVa 34500-208V 1000 34500 170 dyn5 36225-35362-34500-33638-32775 220 208  iec 60076-11, ntc 3654 60 8 3080 14000 98,70 2,3 70 3 2600 63 100 -25 mín. y 40 máx. an 3300 2000 2240 1030 820 CRT-KT0149 crt 1000 KVa 34500-440V 1000 34500 170 dyn5 36225-35362-34500-33638-32775 466 440  iec 60076-11, ntc 3654 60 8 3080 14000 98,70 2,3 70 3 2600 63 100 -25 mín. y 40 máx. an 3250 2000 2200 1030 820 CRT-KT0132 crt 1600 KVa 13200/11400-440V 1600 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 466 440  iec 60076-11, ntc 3654 60 8 3530 17243 99,03 1,8 38 3 2600 65 100 -25 mín. y 40 máx. an 3750 1900 2195 1000 820 CRT-KT0133 crt 1600 KVa 13200/11400-480V 1600 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 508 480  iec 60076-11, ntc 3654 60 8 3530 17243 99,03 1,8 38 3 2600 65 100 -25 mín. y 40 máx. an 3750 1900 2195 1000 820 CRT-KT0134 crt 2000 KVa 13200-220V 2000 13200 95 dyn5 12540-12870-13200-13530-13860 233 220  iec 60076-11, ntc 3654 60 8 3850 21098 99,10 1,8 38 3 1000 65 100 -25 mín. y 40 máx. an 4350 1950 2235 1310 1070 CRT-KT0135 crt 2000 KVa 11400-208V 2000 11400 95 dyn5 11970-11685-11400-11115-10830 220 208  iec 60076-11, ntc 3654 60 8 3850 21098 99,10 1,8 38 3 2600 65 100 -25 mín. y 40 máx. an 4900 2100 2335 1310 1070 CRT-KT0136 crt 2000 KVa 13200/11400-440V 2000 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 466 440  iec 60076-11, ntc 3654 60 8 3850 21098 99,10 1,8 38 3 2600 65 100 -25 mín. y 40 máx. an 4800 2050 2265 1310 1070 CRT-KT0137 crt 2000 KVa 13200/11400-480V 2000 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 508 480  iec 60076-11, ntc 3654 60 8 3850 21098 99,10 1,8 38 3 2600 65 100 -25 mín. y 40 máx. an 4800 2050 2265 1310 1070 ( ) los valores indicados pueden variar según el factor de potencia y el nivel de carga del transformador especificaciones   tÉcnicas desde 100 kVa tensiones s/15 y s/36 KV Hasta 16 mVa

33 www.LEGRAND.com.co soluciones integrales para proyectos de energía Referencia Descripción Potencia Alta Tensión BIL Grupo de Conexión Derivaciones Baja Tensión Tensión a  Plena  Carga   Normas de  Fabricación  y Pruebas Frecuencia Impedancia  Pérdidas  en Vacío Pérdidas  Bajo Carga a 120 °C Eficiencia Corriente   en Vacío Tensión  de Prueba  Aplicada AT Tensión  de Prueba  Aplicada BT Altitud de  Operación Nivel de  Ruido  LpA Incremento  Temperatura  Bobinados Temperatura  Ambiente Máxima Método de  Ventilación Peso Dimensiones A B C D kVA V kV V V Hz % W W % % kV kV m dB (A) K °C kg mm mm mm mm CRT-KT0116 crt 300 KVa 13200-220V 300 13200 95 dyn5 12540-12870-13200-13530-13860 230 220  iec 60076-11, ntc 3654 60 6 1120 4260 98,56 2,8 38 3 1000 57 100 -25 mín. y 40 máx. an 1050 1250 1460 750 670 CRT-KT0117 crt 300 KVa 11400-208V 300 11400 95 dyn5 11970-11685-11400-11115-10830 218 208  iec 60076-11, ntc 3654 60 6 1120 4260 98,56 2,8 38 3 2600 57 100 -25 mín. y 40 máx. an 1120 1350 1460 750 670 CRT-KT0118 crt 300 KVa 13200/11400-440V 300 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 460 440  iec 60076-11, ntc 3654 60 6 1120 4260 98,56 2,8 38 3 2600 57 100 -25 mín. y 40 máx. an 1170 1350 1430 750 670 CRT-KT0119 crt 300 KVa 13200/11400-480V 300 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 502 480  iec 60076-11, ntc 3654 60 6 1120 4260 98,56 2,8 38 3 2600 57 100 -25 mín. y 40 máx. an 1170 1350 1430 750 670 CRT-KT0120 crt 500 KVa 13200-220V 500 13200 95 dyn5 12540-12870-13200-13530-13860 230 220  iec 60076-11, ntc 3654 60 6 1600 6492 98,73 2,3 38 3 1000 59 100 -25 mín. y 40 máx. an 1480 1350 1640 750 670 CRT-KT0121 crt 500 KVa 11400-208V 500 11400 95 dyn5 11970-11685-11400-11115-10830 218 208  iec 60076-11, ntc 3654 60 6 1600 6492 98,73 2,3 38 3 2600 59 100 -25 mín. y 40 máx. an 1550 1500 1670 750 670 CRT-KT0122 crt 500 KVa 13200/11400-440V 500 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 460 440  iec 60076-11, ntc 3654 60 6 1600 6492 98,73 2,3 38 3 2600 59 100 -25 mín. y 40 máx. an 1650 1500 1655 750 670 CRT-KT0123 crt 500 KVa 13200/11400-480V 500 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 502 480  iec 60076-11, ntc 3654 60 6 1600 6492 98,73 2,3 38 3 2600 59 100 -25 mín. y 40 máx. an 1650 1500 1655 750 670 CRT-KT0140 crt 500 KVa 34500-220V 500 34500 170 dyn5 36225-35362-34500-33638-32775 233 220  iec 60076-11, ntc 3654 60 8 1980 7600 98,47 2,3 70 3 1000 59 100 -25 mín. y 40 máx. an 1850 1650 1840 910 670 CRT-KT0141 crt 500 KVa 34500-208V 500 34500 170 dyn5 36225-35362-34500-33638-32775 220 208  iec 60076-11, ntc 3654 60 8 1980 7600 98,47 2,3 70 3 2600 59 100 -25 mín. y 40 máx. an 2050 1750 1890 930 670 CRT-KT0142 crt 500 KVa 34500-440V 500 34500 170 dyn5 36225-35362-34500-33638-32775 466 440  iec 60076-11, ntc 3654 60 8 1980 7600 98,47 2,3 70 3 2600 59 100 -25 mín. y 40 máx. an 2070 1750 1880 930 670 CRT-KT0124 crt 630 KVa 13200-220V 630 13200 95 dyn5 12540-12870-13200-13530-13860 230 220  iec 60076-11, ntc 3654 60 6 1870 7800 98,80 2,3 38 3 1000 61 100 -25 mín. y 40 máx. an 1700 1500 1840 850 670 CRT-KT0125 crt 630 KVa 11400-208V 630 11400 95 dyn5 11970-11685-11400-11115-10830 218 208  iec 60076-11, ntc 3654 60 6 1870 7800 98,80 2,3 38 3 2600 61 100 -25 mín. y 40 máx. an 1800 1500 1850 850 670 CRT-KT0126 crt 630 KVa 13200/11400-440V 630 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 460 440  iec 60076-11, ntc 3654 60 6 1870 7800 98,80 2,3 38 3 2600 61 100 -25 mín. y 40 máx. an 1900 1500 1800 850 670 CRT-KT0127 crt 630 KVa 13200/11400-480V 630 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 502 480  iec 60076-11, ntc 3654 60 6 1870 7800 98,80 2,3 38 3 2600 61 100 -25 mín. y 40 máx. an 1870 1500 1800 850 670 CRT-KT0151 crt 800 KVa 13200-220V 800 13200 95 dyn5 12540-12870-13200-13530-13860 230 220  iec 60076-11, ntc 3654 60 6 2210 9413 98,87 2,3 38 3 1000 63 100 -25 mín. y 40 máx. an 2050 1500 1925 850 670 CRT-KT0152 crt 800 KVa 11400-208V 800 11400 95 dyn5 11970-11685-11400-11115-10830 218 208  iec 60076-11, ntc 3654 60 6 2210 9413 98,87 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2150 1600 1915 850 670 CRT-KT0138 crt 800 KVa 13200/11400-440V 800 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 460 440  iec 60076-11, ntc 3654 60 6 2210 9413 98,87 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2200 1600 1880 850 670 CRT-KT0139 crt 800 KVa 13200/11400-480V 800 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 502 480  iec 60076-11, ntc 3654 60 6 2210 9413 98,87 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2250 1600 1880 850 670 CRT-KT0128 crt 1000 KVa 13200-220V 1000 13200 95 dyn5 12540-12870-13200-13530-13860 230 220  iec 60076-11, ntc 3654 60 6 2600 11482 98,92 2,3 38 3 1000 63 100 -25 mín. y 40 máx. an 2500 1550 2080 1000 820 CRT-KT0129 crt 1000 KVa 11400-208V 1000 11400 95 dyn5 11970-11685-11400-11115-10830 218 208  iec 60076-11, ntc 3654 60 6 2600 11482 98,92 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2600 1650 2100 1000 820 CRT-KT0130 crt 1000 KVa 13200/11400-440V 1000 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 460 440  iec 60076-11, ntc 3654 60 6 2600 11482 98,92 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2700 1650 2060 1000 820 CRT-KT0131 crt 1000 KVa 13200/11400-480V 1000 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 502 480  iec 60076-11, ntc 3654 60 6 2600 11482 98,92 2,3 38 3 2600 63 100 -25 mín. y 40 máx. an 2700 1650 2060 1000 820 CRT-KT0147 crt 1000 KVa 34500-220V 1000 34500 170 dyn5 36225-35362-34500-33638-32775 233 220  iec 60076-11, ntc 3654 60 8 3080 14000 98,70 2,3 70 3 1000 63 100 -25 mín. y 40 máx. an 3100 1900 2190 1020 820 CRT-KT0148 crt 1000 KVa 34500-208V 1000 34500 170 dyn5 36225-35362-34500-33638-32775 220 208  iec 60076-11, ntc 3654 60 8 3080 14000 98,70 2,3 70 3 2600 63 100 -25 mín. y 40 máx. an 3300 2000 2240 1030 820 CRT-KT0149 crt 1000 KVa 34500-440V 1000 34500 170 dyn5 36225-35362-34500-33638-32775 466 440  iec 60076-11, ntc 3654 60 8 3080 14000 98,70 2,3 70 3 2600 63 100 -25 mín. y 40 máx. an 3250 2000 2200 1030 820 CRT-KT0132 crt 1600 KVa 13200/11400-440V 1600 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 466 440  iec 60076-11, ntc 3654 60 8 3530 17243 99,03 1,8 38 3 2600 65 100 -25 mín. y 40 máx. an 3750 1900 2195 1000 820 CRT-KT0133 crt 1600 KVa 13200/11400-480V 1600 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 508 480  iec 60076-11, ntc 3654 60 8 3530 17243 99,03 1,8 38 3 2600 65 100 -25 mín. y 40 máx. an 3750 1900 2195 1000 820 CRT-KT0134 crt 2000 KVa 13200-220V 2000 13200 95 dyn5 12540-12870-13200-13530-13860 233 220  iec 60076-11, ntc 3654 60 8 3850 21098 99,10 1,8 38 3 1000 65 100 -25 mín. y 40 máx. an 4350 1950 2235 1310 1070 CRT-KT0135 crt 2000 KVa 11400-208V 2000 11400 95 dyn5 11970-11685-11400-11115-10830 220 208  iec 60076-11, ntc 3654 60 8 3850 21098 99,10 1,8 38 3 2600 65 100 -25 mín. y 40 máx. an 4900 2100 2335 1310 1070 CRT-KT0136 crt 2000 KVa 13200/11400-440V 2000 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 466 440  iec 60076-11, ntc 3654 60 8 3850 21098 99,10 1,8 38 3 2600 65 100 -25 mín. y 40 máx. an 4800 2050 2265 1310 1070 CRT-KT0137 crt 2000 KVa 13200/11400-480V 2000 13200/11400 95 dyn5 12540-12870-13200-13530-13860 // 10740-11070-11400-11730-12060 508 480  iec 60076-11, ntc 3654 60 8 3850 21098 99,10 1,8 38 3 2600 65 100 -25 mín. y 40 máx. an 4800 2050 2265 1310 1070 ( ) los valores indicados pueden variar según el factor de potencia y el nivel de carga del transformador transformador seco celda de protección IncluyE n ruedas dirigibles. n orejas para levantamiento. n bornes para la conexión a tierra. n termosonda pt100 con caja de conexión. n prensas en acero galvanizadas en caliente  según astm 385. n caja de bornes con contactos de alarma   y disparo. oPcIonAlES n termistores ptc como alternativa a las  termosondas (pt100). n tablero de control electrónico para el  control térmico, con entradas para ptc,   sin visualización de la temperatura. n tablero de control electrónico para el  control térmico, con entradas para pt100   y visualización de la temperatura. n sistemas de ventilación forzada para  aumentar la potencia del transformador. n terminaciones mt con conexiones  insertables (elastimold). n celda de protección del transformador. n Kit de puesta a tierra. n Kit de descargadores de tensión.

34 bandeja portacable tipo malla cablofil CuARTo DE ComuNICACIoNES  cablofil de legrand es la bandeja portacable tipo malla creada para espacios reducidos y figuraciones inusuales, por lo general asociados con instalaciones en armarios de comunicación. la bandeja permite construir con herramientas sencillas y en obra, las rutas de los cables como curvas y cambios de dirección para acelerar el tiempo de instalación de manera segura.  cablofil tipo malla bandeja portacable cablofil es la mejor opción para la administración y manejo de cables  en cualquier tipo de  construcción. la  bandeja ha sido  especialmente  diseñada para  reducir el tiempo  de instalación y  crear proyectos  rentables. instalación  de cablofil

35 www.LEGRAND.com.co soluciones integrales para proyectos de energía ComERCIAl  diseño impecable de productos y acabados para ambientes interiores en instalaciones   visibles o cubiertas por piso o techo falso. pISo FAlSo  nuestro sistema de bandeja está especialmente diseñado para la administración del cable en espacios reducidos como pisos falsos. el uso de herramientas y accesorios simples proporcionan flexibilidad y facilita la instalación en estos lugares.  INDuSTRIAl  los productos cablofil de legrand están disponibles en  una gran variedad de acabados y dimensiones que permiten  atender la demanda industrial.  acero inoxidable para industrias alimenticias y ambientes altamente  corrosivos; galvanizado en caliente por inmersión para aplicaciones   exteriores; y electrozincado para instalaciones interiores.

36 bandeja portacable tipo malla cablofil Bandeja P ort ac abl e  2   fAcIlIDAD n   una 2 tramos de cablofil en 6 seg. n   optimice el tiempo de instalación n   arme accesorios en sitio 1   rAPIDEz ¡No máS ToRNIlloS, NI TuERCAS!     solamente doble las pestañas y listo n   precisión en fijación e instalación  n  fijación sin tornillos ni resortes,    sobre perfiles y ménsulas ocHo  razones cablofil para  preferir 4   DISEño n   para sus cables eléctricos     y de comunicaciones n   para el instalador n   en las instalaciones:     - Ventilación natural     - no acumula polvo 3   SEgurIDAD n  cuatro acabados: electrozincado,     galvanizado en caliente, acero    inoxidable 304 l y acero inoxidable 316 l  n   distancia entre malla 50 x 100 mm n borde de seguridad en t n resistencia en la industria pesada en T 3000 54 50 100 Dimensiones    en milímetros

37 www.LEGRAND.com.co soluciones integrales para proyectos de energía 6   cAlIDAD n   Variedad en dimensiones y acabados n   para todos los tipos de instalación:   pisos, paredes y techos n   permite aplicaciones en: túneles,     industrias y data centers, entre otros 5   gAmA comPlEtA n   la bandeja portacable más probada,     certificada y especificada del mundo n  certificada: RETIE, UL, ANCE, ETL,     NEMA, ROHS n  permite según retie cable monopolar     desde 12 AWG en adelante 8   cAPAcItAcIón n   flexibilidad y versatilidad  n   arme accesorios en sitio con solo    una herramienta de corte n   más de 200.000 km instalados     en todo el mundo, lo demuestran 7   EconomÍA n  curso de certificación     para ingenieros n   curso de instaladores n show room - legrand innoVal

38 proyectos  eXitosos en colombia Pr oy ect os e xit osos Soluciones legrand utilizadas electrobarras zucchini. bandeja  portacable tipo malla cablofil.  cableado estructurado ortronics.  tableros trifásicos. breakers y totalizadores dpX. la mejor garantía nuestros para usted es que conozca proyectos AERopuERTo INTERNACIoNAl   El DoRADo bogotá - cundinamarca Soluciones legrand utilizadas electrobarras zucchini. tableros de  distribución. bandeja portacable tipo  malla cablofil. breakers y totalizadores industriales. cableado  estructurado ortronics. aparatos eléctricos de las líneas Vela y arteor.  tableros y sensores de movimiento  Wattstopper. CENTRo ComERCIAl CACIquE  bucaramanga - santander eXitosos

39 www.LEGRAND.com.co soluciones integrales para proyectos de energía proyectos Soluciones legrand utilizadas electrobarras zucchini. bandeja  portacable tipo malla cablofil.  tablero generales y armarios de  medidores con telemedida. cableado  estructurado ortronics. lámparas de  emergencia. aparatos eléctricos línea  Vela. ducto evolutivo dlp. sensores  Wattstopper. tableros de distribución. breakers residenciales e industriales. Soluciones legrand utilizadas celda de medida y celda de  transformador seco. transferencia  automática. tablero de distribución b.t.  banco de condensadores. electrobarras  zucchini. bandeja portacable tipo malla  cablofil. aparatos eléctricos línea Vela.  supresores de transientes. lámparas de  emergencia. tableros trifásicos. breakers  residenciales dse. NATuRA ECopARquE  EmpRESARIAl bucaramanga - santander pAlACIo DE juSTICIA  manizales - caldas

40 proyectos  eXitosos en colombia Pr oy ect os e xit osos Soluciones legrand utilizadas electrobarras zucchini. bandeja portacable tipo malla cablofil. unidades combinadas (tomas y clavijas industriales). gabinetes industriales línea marina. AlFACER DEl CARIBE  barranquilla - atlántico Soluciones legrand utilizadas transformadores secos zucchini. electrobarras zucchini. tableros de subestaciones. tableros de distribución y bandeja portacable tipo malla cablofil. CENTRo ComERCIAl CARAColÍ   bucaramanga - santander una solución de para cada tipo proyecto

41 www.LEGRAND.com.co soluciones integrales para proyectos de energía Soluciones legrand utilizadas tablero de distribución general. armarios de medidores. bandeja portacable tipo malla cablofil. Videocitófonos bticino. tableros de distribución y breakers residenciales. Soluciones legrand utilizadas cableado estructurado ortronics. bandeja portacable tipo malla cablofil. ducto evolutivo dlp. cajas de piso Wiremold y aparatos eléctricos de la línea Vela. ApARTAmENToS ToRRE mIRó   floridablanca - santander uNIVERSIDAD poNTIFICIA  BolIVARIANA medellín - antioquia
