Breakers industriales dmx3

Legrand

Breakers industriales dmx3

Publicado: 21 de noviembre de 2013 · Categoría: Catálogo

De este documento

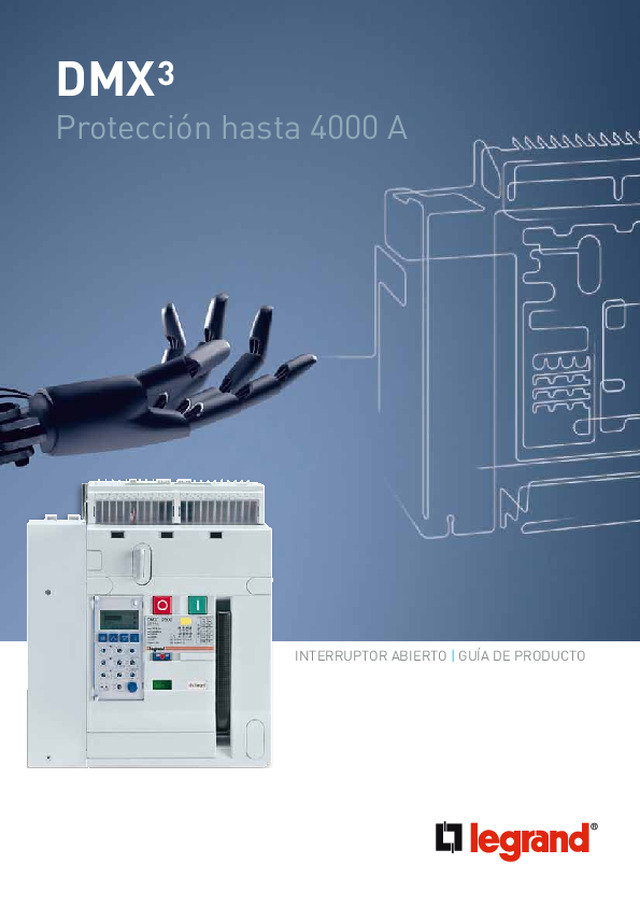

DMX 3 Protección hasta 4000 A INTERRUPTOR ABIERTO | GUÍA DE PRODUCTO DMX3 HASTA 4 000 A INTERRUPTOR ABIERTO DMX3 CONTROL Y PROTECCIÓN EFICIENTE PARA TODAS SUS INSTALACIONES Tablero principal con interruptor abierto DMX3 y DPX hasta 4000 A Gracias a la oferta de DMX3, DPX y DX, dispondrá de un sistema de protección total en cualquier nivel de la instalación INTERRUPTOR ABIERTO DMX3 Tableros secundarios equipados con interruptores de caja moldeada DPX y modulares DX hasta 1600 A 01 DMX3 Extraíble Llave de bloqueo en posición “abierto” Botón control apertura Unidad electrónica Botón reset Indicador de posición de los contactos principales 0 / I Dispositivo indicador de posición: - Insertado - Prueba - Extraído Bornera aislada para contactos auxiliares Ventana de visualización de los contactos auxiliares y bobinas Botón control cierre Color de identificación por capacidad interruptiva Icu: - Gris: DMX3 50 kA - Amarillo: DMX3 65 kA Indicador del estado de carga de los resortes: cargado / descargado Manija de carga del resorte Llave bloqueo en posición “Extraído” Apertura bloqueable para la inserción de la manija con la que se realiza la extracción Vista global de un DMX3 extraíble INTERRUPTOR ABIERTO DMX3 Funcionamiento optimizado hasta 4000 A 02 | Los interruptores abiertos DMX3 estan disponibles en dos tallas y tres capacidades interruptivas: 50 kA para el DMX3 -N, 65 kA para el DMX3 -H, y 100 kA para el DMX3 -L*. | Sólo 2 tallas cubren completamente los 8 rangos de corriente...
