Lista de precios 2015 Schneider Electric - capítulo 2 Ecobuilding
Las tarifas de la compañía en referencia a Ecobuilding, actualizadas en febrero de 2015

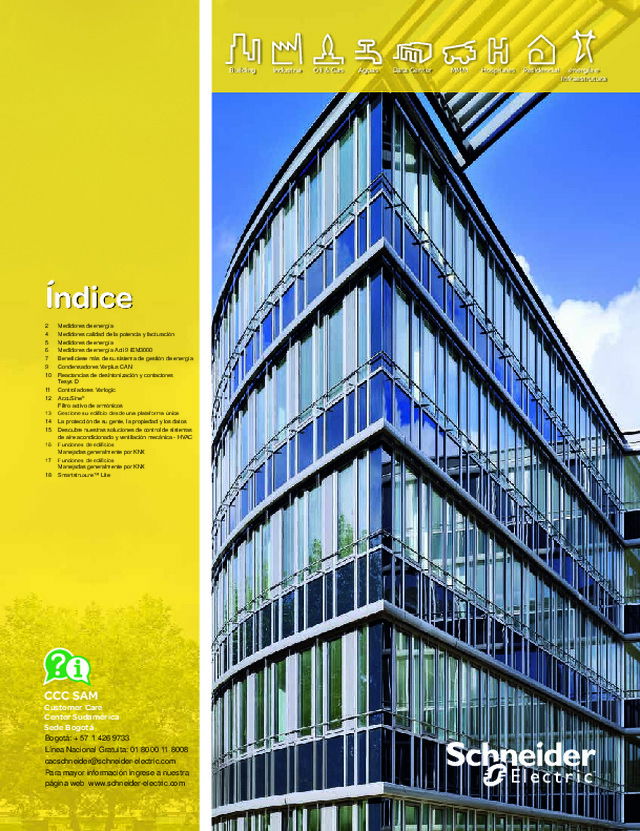

Índice 2 Medidores de energía 4 Medidores calidad de la potencia y facturación 5 Medidores de energía 6 Medidores de energía Acti 9 iEM3000 7 Benefíciese más de su sistema de gestión de energía 9 Condensadores Varplus CAN 10 Reactancias de desintonización y contactoresTesys D 11 Controladores Varlogic 12 AccuSine ® Filtro activo de armónicos 13 Gestione su edifi cio desde una plataforma única 14 La protección de su gente, la propiedad y los datos 15 Descubre nuestras soluciones de control de sistemas de aire acondicionado y ventilación mecánica - HVAC 16 Funciones de edifi cios Manejadas generalmente por KNX 17 Funciones de edifi cios Manejadas generalmente por KNX 18 Smartstruxure™ Lite Industria Building Data Center Aguas Oil & Gas Hospitales MMM Residencial energía e Infraestrutura Bogotá: + 57 1 426 9733 Línea Nacional Gratuita: 01 8000 11 8008 [email protected] Para mayor información ingrese a nuestra página web www.schneider-electric.com CCC SAM Customer Care Center SudaméricaSede Bogotá
2 2 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Medidores de energía DIN Rail cristal líquido Medidas Referencia Precio Acti 9 iEM3100 - Clase 1 según IEC62053-21 - Medida Directa 63 AmpMedidor básico de energía, auto alimentado. kWh A9MEM3100 842.700 Medidor básico de energía iEM3100 + salida de pulsos para kWh. A9MEM3110 895.700 Medidor básico de energía iEM3100 + puerto RS485 modbus RTU. kWh, kVARh, kW, kVAR, V, I. A9MEM3150 1.113.000 Medidor básico de energía iEM3150 + bidireccional + alarma sobrecarga + 1 ED/ 1 SD. A9MEM3155 1.166.000 Acti 9 iEM3200 - Clase 0,5S según IEC62053-22Medidor básico de energía, auto alimentado. kWh A9MEM3200 848.000 Medidor básico de energía iEM3200 + salida de pulsos para kWh. A9MEM3210 901.000 Medidor básico de energía iEM3200 + puerto RS485 modbus RTU. kWh, kVARh, kW, V, I. A9MEM3250 1.113.000 Medidor básico de energía iEM3250 + bidireccional + alarma sobrecarga + 1 ED/ 1 SD. A9MEM3255 1.272.000 Medidor PM3200 - Clase 0,5S según IEC62053-22 + puerto RS485 Modbus RTU.Medidor de energía bidireccional, 5 alarmas, multitarifas, alimentación aux. (100 a 277 VLn / 100 a 300 VDC). Máximos y mínimos de valores instantáneos, demanda, demanda máxima, THD V & I. kWh, kVARh, kVAh, kW/kVAR/ kVA/FP (fase y total), V&I (fase y promedio) METSEPM3250 1.669.500 Medidor de energía bidireccional PM3250 + 15 alarmas + 2 ED/ 2 SD. Almacenamiento de energía y demanda (día, semana, mes). METSEPM3255 2.226.000 Medidores de energía 96 x 96 mm cristal líquido Medidas Referencia Precio Medidor multifuncional PM200 - Clase 1 según IEC62053-21Medidor de energía multifuncional básico. Alimentación aux. (100 a 415 VAC Ln / 125 a 250 VDC). kWh, kVARh, kVAh, kW/kVAR/ kVA/FP (Por fase y total), V&I (Por fase y promedio) PM200 1.224.300 Medidor de energía PM200 + puerto RS485 modbus RTU. PM210 1.502.600 Medidor multifuncional PM750 - Clase 0.5S según IEC62053-22Medidor de energía,15 alarmas + 1 ED / 1 SD, máx. & min., demanda, demanda máxima, THD. Máx/Mín. Alimentación aux. (100 a 415 VAC / 125 a 250 VDC). kWh, kVARh, kVAh, kW/kVAR/ kVA/FP (Por fase y total), V&I (Por fase y promedio) PM750MG 1.892.100 Medidor multifuncional PM5100 - Clase 0,5S según IEC62053-22Medidor de energía bidireccional, 33 alarmas + 1 SD kWh. demanda, demanda máxima - predictiva, THD / TDD, armónicos individuales 15 Avo, % desbalance VLn, VLl, I. Almacenamiento máx/mín. Alimentación aux. (100 a 277 VAC Ln / 125 a 250 VDC). kWh, kVARh, kVAh, kW/kVAR/ kVA/FP (Por fase y total), V&I (Por fase y promedio) METSEPM5100 1.200.000 Medidor de energía bidireccional PM5100 + puerto RS485 modbus RTU. METSEPM5110 1.484.000 Medidor multifuncional PM5300 - Clase 0,5S según IEC62053-22Medidor de energía bidireccional - multitarifa, 35 alarmas + 2 ED / 2 SD + 2 reles + puerto RS485 modbus RTU, máx. & min., demanda, demanda máxima - predictiva, THD / TDD, armónicos individuales 31 Avo, % desbalance VLn, VLl, I. almacenamiento histórico de kWh - kVAh y eventos. Memoria 256 kB. Alimentación aux. (100 a 277 VAC Ln / 125 a 250 VDC). kWh, kVARh, kVAh, kW/kVAR/ kVA/FP (Por fase y total), V&I (Por fase y promedio) METSEPM5330 1.802.000 Medidor de energía bidireccional PM5330 + puerto ethernet modbus TCP . kWh, kVARh, kVAh, kW/kVAR/ kVA/FP (Por fase y total), V&I (Por fase y promedio) METSEPM5340 2.226.000 Medidor multifuncional PM5500 - Clase 0,2S según IEC62053-22 - 2 puertos ethernet (Daisy Chain)Medidor de energía bidireccional - multitarifa, 52 alarmas + 4 ED / 2 SD + puerto RS485 modbus RTU, máx. & min., demanda, demanda máxima - predictiva, THD / TDD, armónicos individuales 63 Avo, % desbalance VLn, VLl, I, medición In. Almacenamiento histórico de kWh - kVAh y eventos. Memoria 1.1 MB. Alimentación aux. (100 a 480 VAC Ln / 125 a 250 VDC). kWh, kVARh, kVAh, kW/kVAR/ kVA/FP (Por fase y total), V&I (Por fase y promedio) METSEPM5560 3.392.000 Medidores de energía PM750MG A9MEM3100 A9MEM3155 METSEPM3255 PM200 METSEPM5340 METSEPM5560 METSEPM5110
Medidores de energía 96 x 96 mm cristal líquido Medidas Referencia Precio Medidor multifuncional PM800 - Clase 0,5S según IEC62053-22 + puerto RS485 Modbus RTUMedidor de energía bidireccional - multitarifa, alarmas + 1 ED / 1 SD, máx. & min., demanda, demanda máxima - predictiva, THD. Máx/Mín. Alimentación Aux. (115 a 415 VAC / 125 a 250 VDC). kWh, kVARh, kVAh, kW/kVAR/ kVA/FP (Por fase y total), V&I (Por fase y promedio) PM810MG 2.862.000 Medidor de energía bidireccional PM810 + 45 alarmas + armónicos individuales 31 Avo. Almacenamiento de históricos confi gurable y eventos. Memoria 80 kB. PM820MG 4.200.000 Medidor de energía bidireccional - multitarifa, 50 alarmas +1 ED / 1 SD. máx. & min., demanda, demanda máxima - predictiva, THD, armónicos individuales 63 Avo. Almacenamiento de históricos confi gurable y eventos. captura forma de onda 128 muestras/ciclo. memoria 800 kB. Alimentación Aux.(115 a 415 VAC / 125 a 250 VDC). PM850MG 5.353.000 Medidor de energía bidireccional - multitarifa, 50 alarmas +1 ED / 1 SD. máx. & min., demanda, demanda máxima - predictiva, THD, armónicos individuales 63 Avo. Almacenamiento de históricos confi gurable y eventos. captura forma de onda 128 muestras/ciclo. EN50160 - ITI(CBEMA)/SEMI F-47. Registro y almacenamiento de Sag / Swell. Memoria 800 kB. Alimentación Aux.(115 a 415 VAC / 125 a 250 VDC). PM870MG 6.148.000 Tarjeta ethernet 10/100 MB, soporta host privado PM8ECC MIB. El uso de este MIB permite la lectura de datos en tiempo real, confi guración y estado de alarmas y E/S. PM8ECC 1.780.800 Tarjeta opcional: 2 salidas, 2 entradas PM8M22 1.272.000 Tarjeta opcional: 2 salidas, 6 entradas PM8M26 1.272.000 Tarjeta opcional: 2 salidas, 2 entradas, 2 salidas analógicas, 2 entradas analógicas PM8M2222 1.590.000 Medidor multifuncional ION7330/50 - Clase 0,5S según IEC62053-22 + puerto RS485 Modbus RTU & DNP 3.0 nivel II + tropicalizadoMedidor de energía bidireccional - multitarifa, 12 alarmas + 4 ED / 4 SD. máx. & min., demanda, demanda máxima - predictiva, THD, armónicos individuales 15 Avo. Almacenamiento de históricos confi gurable y eventos. Memoria 300 kB. Alimentación Aux.( 95 a 240 VAC / 120 a 310 VDC). kWh, kVARh, kVAh, kW/kVAR/ kVA/FP (Por fase y total), V&I (Por fase y promedio) M7330A0B0B0A0A0C 5.830.000 Medidor de energía bidireccional - multitarifa ION7330 + puerto ethernet 10 base-T. M7330A0B0B0E0A0C 6.890.000 Medidor de energía bidireccional - multitarifa, 12 alarmas + 4 ED / 4 SD. máx. & min., demanda, demanda máxima - predictiva, THD, armónicos individuales 31 Avo. Almacenamiento de históricos confi gurable y eventos. Captura forma de onda, registro y almacenamiento de Sag/Swell. Memoria 300 kB. Alimentación Aux.( 95 a 240 VAC / 120 a 310 VDC). M7350A0B0B0A0A0C 7.950.000 Medidor de energía bidireccional - multitarifa ION7350 + puerto ethernet 10 base-T. M7350A0B0B0E0A0C 11.181.200 Medidores de energía 96 x 96 mm LEDS Rojos. Medidas Referencia Precio Medidor ION6200 - Clase 0,5 según ANSI C12.20 e IEC60687 Medidor de energía bidireccional, demanda, demanda máxima, THD, alimentación Aux. (100 a 277 VAC Ln / 125 a 250 VDC). kWh, kVARh, kVAh, kW/kVAR/ kVA/FP (Por fase y total), V&I (Por fase y promedio) M6200A0A0B0A0A0R 2.465.300 Servidores Seriales - RS485 a Ethernet Referencia Precio EGX 100 / 300 Servidor serial RS485 a ethernet 10/100 base TX, servidor WEB y memoria 256MB para páginas WEB. EGX300 3.710.000 Servidor serial RS485 a ethernet EGX100 2.650.000 Kit de inyección (PoE) - Alimentación por ethernet TCSEAV0100 528.700 Kit de confi guración (RJ-45) TCSEAK0100 356.200 Nota: No incluye puerto serial RS485. Medidores de energía PM810MG EGX300 PM800 PM8ECC ION7330/7350 ION6200 3 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 2
2 4 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Medidores calidad de la potencia y facturación Medidores calidad de la potencia - cristal líquido Medidas Referencia Medidor avanzado 7650 - Clase 0,2S según IEC62053-22 (KEMA & CIDET No. 02259) - IEC61000-4-30 Clase A Ed.2 (Power Standars Lab.) - Plantilla CREG 024 - 2005 & CREG 016 - 2007. IEC61850 (KEMA). Medidor de energía bidireccional - multitarifa y calidad de la potencia + puertos seriales COM 1: RS232/RS485 y COM 2: RS485 ( Modbus RTU esclavo y maestro, DNP 3.0 Nivel II, GPS, ION) + puerto ethernet 10/100 Base T (ION, Modbus TCP, DNP TCP, IEC61850), 65 alarmas + 8 ED / 4 SD / 3RE. Almacenamiento de históricos configurable hasta 800 canales y eventos. Captura forma de onda 512 muestras/ciclo. EN50160 - ITI(CBEMA)/SEMI F-47. Registro y almacenamiento de Sag / Swell y transitorios. Memoria 5MB. Alimentación Aux.(85 a 240 VAC / 110 a 300 VDC). kWh, kVARh, kVAh, kW/kVAR/kVA/FP (Por fase y total), V&I (Por fase y promedio). máx. & min., demanda, demanda máxima - predictiva, THD, armónicos individuales 63 avo en pantalla. M7650A0C0B6E0A0F Medidor de energía bidireccional - multitarifa y calidad de la potencia ION7650 + 1024 muestras / Ciclo M7650A1C0B6E0A0F Tarjeta ethernet 10/100 base-T + puertos seriales COM1: RS232/RS485 & COM2: RS485 + tropicalizado P765CE0C Tarjeta cuatro entradas análogas 0-20 mA y ocho salidas digitales + tropicalizado P760AEC Sonda óptica IR con conector USB OPTICAL-PROBE-USB Cubre terminales sellable TERMCVR-7550 Medidores facturación de energía - Cristal líquido Medidas Referencia Medidor Facturación ION8650C Tres Elementos - Socket - Clase 0,2S según IEC62053-22 (KEMA & CIDET No. 04442) - IEC61850 (KEMA). Medidor de energía bidireccional - multitarifa + puertos seriales COM 1: RS232/RS485 y COM 2: RS485 ( Modbus RTU Esclavo, DNP 3.0 Nivel II, GPS, ION) + puerto de sincronización IRIG-B + 65 alarmas. Almacenamiento de históricos configurable hasta 64 canales y eventos. 1024 muestras/ciclo. Registro y almacenamiento de Sag / Swell. Memoria 32MB. Autoalimentado. kWh, kVARh, kVAh, kW/kVAR/kVA/FP (Por fase y Total), V&I (Por fase y promedio). Máx. & min., demanda, demanda máxima - Predictiva, THD, armónicos individuales 63 avo en pantalla. M8650C0C0E6A0A0A Medidor de energía bidireccional ION8650C - multitarifa + puerto ethernet 10/100 Base T. M8650C0C0E6E1A0A Medidor de energía bidireccional ION8650C - multitarifa + alimentación auxiliar ( 65 a 120 VAC / 80 a 160 VDC ) M8650C0C0H6A0A0A Medidor de energía bidireccional ION8650C - multitarifa + alimentación auxiliar ( 65 a 120 VAC / 80 a 160 VDC ) + puerto ethernet 10/100 Base T. M8650C0C0H6E1A0A Base adaptadora forma 9S a 9A. A-BASE-ADAPTER-9 Sonsa óptica IR con conector USB OPTICAL-PROBE-USB ION7650 ION8650
Medidores de energía Cuadro Comparativo Función PM3250 PM3255 PM5100 PM5110 PM5330 PM5340 PM5560 PM810MG PM820MG PM850MG PM870MG ION6200 ION7330 Medidas de Potencia & energía V, I Hz, Fp, P, Q, S. ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Potencia / Demanda ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ ■ / ■ Energía / Multitarifa ■ / 4 ■ / 4 ■ / - ■ / - ■ / 4 ■ / 4 ■ / 8 ■ / - ■ / ■ ■ / ■ ■ / ■ ■ / - ■ / ■ Precisión de energía clase 0.5S IEC62053-22 ■ ■ ■ ■ ■ ■ 0.2S ■ ■ ■ ■ ■ ■ Calidad de la Potencia Desbalance % I & V ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Distorsión armónica total - THD / individual / TDD ■ / - / - ■ / - / - ■ / 15 / ■ ■ / 15 / ■ ■ / 31 / ■ ■ / 31 / ■ ■ / 63 / ■ ■ / - / - ■ / 31 / - ■ / 63 / - ■ / 63 / - ■ / - / - ■ / 15 / - Número de muestras / Ciclo 32 32 64 64 64 64 128 128 128 128 128 64 32 EN50160 / captura forma de onda ■ / ■ ■ / ■ Almacenamiento de Datos / Eventos / Alarmas Tendencias / Facturación - / - ■ / ■ - / - - / - - / ■ - / ■ ■ / ■ - / - ■ / ■ ■ / ■ ■ / ■ - / - ■ / ■ Capacidad de memoria 256 kB 256 kB 1.1 MB 80kB 800 kB 800 kB 300 kB Máximos / Mínimos ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ - ■ Eventos y alarmas con estampa de tiempo ■ ■ ■ ■ ■ ■ ■ ■ Alarmas 5 15 33 33 35 35 52 ■ ■ ■ ■ - 12 Puertos de Comunicación RS485 ■ ■ - ■ ■ - ■ ■ ■ ■ ■ ■ ■ Ethernet estántar / Opcional - / - - / - - / - - / - - / - ■ / - 2 - / ■ - / ■ - / ■ - / ■ - - / ■ Óptico infrarrojo ■ Protocolos de Comunicación Modbus RTU / DNP 3.0 Nivel II ■ / - ■ / - ■ / - ■ / - ■ / - ■ / - ■ / - ■ / - ■ / - ■ / - ■ / - ■ / - ■ / ■ Modbus TCP ■ ■ ■ ■ ■ ■ ■ PrimeRead / MV-90 Futuro / - Futuro / - Futuro / - Futuro / - ■ / - ■ / - ■ / - ■ / ■ Miscelanea WEB Server e E-Mail ■ ■ ■ ■ ■ ■ ■ SNMP ■ ■ ■ ■ ■ ■ E/S & Alimentación Auxiliar Entradas / Salidas digitales 2/2 - / kWh - / kWh 2/2 2/2 4/2 18 / 8 18 / 8 18 / 8 18 / 8 - / 2 kWh 4/4 Entradas / Salidas análogas 4/4 Alimentación auxiliar 100-277 VAC 100-300 VDC 100-277 VAC 100-300 VDC 100-277 VAC 125-250 VDC 100-277 VAC 125-250 VDC 100-277 VAC 125-250 VDC 100-277 VAC 125-250 VDC 100-480 VAC 125-250 VDC 115-415 VAC 125-250 VDC 115-415 VAC 125-250 VDC 115-415 VAC 125-250 VDC 115-415 VAC 125-250 VDC 100-240 VAC 110-300 VDC 95-240 VAC 120-310 VDC 20-60 VDC 480 VAC 20-60 VDC Puerto Ethernet para Daisy Chain, solo una dirección IP. Inlcuye tarjetas opcionales, o se solicita como una opción. 5 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 2
2 6 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Cuadro Comparativo iEM3000 Función Medidores de energía Acti 9 iEM 3100 iEM 3110 iEM 3115 iEM 3150 iEM 3155 iEM 3200 iEM 3210 iEM 3215 iEM 3250 iEM 3255 Referencia A9MEM3100 A9MEM3110 A9MEM3115 A9MEM3150 A9MEM3155 A9MEM3200 A9MEM3210 A9MEM3215 A9MEM3250 A9MEM3255 Autoalimentado ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Medición directa (63 Amp.) ■ ■ ■ ■ ■ Medición con TC (1A, 5A) ■ ■ ■ ■ ■ Medición con TP ■ ■ Precisión IEC62053- 21 o 22 1 1 1 1 1 0,5S 0,5S 0,5S 0,5S 0,5S Bidireccional ■ ■ (I, V, P, entre otros) ■ ■ ■ ■ Multitarifa (Reloj interno) 4 4 4 4 Multitarifa (Control Externo) 4 2 4 2 Entradas digitales 2 1 2 1 Salidas digitales 1 1 Salida de pulsos ■ n Alarma 1 1 Puerto RS485 Modbus RTU ■ ■ ■ ■ Redes 100/173 VAC Vln ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Medidores de energía Acti 9 iEM3000 100% compatible con Acti9 MCBs & RCCBs
Benefíciese más de su sistema de gestión de energía Cómo se benefician? Amplio soporte a WAGES El software es compatible con los controladores programables PLC, y es fácil de defi nir nuevos dispositivos lógicos en el sistema. Acuerdos de soporte técnico Proveemos soporte técnico avanzado cuando usted lo necesite - en cualquier momento, en cualquier parte del mundo. Nuestras evaluaciones y recomendaciones pueden ayudarle a optimizar su sistema de control de potencia. Servicio de migración Como su socio, nos aseguramos de que el proceso de migración, sea una transición sencilla desde el software System Manager o software ION Enterprise a la plataforma software StruxureWare. El sistema actual se mantiene intacto, mientras que la comisión de su nueva plata- forma StruxureWare Power Monitoring Expert esta en paralelo. Esta estrategia de migración, da la comodidad y fl exibilidad para decidir cuando hacer la transición a su nueva plataforma.StruxureWare Power Monitoring Expert es un software de supervisión en niveles de operación que provee una completa solución en la gestión de la energía para la in- dustria, edifi cios institucionales y comerciales, centro de datos, hospitales y empre- sas de energía. Personal de gestión e ingeniería pueden relacionar los costos por cortes de energía, tiempos de inactividad, y optimizar la operación de los equipos, usando la información que proviene del software StruxureWare Power Monitoring. StruxureWare Power Monitoring Expert 7.2 IE7PME72DVD Software BASE Power Monitoring Expert con licencia trial - DVD IE7SPNCZZSPEZZ Power Monitoring Expert - Licencia servidor primario. IE7SSNCZZSPEZZ Power Monitoring Expert - Licencia servidor secundario. IE7CZNCZZSPEZZ Licencia clientes ilimitados - Usuarios con acceso para todas las aplicaciones PME y herramientas para número ilimitado de personas. Management Console, Vista, Designer, Dashboards, Diagrams, Tables, Alarms, Reports IE7CENCZZNPEZZ Licencia Cliente Ingeniería - Usuarios con acceso a todas las aplicaciones PME y herramientas para una persona. (Management Console, Vista, Designer, Dashboards, Diagrams, Tables, Alarms, Reports IE7CWNCZZNPEZZ Licencia Cliente Web - Usuario con acceso a las aplicaciones WEB únicamente. (Dashboards, Diagrams, Tables, Alarms, Reports) para una persona. IE7DZNCZZSPEZZ Licencia Ilimitada de medidores ó equipos. (DL-UNLTD) IE7DSNCZZNPEZZ Licencia individual de medidores rango superior (DL-S) IE7DMNCZZNPEZZ Licencia individual de medidores ó equipos rango medio (DL-M) IE7DENCZZNPEZZ Licencia individual de medidores o equipos rango de entrada (DL-E) IE7SQLCZSNPEZZ SQL Server 2012 Standard Edition 2CORE IE7SONCZZSPEZZ Licencia OPC DA Server para sistemas PME. Industria Building Data Center Hospitales Power Monitoring Expert 7 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 2
2 8 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Benefíciese más de su sistema de gestión de energía Migre al software StruxureWare Power Monitoring Su sistemas de potencia y energía representa una inversión signifi cativa en su negocios y sirve como una parte fundamental. Usted necesita: • Maximizar el tiempo de funcionamiento para su operación.• Reducir las interrupciones y prolongar la vida útil de sus activos.• Garantizar la máxima fi abilidad para sus cargas que están balanceadas y no sobrecargadas. • Obtener información crítica del sistema de un manera oportuna, para tomar las decisiones correctas Usted necesita el software StruxureWare Power Monitoring, la nueva generación en software para Gestión de energía de Schneider Electric. ¿Porqué StruxureWare Power Monitoring? El software StruxureWare Power Monitoring entrega la información exacta, al usuario adecuado, en el tiempo preciso, a través de una poderosa interfase web, incluyendo información resumida en pantallas digitales. Es un completo paquete de software supervisorio que le permite la máxima efi ciencia operacional, optimizando su sistema de distribución y mejorando su desempeño. Flexibilidad Completamente abierto y escalable, el software esta siempre listo para expandirse cuando su operación necesite crecer. Interoperatividad El software ofrece completo soporte para la integración de los equipos Schneider Electric (PowerLogic, Masterpact, Compact, Micrologic, Sepam), adicionalmente para soportar cientos de equipos de terceros, así usted puede maximizar los costos de sus inversiones previamente. Escalavilidad Nosotros hacemos fácil la migración a esta nueva plataforma, prestando servicios de soporte antes y después de la migración. Nosotros ayudamos a planear su migración, trasferir sus parámetros de confi guración y datos históricos, minimizar el tiempo de operación, y proveer conocimiento técnico que usted necesita para optimizar el desempeño de su sistema después de la migración. ¿Cómo se benefician? Aplicaciones web intuitivas • La información resumida en pantallas digitales o Dashboards provee visibilidad dentro del sistema de Gestión de energía. Resaltando cualquie indicador - no solo la energía - desde la base de datos en el sistema Gestión de energía. • La aplicación permite el acceso de múltiples usuarios a la visualización diagramas de redes y otras formas, tales como las formas de onda y gráfi cos de tendencia, de su sistema de gestión de energía utilizando un navegador web, sin necesidad de instalar un software adicional. • La aplicación le permite comparar fácilmente varios equipos en todo el sistema, con simplemente un vistazo al estado de su red de distribución eléctrica. Una librería de tablas predefi nidas ofrece un acceso rápido a la información que más se necesita. • El mejoramiento del visor de alarmas y eventos, ofrece pantallas con fi ltros avanzados para resaltar y priorizar la información que necesita su atención. Reconocer las alarmas directamente desde la web. Una pestaña de eventos por separado ayuda al análisis de estas causas.
Condensadores Varplus CAN VarplusCan es una solución segura, confiable y de alto rendimiento para la corrección del factor de potencia en condiciones de operación pesadas (Heavy Duty). Fabricación de acuerdo a la norma IEC60831-1/-2 Solución Descripción Recomendaciones para su uso. Condición máxima & especificación. Varplus CAN Condensador en aluminio CAN extruido, para trabajo pesado. 1- Cargas No Lineales. 2- Sobrecorriente. 3. Sobrevoltaje. 4- Corriente pico Inrush. 5- Temperatura de operación. 1- NLL ≤ 20 %. 2- 1.8 IN. 3- 1.1 x UN (8 horas cada 24 horas). 4- Hasta 250 x IN. 5- 55°C (Clase D). 5- Frecuencia de operación (Switching). 6- Vida útil. 7- Posición de montaje. 8- Tipo de terminal. a.≤ 10kVAR. b. 10 kVAR y ≤ 30 kVAR. c. 30 kVAR. 5- 7000 por año. 6- Hasta 130.000 horas. 7- Interior IP20 - vertical u horizontal. 8- Tipo de terminal. a. En cable. b. CLAMPTITE (Terminal trifásico, protección de dedos). c. STUD TYPE (Terminal de Tornillo). Referencia Tensión instalación Tensión nominal Corriente a 240 VAC Código de forma Precio 208 220 240 Potencia kVAR BLRCH042A050B24 4 4 5 12 HC 349.800 BLRCH109A130B24 10 11 13 31 TC 505.000 BLRCH131A157B24 12 13 16 38 TC 540.600 Referencia Tensión nominal e instalación Corriente a 440 VAC Código de forma Precio 440 Potencia kVAR BLRCH100A120B44 12 16 MC 312.700 BLRCH125A150B44 15 20 RC 397.500 BLRCH200A240B44 24 31 TC 583.000 BLRCH250A300B44 30 39 TC 695.600 BLRCH400A480B44 48 63 XC 932.800 Referencia Tensión instalación Tensión nominal Corriente a 480 VAC Código de forma Precio 460 480 Potencia kVAR BLRCH042A050B48 5 5 6 DC 280.900 BLRCH088A106B48 10 11 13 LC 318.000 BLRCH125A150B48 14 15 18 RC 381.600 BLRCH170A204B48 19 20 25 RC 500.900 BLRCH208A250B48 23 25 30 TC 543.100 BLRCH258A310B48 28 31 37 TC 646.600 BLRCH339A407B48 37 41 49 XC 821.500 Referencia Tensión instalación Tensión nominal Corriente a 525 VAC Códgio de forma Precio 440 460 525 Potencia kVAR BLRCH106A127B52 9 10 13 14 MC 312.700 BLRCH125A150B52 11 12 15 16 RC 424.000 BLRCH172A206B52 14 16 21 23 RC 485.500 BLRCH200A240B52 17 18 24 26 TC 620.100 BLRCH250A300B52 21 23 30 33 TC 689.000 Referencia Tensión instalación Tensión nominal Corriente a 575 VAC Códgio de forma Precio 440 480 575 Potencia kVAR BLRCH120A144B57 8 10 14 14 RC 445.200 BLRCH292A350B57 20 24 35 35 VC 879.800 Todos los condensadores VarplusCan poseen resistencias de descarga incorporadas 50V y se disipan en 1 min. Dimensiones: Código de forma Diámetro d (mm) Alto h (mm) Alto h + t (mm) Peso (kg) DC 50 195 245 0,7 HC 63 195 245 0,9 LC 70 195 245 1,1 MC 75 203 233 1,2 RC 90 212 242 1,6 VC 136 212 242 3,2 XC 116 278 321 4,1 34 Can type capacitors mechanical characteristics Faston.eps Case Code: DC, HC & LC Creepage distance min.16 mm Clearance min.16 mm Expansion (a) max.10 mm Mounting details (for M10/M12 mounting stud) Torque M10: 7 N.m M12: 10 N.m Toothed washer M10/M12 Hex nut M10/M12 Terminal assembly Ht. (t) 50 mm Size (d) TS TH Ø 50 M10 10 mm Case Code: DC, EC, FC, HC & LC. Ø 63 M12 13 mm Ø 70 M12 16 mm Case code Diameter d (mm) Height h (mm) Height h + t (mm) Weight (kg) DC 50 195 245 0.7 EC 63 90 140 0.5 FC 63 115 165 0.5 HC 63 195 245 0.9 LC 70 195 245 1.1 Clamptite_75 dia.eps Case Code: MC, NC, RC & SC Creepage distance min.13 mm Clearance min.13 mm Expansion (a) max.12 mm Mounting details (for M12 mounting stud) Torque T = 10 nm Toothed washer J12.5 DIn 6797 Hex nut BM12 DIn 439 Terminal screw M5 Terminal assembly Ht. (t) 30 mm Case code Diameter d (mm) Height h (mm) Height h + t (mm) Weight (kg) MC 75 203 233 1.2 NC 75 278 308 1.2 RC 90 212 242 1.6 SC 90 278 308 2.3 Case Code: MC, NC, RC & SC. Low Voltage Capacitors 34 Can type capacitors mechanical characteristics Faston.eps Case Code: DC, HC & LC Creepage distance min.16 mm Clearance min.16 mm Expansion (a) max.10 mm Mounting details (for M10/M12 mounting stud) Torque M10: 7 N.m M12: 10 N.m Toothed washer M10/M12 Hex nut M10/M12 Terminal assembly Ht. (t) 50 mm Size (d) TS TH Ø 50 M10 10 mm Case Code: DC, EC, FC, HC & LC. Ø 63 M12 13 mm Ø 70 M12 16 mm Case code Diameter d (mm) Height h (mm) Height h + t (mm) Weight (kg) DC 50 195 245 0.7 EC 63 90 140 0.5 FC 63 115 165 0.5 HC 63 195 245 0.9 LC 70 195 245 1.1 Clamptite_75 dia.eps Case Code: MC, NC, RC & SC Creepage distance min.13 mm Clearance min.13 mm Expansion (a) max.12 mm Mounting details (for M12 mounting stud) Torque T = 10 nm Toothed washer J12.5 DIn 6797 Hex nut BM12 DIn 439 Terminal screw M5 Terminal assembly Ht. (t) 30 mm Case code Diameter d (mm) Height h (mm) Height h + t (mm) Weight (kg) MC 75 203 233 1.2 NC 75 278 308 1.2 RC 90 212 242 1.6 SC 90 278 308 2.3 Case Code: MC, NC, RC & SC. Low Voltage Capacitors 35 clamptite-136.eps Case Code: TC, UC & VC Creepage distance min.13 mm Clearance min.13 mm Expansion (a) max.12 mm Mounting details (for M12 mounting stud) Torque T = 10 nm Toothed washer J12.5 DIn 6797 Hex nut BM12 DIn 439 Terminal screw M5 Terminal assembly Ht. (t) 30 mm Case code Diameter d (mm) Height h (mm) Height h + t (mm) Weight (kg) TC 116 212 242 2.5 UC 116 278 308 3.5 VC 136 212 242 3.2 Case Code: TC, UC & VC. stud.eps Case Code: XC & YC Creepage distance min.13 mm Clearance 34 mm Expansion (a) max.17 mm Mounting details (for M12 mounting stud) Torque T = 10 nm Toothed washer J12.5 DIn 6797 Hex nut BM12 DIn 439 Terminal screw M10 Terminal assembly Ht. (t) 43 mm Case code Diameter d (mm) Height h (mm) Height h + t (mm) Weight (kg) XC 116 278 321 4.1 YC 136 278 321 5.3 Case Code: XC & YC. 35 clamptite-136.eps Case Code: TC, UC & VC Creepage distance min.13 mm Clearance min.13 mm Expansion (a) max.12 mm Mounting details (for M12 mounting stud) Torque T = 10 nm Toothed washer J12.5 DIn 6797 Hex nut BM12 DIn 439 Terminal screw M5 Terminal assembly Ht. (t) 30 mm Case code Diameter d (mm) Height h (mm) Height h + t (mm) Weight (kg) TC 116 212 242 2.5 UC 116 278 308 3.5 VC 136 212 242 3.2 Case Code: TC, UC & VC. stud.eps Case Code: XC & YC Creepage distance min.13 mm Clearance 34 mm Expansion (a) max.17 mm Mounting details (for M12 mounting stud) Torque T = 10 nm Toothed washer J12.5 DIn 6797 Hex nut BM12 DIn 439 Terminal screw M10 Terminal assembly Ht. (t) 43 mm Case code Diameter d (mm) Height h (mm) Height h + t (mm) Weight (kg) XC 116 278 321 4.1 YC 136 278 321 5.3 Case Code: XC & YC. DC, HC & LC TC & VC MC & RC XC Presentación de las Referencias: . BLRCH109A 130B 24 10.9 kVAR A = 50 Hz. 13 kVAR B = 60 Hz. Voltaje Nominal = 240 VAC. 9 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 2
2 10 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Reactancias de desintonización y contactores Tesys D Reactancias Solución Descripción Recomendaciones para su uso. Condiciones de operación Reactancias de desintonización Las reactancias de desintonización son diseñadas para proteger los condensadores, previniendo la amplifi cación de los armónicos presentes en la red 1- Requiere ventilación forzada 1 - Voltaje nominal de operación 400 a 600 VAC a 60 Hz (Uso interior) 2- Posición vertical en su instalación, para una mejor disipación de calor 2- Clase de aislamiento “H” 3 - Incluye protección térmica 3- Húmedad relativa: 20 a 80% 4 - El contacto seco normalemente cerrado de la protección, debe utilizarse para desconectar el paso en caso de sobrecalentamiento 4 - Temperatura de operación para: altitudes ≤ 1000 m de 0 °C a 55 °C ó altitudes ≥ 1000 m de 0 °C a 55 °C Red de Voltaje 480 VAC - 60 Hz Impedancia Relativa kVAR Inductancia (mH) I MP (A) W (mm) W1 (mm) D (mm) D1 (mm) H (mm) Peso (kg) Referencia Precio 5,7% 12,5 2,9 19,2 240 200 160 125 220 13 LVR05125B48T 1.961.000 25 1,5 38 240 200 160 125 220 18 LVR05250B48T 2.183.600 50 0,74 77 260 200 200 125 270 25 LVR05500B48T 2.650.000 Contactores Tesys D para condensadores Solución Descripción Recomendaciones para su uso. Condición máxima & especificación. Tesys D Contactores LC1D•K, especial diseño para el control de condensadores 1- Corriente pico Inrush 1- Hasta 200 x In. 2- Cadencia máxima 2- 240 ciclos de operación por hora (LC1DFK / DGK / DLK / DMK). 100 ciclos de operación por Hora (LC1DPK/DTK/DWK) 3- Durabilidad eléctrica, con carga nominal 3- 300.000 ciclos de operación a 400 VAC 4- International estándar IEC 60831-1 (“Condensadores de tipo autocicatrización, hasta niveles de tensión 1000VAC”) 4- Recomiendan el uso del diseño del contactor, tipo LC1D K Referencia Tensión nominal Corriente máx. a 220 VAC Precio 220 440 690 Pasos de potencia kVAR ( ≤ 55°C) LC1DFK11F7 6.7 12.5 18 18 333.900 LC1DFK11M7 6.7 12.5 18 18 333.900 LC1DGK11F7 8.5 16.7 24 22 371.000 LC1DGK11M7 8.5 16.7 24 22 371.000 LC1DLK11F7 10 20 30 26 439.900 LC1DLK11M7 10 20 30 26 439.900 LC1DMK11F7 15 25 36 39 514.100 LC1DMK11M7 15 25 36 39 514.100 LC1DPK12F7 20 33.3 48 52 545.900 LC1DPK12M7 20 33.3 48 52 545.900 LC1DTK12F7 25 40 58 66 615.000 LC1DTK12M7 25 40 58 66 651.900 LC1DWK12F7 40 60 92 105 1.012.300 LC1DWK12M7 40 60 92 105 1.012.300 LVR05500B48T LCDWK12M7 52 Detuned reactors Detuned reactors The detuned reactors (DR) are designed to protect the capacitors by preventing amplification of the harmonics present on the network. Operating conditions ■ Use: indoor. ■ Storage temperature: -40 °C, +60 °C. ■ Relative humidity in operation: 20-80 % . ■ Salt spray withstand: 250 hours (for 400 V - 50 Hz range). ■ Operating temperature: □ altitude: ≤ 1000 m: Min = 0 °C, Max = 55 °C, highest average over 1 year = 40 °C, 24 hours = 50 °C. □ altitude: ≤ 2000 m: Min = 0 °C, Max = 50°C, highest average over 1 year = 35 °C, 24 hours = 45°C. Installation guidelines ■ Forced ventilation required. ■ Vertical detuned reactor winding for better heat dissipation. As the detuned reactor is provided with thermal protection, the normally closed dry contact must be used to disconnect the step in the event of overheating. Technical specifications General characteristics Description Three-phase, dry, magnetic circuit, impregnated Degree of protection IP00 Insulation class H Rated voltage 400 to 690 V - 50 Hz400 to 600 V - 60 Hz Other voltages on request Inductance tolerance per phase -5, +5 % Insulation level 1.1 kV Dielectric test 50/60 Hz between 4 kV, 1 min windings and windings/earth Thermal protection Restored on terminal block 250 V AC, 2 A Let’s define the service current (I S ) as the current absorbed by the capacitor and detuned reactor assembly, when a purely sinusoidal voltage is applied, equal to the network service voltage (V). I S = Q (kvar) / (√3 x U S ) In order to operate safely in real conditions, a detuned reactor must be designed to accept a maximum permanent current (I MP ) taking account of harmonic currents and voltage fluctuations. The following table gives the typical percentage of harmonic currents considered for the different tuning orders. (%) Harmonic currents Tuning order / Relative Impedance i 3 i 5 i 7 i 11 2.7 / 14% 5 15 5 2 3.8 / 7% 3 40 12 5 4.2 / 5.7% 2 63 17 5 Detuned reactor has to be protectced from over currents with MCCB. A 1.1 factor is applied in order to allow long-term operation at a supply voltage up to (1.1 x U S ). The maximum perment current (I MP ) is given in the following table: Tuning order I MP (times I S ) 2.7 / 14% 1.12 3.8 / 7% 1.2 4.2 / 5.7% 1.3 PE90154.eps D1 W1 D W H For dimensions and more details, please consult us.
Controladores Varlogic Controlador FP Varlogic Solución Descripción Generalidades Especificación técnicas Varlogic El Varlogic monitorea permanentemente la potencia reactiva de la instalación, controlando la conexión y desconexión de los pasos de condensadores en orden; para llegar al mejor factor de potencia FP. Alarmas transmitidas en caso de anomalías, almacena las últimas cinco (5). Varlogic NR6 / 12 NRC12 Rele de Salida 2A - 250 VAC 0,6A - 60 VDC 1A - 400VAC 2A - 24 VDC Comunicación Modbus RTU - con puerto RS485 y operación 4 cuadrantes; para el Varlogic NRCR12. Pantalla LCD, retroalimentada. 65 x 21 mm 55 x 28 mm Fuente Auxiliar VAC 88-130 / 185-265 / 320-460 Tiempo de Delay en Actuar 10 a 120 s 10 a 180 s Algoritmo de control diseñado para reducir el número de comutaciones de operación. Tiempo de Delay en Reconexión 10 a 600 s 10 a 900 s Precisión % 5 2 Referencia Tipo Número de pasos Precio 52448 Controlador Varlogic NR6 6 1.986.700 52449 Varlogic NR12 12 2.332.000 52450 Varlogic NRC12 12 2.650.000 52451 Módulo de comunicaciones RS485-Modbus RTU - NRC12. 1.590.000 Varlogic NR6/12 Varlogic NRC12. Módulo de comunicación - para NRC12. 11 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 2
2 12 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 AccuSine ® Filtro activo de armónicos Principio de funcionamiento del filtro activo de armónicos El sistema de corrección de potencia AccuSine ® inyecta corriente armónica y reactiva para limitar la distorsión y mejorar el factor de potencia total para el sistema de distribución de energía eléctrica en cualquier instalación. El filtro AccuSine mide la corriente total de carga del sistema, determina la componente fundamental e inyecta a la red la componente armónica en fase opuesta, de tal forma que los armónicos quedan cancelados. La lógica de amplio espectro del filtro AccuSine no se enfoca en frecuencias específicas, sino que más bien crea una forma de onda en tiempo real sobre la base de los aportes de sus circuitos de detección, independientemente de las frecuencias que la corriente de carga no lineal contiene. El filtro AccuSine supervisa la carga a través de transformadores de corriente montados en la línea de alimentación de la carga en cuestión. Esta información es analizada por la lógica para determinar la magnitud de la corrección a inyectar por el equipo en las líneas de AC. Descripción Capacidad nominal Referencia Precio Filtro activo AccuSine NEMA 1, para redes 208 a 480 VAC 50 Amperios PCS050D5N1 67.225.200 100 Amperios PCS100D5N1 77.464.800 300 Amperios PCS300D5N1 125.212.500 Filtro activo AccuSine NEMA 12, para redes 208 a 480 VAC 50 Amperios PCS050D5N12 78.689.100 100 Amperios PCS100D5N12 90.932.100 300 Amperios PCS300D5N12 147.027.300 Transformador de corriente, de núcleo cerrado 600:1 Amperios CT7RL6011 556.500 1000:1 Amperios CT7RL1021 556.500 Transformador de corriente, de núcleo partido 1000:5 Amperios CT1000SC 1.446.900 3000:5 Amperios CT3000SC 1.890.000 5000:5 Amperios CTFCL500058 2.448.600 Transformador de corriente núcleo partido, rectangular 1000:5 Amperios CT1000SCR 1.446.900 3000:5 Amperios CT3000SCR 2.003.400 5000:5 Amperios CT5000SCR 2.448.600 Is: Corriente de la fuente (libre de armónicos)Ia: Corriente inyectada por filtro AccuSine ® Ib: Corriente de carga Ib Ib Is Is Ia Ia
Gestione su edificio desde una plataforma única Solución BMS de Schneider Electric Centralice la información y simplifi que su gestión.Obtenga el máximo de su edifi cio, sin consumir más energía.Reducciones de costos de energia hasta un 30% -50kWh/m 2 por año Nuestras soluciones de energía combinadas con el diseño apropiado bajan el consumo hasta 50KWh/m2 por año Gestione su edificio desde cualquier lugar Nuestro BMS es un sistema escalable fl exible y abierto, puede integrar sistemas con protocolos de comunicación estándar 10 a 15 Kg CO2/3 min Es el dióxido de carbono que existe en un edifi cio de 10.000 m2 Al gestionar mejor su energía reduciremos su huella de CO2 Edificio productivo Las soluciones y servicios de Schneider Electric lo ayudan a obtener certificaciones Obtenga hasta 50 puntos LEED Cumpla con el estándar ISO 50001 Integrated Site Supervision Remote Supervision Enterprise Performance Management Integrated Domain Management and Control Solutions Interoperable and Open to Third-Party Systems ™ Power Management Process & Machine Management IT Room Management Building Management Security Management Uninterruptible power supplyCritical power Racks and PDUs Guest room managementHVAC control Lighting control Access controlVideo surveillance Fire safetyIntrusion detection General machine controlPump and fan control Lift and escalator controlWindmill and solar panel control Energy monitoringElectrical distributionRenewable energiesConsistent power quality Local LV/MV protection and controlIntelligent power and motor controlElectric vehicle charging Active Energy Management ™ architecture from Power Plant to Plug Remote supervision Enterpise management Integrated site supervision + = ISO 50001 energy management $£¤¥ Administración de Sostenibilidad Reportes, eficiencia y emisiones Monitoreo y predicción Energía renovable y carga de VE Control de motores Control de datos, UPS y refrigeración Voz datos imagen Control de HVAC Control de iluminación Distribución de energía Control y monitoreo de energía Control de acceso Video vigilancia - CCTV 13 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 2
2 14 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 La protección de su gente, la propiedad y los datos Schneider Electric le lleva más allá de los sistemas de seguridad tradicionales. nuestro enfoque integrado que combina todo, desde la vigilancia de vídeo para el acceso de control para la detección de intrusos, ofrece una comprensión más completa de seguridad. Por ejemplo, puede crear informes para cualquier evento, con detalles abajo a la punto de acceso exacta, así que usted puede solucionar las brechas de seguridad más efectiva, o reconocer y corregir equipo defectuoso con mayor rapidez. También puede conectar sistemas de seguridad con la información personal, así que usted sabe exactamente quién accede qué áreas y cuándo. Control de acceso - Proteger a cada punto de acceso en su edificio La solución de control de acceso Andover Continuum estáa diseñados desde cero para satisfacer las más estrictos requisitos de seguridad y las regulaciones guber- namentales. Son fáciles de red con soporte Ethernet y proporcionan el cifrado y la autenticación para permitir las comunicaciones a prueba de manipulación entre controladores y estaciones de trabajo. La detección de intrusiones - Detectar temprano, responder rápidamente Andover Continuum se conecta fácilmente con la mayoría de los dispositivos sensores de intrusión, lo que permite integrar estos sistemas con su general red de se- guridad. Puede enviar alarmas de intrusión, crear informes y ver gráficamente la seguridad incidentes en la estación de trabajo. Eventos de intrusión puede también desencadenar respuestas automáticas; Por ejemplo, una alarma de rotura de cristal o detector de movimiento puede causar una imágenes de vídeo para que aparezca en la estación de trabajo. Gestión de vídeo digital - La última tecnología, integrada a la perfección Como parte de una red de seguridad integrada, nuestro video sistemas de gestión ofrecen beneficios de gran alcance tales como: • Enlace varias cámaras por alarma o punto de visualización automática • Ver video en vivo o grabado a pedido de cualquier alarma o evento • Fácil almacenamiento, la búsqueda y el control de la tecnología digital grabaciones en el disco duro • Integrado controles pan-tilt-zoom para ver todos los área efectiva • Soporte de IP para una fácil conectividad Detectores de movimiento CCTV Estación de monitoreo Detectores de ruptura Control de acceso
Descubre nuestras soluciones de control de sistemas de aire acondicionado y ventilación mecánica - HVAC Ambiente Presurización Cajas VAV Sistemas de control centralizados • Control de unidades manejadoras de aire • Control de equipos de bombeo • Control de ventilación/extracción • Monitoreo de centrales térmicas de enfriamiento y calefacción • Monitoreo de Chillers vía interfase de comunicación BACnet/Modbus TYPICAL APPLICATION Cooling coil Existing field wires Heating coil 3- Speed fan Return air Fan status switch Filter status switch SER8300 Fan Coil Terminal Equipment Controller SC3504E5045 Door & Window Switches Optional Wireless ZigBee® Communication or Optional Wired Bacnet® Communication Optional Wireless Accessories Supply air Supply Air Sensor Control Board Optional control output(SE7607/SE7657) Optional economizer damper control output (SE7605 and SE7656) Fan current switch Open communication protocols Optional wireless Zigbee® communication Typical roof top unit with economizer (SE7600-economizer series) Outdoor air sensor Control para pequeños y medianos edificios • Control de equipos Fan Coils (3 Velocidades) • Control de equipos Roof Top • Control de equipos lavadores o enfriadores de aire • Control de equipos manejadoras de aire • Control de Fan Coils • Control de equipos Roof Top • Control de equipos lavadores o enfriadores de aire • Control de cajas de volumen variable • Monitoreo de equipos de climatización precisa • Control de cajas de volumen variable VAV • Comunicación al sistema de control central (BACnet/Wireless/Echelon) • Monitoreo y reporte de temperatura, humedad, presión, estados de los equipos. 15 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 2
2 16 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Funciones de edificios Manejadas generalmente por KNX Control y monitoreo de funciones de Edificios • Iluminación On/Off, atenuación. • Calefacción / A.A. / Ventilación On/Off, contínuo (válvulas, calentadores, ventiladores). • Persianas eléctricas Arriba/abajo, posición (persianas venecianas enrollables). Alarmas • Medición / Meteorología. • Compuertas a otros protocolos. • Señales de Transmisión a otros sistemas. • Control manual Ej. botoneras. • Control horario. • Sensores de movimiento. • Sensores de luz día. • Sensores de temperatura. • Sensores de viento. • Contactos secos. • Local / Centralizado. • Individual / Grupo. • Control de escenas. • Pantallas multi-funcionales. • Enlaces con sistemas BMS.
Funciones de edificios Manejadas generalmente por KNX 0-10 V 0-10 V 12 V Fluorescente. 230 voltios 110 voltios 0-10 V Resistencia. Transformador Actuador de regulación universal KNX. Iluminación de entrada, exposición y sala de conferencias. Iluminación de oficinas y suelo. Fuente de alimentación KNX. Unidad de control KNX 0-10 V. Pulsador KNX. Control remoto de IR Distance 2010. Presencia KNX ARGUS. Pulsador KNX. Presencia KNX ARGUS. Componente del sistema. Control de iluminación. Control de presencia. Control de presencia. Control manual. KNX. Control manual. Control de iluminación. Clinical Center Mainz, Alemania 17 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 2
2 18 2 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Smartstruxure™ Lite Soluciones innovadoras para el control de medianos y pequeños edificios Comunicaciones abiertas Control avanzado de su edificio con comunicacio- nes abiertas e integradas. Zigbee ® inalámbrico, BACnet ® y LonWorks ® Bajos costos de instalación No requiere expertos para instalación, sistema de fácil instalación y pro- gramación. Costos eficiente de HVAC Tome el control total de su edificio con soluciones basadas en WEB para control de HVAC Sensado de ocupación Equipe su Room Contro- ller con un sensor de pre- sencia infrarojo para con- trol de demanda basado en ocupación que lleva el control de la energía a un nievo nivel. Ahorros energéticos Ahorre energía y dine- ro. Con controladores SE7000 de ambiente usted reducirá los costos de energía sin sacrificar comodidad ni un poco. Medición de humedad y temperatura Si se puede medir, se puede controlar - propor- cione confort de los ocu- pantes y productividad. Control aire acondicionado Control de iluminación Gestión de energía Supervisión y control Pequeños y medianos edificios 10,000 m 2 Los dispositivos de gestión permiten controlar, super-visar y gestionar edificios enteros a través de Struxu-reWare™ Building Expert. También pueden utilizarse para el control inalámbrico o cableado de zonas en grandes complejos. Además cuenta con una manera fácil de ver las lectu-ras de temperatura y de iluminación actuales, así como el consumo de energía y el estado de otros dispositivos o variables seleccionadas con un Energy Management embebido. Con la introducción de la solución de SmartStruxure™ Lite, construcciones pequeñas y edificios comerciales de tamaño me-dio tienen ahora una solución asequible de gestión de edificios para satisfacer sus necesidades. Al proporcionar en cualquier momento y lugar el acceso a la construcción de la información en una interfaz de usuario sencilla, Solución SmartStruxure Lite reduce los costos de energía sin comprometer la comodidad.
