Lista de precios 2015 Schneider Electric - capítulo 4 Proyectos y Servicios

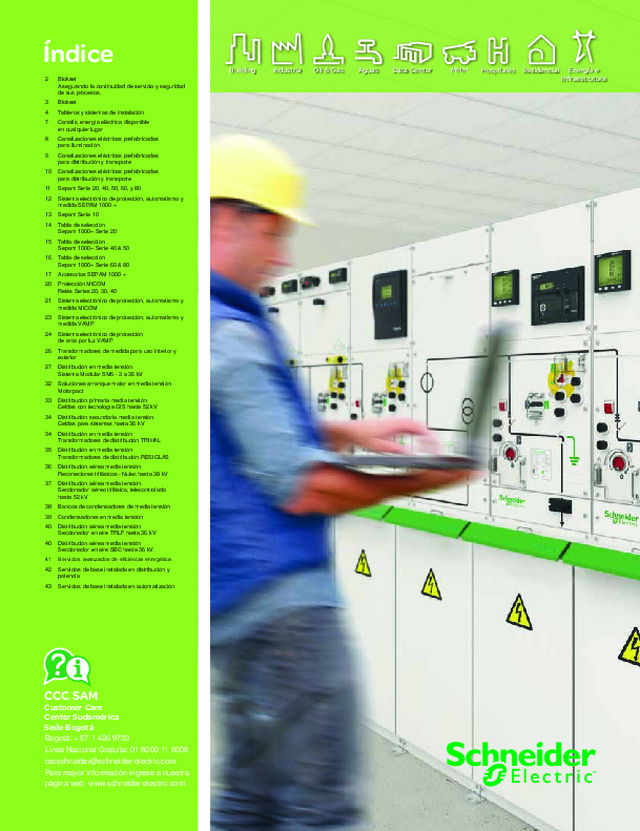

Índice Industria Building Data Center Aguas Oil & Gas Hospitales MMM Residencial Energía e  Infraestrutura 2 Blokset Asegurando la continuidad de servicio y seguridad de sus procesos. 3 Blokset 4  Tableros y sistemas de instalación 7  Canalis, energía eléctrica disponibleen cualquier lugar 8  Canalizaciones eléctricas prefabricadaspara iluminación 9  Canalizaciones eléctricas prefabricadaspara distribución y transporte 10  Canalizaciones eléctricas prefabricadaspara distribución y transporte 11  Sepam Serie 20, 40, 50, 60, y 80 12  Sistema electrónico de protección, automatismo y medida SEPAM 1000 + 13  Sepam Serie 10 14  Tabla de selecciónSepam 1000+ Serie 20 15  Tabla de selecciónSepam 1000+ Serie 40 & 50 16  Tabla de selecciónSepam 1000+ Serie 60 & 80 17  Accesorios SEPAM 1000 + 20  Protección MICOMRelés Series 20, 30, 40 21  Sistema electrónico de protección, automatismo y medida MiCOM 23  Sistema electrónico de protección, automatismo y medida VAMP 24  Sistema electrónico de protecciónde arco por luz VAMP 26  Transformadores de medida para uso interior y exterior 27  Distribución en media tensiónSistema Modular SM6 - 3 a 36 kV 32  Soluciones arranque motor en media tensión Motorpact 33  Distribución primaria media tensiónCeldas con tecnología GIS hasta 52 kV 34  Distribución secundaria media tensiónCeldas para sistemas hasta 36 kV 34  Distribución en media tensiónTransformadores de distribución TRIHAL 35  Distribución en media tensiónTransformadores de distribución RESIGLAS 36  Distribución aérea media tensiónReconectores trifásicos - Nulec hasta 38 kV 37  Distribución aérea media tensiónSeccionador aéreo trifásico, telecontroladohasta 52 kV 38  Bancos de condensadores de media tensión 39  Condensadores en media tensión 40  Distribución aérea media tensiónSeccionador en aire TRLF hasta 36 kV 40  Distribución aérea media tensiónSeccionador en aire SBC hasta 36 kV 41  Servicios avanzados de efi ciencia energética 42  Servicios de base instalada en distribución y potencia 43  Servicios de base instalada en automatización Bogotá: + 57 1 426 9733 Línea Nacional Gratuita: 01 8000 11 8008 [email protected] Para mayor información ingrese a nuestra  página web  www.schneider-electric.com CCC SAM Customer Care   Center SudaméricaSede Bogotá

4 2 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Diseño universal: Probado y en conformidad con IEC 60439-1,IEC 61439-1 con un sistema modular y fl exible, diseñado para brindar la mayor seguridad y  confi abilidad. Exclusivamente diseñado y probado con componentes Schneider Electric: garantía del mayor rendimiento y del uso más seguro de los  componentes por parte del líder mundial en protección y control. Concentrado en la seguridad, confiabilidad y adaptación a las necesidades de gama alta - Con cumplimiento de la certifi cación IEC60439-1, IEC61439-1 que garantiza los efectos del aumento térmico en profundidad y la protección  contra cortocircuitos. - Protección contra arcos internos.- Protección contrasismos/terremotos.- Protección contra ambientes corrosivos.Con todas las aplicaciones de baja tensión necesarias para grandes obras industriales, grandes construcciones comerciales e infraestructura;  disponible en diseños extraibles y fi jos. Control  de  motores  modular  y  totalmente  centralizado  mediante  componentes  de  última  generación:  Centros  de  control  de  motores  convencionales e inteligentes (MCC/iMCC), variadores de velocidad y motores de arranque suave. Proyectos ejecutados cerca de usted - Fabricación local. Soluciones fabricadas a la medida de sus necesidades.- Cerca a usted, comprendiendo sus necesidades y brindando una mayor fl exibilidad para la gestión de proyectos Beneficios - La seguridad, confiabilidad y rendimiento propios de un tablero de distribución de baja tensión, diseñado y probado (conforme a- IEC 60439-1, IEC 61439-1) exclusivamente con componentes Schneider Electric a nivel mundial- Un diseño universal exclusivo con realización local, que otorga fl exibilidad a la gestión de proyectos, adaptabilidad a las costumbres locales  y las necesidades de los usuarios fi nales - Fabricado en relación con el usuario fi nal y exclusivamente por Schneider Electric , garantizando la mejor calidad.- Una importante base instalada en todos los sectores industriales y con gran consumo de energía, en entornos severos y condiciones de  funcionamiento de alta resistencia. - La continuidad de servicio, garantizada. Coordinación protecciones y de cada uno de los componentes. Baja tasa de fallas ( MTTF,MTBF)  asegurando la productividad de sus procesos Sistema Modular de rápidas modifi caciones en sitio.(MTTR) Blokset Asegurando la continuidad de  servicio y seguridad de sus procesos. NTC-5720 - Tableros y Celdas de Media y Baja Tensión ICONTEC INTERNACIONAL CSAC 01-5720-01

3 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Blokset Características eléctricas y mecánicas Aplicaciones Tipo D Tipo Mf Tipo Mw / Mw2 Distribución X Comando de motores X X Normas Conjuntos ensayados según IEC 60439-1, IEC 61439-1 Resistencia sísmica UBC / CBC Resistencia al arco interno IEC 61641 Tensión nominal Tensión nominal aislación (V CA) 1000  1000  1000  Tensión asignada de empleo (V CA) 690  690  690  Tensión de impulso resistida U imp. (kV) 12  12  12  Categoría de sobretensión  IV IV IV Grado de polución 3  3  3  Frecuencia (Hz)  hasta 400  hasta 400  hasta 400 Corriente nominal Juego de barras principal  Juego de barras Sencillo / Doble juego de barras Corriente asignada (A) 4000 A / 6300A Resistencia electrodinámica (kA)  65/105/185  65/105/185  65/105/185 Corriente asignada de corta duración admisible (kAeff./1s)  30/50/85  30/50/85  30/50/85 Salida Salidas a motor  hasta 250 kW  hasta 250 kW Salidas de distribución  hasta 5000 A Características mecánicas Altura total 2200  2200  2200  Ancho 700/900/1100/1200/1300  700/900/1100/1300 700/800/900 Profundidad 600/1000/1200  600/1000/1200 600/1000/1200 Forma según la norma IEC 60439-1/ 61439 2b / 3b / 4b 2b / 3b / 4b 3b / 4b Grados de protección según la norma IEC 60529  IP 20 / 31 / 42/ 54  IP 20 / 31 / 42/ 54  IP 20 / 31 / 42/ 54 Color estándar  RAL 7032 (Opcional  personalización) RAL 7032 (Opcional  personalización) RAL 7032 (Opcional  personalización) NTC-5720 - Tableros y Celdas de Media y Baja Tensión ICONTEC INTERNACIONAL CSAC 01-5720-01

4 4 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015       Resistencia al impulso Instalación en sitio     Producto de    Schneider electric   en el interior Mantenimiento y actualización       Barras Linergy      100% IEC 6 1439 -1&2 Capacidad de resistenciaal corto circuito Protección contracontactos directos Tensión de aislamiento Tableros y sistemas de instalación Prisma Plus, Norma IEC 60439-1 / 61439-1y2 El uso exclusivo de dispositivos Schneider Electric garantiza la conformidad con la norma IEC, así como la fi abilidad de las instalaciones Consulte nuestra red de distribuidores  autorizados o llame al Customer Care Center  Cumplimiento de la prueba tipo de cortocircuito gracias a la coordinación total entre equipamiento Schneider Electric y componentes de distribución Prisma Plus desde la alimentación hasta la salida. Las características de diseño del tablero permiten una continuidad del servicio mejorada del panel en caso de falla eléctrica. Componentes estándar que cumplen con IPxxB para el nivel adecuado de protección. Compartimentación para barraje y conexiones Cubre bornes Distancias de fuga y distancias de seguridad: Todas las unidades funcionales están diseñadas teniendo en cuenta una distancia mínima de seguridad para cualquier tipo de  confi guración de equipamientos Schneider  Electric en el ensamble. Para distancias de fuga todos los soportesde barras están diseñados teniendo encuenta el mínimo de distancias de fugaexigido por la Norma IEC.

5 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4       Resistencia al impulso Instalación en sitio     Producto de    Schneider electric   en el interior Mantenimiento y actualización       Barras Linergy      100% IEC 6 1439 -1&2 Capacidad de resistenciaal corto circuito Protección contracontactos directos Tensión de aislamiento Consulte nuestra red de distribuidores  autorizados o llame al Customer Care Center  Mas allá del IPxxB para protección contra elcontacto directo, Prisma Plus ha sido diseñadopara ofrecer una organización eléctrica lógica ylimpia. Esto permite más seguridad paramantenimientos y actualizaciones. Mantenimientos realizados más rápidamentey con reducción en riesgos y errores,mejorando la continuidad en el servicio. Acceso seguro a las barras Linergy para instalar un nuevo equiporemoviendo una barrera frontal Forma 2. Todos los conductores están desplazados 25mm permitiendo que sepueda realizar una intervención desde la parte frontal del tablerosolamente, sin necesidad de quitar las tapas laterales para tener acceso. Actualizaciones o mantenimiento hechos rapido y de manera más sencilla. Los componentes Prisma Plus están diseñadospara trabajar con equipos Schneider Electric con una especifi cación de tensión de resistencia a impulso de hasta 12,8 kV. Usuarios con la seguridad de tener el margen deseguridad adecuado en caso de transientes de red,incremento de seguridad y continuidad en elservicio de la instalación a través del tiempo. Prisma Plus cuenta con zócalos para facilitarsu movilización en lugares donde el espacioes reducido. Product o Certificado RETIE

4 6 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Tableros y sistemas de instalación Consulte nuestra red de distribuidores  autorizados o llame al Customer Care Center  Tableros Prisma Plus Sistema G (hasta 630 A) y Sistema P (hasta 4000 A) Una oferta con mayor profesionalismo Con el sistema Prisma Plus, Schneider Electric ofrece soluciones técnicas eficaces en tableros de baja tensión de distribución eléctrica hasta  4000 A en edificios industriales Desde las más sencillas hasta las más avanzadas, éstas soluciones rápidas, evolutivas y ajustadas a sus  necesidades, están diseñadas con la máxima preocupación por el más mínimo detalle para ofrecer así un resultado profesional. Tableros seguros… Un tablero totalmente conforme a los ensayos tipo de la Norma IEC 60439-1/61439-1 y 2 y el RETIE. Hasta las configuraciones mas  exigentes han sido probadas y certificadas. Todos los componentes están hechos y coordinados para trabajar juntos. Optimizados y evolutivos… Con Prisma Plus usted puede construir el tablero perfecto, según sus necesidades. Un tablero totalmente probado que puede ser fácilmente  modificado para actualizar su instalación manteniendo los niveles de rendimiento originales, combinando estructuras y/o reemplazando  equipos en cualquier momento. Conexiones fáciles… El tablero está estructurado por zonas dedicadas a equipamiento, barraje, cables,  etc.  Gracias  a  su  organización  Prisma  Plus  ofrece  espacio  suficiente  para  las  conexiones, que permite que su inspección y mantenimiento sean rápidos. Diseño fácil con Rapsody… Diseño rápido, fácil y flexible, modificando y actualizando su tablero de acuerdo a  las necesidades del proyecto:•Defina las características.•Seleccione y configure los equipos.•Genere los sistemas de conexión.•Seleccione el tablero.•Exporte la información

7 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Fácil instalación: •  Elementos modulares fáciles de manipular, con  conexión sencilla y rápida. Económico: •  Reducción del tiempo de instalación en más de un  50% con respecto a una instalación tradicional con  cables. Evolutivo: •  Numerosos  puntos  de  derivación  permiten  alimentar fácilmente y en cualquier momento todos  los nuevos receptores. •  En  caso  de  cambiar  de  actividad  en  el  edificio,  Canalis  se  puede  desmontar  y  volver  a  utilizar  fácilmente. Continuidad de servicio: Para cotizaciones  contacte a nuestra  red comercial •  Cualquier persona puede conectar o desconectar receptores bajo tensión con toda seguridad sin detener la explotación. •  La duración de las intervenciones es muy corta debido a que los receptores se encuentran cerca de la línea. Seguridad: •  Para la protección de las personas, todas las partes en tensión están completamente protegidas: IPxxD. •  Las conexiones se realizan con toda seguridad gracias a dispositivos impiden la conexión con carga. •  Diseño asistido por software CANBRASS Canalis, energía eléctrica disponible en cualquier lugar

4 8 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Canalis KB (KBA, KBB) Distribución de iluminación Características eléctricas generales Características Conforme a estándares IEC/EN 60439-2 Material conductor Cobre estañado Número de conductores 1L+N+T, 3L+N+T Grado de protección IP 55 Grado de protección IK 07 Corriente nominal (35°) 20 A Tensión de aislamiento 690 V Tensión de operación 230…400 V Frecuencia 50/60 Hz Corriente pico Ipk 3.6 kA Corriente corta duración (t=1s) lcw 0.34 kA Derivaciones 1.2 - 3 mt Tramos rectos 24 - 192 mt Características Conforme a estándares IEC/EN 60439-2 Material conductor Cobre estañado Número de conductores 1L+N+T, 3L+N+T Grado de protección IP 55 Grado de protección IK 06 Corriente nominal (35°) 25 - 40 A Tensión de aislamiento 690 V Tensión de operación 230…400 V Frecuencia 50/60 Hz Corriente pico Ipk 4.4 - 9.6 kA Corriente corta duración (t=1s) lcw 0.44 - 0.94 kA Derivaciones 1 mt Tramos rectos 2 - 3 mt Canalis KDP Distribución de iluminación Características eléctricas generales Canalizaciones eléctricas prefabricadas para iluminación

9 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Canalis KN Distribución Características eléctricas generales Canalis KS Transporte - Distribución Características eléctricas generales Características  Conforme a estándares  IEC/EN 60439-2  Material conductor  Aluminio  Número de conductores  3L+N+T  Grado de protección IP 55   Grado de protección IK  08  Corriente nominal (35°)  40, 63, 100, 160A  Tensión de aislamiento  500 V  Tensión de operación  500 V  Frecuencia  50/60 Hz  Corriente pico Ipk  6, 11, 14, 20 kA  Corriente corta duración (t=1s) lcw  0,5, 1,3, 2,8, 2,8 kA  Derivaciones  0.5 - 1 mt  Tramos rectos  2 - 3 mt Características  Conforme a estándares  IEC/EN 60439-2  Material conductor  Aluminio  Número de conductores  3L+N+T ó 3L + PEN  Grado de protección IP 55   Grado de protección IK  08  Corriente nominal (35°)  100 … 1000 A  Tensión de aislamiento  690 V  Tensión de operación  690 V  Frecuencia  50/60 Hz  Corriente pico Ipk  15.7 … 78.7 kA  Corriente corta duración (t=1s) lcw  2.6 … 37.4 kA  Derivaciones  0.5 - 1 mt  Tramos rectos  2 - 3 mt Canalizaciones eléctricas prefabricadas para distribución y transporte

4 10 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Canalis KT (KTA, KTC) Transporte - Distribución Características eléctricas generales Canalizaciones eléctricas prefabricadas para distribución y transporte Características  Conforme a estándares  IEC/EN 60439-2  Material conductor  Aluminio - Cobre  Número de conductores  3L+T, 3L+N+T, 3L+N+PER  Grado de protección IP 55   Grado de protección IK  08  Corriente nominal (35°)  1000-4000A, 1000-5000A  Tensión de aislamiento  1000 V  Tensión de operación  1000 V  Frecuencia  50/60 Hz  Corriente pico Ipk  Al:64…198 kA, Cu:110…209kA  Corriente corta duración (t=1s) lcw  Al:31…90 kA, Cu:50…95 kA  Derivaciones  0.5 - 1 mt  Tramos rectos  0.5 - 4 mt

11 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Relés de protección MT/BT Sepam serie 60 & 80 Para aplicaciones complejas y automatizadas • Dimensiones normalizadas para todas las aplicaciones de protección:  Subestaciones, transformadores, motores, generadores, barras,  condesadores. • Protección diferencial, transformador o unidad máquina - transformador. • Protección diferencial para motores y generadores • Protección  para  alimentadores  de  barra  (incomers),  acoplamientos  y  alimentadores (feeders). • Programación  de  funciones  de  automatismo  a  través  de  diagrama  de  escaleras. • Software gráfico para la configuración de protecciones. • Incorporación de una batería para el almacenamiento de histórico de  alarmas, registro de fallas y oscilopertugrafía. • Pantalla con mímico para la visualización de diagrama unifilar, diagrama  factorial. Sepam serie 40 & 50 Para aplicaciones exigentes • Compacto con dimensiones normalizadas ( 100 mm de profundidad). • Proteccion de sobrecorriente direccional para sistemas con doble  alimentación. • Entradas de corriente y de tensión. • Programación a través de ecuaciones lógicas. • Supervisión de las bobinas de cierre y apertura y de los CT / VT. • 19 segundos de registro osiclopertugráfico con posibilidad de configurar el  número de capturas, memorización del contexto de disparo de 5 eventos,  registro de 250 alarmas Sepam serie 20 Para aplicaciones habituales • Pantalla gráfica de LCD en español. • 16 curvas de tiempo inverso para sobrecorriente. • Software de configuración en español y de uso amigable. • Registro oscilopertugráfico de 2 eventos de 86 ciclos, almacenamiento del  último fallo, registro de 64 alarmas. • Autotes-Diagnóstico. • Alimentación auxiliar en AC y DC. • Función de falla del interruptor para S23 y T23. Oil & Gas Minas, Minerales, Metales Edificios - Infraestructura Sepam serie 80 Sepam serie 40 Sepam serie 20 Configurando su solución Unidad Base con IHM avanzada integrada o remota o IHM integrada con display mímico Módulo de entradas y salidas lógicas para integrar  funciones de control de dispositivos Módulos de comunicación para redes RS485(2 o 4  hilos) o fibra óptica. Protocolos Modbus, IEC 60870- 5-103, DNP3.0 e IEC 61850. Módulos para medición de temperaturas a través  de las sondas PT100, Ni100 o Ni120, para proteger  motores, transformadores y generadores. Salida analógica(0-10, 4-20, 0-20 mA) para transmi- sión de medidas. Módulos de sincronismo para el acoplamiento entre  dos redes (serie 80) Software gratuito en español. Para  parametrizar  las  protecciones,  configurar  y  personalizar  funciones  de  control  de  las  protecciones Operación local o remota de la instalación Adquisición de oscilopertugrafías 1 2 3 4 5 6 7 Sepam Serie 20, 40, 50, 60, y 80

4 12 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Sistema electrónico de protección,  automatismo y medida SEPAM 1000 + Sepam 20 Sepam 40 Sepam 60 Sepam 80 Pantalla integrada - UMI (SEPAM Serie 20)  Aplicación  Tipo  Referencia  Precio Lista Subestación S24 59778UD 5.278.800 Transformador T24 59779UD 5.427.200 Motor M20 59622UD 6.338.800 Pantalla integrada - UMI (SEPAM Serie 40 & 50) Aplicación Tipo Referencia Precio Lista Subestación S50 59780MD 8.321.000 S51 59781MD 9.063.000 S52 59782MD 9.571.800 Transformador T50 59784MD 11.331.400 T52 59785MD 11.649.400 Motor M41 59685MD 12.274.800 Generador G40 59686MD 12.985.000 Pantalla integrada - UMI (SEPAM Serie 60 & 80)  Aplicación Tipo Referencia Precio Lista Subestación S60 59787HD 12.105.200 S62 59789HD 14.575.000 Transformador T60 59790HD 15.274.600 T62 59791HD 18.677.200 T87 59735HD 27.360.000 Motor M61 59792HD 18.581.800 M87 59737HD 28.598.800 M88 59738HD 30.570.400 Generador G60 59793HD 19.334.400 G62 59794HD 22.408.400 G87 59741HD 31.333.600 G88 59742HD 35.435.800 Capacitores C60 59795HD 15.698.600 Opción firmware TCP/IP (para series 40/50/60/80)  Aplicación Referencia Precio Opción Firmware TCP/IP 59754  143.100   Para otras opciones y configuraciones, consulte la información técnica de nuestros equipos a través de la página web.

13 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Sepam Serie 10 50N / 51N50 / 51. 50N / 51N y 49 RMS.50 / 51. 50n / 51N y 49 RMS. Entradas digitales comunicación Modbus - I EC 60870-5-103. Modelo Sepam Serie 10 NBA 1 Entrada de lo.2 Entradas de If + 1 entrada de lo3 Entradas de If + 1 entrada de Io Número de entradas de corriente 134 Estándar (0.1 a 24 Ino)Sensible (0.01 a 2.4 Ino)Muy Sensible (0.2 a 24 y 2 a 240 A Primarios) con transformador CSH Sensibilidad protección falla a tierra 123 24 a 125 VDC y 100 a 120 VAC.110 a 250 VDC y 100 a 240 VAC.220 a 250 VDC. Fuente auxiliar AE F Sepam Serie 10 N 11A Sepam serie 10 es una protección de sobre corriente y falla a tierra, para alimentadores y transformadores de distribución.Campos de Aplicación: • Protección secundaria o respaldo para redes de distribución (subestaciones MT/MT y MT/BT) • Protección en edificios con alimentación en MT: Edificios de oficinas, centros comerciales, bodegas, almacenes, industria, entre otras. Referencia Tipo Entradas de corriente Sensibilidad Tensión de alimentación Precio REL59800 SEPAM 10B31A 2 entradas If + 1 entrada Io Estándar 24 a 125 VDC / 100 a 120 VAC 2.727.400 REL59802 SEPAM 10B41A 3 entradas If + 1 entrada Io Estándar 24 a 125 VDC / 100 a 120 VAC 2.945.700 REL59803 SEPAM 10B42A 3 entradas If + 1 entrada Io Sensible 24 a 125 VDC / 100 a 120 VAC 3.163.000 REL59804 SEPAM 10B43A 3 entradas If + 1 entrada Io Muy sensible 24 a 125 VDC / 100 a 120 VAC 3.380.300 REL59805 SEPAM 10B41E 3 entradas If + 1 entrada Io Estándar 110 a 250 VDC / 100 a 240 VAC 2.945.700 REL59806 SEPAM 10B42E 3 entradas If + 1 entrada Io Sensible 110 a 250 VDC / 100 a 240 VAC 3.163.000 REL59807 SEPAM 10B43E 3 entradas If + 1 entrada Io Muy sensible 110 a 250 VDC / 100 a 240 VAC 3.380.300 REL59809 SEPAM 10A42A 3 entradas If + 1 entrada Io Sensible 24 a 125 VDC / 100 a 120 VAC 4.250.600 REL59810 SEPAM 10A43A 3 entradas If + 1 entrada Io Muy sensible 24 a 125 VDC / 100 a 120 VAC 4.033.300 REL59811 SEPAM 10A41E 3 entradas If + 1 entrada Io Estándar 110 a 250 VDC / 100 a 240 VAC 3.816.000 REL59812 SEPAM 10A42E 3 entradas If + 1 entrada Io Sensible 110 a 250 VDC / 100 a 240 VAC 4.250.600 REL59813 SEPAM 10A43E 3 entradas If + 1 entrada Io Muy sensible 110 a 250 VDC / 100 a 240 VAC 4.033.300 REL59814 SEPAM 10A41F 3 entradas If + 1 entrada Io Estándar 220 a 250 VDC y entradas  lógicas con umbral alto 3.946.400 REL59815 SEPAM 10A42F 3 entradas If + 1 entrada Io Sensible 220 a 250 VDC y entradas  lógicas con umbral alto 4.033.300 REL59816 SEPAM 10A43F 3 entradas If + 1 entrada Io Muy sensible 220 a 250 VDC y entradas  lógicas con umbral alto 4.467.900 REL59817 SEPAM 10N11A 1 entrada Io Estándar 24 a 125 VDC / 100 a 120 VAC 2.292.800 REL59818 SEPAM 10N13A 1 entrada Io Muy sensible 24 a 125 VDC / 100 a 120 VAC 2.510.100 REL59819 SEPAM 10N11E 1 entrada Io Estándar 110 a 250 VDC / 100 a 240 VAC 2.292.800  REL59820 SEPAM 10N13E 1 entrada Io Muy sensible 110 a 250 VDC / 100 a 240 VAC 2.510.100  REL59798 CCA680 Conectores de repuesto (un ejemplar de cada conector A,B,C, y D) 424.000

4 14 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Tabla de selección Sepam 1000+ Serie 20 Protección Código ANSI S24 T24 M20 B21 (3) B22 Máxima intensidad de fase 50/51 4 4 4 Could load pickup en funsión sobrecorriente de fase CLPU 50/51 1 1 Máxima intensidad de tierra, tierra sensible 50N/51N 50G/51G 4 4 4 Could load pickup en funsión sobrecorriente de tierra CLPU 50N/51N 1 1 Falla del Interruptor 50BF 1 1 Desbalance/secuencia negativa 46 1 1 1 Imágen térmica 49RMS 2 2 Mínima intensidad de fase 37 1 Arranque demasiado largo, rotor bloqueado 48/51LR/14 1 Limitación del número de arranques 66 1 Mínima tension directa 27D/47 2 2  Mínima tension remanente 27R 1 1  Mínima tension compuesta 27 2 2  Mínima tension simple 27S 1 1  Máxima tension compuesta 59 2 2  Desplazamiento de tension del neutro 59N 2 2  Máxima frecuencia 81H 1 1  Mínima frecuencia 81L 2 2  Derivada de frecuencia 81R 1  Reenganchador (4 ciclos) 79 q Termostato / Buchholz 26/63 q Control de temperatura (8 sondas) 38/49T q q Medidas Intensidad de fase I1,I2,I3 RMS, intensidad residual I0 ■ ■ ■ Corriente media I1, I2, I3, maxímetro de corriente IM1, IM2, IM3 ■ ■ ■ Tensiones compuestas U21, U32, U13, V1,V2,V3, voltaje residual V0 ■ ■ Tension directa Vd / sentido de rotacion ■ ■ Frecuencia ■ ■ Temperatura q q Diagnóstico de la red y de la maquina Detección de falla de arco en cables ■ ■ ■ ■ ■ ■ Corriente de disparo TripI1, TripI2, TripI3, TripI0 ■ ■ ■ Índice de desequilibrio / corriente inversa Ii ■ ■ ■ Osciloperturbografia ■ ■ ■ ■ ■ Calentamiento ■ ■ Tiempo de funcionamiento restante antes del disparo por sobrecarga ■ ■ Tiempo de espera despues del disparo por sobrecarga ■ ■ Contador horario / tiempo de funcionamiento ■ ■ Corriente y duración del arranque ■ Duración de la prohibición de arranque, número de arranques antes de la  prohibición ■ ■ ■ Diagnóstico del interruptor Total de amperios cortadosSupervisión del circuito de disparo q q q q q Número de maniobras, duración de cada maniobra, tiempo de rearme q q q Control y monitoreo Código ANSI q Mando interruptor / contactor (1) 94/69 q q q q q Enganche / acuse de recibo 86 ■ ■ ■ ■ ■ Selectividad logíca 68 q q q Basculamiento de los juegos de ajustes ■(2) ■(2) ■(2) Inhibición de proteción 50N/51N por una entradaSeñalización local 30 ■ ■ ■ ■ Módulos adicionales 8 entradas de sondas de temperatura -Módulo MET148-2 q q 1 salida analógica de bajo nivel-Módulo MSA141 q q q q q Módulo de entradas y salidas lógicas. MES114/MES114E/ MES114F - (10E/4S) q q q q q Módulo de comunicación. ACE949-2, ACE959 , ACE 937, ACE969TP-2 o  ACE969F0-2 q q q q

15 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Tabla de selección Sepam 1000+ Serie 40 & 50 Protección Código ANSI S50 S51 S52 T50 T52 M41 G40 Máxima intensidad de fase 50/51 4 4 4 4 4 4 4 Could load pickup en función sobrecorriente de fase CLPU 50/51 4 4 4 4 4 Máxima intensidad de fase con retencion de tensión 50V/51V 1 Máxima intensidad de tierra, tierra sensible 50N/51N 50G/51G 4 4 4 4 4 4 4 Could load pickup en función sobrecorriente de tierra CLPU 50N/51N 4 4 4 4 4 Fallo disyuntor (breaker failure) 50BF 1 1 1 1 1 1 1 Desbalance/secuencia negativa 46 2 2 2 2 2 2 2 Máxima corriente de fase direccional 67 2 2 Máxima de corriente a tierra direccional 67N/67NC 2 2 2 2 Máxima potencia activa direccional 32P 1 1 1 1 Máxima potencia reactiva direccional 32Q/40 1 1 Imágen térmica 49RMS 2 2 2 2 Mínima intensidad de fase 37 1 Arranque demasiado largo, rotor bloqueado 48/51LR/14 1 Limitación del número de arranques 66 1 Mínima tensión directa 27D 2 Mínima tensión remanente 27R 1 Mínima tensión (3) 27/27S 2 2 2 2 2 2 2 Máxima tensión (3) 59 2 2 2 2 2 2 2 Desplazamiento de tensión del neutro 59N 2 2 2 2 2 2 2 Máximo de tensión inversa 47 1 1 1 1 1 1 1 Máxima frecuencia 81H 2 2 2 2 2 2 2 Mínima frecuencia 81L 4 4 4 4 4 4 4 Reenganchador (4 ciclos) 79 q q q Control de temperatura (8 o 16 sondas) 38/49T q q q q Termostato / Buchholz 26/63 q q Conductor Roto 46BC 1 1 1 1 1 Medidas Detección de falla de arco en cables ■ ■ ■ ■ ■ ■ ■ Localización de falla ■ ■ ■ Intensidad de fase I1, I2, I3 RMS, corriente residual Io ■ ■ ■ ■ ■ ■ ■ Corriente media I1, I2, I3, maxímetro de corriente IM1, IM2, IM3 ■ ■ ■ ■ ■ ■ ■ Tensión U21, U32, U13, V1, V2, V3, tensión residual Vo ■ ■ ■ ■ ■ ■ ■ Tensión directa Vd / sentido rotacion, tensión inversa Vi ■ ■ ■ ■ ■ ■ ■ Frecuencia ■ ■ ■ ■ ■ ■ ■ Potencia activa, reactiva y aparente P, Q, S maxímetro de potencia PM, QM, factor de potencia ■ ■ ■ ■ ■ ■ ■ Calculo de Energía activa y reactiva (+-Wh,+-varh) ■ ■ ■ ■ ■ ■ ■ Energía activa y reactiva por contaje de impulsos (+-Wh,+-varh) q q q q q q q Temperatura q q q Diagnóstico de la red y de la máquina Diagnóstico de la red y de la máquina Contexto de disparo ■ ■ ■ ■ ■ ■ ■ Corriente de disparo TripI1, TripI2, TripI3, Trip Io ■ ■ ■ ■ ■ ■ ■ Indice de desequilibrio / corriente inversa Ii ■ ■ ■ ■ ■ ■ ■ Desfase £p0, £p1, £p2, £p3 ■ ■ ■ ■ ■ ■ ■ Osciloperturbografia ■ ■ ■ ■ ■ ■ ■ Calentamiento ■ ■ ■ Tiempo de funcionamiento restante antes del disparo por sobrecarga ■ ■ ■ Tiempo de espera despues del disparo por sobrecarga ■ ■ ■ Contador horario / tiempo de funcionamiento ■ ■ ■ Intensidad y duración del arranque ■ Duración de la prohibición de arranque, número de arranques antes de la prohibición ■ Diagnóstico del interruptor Total de amperios cortados ■ ■ ■ ■ ■ ■ ■ Supervisión del circuito de disparo q q q q q q q Número de maniobras, duración de cada maniobra, tiempo de rearme q q q q q q q Vigilancia CT/VT 60FL ■ ■ ■ ■ ■ ■ ■ Control y monitoreo Codigo ANSI Mando interruptor / contactor (1) 94/69 Enganche / acuse de recibo 86 ■ ■ b ■ ■ ■ ■ Selectividad lógica 68 q q q q q q q Basculamiento de los juegos de ajuste ■ ■ ■ ■ ■ ■ ■ Señalización local 30 ■ ■ ■ ■ ■ ■ ■ Editor de ecuaciones lógicas ■ ■ ■ ■ ■ ■ ■ Módulos adicionales 8 entradas de sondas de temperatura -Módulo MET148-2 (2) q q q 1 salida analógica de bajo nivel-Módulo MSA141 q q q q q q q Módulo de entradas y salidas lógicas. MES114/MES114E/ MES114F - (10E/4S) q q q q q q q Módulo de comunicación. ACE949-2, ACE959 , ACE 937, ACE969TP-2, ACE969F0-2,  ACE850TP, ACE850FO q q q q q q q  ■Estándarq Según el parametraje y los módulos opcionales de E/S MES114/MES114E/MES114F o MET148-2. Nota: Los número s (en la tabla) indican la cantidad de opciones independientes a configurar, por cada una de las funciones de protección.

4 16 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Tabla de selección Sepam 1000+ Serie 60 & 80 Subestación Transformador Motor Generador Barras Cap. Protecciones Código ANSI S80 S81 82 84 T81 T82 T87 M81 M87 M88 G82 G87 G88 B80 B83 C86 Máxima intensidad de fase 50/51 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 Máxima intensidad de tierra,tierra sensible 50N/51N 50G/51G 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 8 Fallo del disyuntor 50BF 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 Desbalance/secuencia negativa 46 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 Imagen térmica de cable 49RMS 2 2 2 Imagen térmica de máquina 49RMS 2 2 2 2 2 2 2 2 2 Imagen térmica del condensador 49RMS 2 Desequilibrio gradual de condensadores 51C 8 Diferencial de tierra restringida 64REF 2 2 2 2 2 Diferencial de transformador (2 bobinados) 87T 1 1 1 Diferencial de máquina 87M 1 1 Máxima intensidad de fase direccional 67 2 2 2 2 2 2 2 Máxima intensidad de tierra direccional 67N/67NC 2 2 2 2 2 2 2 2 2 2 2 2 Máxima potencia activa direccional 32P 2 2 2 2 2 2 2 2 2 2 2 2 Máxima potencia reactiva direccional 32Q 1 1 1 1 1 1 Mínima potencia activa direccional 37P 2 2 Mínima intensidad de fase 37 1 1 1 Arranque demasiado largo, rotor bloqueado 48/51LR 1 1 1 Limitación del número de arranques 66 1 1 1 Pérdida excitación (impedancia mín.) 40 1 1 1 1 1 1 Pérdida de sincronismo 78PS 1 1 1 1 1 1 Máxima velocidad (2 umbrales) 12 q q q q q q Mínima velocidad (2 umbrales) 14 q q q q q q Máxima corriente con retención de tensión 50V/51V 2 2 2 Impedancia mínima 21B 1 1 1 Puesta en tensión accidental 50/27 1 1 1 Tercer armónico de mínima tensión/100% estator falla a tierra 27TN/64G2 64G 2 2 2 Sobreflujo (V/Hz) 24 2 2 2 2 Mínima tensión directa 27D 2 2 2 4 2 2 2 2 2 2 2 2 2 2 2 2 Mínima tensión remanente 27R 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 Mínima tensión (L-L o L-N) 27 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 Máxima tensión (L-L o L-N) 59 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 Desplazamiento de tensión del neutro 59N 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 Máximo de tensión inversa 47 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 Máxima frecuencia 81H 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 Mínima frecuencia 81L 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 Derivada de frecuencia 81R 2 Reenganchador (4 ciclos) 79 q q q q  Termostato/Buchholz 26/63 q q q q q q q Supervisión de temperatura(16 sondas) 38/49T q q q q q q q q q q Control de sincronismo(4) 25 q q q q q q q q q q q q Control y MonitoreoMando disyuntor/contactor 94/69 q q q q q q q q q q q q q q q q Automatismo de transferencia de fuentes (AT) q q q q q q q q q q q q Deslastrado/rearranque automático ■ ■ ■ Desexcitación ■ ■ ■ Parada del grupo ■ ■ ■ Desequilibrio gradual de condensadores q Selectividad lógica 68 q q q q q q q q q q q q q q q q Enganche/acuse de recibo 86 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Señalización local 30 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Basculamiento de los juegos de ajustes ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Adaptación por ecuaciones lógicas ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Programación con Logipam (lenguaje escalera) q q q q q q q q q q q q q q q q Funciones de proteccion con dos grupos de ajustes.Según la configuración de los ajustes y los módulos de entradas y salidas MES120.Con módulo de temperatura MET148-2.(4) Con módulo de sincronismo.

17 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Accesorios SEPAM 1000 + Subestación Transformador Motor Generador Barras Cap. Protecciones S81 S82 S84 T81 T82 T87 M81 M87 M88 G82 G87 G88 B80 B83 C86 Intensidad de fase RMS I1,I2,I3 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Corriente residual medida I0, calculada I0Σ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Corriente media I1, I2, I3 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Maxímetro de corriente IM1,IM2,IM3 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Corriente residual medida I’0 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Tensión U21, U32, U13, V1, V2, V3 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Tensión residual V0 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Tensión directa Vd/sentido de rotación ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Tensión inversa Vi ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Frecuencia ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Potencia activa P, P1, P2, P3 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Potencia reactiva Q, Q1, Q2, Q3 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Potencia aparente S, S1, S2, S3 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Maxímetro de potencia PM, QM ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Factor de potencia ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Calculo de la energía activa y reactiva (±W.h, ±var.h) ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■  (2) Energía activa y reactiva mediante contaje de impulso (± W.h, ± var.h) q q q q q q q q q q q q q q q Corriente de fase RMS I’1,I’2,I’3 ■ ■ ■ ■ ■ Corriente residual calculada I’0Σ ■ ■ ■ ■ ■ Tensión U’21, V’1 y frecuencia ■ Tensión U’21, U’32, U’13, V’1, V’2, V’3, V’d, V’i y frecuencia ■ Tensión residual V’0 ■ (3) Monitoreo de temperatura (16 sondas) q q q q q q q q q q (2) Velocidad de rotación q q q q q q Tensión de punto neutro Vnt ■ ■ ■ ■ ■ ■ Diagnóstico de la red y de la máquina Contexto de disparo ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Corriente de disparo TripI1, TripI2, TripI3 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Número de disparos por fallo de fase y por fallo de tierra ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Índice de desequilibrio/corriente inversa Ii ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Distorsión armónica (THD), corriente y tensión Ithd, Uthd ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Desfase φ0, φ’0, φ0Σ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Desfase φ1, φ2, φ3 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Osciloperturbografía ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Calentamiento ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Duración funcionamiento restante antes disparo sobrecarga ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Tiempo de espera después del disparo por sobrecarga ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Contador horario/tiempo de funcionamiento ■ ■ ■ ■ ■ ■ ■ ■ ■ Corriente y duración del arranque ■ ■ ■ Duración de la prohibición de arranque ■ ■ ■ Número de arranques antes de la prohibición ■ ■ ■ Índice de desequilibrio/corriente inversa I’i ■ ■ ■ ■ ■ Corriente diferencial Idiff1, Idiff2, Idiff3 ■ ■ ■ ■ ■ Corrientes atravesantes It1, It2, It3 ■ ■ ■ ■ ■ Desfase de corriente θ ■ ■ ■ ■ ■ Impedancias aparentes directas Zd ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Impedancia aparente entre fases Z21, Z32, Z13 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Tercer armónico de voltaje, punto neutro o residual ■ ■ ■  Diferencia de amplitud, frecuencia y fase de las tensiones comparadas por  (4) el módulo de sincronismo q q q q q q q q q q q Capacidad y corrientes de desequilibrio condensador b ■ Diagnóstico del interruptor ANSI code Vigilancia CT/VT 60/60FL ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ (2) Supervisión del circuito de disparo 74 q q q q q q q q q q q q q q q Supervisión de alimentación auxiliar ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Supervisión del total de amperios cortados ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ Número de maniobras, duración de cada maniobra, tiempo rearme, número  (2) desconexiones disyuntor q q q q q q q q q q q q q q q Modbus, IEC60870-5-103, comunicación DNP3 o IEC61850 (5) Lectura de las medidas q q q q q q q q q q q q q q q (5) Teleseñalización y fechado de los sucesos q q q q q q q q q q q q q q q (5) Telemandos q q q q q q q q q q q q q q q (5) Telerreglaje de las protecciones q q q q q q q q q q q q q q q (5) Transferencia de registros de osciloperturbografía q q q q q q q q q q q q q q q ■ standard,  opcional(2) Según el parametraje y los módulos opcionales de entradas salidas MES120(3) Con módulos opcionales de entradas de temperatura MET148-2.(4) Con módulo opcional para control de sincronismo MCS025.(5) Con interfaz de comunicación ACE949-2 (RS 485 2 hilos), ACE959 (RS 485 4 hilos) o ACE937 (fibra óptica).

4 18 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Accesorios SEPAM 1000 +  Accesorios para montaje  Tipo  Referencia  Precio  Marco para montaje de unidad base SEPAM series 20/40/50 y modulo MC025  AMT840 59670  477.000  Marco para montaje unidad base SEPAM series 60/80  AMT880 59706  477.000  Marco Ciego  AMT820 59699  169.600 SEPAM series 20 - 40/50 - 60/80  Accesorios antifraude (Sello)  Tipo  Referencia  Precio  Accesorio de sellamiento para unidad base SEPAM Series 20/40/50 AMT852 59639  461.100  Accesorio de sellamiento para unidad base SEPAM Series 60/80 AMT852 59639  461.100  Herramientas software  Tipo  Referencia  Precio  Cable conexión al PC - RS232  CCA783 59664  341.300  Cable conexión al PC - USB CCA784 59671 371.000  CD software de configuración  CD SFT2841 59679  155.800  CD software Logipam  CD SFT 2885 59727  190.800  CD software configuración IEC 61850  CD SFT850 59726  222.600 SEPAM series 20 - 40/50  Módulos entradas / salidas  Tipo  Referencia  Precio  10 entradas + 4 salidas 24-250 V DC MES114 59646  2.118.900  10 entradas + 4 salidas 110-125 V DC / V AC MES114E 59651  2.118.900  10 entradas + 4 salidas 220-250 V DC / VAC MES114F 59652  2.118.900 SEPAM series 60/80 Módulos entradas / salidas  Tipo  Referencia  Precio 14 entradas + 6 salidas 24-250 V DC  MES120 59715  3.908.200 14 entradas + 6 salidas 220-250 V DC  MES120G 59716  3.908.200 14 entradas + 6 salidas 110-125 V DC  MES120H 59722  3.908.200 Módulos Remotos  Tipo  Referencia  Precio  Módulo sensor de temperatura, 8 entradas tipo RTD  MET148-2 59641  2.104.100  Módulo de salida Análoga  MSA141 59647  1.484.000  Módulo de pantalla remota UMI  DSM303 59608  1.855.000  Cable de conexión remota L = 0.6 m  CCA770 59660  100.700  Cable de conexión remota L = 2 m  CCA772 59661  137.800  Cable de conexión remota L = 4 m  CCA774 59662  164.300  Módulo de chequeo de sincronismo ( con cable de conexión CCA785)  MCS025 59712  5.141.000  Cable de conexión MCS025  CCA785 59665  121.900 Sepam communication interfaces  Tipo  Referencia  Precio  Módulo de red RS485 2-hilos (Cable de conexión no incluido CCA612)  ACE949-2 59642  1.058.900  Módulo de red RS485 4-hilos (Cable de conexión no incluido CCA612)  ACE959 59643  1.058.900  Módulo fibra óptica (Cable de conexión no incluido CCA612)  ACE937 59644  1.219.000  Cable de conexión L = 3 m  CCA612 59663  243.800  Módulo RS485 2-hilos multiprotocolo (Cable de conexión no incluido CCA612)  ACE969TP-2 59723  1.399.200  Módulo fibra óptica multiprotocolo (Cable de conexión no incluido CCA612)  ACE969FO-2 59724  2.289.600  Servidor serial para SEPAM IEC61850 (con protección de sobretensión)  ECI850 59638  6.307.000  Módulo IEC61850, dos puertos RJ45 Ethernet 10/100 TX  ACE850TP 59658  2.226.000  Módulo IEC61850, dos puertos F.O. Ethernet 10/100 FX  ACE850FO 59659  3.021.000  Cable de conexión L = 2 m  CCA614 59751  212.000 AMT880 AMT852 MES114 MES120 MSA141 MET148-2 DSM303 MCS025 ACE937 ACE949-2 ACE959 IEC 61850 ACE850TP ACE850FO

19 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Accesorios SEPAM 1000 + Conversores Tipo  Referencia  Precio Conversor RS 232 / RS 485 AC909-2 59648  4.611.000 Interfase RS 485 / RS 485 (AC) ACE919CA 59649  2.809.000 Interfase RS 485 / RS 485 (DC) ACE919CC 59650  2.809.000 TC toroidal y accesorios LPCT  Tipo  Referencia  Precio Sensor de corriente residual Ø 120  CSH120 59635  911.600 Sensor de corriente residual Ø 200  CSH200 59636  1.537.000 TC de interposición para corriente residual  CSH30 59634  494.000 Interfase TC toroidal  ACE990 59672  2.279.000 Adaptador de inyección LPCT  ACE917 59667  12.253.600 Módulo remoto LPCT para pruebas  CCA613 59666  1.038.800 Conector LPCT para relé SEPAM 20, 40 & 50  CCA670 59631  542.700 Conector LPCT para relé SEPAM 60/80  CCA671 59702  542.700 Repuestos conectores  Tipo  Referencia  Precio Conector tipo tornillo 20-pines  CCA620 59668  135.700 Conector tipo ojal 20-pines  CCA622 59669  180.200 Conector tipo tornillo 6-pines  CCA626 59656  79.500 Conector tipo ojal 6-pines  CCA627 59657  132.500 Conector 1A / 5A para entradas I  CCA630 59630  646.600 Conector 1A / 5A para entradas I + Io  CCA634 59629  941.300 Conector lateral tipo LPCT para entradas de corriente, Series 20&40/50  CCA670 59631  542.700 Conector radia tipo LPCT para entradas de corriente, Series 60/80  CCA671 59702  542.700 Conector tipo VT para entradas de voltage  CCT640 59632  805.600 ■ Tres bloques de  Microswitch para  configurar CCA670/ CCA671 a la relación  del valor de la I. ■ Plano de configuración  (Dos valores In por  posición.) ■ 3 puertos RJ45 hembra  para sensores LPCT ■ Puerto DB-9 para  pruebas de in yección. CSH120/200 AC909-2 ACE917 CCA670/CCA671

4 20 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Protección MICOM Relés Series 20, 30, 40 La gama de relés MICOM satisface las exigencias a todos los niveles de tensión, desde BT, MT hasta EAT para redes de distribución y de  transmisión. Características principales La  gama  de  relés  MICOM  ofrece  diversos  niveles  de  funcionalidades  y  de  opciones  de  hardware  para  satisfacer  las  necesidades  de  protección y permite al usuario elegir la solución más rentable para su aplicación.Las plataformas de hardware de las series 20, 30 y 40 son los módulos de base de la gama de relés de protección MICOM que proporcionan  una gran variedad de funciones de protección, control, medición, supervisión y comunicación.El hardware versátil permite su aplicación en un gran número de instalaciones, y un software común (MICOM S1) que facilita la gestión y  configuración del relés.Una interfaz de usuario y sencilla que cubre toda la gama, lo hace ideal para cualquier tipo de ambiente, desde las aplicaciones más  complejas de mímico y control a nivel de bahía, hasta las más sencillas tales como despliegues de pantalla y recursos de interrogación.Numerosos protocolos de comunicación, facilitan la integración con la mayoría de los sistemas de control de subestaciones o SCADA.El desarrollo es continuo para permitir la compatibilidad con las actualizaciones más recientes de los protocolos. La gama MICOM ofrece soluciones globales de Protección para todos los niveles de las redes eléctricas Generación ●  Protección de generador integrada. Transmisión y distribución ●  Protección de distancia●  Diferencial de Línea●  Protección de transformador●  Protección de barras●  Protección independiente de fallo interruptor●  Sobrecorriente Direccional / No Direccional●  Gestión integral de alimentador (Protección, medición y control)●  Delastre de carga●  Protección de tensión y de frecuencia •Un sólo software de configuración  MICOM S1 •Entradas nominales duales 1A/5A•Hardware escalable•Opciones de montaje flexibles•Interfaces de usuario estándares•Amplia gama de protocolos de  comunicación Beneficios para el cliente Empresas de Energía MiCOM_Px20 MiCOM_Px30 MiCOM_Px40

21 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Sistema electrónico de protección,  automatismo y medida MiCOM Protección de alimentador Aplicación Descripción Tipo Referencia Precio lista Serie 10 Protocolo de comunicación MODBUS / IEC 60870-5-103 Puerto RS 485 8 Entradas digitales y 6 salidas P111 Enh P111L1N0N91N0NN11N 5.427.200 Serie 20 Protocolo de comunicación MODBUS / IEC 60870-5-103 Dos puertos RS 485 IRIG B 12 Entradas digitales y 8 salidas P127 P127AA3Z322FD0 8.109.000 Serie 30 - Protección  + controlador de  bahía Protocolo de comunicación MODBUS / IEC 60870-5-103, DNP 3.0 Un puerto RS 485 IRIG B 10 Entradas digitales y 14 salidas Incluida función de sincronismo (25) y funciones de protección motor P139 P13956050F0XL01E00 19.440.400 Protocolo de comunicación: IEC 61850 Puerto RJ45 Puerto fibra óptica ST Puerto RS 485 para IEC 103 10 Entradas digitales y 14 salidas Incluida función de sincronismo (25) y funciones de protección motor P139 P13956050F0XL01K00 21.496.800 Protocolo de comunicación: IEC 61850 Doble puerto fibra óptica ST Puerto RS 485 para IEC 103 IRIG B 10 Entradas digitales y 14 salidas Incluida función de sincronismo (25) y funciones de protección motor P139 P13956050F0XL01N00 27.157.200 Serie 40 Protocolo de comunicación modbus Puerto RS 485 IRIG B 8 Entradas digitales y 7 salidas P141 P141318A2M0468J 14.023.800 Protocolo de comunicación IEC 61850 y IEC 60870-5-103 (RS 485) Puerto RJ45 IRIG B 8 Entradas digitales y 7 salidas Incluida función de recierre (79) P142 P14231AA7M0468J 14.882.400 Protocolo de comunicación IEC 61850 y IEC 60870-5-103 (RS 485) Puerto RJ45 + puerto fibra óptica ST IRIG B 8 Entradas digitales y 7 salidas Incluida función de recierre (79) y sincronismo (25) P143 P14331AA7M0468J 18.889.200 Protocolo de comunicación IEC 61850 y IEC 60870-5-103 (RS 485) Doble puerto fibra óptica ST IRIG B 8 Entradas digitales y 7 salidas Incluida función de recierre (79) y sincronismo (25) P143 P14331JA7M0468J 23.818.200 Protocolo de comunicación IEC 61850 y IEC 60870-5-103 (RS 485) Doble puerto fibra óptica ST IRIG B 16 Entradas digitales y 16 salidas Incluida función de recierre (79) y sincronismo (25) 10 Function keys programables + 18 leds tricolor P145 P14531JA7M0468J 25.206.800 Serie 30 Protección + Controlador de  Bahía P111 P145

4 22 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Sistema electrónico de protección,  automatismo y medida MiCOM Aplicación Descripción Tipo Referencia Precio Lista Serie 40 Protocolo de comunicación: MODBUS o IEC 60870-5-103  Puerto RS485 IRIG B 6 Entradas digitales y 5 salidas 10 RTDS P241 P241318B2M0C78J 20.532.200 Protocolo de comunicación: IEC 61850 Puerto RJ45 IRIG B 10 Entradas digitales y 10 salidas 10 RTDS P242 P24211AB6M0C78K 24.401.200 Serie 40 Protocolo de comunicación IEC 61850 Puerto RJ45 + puerto fibra óptica ST IRIG B 16 Entradas digitales y 16 salidas 10 RTDS P243 P24331AA6M0C78K 22.991.400 Protocolo de comunicación IEC 61850 Doble puerto fibra óptica ST IRIG B 16 Entradas digitales y 16 salidas 10 RTDS Incluida función diferencial de motor (87) P243 P24331JB6M0C78K 31.015.600 Protección de generador Aplicación Descripción Tipo Referencia Precio Lista Serie 40 Protocolo de comunicación: MODBUS o IEC 60870-5-103  Puerto RS485  IRIG B  16 entradas digitales y 14 salidas  10 RTDS P343 P343318B2M0368K 29.701.200 Protocolo de comunicación: IEC 61850  Puerto RJ45  IRIG B  10 entradas digitales y 10 salidas  10 RTDS  Incluye protección 100% masa estator (inyección de frecuencia) P345 P34531JB6M0368K 41.488.400 Protección de transformador  Aplicación Descripción Tipo Referencia Precio Lista Serie 30 Protocolo de comunicación MODBUS o IEC 60870-5-103, DNP 3.0 Doble puerto RS 485 IRIG B 10 Entradas digitales y 16 salidas P632 P63234911F0XA01E00 24.358.800 Protocolo de comunicación IEC 61850 Puerto RJ45 Puerto fibra óptica ST Puerto RS 485 para IEC 103 10 Entradas digitales y 16 salidas P633 P63384911F0XC01L00 28.514.000 Serie 40 Protocolo de comunicación IEC 61850 Puerto RJ45 IRIG B 8 Entradas digitales y 8 salidas 10 RTDS P642 P64232AB6M0048J 29.372.600 Protocolo de comunicación: IEC 61850 Doble puerto fibra óptica ST IRIG B 16 Entradas digitales y 16 salidas 10 RTDS P643 P64332JB6M0048K 40.280.000 Relé de voltaje y frecuencia Aplicación Descripción Tipo Referencia Precio  Lista Serie 20 Protocolo de comunicación MODBUS o IEC 60870-5-103, DNP 3.0 Puerto RS485 5 Entradas digitales y 8 salidas P923 P9230ASZ122CC0 4.632.200 Serie 20  Para otras opciones y configuraciones, consulte la información técnica de nuestros equipos a través de la página web. Protección de motor Serie 40

23 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Sistema electrónico de protección,  automatismo y medida VAMP Protección de alimentador ó protección motor Aplicación Descripción Tipo Serie 50 (Corriente) Puerto frontal USB para configuración Mímico en pantalla Hasta 3 canales de arco para protección por luz y corriente. Puertos ST ó RJ45 VAMP 50 Serie 200 (Corrieente + Tensión) Puerto frontal RS232 para configuración Mímico en pantalla Un puerto posterior RS 232, RJ45 ó LC. Canales para protección de arco por luz. VAMP 255 Serie 300 Puerto frontal USB para configuración Mímico en pantalla Un puerto posterior RJ45, RS 232 ó LC. Canales para protección de arco por luz. VAMP 300 Protección de generador Aplicación Descripción Tipo Serie 200 Puerto frontal RS232 para configuración Mímico en pantalla Un puerto posterior RS 232, RJ45 ó LC. Canales para protección de arco por luz. VAMP 210 Protección de transformador Aplicación Descripción Tipo Serie 200 Puerto frontal RS232 para configuración Mímico en pantalla Un puerto posterior RS 232, RJ45 ó LC. Canales para protección de arco por luz. VAMP 265 Cable de configuración para relés VAMP 200 Descripción Tipo Referencia Cable de configuración para relés VAMP 200 (incluye adaptador USB/RS232) VX003-3 Procolos disponibles en puertos elécticos: DNP 3.0, Modbus RTU, Profubus DP (Interfaz aplicable a profibus), Device NET (Interfaz aplicable a Device NET).Procolos disponibles en puertos ethernet: IEC 61850, DNP 3.0, Modbus TCP/IP. VAMP Arc Protection VAMP Machine Protección

4 24 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Sistema electrónico de protección de arco por luz VAMP Unidad de protección de arco Descripción Referencia Unidad de protección para arco interno V121 V121 Fuente para V121 3P004 Contacto de alarma para V121 3P007 Unidad central de protección para arco interno V221 V221-3A3AAA Unidad central de protección para arco interno V321 (básico) sensor de arco V321 - ABAAA-AAAAA-A2 Unidad central de protección para arco interno V321 (básico) loop V321 - ACAAA-AAAAA-A2 Unidad central de protección V321 (medio) V321 - ABGAA-DAACA-A2 Unidad central de protección V321 (robusto) V321 - ABGAD-DDACB-A2 Unidades esclavas Descripción Referencia Unidad |/0 con sensor puntual  10 sensores de entrada, 1 relé de disparo VAM10LSE Unidad |/0 con sensor puntual  10 sensores de entrada, 1 relé de disparo, montaje a nivel VAM10LDSE Unidad |/0 con sensor puntual  10 sensores de entrada, 3 relés de disparo VAM12LSE Unidad |/0 con sensor puntual  10 sensores de entrada, 3 relés de disparo, montaje a nivel VAM12LDSE Unidad |/0 con sensor de fi bra óptica  3 lazos de fi bra óptica, 1 relé de disparo VAM3LSE Unidad |/0 con sensor de fi bra óptica  3 lazos de fi bra óptica, 1 relé de disparo, sensibilidad ajustable VAM3LXSE Unidad |/0 con sensor de corriente 3 entradas de corriente, 1 relé de disparo VAM4CSE Unidad |/0 con sensor de corriente 3 entradas de corriente, 1 relé de disparo, montaje a nivel VAM4CDSE Unidad de interfaz de relé de disparo  multiplicador 4 x NO, 4 x NC salidas de disparo, 2 grupos separados VAMP4RSE Sensor puntual Descripción Referencia Sensor de arco (tipo tubo) Longitud del cable = 6 metros VA 1 DA-6 Sensor de arco (tipo tubo) Longitud del cable = 20 metros VA 1 DA-20 Platina de montaje para sensor puntual Descripción Referencia Platina de montaje del sensor, Tipo Z VYX001 Platina de montaje del sensor, Tipo L VYX002 Sensor de fibra óptica Descripción Referencia Sensor de fi bra óptica 8000 Ix Longitud de la fi bra = 1 metro ARC-SLm-1 Sensor de fi bra óptica 8000 Ix Longitud de la fi bra = 5 metros ARC-SLm-5 Sensor de fi bra óptica 8000 Ix Longitud de la fi bra = 10 metros ARC-SLm-10 VAMP Arc Protection VAM_10L VAM_3L

25 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Sistema electrónico de protección  de arco por luz VAMP Descripción Referencia Sensor de fibra óptica 8000 Ix Longitud de la fibra = 15 metros ARC-SLm-15 Sensor de fibra óptica 8000 Ix Longitud de la fibra = 20 metros ARC-SLm-20 Sensor de fibra óptica 8000 Ix Longitud de la fibra = 25 metros ARC-SLm-25 Sensor de fibra óptica 8000 Ix Longitud de la fibra = 30 metros ARC-SLm-30 Sensor de fibra óptica 8000 Ix Longitud de la fibra = 35 metros ARC-SLm-35 Sensor de fibra óptica 8000 Ix Longitud de la fibra = 40 metros ARC-SLm-40 Sensor de fibra óptica 8000 Ix Longitud de la fibra = 45 metros ARC-SLm-45 Sensor de fibra óptica 8000 Ix Longitud de la fibra = 50 metros ARC-SLm-50 Sensor de fibra óptica 8000 Ix Longitud de la fibra = 60 metros ARC-SLm-60 Sensor de fibra óptica 8000 Ix Longitud de la fibra = 70 metros ARC-SLm-70 Descripción Referencia Sensor portable o prendedor Longitud del cable = 5 metros VA 1 DP-5SE Sensor portable o prendedor conectado a puerta Requiere cable VX031-5 Longitud del cable = 5 metros VA 1 DP-5DSE Cable de conexión entre unidades VAMP Descripción Referencia Cable modular entre VAMP221 y unidad esclava VAM I/O  Longitud del cable = 1 metro  VX001-1 Cable modular entre VAMP221 y unidad esclava VAM I/O  Longitud del cable = 3 metros VX001-3 Cable modular entre VAMP221 y unidad esclava VAM I/O  Longitud del cable = 5 metros  VX001-5 Cable modular entre VAMP221 y unidad esclava VAM I/O  Longitud del cable = 7 metros  VX001-7 Cable modular entre VAMP221 y unidad esclava VAM I/O  Longitud del cable = 10 metros  VX001-10 Cable modular entre VAMP221 y unidad esclava VAM I/O  Longitud del cable = 15 metros  VX001-15 Cable modular entre VAMP221 y unidad esclava VAM I/O  Longitud del cable = 20 metros  VX001-20 Cable modular entre VAMP221 y unidad esclava VAM I/O  Longitud del cable = 25 metros  VX001-25 Cable modular entre VAMP221 y unidad esclava VAM I/O  Longitud del cable = 30 metros  VX001-30

4 26 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Transformadores de medida para uso  interior y exterior Uso interior Medición Protección Referencia Transformador de corriente (TC) tipo inductivo de 17.5 kV (600 A max) 15VA,cl.0.5 5 VA,5P20 KIC-12 Transformador de corriente (TC) tipo inductivo de 17.5 kV (1500 A max) 30VA, cl. 0.2  30VA, 10P20 KIF-12 Transformador de corriente (TC) tipo inductivo de 17.5 kV (3000 A max) Anillo en IEEE HMV-15 Transformador de corriente (TC) tipo inductivo de 25.8 kV (1500 A max) 30VA,cl.0.2 30 VA, 10P20 KIG-24 Transformador de corriente (TC) tipo inductivo de 38 kV (1500 A max) 20VA,cl.0.5 25 VA,10P20 KIG-34.5 Transformador de potencial (TP) tipo inductivo de 17.5 kV (Sin Fusibles) 100 VA, cl.0.5 ó  50 VA, cl. 0.2 ------- ME-1505 (2/F) Transformador de potencial (TP) tipo inductivo de 17.5 kV (1 Fusible) 100 VA, cl.0.5 ó  50 VA, cl. 0.2 ------- ME-1505 (1/F) Transformador de potencial (TP) tipo inductivo de 25.8 kV IEEE 0.3 W,X,Y VH-20 Transformador de potencial (TP) tipo inductivo de 38 kV 200 VA, cl.0.5 ------- VH-30PT Transformador de potencial (TP) tipo inductivo de 38 kV 20 0 VA, cl .0 .5 ------- VHP-36 Transformador de potencial (TP) tipo inductivo de 17.5 kV 15 VA, cl. 0.5  ó 30 VA, cl. 1.0 ------- VKP-15 Transformador de potencial (TP) tipo inductivo de 7.2 kV IEEE 0.3 W, X, Y, 1.2 Z VLT-5 Uso exterior Medición Protección Referencia Transformador de corriente (TC) tipo inductivo de 17.5 kV (1200 A max) 15VA,cl.0.5 ------- SCA-17 Transformador de corriente (TC) tipo inductivo de 17.5 kV (1200 A max) 25VA,cl.0.5 25 VA, 10P20 SCB-17 Transformador de corriente (TC) tipo inductivo de 17.5 kV (600 A max) 15 VA, cl. 0.5 10 VA, 10P20 SDC-17 Transformador de corriente (TC) tipo inductivo de 25.8 kV (600 A max) 15 VA, cl. 0.5 10VA, 5P20 SDC-24 Transformador de corriente (TC) tipo inductivo de 25.8 kV (1500 A max) IEEE SDD-24 Transformador de corriente (TC) tipo inductivo de 38 kV (600 A max) 15-30VA,cl.0.2S ------- SDC-36 Transformador de corriente (TC) tipo inductivo de 38 kV 1500 A max) 30VA,cl.0.5 20 VA,5P20 SDD-36 Transformador de corriente (TC) tipo inductivo de 38 kV (2000 A max) 50 VA, cl.0.5 50 VA, 10P20 SDF-36 Transformador de corriente (TC) tipo inductivo de 38 kV (1500 A max) 30VA,cl.0.5 50 VA,5P20 SDG-36 Transformador de potencial (TP) tipo inductivo de 17.5 kV 50 VA, cl.0.5 ------- VME-1503 Transformador de potencial (TP) tipo inductivo de 17.5 kV 100 VA, cl.0.5  ó 50 VA, cl. 0.2 ------- VME-1505 Transformador de potencial (TP) tipo inductivo de 38 kV 30 VA, cl. 3P ------- UPE-34.5 Transformador combinado de medida (TC-TP) tipo inductivo de 17.5 kV IEEE 0.2, FS20, 5 VA CME-17.5 Transformador combinado de medida (TC-TP) tipo inductivo de 38 kV IEEE 0.2, FS20, 15VA ó 0.2, 50VA CME-36 CT de Uso Exterior PT de Uso Exterior CT / PT Combinado de Patio

27 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Distribución en media tensión Sistema Modular SM6 - 3 a 36 kV La  gama  SM6  es  un  sistema  modular  para  aplicaciones  hasta  36  kV  compuesto  por  celdas  de  media  tensión  tipo  metalenclosed  (compartimentadas) fabricadas y probadas bajo norma IEC 62271-200 y equipadas con aparatos fijos que utilizan el hexafloruro de azufre  como elemento aislante y medio de corte en los siguientes elementos:●  Seccionador de operación bajo carga●  Interruptor automático Fluarc SF1●  Seccionador de puesta a tierraLas celdas SM6 permiten realizar la parte MT de las subestaciones MT/BT de distribución pública y privada hasta 36 kV,  para niveles de In e  Icc indicadas en las características eléctricas. Además de sus características técnicas, aporta una respuesta a las exigencias en materia de:●  Seguridad de las personas●   Fácil instalación y operación●  Diseño compacto●  Bajo mantenimiento●  Versatilidad en las aplicaciones Características eléctricas de las celdas SM6 Los valores que están a continuación son para temperaturas de trabajo desde -5°C hasta 40°C y en instalaciones a una altitud hasta de  1000 MSNM. Tensión nominal (kV)  7,2 12 17,5 24 36 Nivel de aislamiento Aislamiento 60Hz, 1min (kV rms) 20 28 38 50 70 Aislamiento garantizado (kV rms) 23 32 45 60 80 Aislamiento 1.2/50us (kV pico) 60 75 95 125 170 Aislamiento garantizado 1.2/50us (kV pico) 70 85 110 145 195 Capacidad de apertura - Corriente soportada de corta duración (KA-1 seg) 25 630 - 1250 A  1250A 20 630 - 1250 A  630 - 1250 A  630 - 1250 A  16 630 - 1250 A  630 - 1250 A  630 - 1250 A  12,5 630 - 1250 A  630 - 1250 A  630 - 1250 A  Referencia Descripción celda IM   Celda de llegada a salida de línea con seccionador de operación bajo carga Equipo Base (IM): - Seccionador de operación bajo carga 630 A (SF6) de tres posiciones (Conectado-Desconectado-Tierra)- Juego de barras tripolar para conexión superior 630 A- Mando manual CI2- Dispositivo de bloque con 3 lámparas de presencia de tensión- Bornes para conexión inferior de cable seco unipolar- Resistencia de calefacción Accesorios en opción (IM): - Motorización CI2 + 4 contactos auxiliares- Un (1) Bobina de apertura + contactos- Un (1) Bobina de cierre + contactos- Cuatro (4) contactos auxiliares- Caja de baja tensión- Enclavamiento por llave IM / QM SM6 Product o Certificado RETIE Nuestras celdas cuentan con todas las certificaciones y clasificación de resistencia al arco interno de acuerdo a lo establecido  en el numeral 20.23.3 del RETIE

4 28 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Distribución en media tensión  Sistema modular SM6 - 3 a 36 kV Referencia Descripción celda Cont. IM - Zócalo de elevación (350 o 500 mm)- Contador de operaciones sin señalización- Termóstato   - Planos personalizados QM   Celda de Protección con seccionador de operación bajo carga y base portafusibles Equipo base (QM):    - Seccionador de operación bajo carga 630 A (SF6) de tres posiciones (Conectado-Desconectado-Tierra)- Seccionador de puesta a tierra inferior (aire)- Juego de barras tripolar para conexión superior 630 A- Mando manual CI1- Dispositivo de bloque con 3 lámparas de presencia de tensión- Dispositivo de disparo tripolar por fusión fusibles- Base portafusibles para 3 fusibles normas DIN- Señalización mecánica fusión fusible- Bornes para conexión inferior de cable seco unipolar- Resistencia de calefacción Accesorios en opción (QM): - Motorización CI1 + 4 contactos auxiliares - Cuatro (4) contactos auxiliares   - Caja de baja tensión- Un (1) bobina de cierre ó un (1) bobina de cierre + contactos- Contacto eléctrico de señalización fusión fusible   - Enclavamiento por llave   - Zócalo de elevación (350 o 500 mm) - Contador de operaciones sin señalización - Tres (3) fusibles normas DIN   - Termóstato   - Planos personalizados  GAM-0  Celda de remonte de cables sin barraje Equipo base (GAM-0): - Juego de accesorios para sujeción de cable GAM-1  Celda de remonte de cables con barraje horizontal - Juego aisladores soportes (Horizontal)   - Juego de barras tripolar 630 A para conexión superior con celda contigua SM6 GAM-2  Celda de remonte de cables con barraje horizontal y vertical Equipo base (GAM-2): - Juego aisladores soportes (Horizontal)   - Juego de barras tripolar 630 A para conexión superior con celda contigua SM6- Bornes para conexión inferior de cable seco unipolar  NSM-0  Celda de transferencia manual de red prioritaria (N) Reserva de una red publica (S) con seccionador de operación bajo carga Equipo base (NSM-0): - Dos (2) seccionadores de operación bajo carga 630 A (SF6) de tres posiciones  (Conectado-Desconectado-Tierra )- Enclavamiento mecánico.- Bornes para conexión inferior de cable seco unipolar - Dos (2) juegos de barras tripolar para conexión superior 630 A y accesorios de conexión. IM / QM IM / QM Nuestras celdas cuentan con todas las certifi caciones y clasifi cación de resistencia al arco interno de acuerdo a lo establecido  en el numeral 20.23.3 del RETIE Product o Certificado RETIE

29 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4  Referencia  Descripción celda  Cont. NSM-0  - Dos (2) mandos manuales CI2  - Dos (2) dispositivos de bloque con 3 lámparas de presencia de tensión  - Bornes para conexión inferior de cable seco unipolar  - Dos (2) resistencias de calefacción  Accesorios en opción (NSM-0):  - Cuatro (4) Contactos auxiliares  - Caja de baja tensión  - Dos (2) zócalos de elevación (350 o 500mm)  - Pilotos de señalización  - Planos personalizados  - Celda de remonte de cables GAM-0  NSM-1 Celda de transferencia automática de red prioritaria (N) y reserva de una red publica(S) con seccionador de operación bajo carga (Detección de ausencia de tensión) Equipo base (NSM-1):  - Dos (2) seccionadores de operación bajo carga 630 A (SF6) de tres posiciones (Conectado-Desconectado-Tierra)  - Enclavamiento mecánico y eléctrico.  - Bornes para conexión inferior de cable seco unipolar  - Compartimiento de control  - Dos (2) juegos de barras tripolar para conexión superior 630 A  - Dos (2) mandos motorizados CI2  - Dos (2) dispositivos de bloque con 3 lámparas de presencia de tensión  - Equipo de automatismo.  - Bobinas de apertura y cierre a tensión.  - Bloque autónomo para la alimentación de las bobinas y motorizaciones  - Bornes para conexión inferior de cable seco unipolar  - Dos (2) resistencias de calefacción  - Pilotos de señalización Accesorios en opción (NSM-1):  - Cuatro (4) contactos auxiliares  - Enclavamiento por cerradura  - Dos (2) zócalos de elevación (350 o 500mm)  - Planos personalizados  - Celda de remonte de cables GAM-0  NSM-2 Celda de transferencia automática de red prioritaria (N) y emergencia de un grupo electrógeno con seccionador de operación bajo carga (Detección de ausencia de tensión)  Equipo base (NSM-2):  - Dos (2) seccionadores de operación bajo carga 630 A (SF6) de tres posiciones (Conectado-Desconectado-Tierra)  - Enclavamiento mecánico y eléctrico  - Bornes para conexión inferior de cable seco unipolar  - Compartimientos de control  - Dos (2) juegos de barras tripolar para conexión superior 630 A  - Dos (2) mandos motorizados CI2  - Dos (2) dispositivos de bloque con 3 lámparas de presencia de tensión  - Equipo de automatismo.  - Bobinas de apertura y cierre a tensión.  - Bloque autónomo para la alimentación de las bobinas y motorizaciones  - Bornes para conexión inferior de cable seco unipolar  - Dos (2) resistencias de calefacción  - Pilotos de señalización Distribución en media tensión Sistema modular SM6 - 3 a 36 KV NSM BARRAS NSM CABLES Nuestras celdas cuentan con todas las certifi caciones y clasifi cación de resistencia al arco interno de acuerdo a lo establecido  en el numeral 20.23.3 del RETIE Product o Certificado RETIE

4 30 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Distribución en media tensión sistema  modular SM6 - 3 a 36 KV GBC-A GBC-B  Referencia  Descripción celda Cont. NSM-2  Accesorios en opción (NSM-2):  - Cuatro (4) contactos auxiliares  - Enclavamiento por cerradura  - Dos (2) zócalos de elevación (350 o 500mm)  - Planos personalizados  - Celda de remonte de cables GAM-0 GBC-A  Celda de medida con entrada por cables salida por barra  Equipo base (GBC-A):  Celda preparada para alojar  - Dos (2) ó tres (3) transformadores de intensidad  - Dos (2) ó tres (3) transformadores de tensión  - Juego de barras tripolar para conexión superior 630 A  - Caja de baja tensión superior apta para instalación de contador de energía  - Resistencia de calefacción  Accesorios en opción (GBC-A): - Zócalo de elevación (350 o 500mm) GBC-B  Celda de Medida entrada y Salida por Barras ( Solo hasta 17.5 kV )  Equipo Base (GBC-B):  Celda Preparada para alojar  - Dos (2) ó tres (3) transformadores de intensidad  - Dos (2) ó tres (3) transformadores de tensión  - Juego de barras tripolar para conexión superior 630 A  - Caja de baja tensión superior apta para instalación de contador de energía  - Resistencia de calefacción  Accesorios en Opción (GBC-B):  - Zócalo de Elevación (350 o 500mm) GBC-C  Celda de medida entrada por cables - Salida por cables ( Solo hasta 17.5 kV )  Equipo base (GBC-C):  Celda preparada para alojar  - Dos (2) ó tres (3) transformadores de intensidad  - Dos (2) ó tres (3) transformadores de tensión  - Juego de barras tripolar para conexión superior 630 a  - Caja de baja tensión superior apta para instalación de contador de energía  - Resistencia de calefacción  Accesorios en opción (GBC-C):  - Zócalo de elevación (350 o 500mm) DM1-A  Celda de protección con interruptor  Equipo base (DM1-A):  - Compartimiento de baja tensión  - Interruptor automático Fluarc SF1 en SF6 - Relé de protección ( 50/51,50N/51N )  - Un (1) seccionador de operación sin carga en SF6 tipo Cs  - Tres (3) transformadores de corriente del tipo toroidal ( LPCT )  - Bornes para conexión inferior de cable seco unipolar  - Un (1) seccionador de puesta a tierra inferior en aire con poder de cierre  - Juego de barras tripolar para conexión superior 630 A Nuestras celdas cuentan con todas las certificaciones y clasificación de resistencia al arco interno de acuerdo a lo establecido  en el numeral 20.23.3 del RETIE Product o Certificado RETIE

31 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Distribución en media tensión  Sistema modular SM6 - 3 a 36 kV Referencia Descripción celda Cont. DM1-A   - Mando interruptor automático “”RI”” motorizado, con bobinas de cierre y apertura - Un (1) mando seccionador manual dependiente CS - Un (1) seccionadores de puesta a tierra superior en SF6 sin poder de cierre (enclavamiento de panel)- Un (1) dispositivo de bloque con 3 lámparas de presencia de tensión - Resistencia de calefacción controlada por termóstato - Pilotos de señalización  Accesorios en opción para la celda (DM1-A): - Contactos auxiliares del mando CS - Enclavamiento por cerradura en mando CS (consultar)- Zócalo de elevación (350 o 500mm)- Tres (3) transformadores de potencial (17.5 o 36 kV)- Equipo de medición- Relé de protección SEPAM 1000 plus (Subestación - Motor - Transformador)- Bloque autónomo 24 Vdc para la alimentación de las bobinas, motorización y relé de protección. Accesorios en Opción para el interruptor automático SF1: - Cuatro (4) contactos auxiliares - Bobinas de apertura de mínima tensión (MN) + contactos - Bobina de apertura (MX) + contactos - Contador de operaciones sin señalización DM1-A DM1-D (right only) Nuestras celdas cuentan con todas las certificaciones y clasificación de resistencia al arco interno de acuerdo a lo establecido  en el numeral 20.23.3 del RETIE Product o Certificado RETIE

4 32 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Main Section Aux. Section Soluciones arranque motor en media  tensión Motorpact Arrancador directo Tensión de red:  2400 hasta 6900 V Calibres:   200, 400, 450 y 720 A Está compuesto por: compartimento BT, seccionador, fusibles limitadores de corriente, contactor en vacío, protección de sobre carga.• Normas:  UL347,  ANSI  C19.7,  IEC  60470,  60529, 60694, 60129, 62271-102, 62271-200• Certifi caciones: cULus, IEC IBC 2000 (Seismic) CA & HI• Ahorro de espacio• Bajo mantenimiento• Alta confi abilidad• Fácil de usar• Incomparable rendimiento• Alta seguridad Motorpact autotransformador Hasta 450 A• Arranque a tensión reducida con taps 50, 65 y 80%• Reduce el par y la corriente de arranque• Servicio estándar o severo• Arc Resistant Tipo B en opción• Incluye para-rayos Motorpact Soft Star Hasta 400 A • Reduce el par y limita la corriente de arranque• Protección contra sobrecarga, baja corriente, pérdida de carga, Jam protection, desbalance e inversión de fases• Control digital, terminal LCD• Funciones de medida: V, I, PF, KVAR, kW• Contactor de By-pass en vacío• Arc Resistant tipo B en opción Motorpact Smart Start  Reduzca los costos de implementación de arranques suaves hasta un 65% por motor.Diseñado y probado para diversas aplicaciones• Oil & Gas• Minas, Metales y Minerales• Plantas de tratamiento de agua• Estaciones de bombeo• Aplicaciones marinas Aguas Oil & Gas MMM Aplicaciones  Marinas

33 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Distribución primaria media tensión Celdas aisladas en aire hasta 40.5 kV Las celdas de distribución primarias han  sido  diseñadas,  probadas  y  certifi cadas  bajo normas internacionales, teniendo como  base los más altos estándares de calidad  para  aumentar  en  sus  sistemas  eléctricos  la  seguridad  y  confi abilidad  que  sus  procesos  requieren.  Todas  nuestras  gamas  de  tableros  cuentan  con  certifi caciones  de  conformidad  respecto a la norma de fabricación, emitidas por  laboratorios internacionales acreditados y de alto  reconocimiento internacional en todas y cada  una de las  etapas evolutivas de la celda. Distribución primaria media tensión Celdas con tecnología GIS hasta 52 kV GHA GMA GBGS-0 GBGS-2 Además  de  las  características  naturales  en  seguridad y confi abilidad que entregan nuestras  celdas con tecnología GIS, el mantenimiento se  disminuirá ya que tanto los compartimentos de  barraje como los de interruptor automático no  requieren ser accesibles durante su vida útil. Gama tablero GMA CBGS-0 GHA CBGS-2 Norma fabricación IEC IEC IEC IEC Voltaje nominal [kV] 24 36 36 40.5 52 Máxima capacidad de corriente [A] 2500 2000 2500 2500 1600 Máxima capacidad corriente de cortocircuito [kA] 31,5 31.5 40 31.5 25 Tecnología de corte Vacío SF6 Vacío SF6 Uso Interior Interior Interior Interior Arco interno IAC-AFLR IAC-AFLR IAC-AFLR IAC-AFLR Gama tablero PIX NEX DNF7 F400 MASTERCLAD MOTORPACT Norma fabricación IEC IEC IEC IEC ANSI IEC NEMA Voltaje nominal [kV] 17,5 24 17,5 24 40.5 40.5 13.8 27 7.2 Máxima capacidad de corriente [A] 4000 2500 2500 2000 3150 3150 3000 2750 400 720 Máxima capacidad corriente de cortocircuito [kA] 40 31.5 31.5 25 31.5 31.5 16 a 63 50 Tecnología de corte Vacío Vacío Vacío / SF6 SF6 Vacío Vacío Uso Interior y exterior Interior Interior Interior Interior Arranque motor Arco interno IAC-AFLR IAC-AFLR IAC-AFLR IAC-AFLR ARC RESISTANT ARC RESISTANT PIX NEX DNF7 F400 MasterClad Motorpact Nuestras celdas cuentan con todas las certifi caciones y clasifi cación de resistencia al arco interno de acuerdo a lo establecido  en el numeral 20.23.3 del RETIE

4 34 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Distribución secundaria media tensión Celdas para sistemas hasta 36 kV Distribución en media tensión Transformadores de distribución TRIHAL El ahorro de espacio, seguridad en la operación,  la facilidad de instalación, el bajo mantenimiento,  la  continuidad  del  servicio,  la  confi abilidad  del  sistema y la versatilidad ofrecida hacen que sus  sistemas en Media Tensión le brinden la mayor  confi abilidad que sus procesos merecen. Gama tablero SM6 SM6 Ringmaster RM6 Flusarc Premset Tecnología de fabricación AIS AIS GIS GIS GIS 2SIS Norma fabricación IEC IEC IEC IEC ANSI IEC Voltaje nominal [kV] 12 24 36 13.8 12 17.5 24 36 15 Máxima capacidad de corriente [A] 1250 1250 1250 630 630 630 630 Máxima capacidad corriente de cortocircuito [kA] 25 20 25 21 25 21 20 25 25 Tecnología de corte SF6 / Vacío SF6 SF6 SF6 Vacío Vacío Uso Interior Interior RMU Exterior Interior Interior - Exterior Interior - Exterior Arco interno IAC-AFL IAC-AFL IAC IAC IAC IAC  AIS: Celda con Aislamiento en Aire GIS: Celda con Aislamiento en Gas TRIHAL es un transformador trifásico de tipo seco (clase térmica F) con bobinados encapsulados y moldeados en vacío en una resina epoxy  que contiene una carga activa,  opción cobre y aluminio Esta carga, compuesta esencialmente de alúmina trihidratada, ha dado origen a la marca TRIHAL, transformadores secos de instalación de  interior. El comportamiento de estos  transformadores ante el fuego es de ignifución, es decir, en caso de incendio el transformador tiene la  capacidad de autoextinguir sus llamas, no siendo así un elemento propagador de la llama. • Gama distribución BT/MT:  Estándar de 100 a 2500 kVA hasta 36 kV.• Gama potencia MT/MT: Hasta 15 MVA y 36 kV.• Tecnología de fabricación:•   Bobinado MT continuo de gradiente lineal sin entrecapas.•   Bobinado BT en banda aisladas con película aislante de clase F.•   Sistema de encapsulado ignifugado.• Comportamiento ante el fuego: Ensayo F1 según el documento europeo HD 464 S1. •  Ensayos climáticos:  Trihal resiste las variaciones de carga y sobrecargas así como las agresiones atmosféricas. Trihal es clase C3,  E3 según el documento europeo HD 464 S1 y la norma UNE 21538-1. • Calidad: Conforme a la norma internacional ISO-9001.  Transformadores de Media  Tensión / Baja Tensión Transformadores encapsulados en resina Gama TRIHAL SM6 Ringmaster RM6 Flusarc Premset

35 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Distribución en media tensión Transformadores de distribución  RESIGLAS RESIGLAS solución perfecta para aplicaciones especiales El transformador Resiglas es resistente al fuego y es auto extinguible. Su construcción robusta y la fl exibilidad que su diseño ofrece están de  acuerdo al cumplimiento de requisitos especiales de las instalaciones.Los transformadores secos Resiglas, encapsulados en resina epoxi, cumplen con todas las exigencias establecidas para transformadores  de distribución y son la solución  perfecta para la sustitución de transformadores en aceite PCB.Gracias al aislamiento de las bobinas en resina epoxi por medio del sistema de refuerzo con fi bras de vidrio, así como la inmunidad a  intemperies y resistencia al fuego en las clases E1, F1,C1, el Resiglas proporciona ventajas considerables sobre los transformadores secos  convencionales:• Posee mayor robustez mecánica en función del proceso de encapsulamiento al emplear fi lamentos continuos de fi bras de vidrio• Soporta de mejor manera los esfuerzos de corto-circuito y movimientos sísmicos• Soporta de mejor manera las tensiones transitorias• Ofrece mayor seguridad en el transporte de larga distancia• Los canales de ventilación exclusivos de esta tecnología, proporcionan un excelente desempeño cuando se utiliza la ventilación forzada• Ofrece una mayor fl exibilidad de proyecto para atender necesidades del sistema (dimensiones, impedancia,...). Características principales: • Potencia: 0,15 hasta 25 MVA• Clase de tensión: Hasta 36 kV• Grado de protección: IP-00 / IP-21 / IP-44 / IP-54 (otros bajo consulta)• Clase de temperatura: F/H• Elevación de temperatura: B / F / H• Impedancia: de acuerdo a la necesidad del proyecto• Clase E1 / F1 / C1• Material de los bobinados: Cobre o Aluminio• Nivel de ruido de acuerdo con la NBR 10295• Normas: IEC 60076-11 / NBR 10295 / NBR 5356 / NR10 / NBR 14039• Características y proyectos especiales bajo consulta. Resiglas es un transformador innovador, diseñado especialmente para aplicaciones especiales. Consúltenos. RESIGLAS

4 36 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Distribución aérea media tensión Reconectores trifásicos -  Nulec hasta 38 kV Reconectadores para uso exterior que utilizan técnica de interrupción en vacío y aislamiento en resina epoxicicloalifatica o SF6 según el tipo. Se utilizan en la sección media tensión en subestaciones en sistemas de distribución pública de energía y en subestaciones de distribución  para usuarios con acometida en media tensión hasta 38 kV. Se utilizan también en redes aéreas de distribución pública de energía eléctrica  para automatización de las mismas con el uso conjunto de seccionalizadores. Norma: ANSI C37.60 Tipo U27 N15 N38 N38 Tensión máxima nominal kV 15 15,5 38 38 Corriente contínua nominal A 630 630 630 800A Nivel de aislación al impulso kV 110 110 170 170 Frecuencia Hz 60 60 60 60 Aislamiento - EPOXY SF6 SF6 SF6 Extinción de arco - Vacío Vacío Vacío Vacío Cap. de interrupción de falla kA 12,5 12,5 12,5 16 Nota: Los reconectadores Nulec cuentan con la función de transferencia automática como suministro estándar, de tal forma que con 2 reconectadores se puede suplir la exigencia escrita  en el RETIE. Art. 39 item ( e ) que enuncia: Las clínicas, hospitales y centros de salud que cuenten con acometida eléctrica de media tensión, preferiblemente deben disponer de una  transferencia automática en media tensión que se conecte a dos alimentadores. Controlador ADVC2  - El controlador más poderoso del mercado- Más protocolos de comunicación- Más ventajas de control y supervisión.- Fácil integración en aplicaciones Smart Grid- Funciones integradas de loop automation y transferencias automáticas- Kit de calidad de energía Reconectador Serie U Product o Certificado RETIE N series W series ADVC2

37 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Distribución aérea media tensión Seccionador aéreo trifásico,  telecontrolado hasta 52 kV La continuidad de servicio es el objetivo principal hoy en día. El PM6, uniendo confiabilidad y telemando, constituye la mejor respuesta a  este desafío.La utilización de los PM6 en modo seccionalizador en conjunto con otros equipamentos de protección, logran reconfigurar la red disminuyendo  la cantidad de usuarios afectados en caso de una falla permanente y aumentando la confiabilidad del sistema de distribución.De esta manera, se contribuye a la disminución en la duración de los cortes de energía y por consiguiente la reducción de los costos generados por la no calidad de servicio de la red. Características: • 24kV, 400/630A, 12.5kA 1s• 36kV, 630A, 16kA 1s• 52kV, 630A, 12.5kA 3s• Conformidad IEC 60265-1 IEC 62271-200 / 102• Conformidad IEC 60265-1• Envolvente metálica en acero inoxidable de alta calidad• Funciones de seccionalizador• Partes activas libres de mantenimiento• Partes activas libres de mantenimiento• Telecontrol por el T200P 1. Seccionador en SF62. Mando eléctrico3. Conectores de media tensión Seccionador, TP’s y Pararrayos4. Varilla del mando manual5. Mando manual6. Gabinete de control y comunicación7. Enclavamiento mecánico8. Pértiga Ventajas: • Resistente a severas condiciones ambientales• Puede ser controlado manualmente• Flexibilidad, puede instalarse horizontal o verticalmente• Máxima confiabilidad de servicio• Muy compacto y fácil de instalar Product o Certificado RETIE PM6 Easergy T200P

4 38 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Bancos de condensadores de media  tensión Aplicaciones Compensación motor - Bancos fijos Bancos automáticos Referencia CP214  CP214SAH   CP253 CP253SAH Diagrama trifilar Tensión máxima Hasta 12 kV Hasta 12 kV Hasta 12 kV Conexión Condensadores trifásicos en configuración delta Condensadores trifásicos hasta 900 kvar, condensadores  monofásicos conectados en doble estrella para potencias superiores Protección  Fusibles tipo HRC ( )  Fusibles tipo HRC ( ) Potencia máxima 2 x 450, i.e. 900 kvar Hasta 4500 kvar Hasta 4000 kvar Aplicaciones industriales SAH: Con reactáncia de desintonización. HRC: Fusible de alta capacidad de ruptura. CT: Transformador de corriente Para potencias superiores favor consultarnos CP 214 CP 227SAH CP 253 CP 254 DE90082

39 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Bancos de condensadores de media  tensión Aplicación General Aplicación en Energía Aplicaciones Banco fijo Banco automático Sistema de distribución  banco fijo  Sistema de distribución  y transporte banco fijo  o automático Referencia CP227  CP254 CP229 CP230 Diagrama trifilar Tensión máxima Hasta 36 kV Desde 12 hasta 36 kV Hasta 36 kV Superior a 36 kV Conexión Condensadores monofásicos en conexión doble estrella Condensadores monofásicos  en conexión doble estrella o  conexión H Protección Desbalance por CT y relé Desbalance por CT y relé Potencia máxima 12 x 600, i.e. 7200 kvar 12 x 480, i.e. 5760 kvar Favor consultar Favor consultar SAH bajo pedido SAH bajo pedido SAH bajo pedido SAH bajo pedido SAH: Con reactáncia de desintonización. HRC: Fusible de alta capacidad de ruptura. CT: Transformador de corriente Para potencias superiores favor consultarnos Unidades monofásicas Unidades trifásicas ●1 ó 2 bushings en porcelana ●Desde 50 kvar hasta 900 kvar ●Desde 1 kV hasta 14 kV ●BIL hasta 170kV (Ui=36kV) ●Con o sin fusibles internos ● Cumplimiento con IECG0871 (RETIE) ●3 bushings (conexión delta) ●Desde 50 kvar hasta 450 kvar ●Desde 1 kV hasta 12 kV ●BIL hasta 75kV (Ui=12kV) Condensadores en media tensión DE90082 DE90082 DE90082 DE90082

4 40 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Distribución aérea media tensión Seccionador en aire SBC hasta 36 kV La gama de seccionadores e interruptores-seccionadores SBC es de tipo basculante, con sistema de apertura vertical, son empleados en  las redes de distribución para garantizar el seccionamiento efectivo y corte visible del sistema. Características: • 24kV, 630A, 20kA 1s• 36kV, 630A, 20kA 1s• Aisladores poliméricos o en porcelana• Instalación horizontal o vertical• Corte visible• Rápida apertura de la cuchilla auxiliar• Conforme a normas IEC 62271-102, IEC 60265-1 1.  Aisladores poliméricos o en porcelana2.  Parte conductora cobre electrolítico3.  Dispositivo de cierre brusco (solo montaje horizontal)4.  Bastidor y bases5.  Unidad interruptora Distribución aérea media tensión Seccionador en aire TRLF hasta 36 kV Tecnología probada en campo para redes de distribución confiables y de alta calidad, cuando se requieren 1250A. Características: • Voltaje nominal hasta 36kV, 1250A, 20 a 50 kA 1s• Aisladores en porcelana• Instalación horizontal o vertical• Corte visible• Mecanismo de operación manual o motorizado Ventajas: • Alto desempeño en condiciones climáticas extremas• Adaptable a diferentes configuraciones• Instalación horizontal y vertical en cualquier tipo de poste Ventajas: • Alta confiabilidad incluso bajo severas condiciones de operación.• Opciones flexibles de diseño• Mantenimiento mínimo requerido• Construcción robusta Product o Certificado RETIE

41 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 Servicios avanzados de eficiencia energética Sistemas de gestión y calidad de la Energía - Power Monitoring Expert •  Solución completa para la administración de la calidad y confiabilidad de la  energía eléctrica. •  Aplicación  que  permite  localizar  las  fuentes  de  transitorios,  armónicos  y  pérdidas, así sean externos o internos a la instalación. •  Realiza  recolección,  procesamiento,  análisis,  almacenamiento  y  uso  compartido de los datos para toda la empresa. •  Capaz de crear perfiles de uso, para así poder distribuir las cargas a fin de  evitar picos de demanda. •  Diseñado para proporcionar información y herramientas de análisis necesarias  para tomar decisiones confiables, evitando costos adicionales. Supervisión de sistemas de energía - Power Scada Expert •  Sistema  SCADA  dedicado  al  monitoreo  y  control  en  tiempo  real  de  los  sistemas eléctricos. •  Solución  completa  para  sistemas  pequeños,  medianos  y  grandes  (+2.000  dispositivos, +200k tags). •  Creado para atender las necesidades específicas de los operadores, ofrece un  óptimo rendimiento de tiempo con secuencia de eventos y alarmas cada 1 ms. •  Total confiabilidad a través de arquitecturas redundantes Estudios para la corrección de armónicos en BT y MT •  Estudios  de  pérdidas  por  armónicos  y  cumplimiento  de  reglamentación  nacional. •  Estudio de los fenómenos relacionados con la degradación de la calidad de la  energía eléctrica. •  Suministro de soluciones para la corrección de armónicos, caídas de voltaje y  sobretensiones de maniobra. •  Solución  completa  para  mejorar  la  calidad  de  la  energía  de  su  sistema  eléctrico. •Estudios para establecer soluciones de filtrado activo. Sistema de gestión admimistrativa de  energéticos y emisiones HG - ION EEM •  Gestión total de la cadena de energía y de su impacto en los procesos, y la  evaluación de las emisiones de GHG (Green House Gases). •  Exposición total de las oportunidades de aplicación de eficiencia energética,  a través de un enfoque holístico que integra toda la información pertinente,  incluida  la  electricidad  y  otras  energías  involucradas  en  los  procesos  industriales,  recoge  los  datos  de  los  sistemas  de  supervisión  de  energía,  procesos y BMS existentes, información sobre el clima y el tratamiento de  datos de precios en tiempo real. •  Preparación de información precisa y confiable, adaptado a las necesidades  de  cada  stakeholder,  lo  que  permite  la  toma  de  decisiones  operativas  y  financieras. •  Modelado  y  análisis  del  desempeño  energético  a  través  de  múltiples  dimensiones de consumo, emisiones de gases, costo, tiempo y calidad,  apuntando  a  oportunidades  como  mejor  retorno  de  inversión,  definición  de objetivos con total claridad a fin de ser presentados a la junta directiva,  descripción  de  indicadores  clave  de  rendimiento  (KPIs),  verificación  de  hechos y optimización de los procesos de contratación. Soluciones para regeneración en cargas de alta inercia •  Solución  Schneider  Electric AFE  (Active  Front  End)  para  el  control  de  la  velocidad en accionamientos de cargas de alta inercia, con freno constante y  alto ciclo regenerativo (grandes grúas, centrífugas, bobinadores, elevadores,  etc). •  Los mayores beneficios de la solución están asociadas con los bajos costos  de  la  operación  debido  a  las  exportaciones  de  energía,  la  reducción  de  armónicos y el alto rendimiento energético. Soluciones para corrección de armónicos •  Medición en campo de la calidad de la energía.•  Estudios de ingeniería para determinar soluciones técnicas en media y baja  tensión. •  Aplicación de filtros activos para la corrección de armónicos (Accusine).

4 42 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 Servicios de base instalada en distribución y potencia Servicios de ingeniería Antes  de  planear  el  futuro  de  su  instalación,  usted  necesita  una  completa  evaluación y análisis de resultados para optimizar su instalación y priorizar sus  inversiones.Los  servicios  de  iIngeniería  de  Schneider  Electric  se  enfocan  en  asegurar  la  seguridad y confiabilidad en la operación de su instalación. •  Servicios  de  evaluación  de  instalaciones  eléctricas  MP4.  A  partir  de  esta  evaluación se obtienen cuatro planes de mejora•  Plan de mantenimiento•  Plan de modernización•  Plan de monitoreo•  Plan de  Management  o gestión •  Estudios de Ingeniería •  Análisis de coordinación de protecciones•  Análisis de corto circuito•  Análisis de arco eléctrico Servicios de instalación Si  usted  está  adquiriendo  nuevos  equipos,  Schneider  Electric  cuenta  con  los  siguientes servicios para optimizar su inversión a través de todo su ciclo de vida.•  Comisionamiento y puesta en servicio•  Extensión de garantía•  Servicios de entrenamiento•  Soporte en partes de repuesto Servicios de mantenimiento y pruebas Un  efectivo  programa  de  mantenimiento  minimiza  el  riego  de  presencia  de  fallas inesperadas en los equipos. Contratos o acuerdos de mantenimiento son  ofrecidos por  Schneider Electric de acuerdo con las necesidades específicas de  la instalación. •  Soluciones de mantenimiento predictivo •  Análisis termográfico•  Monitoreo de descargas parciales a través de la herramienta  ProCorona •  Diagnóstico de interruptores mediante el uso de la herramienta  Prodiag •  Mantenimiento preventivo y pruebas •  Contratos de mantenimiento multianual •  Servicios  adicionales •  Seguimiento  a  plan  de  mantenimiento  de  la  base  instalada  con  la  herramienta  IBSuite •  Configuración de relés de protección y medidores•  Mantenimiento  y  reparación  de  variadores  de  velocidad  y  arrancadores  suaves •  Mantenimiento a UPS Soluciones de modernización y actualizaciones Todos los equipos que han sido bien mantenidos por muchos años al entrar  en  su  etapa  de  obsolescencia  necesitaran  actualizaciones  para  adaptar  e  incorporar componentes con ventajas tecnológicas de última generación. Para  esto Schneider Electric  cuenta con programas de modernización y actualización  diseñados para modernizar y extender la vida útil de equipos eléctricos. •  Soluciones de modernización en sistemas de distribución de potencia •  Soluciones  de  Retrofit  para  equipos  en  media  y  baja  tensión  mediante  programa  ECOFIT •  Reemplazo directo por componentes equivalentes de última tecnología •  Actualización de centros de control de motores •  Reemplazo directo de componentes•  Retrofit  de gavetas •  Servicios adicionales •  Reacondicionamiento de interruptoresActualización de relés de protección

43 4 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 4 La oferta está estructurada en las fases del ciclo de vida de los equipos: •Operación.•Modernización.  Beneficios de modernizar su base instalada Las  soluciones  y  servicios  de  modernización  favorecen  al  cliente  desde  el  punto de vista técnico y de la producción, con beneficios como:•  Extensión de la vida útil de los equipos sin tener que invertir en una nueva  implementación. •  Reducción de tiempo de inactividad de la producción en el momento de la  migración gracias a nuestras nuevas soluciones técnicas. •  Disposición de productos de última tecnología.•  Retoma de equipos obsoletos.•  Capacidad  de  retornar  rápidamente  a  la  antigua  plataforma  en  caso  de  emergencia. Estrategias de migración Contamos  con  soluciones  electromecánicas  y  de  software  que  permiten  al  cliente reducir considerablemente los riesgos y los tiempos de inactividad en  los procesos de modernización con opciones como:•Utilización del cableado existente y adaptación de las partes mecánicas.•Conversión, transcripción y revisión del programa. Contamos con 3 estrategias de migración: Solución total:  Requiere actualización de CPU, actualización de racks  de extensiones, recableado en borneras de módulos IO, reprogramación de la  lógica de control. Actualización total del sistema. Solución parcial:  Solo se requiere invertir en la actualización de las  CPUs ya que los racks de E/S o módulos de IO antiguos son compatibles con  ellas. No se requiere intervención del cableado existente. Para todos los casos de base instalada en automatización ofrecemos retoma de equipos obsoletos Equipamiento  inicial Tipo Plataforma objetivo Parcial Progresiva Total Modicon 984 Serie 800 X M340 X Premium X X X Quantum Telemecanique TSX Serie 7 X M340 X X X Premium X Quantum Modicon Compact X X M340 X Premium X Quantum Solución Progresiva:  Se requiere la actualización de CPU y Racks  de  E/S  o  módulos  de  IO,  manteniendo  el  cableado  existente  gracias  a  la  tecnología de Shneider Electric. Nuevo Unity PLC(M340, Premium, Quantum) Extensión o RackExistente Extensión o RackExistente Nuevo Unity PLC(M340, Premium, Quantum) Nuevo o RackExtensión Nuevo o RackExtensión Servicios de base instalada en  automatización
