Lista de precios 2015 Schneider Electric - capítulo 1 Baja Tensión
Actualizado en febrero de 2015, la compañía presenta sus tarifas relativas a baja tensión

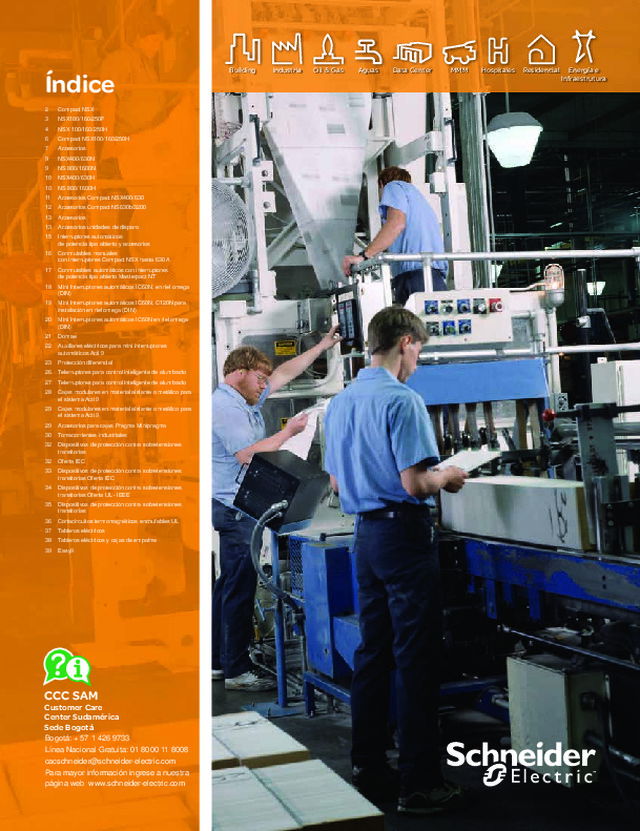

Índice Industria Building Data Center Aguas Oil & Gas Hospitales MMM Residencial Energía e Infraestrutura Bogotá: + 57 1 426 9733 Línea Nacional Gratuita: 01 8000 11 8008 [email protected] Para mayor información ingrese a nuestra página web www.schneider-electric.com CCC SAM Customer Care Center SudaméricaSede Bogotá 2 Compact NSX 3 NSX100/160/250F 4 NSX 100/160/250H 6 Compact NSX100/160/250H 7 Accesorios 9 NSX400/630N 9 NS 800/1600N 10 NSX400/630H 10 NS 800/1600H 11 Accesorios Compact NSX400/630 12 Accesorios Compact NS630b/3200 13 Accesorios 13 Accesorios unidades de disparo 15 Interruptores automáticosde potencia tipo abierto y accesorios 16 Conmutables manualescon interruptores Compact NSX hasta 630 A 17 Conmutables automáticos con interruptoresde potencia tipo abierto Masterpact NT 18 Mini Interruptores automáticos IC60N, en riel omega (DIN) 19 Mini Interruptores automáticos IC60N, C120N para instalación en riel omega (DIN) 20 Mini Interruptores automáticos IC60N en riel omega (DIN) 21 Domae 22 Auxiliares eléctricos para mini interruptores automáticos Acti 9 23 Protección diferencial 26 Telerruptores para control inteligente de alumbrado 27 Telerruptores para control inteligente de alumbrado 28 Cajas modulares en material aislante o metálico para el sistema Acti 9 29 Cajas modulares en material aislante o metálico para el sistema Acti 9 29 Accesorios para cajas Pragma Minipragma 30 Tomacorrientes industriales 32 Dispositivos de protección contra sobretensiones transitorias 32 Oferta IEC 33 Dispositivos de protección contra sobretensiones transitorias Oferta IEC 34 Dispositivos de protección contra sobretensiones transitorias Oferta UL - IEEE 35 Dispositivos de protección contra sobretensiones transitorias 36 Cortacircuitos termomagnéticos enchufables UL 37 Tableros eléctricos 38 Tableros eléctricos y cajas de empalme 39 Easy9
Compact NSX Compact NSX 100/160/250F (85 kA 220/240V 35 kA 440V) LV429772 LV430633 LV431862 Compact NSX100F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV429637 TM16D 11 -16 A 586.200 LV429636 TM25D 18 - 25 A 586.200 LV429635 TM32D 22 -32 A 586.200 LV429634 TM40D 28 - 40 A 586.200 LV429633 TM50D 35 - 50 A 586.200 LV429632 TM63D 44 - 63 A 586.200 LV429631 TM80D 56 - 80 A 655.100 LV429630 TM100D 70 - 100 A 655.100 Compact NSX160F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV430631 TM125D 87 - 125 A 809.800 LV430630 TM160D 112 - 160 A 1.056.800 Compact NSX250F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV431631 TM200D 140 - 200 A 1.458.600 LV431630 TM250D 175 - 250 A 1.478.700 Con unidad electrónica de protección Micrologic 2.2 (Protección LSOI) Compact NSX100F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV429772 40 16 -40 A 1.259.300 LV429770 100 40 - 100 A 1.259.300 Compact NSX160F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV430770 160 64 - 160 A 2.050.000 Compact NSX250F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV431770 250 100 - 250 A 2.729.500 Con unidad electrónica de protección Micrologic 5.2 E (Protección LSI, medición de energía) Compact NSX100F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV429869 40 16 -40 A 4.328.000 LV429868 100 40 - 100 A 4.328.000 Compact NSX160F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV430879 160 64 - 160 A 5.123.000 Compact NSX250F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV431890 250 100 - 250 A 5.782.300 2 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
LV429745 LV429838 Con unidad de disparo magnética MA Compact NSX100F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Im LV429745 MA2.5 15 - 35 A 777.500 LV429744 MA6.3 38 - 88 A 777.500 LV429743 MA12.5 75 - 175 A 777.500 LV429742 MA25 150 - 350 A 777.500 LV429741 MA50 300 - 700 A 777.500 LV429740 MA100 900 - 1400 A 788.600 Compact NSX160F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Im LV430830 MA150 1350 - 2100 A 1.180.800 Compact NSX250F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Im LV431748 MA220 1980 - 3080 A 1.562.400 Con unidad electrónica de protección Micrologic 2.2-M (Protección LSOI protección motor) Compact NSX100F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV429828 25 A 12 - 25 A 1.299.600 LV429827 50 A 25 - 50 A 1.299.600 LV429825 100 A 50 - 100 A 1.299.600 Compact NSX160F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV430985 150 A 70 - 150 A 1.884.700 Compact NSX250F (85 kA 220/240V 35 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV431160 220 A 100 - 220 A 2.294.900 NSX100/160/250F Compact NSX100/160/250F (85 kA 220/240V 35 kA 440V) 3 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
LV431673 LV429772 Con unidad de protección termomagnética TM-D Compact NSX100H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV429677 TM16D 11 -16 A 823.600 LV429676 TM25D 18 - 25 A 823.600 LV429675 TM32D 22 -32 A 823.600 LV429674 TM40D 28 - 40 A 823.600 LV429673 TM50D 35 - 50 A 823.600 LV429672 TM63D 44 - 63 A 823.600 LV429671 TM80D 56 - 80 A 858.600 LV429670 TM100D 70 - 100 A 880.900 Compact NSX160H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV430671 TM125D 87 - 125 A 1.185.100 LV430670 TM160D 112 - 160 A 1.416.200 Compact NSX250H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV431671 TM200D 140 - 200 A 1.727.800 LV431670 TM250D 175 - 250 A 1.946.200 Con unidad electrónica de protección Micrologic 2.2 (Protección LSOI) Compact NSX100H (100 kA 220/240V 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV429792 40 16 -40 A 1.400.300 LV429790 100 40 - 100 A 1.400.300 Compact NSX160H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV430790 160 64 - 160 A 2.900.200 Compact NSX250H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV431790 250 100 - 250 A 3.720.600 NSX 100/160/250H Compact NSX100/160/250H (100 kA 220/240V 65 kA 440V) LV429765 4 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
NSX 100/160/250H Compact NSX100/160/250H (100 kA 220/240V 65 kA 440V) Con unidad electrónica de protección Micrologic 5.2 A (Protección LSI, Amperímetro ) Compact NSX100H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV429794 40 16 -40 A 4.419.100 LV429793 100 40 - 100 A 4.419.100 Compact NSX160H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV430794 160 64 - 160 A 4.783.800 Compact NSX250H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Ir LV431795 250 100 - 250 A 7.090.300 Con unidad electrónica de protección Micrologic 5.2 E (Protección LSI, medición de energía )” Favor consultarnos Con unidad electrónica de protección Micrologic 6.2 A (Protección LSI, amperímetro) Favor consultarnos Con unidad electrónica de protección Micrologic 6.2 E (Protección LSIG , medición de energía) Favor consultarnos LV429794 5 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Compact NSX100/160/250H Compact NSX100/160/250H LV429765 LV429828 Con unidad magnética de protección MA Compact NSX100H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Im LV429765 MA2.5 15 - 35 A 1.296.400 LV429764 MA6.3 38 - 88 A 1.296.400 LV429763 MA12.5 75 - 175 A 1.296.400 LV429762 MA25 150 - 350 A 1.296.400 LV429761 MA50 300 - 700 A 1.296.400 LV429760 MA100 900 - 1400 A 1.307.000 Compact NSX160H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Im LV430834 MA150 1350 - 2100 A 2.139.100 Compact NSX250H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Im LV431756 MA220 1980 - 3080 A 3.254.200 Con unidad electrónica de protección Micrologic 2.2-M (Protección LSOI, protección motor) Compact NSX100H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Im LV429838 25 12 - 25 A 1.952.500 LV429837 50 25 - 50 A 1.952.500 LV429835 100 50 - 100 A 1.962.100 Compact NSX160H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Im LV430991 150 70 - 150 A 2.408.300 Compact NSX250H (100 kA 220/240V 65 kA 440V) Referencia Precio 3P 3d Corriente Nominal In Im LV431170 220 100 - 220 A 3.510.700 Con unidad electrónica de protección 6.2 E-M (protección LSIG, protección motor, medida de energía) Favor consultarnos 6 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Accesorios Compact NSX100/160/250 Adaptador Vigi Contacto auxiliar OF Bobina de tensión MX o MN LV429424 LV430563 Accesorios para unidades Micrologic Trafo para neutro externo en 3P con Micrologic 5/6 Referencia Precio LV429521 25-100 A 880.900 LV430563 150-250 A 914.800 24 V DC accesorio de cableado para Micrologic 5/6 Referencia Precio LV434210 24 V DC Bloque terminal 176.000 LV434212 ZSI accesorio de cableado para NS630b-NW con NSX 530.000 Contacto auxiliar Referencia Precio 29450 OF or SD o SDE( ) o SDV 159.000 29452 OF o SD o SDE( ) o SDVLowLevel 208.800 LV429451 ( )SDE adaptador obligatorio para unidad de disparo TM, MA o Micrologic 2 107.100 SDx módulo de salida para Micrologic Referencia Precio LV429532 SDx modulo 24/415 V AC/DC 353.000 Bloque de disparo SDTAM (Corte avanzado y señal de defecto) para Micrologic 2.2 M / 6.2 E-M Referencia Precio LV429424 SDTAM 24/415 VAC/DC thermal fault module 712.300 Bobinas Referencia Precio Referencia Precio AC Voltaje MX MN 24 V 50/60 Hz LV429384 357.200 LV429404 553.300 110-130 V 50/60 Hz LV429386 357.200 LV429406 553.300 220-240 V 50/60 Hz 208-277 V 60 Hz LV429387 357.200 LV429407 553.300 440-480 V 60 Hz LV429388 357.200 LV429408 553.300 DC” Voltaje MX MN 12 V LV429382 357.200 LV429402 553.300 24 V LV429390 357.200 LV429410 553.300 125 V LV429393 357.200 LV429413 553.300 250 V LV429394 357.200 LV429414 553.300 Módulo de protección de falla a tierra VIGI Tipo Descripción 3P Precio 4P Precio ME NSX100/160 (200 a 440V) LV429212 1.233.800 LV429213 1.604.800 MH NSX100/160 (220 a 440 V) LV429210 1.357.900 LV429211 1.480.800 MH NSX250 (220 a 440 V) LV431535 1.480.800 LV431536 1.480.800 MH NSX100/160 (440 a 550 V) LV429215 1.233.800 LV429216 1.339.800 MH NSX250 (220 a 440 V) LV431533 1.357.900 LV431534 1.381.000 Adaptador Vigi de 4P a breaker de 3P LV429214 54.100 - - 7 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Accesorios Compact NSX100/160/250 LV429338 Mandos Rotativos Referencia Mando rotativo directo Precio LV429337 Mando rotativo directo estándar interruptor automático NSX100-250 261.800 LV429339 Mando rotativo directo emp. roja/amarilla interruptor automático NSX100-250 269.200 LV429341 Accesorio de transformación CCM interruptor automático NSX100-250 240.600 Referencia Mando rotativo prolongado Precio LV429338 Mando rotativo prolongado estándar interruptor automático NSX100-250 323.300 LV429340 Mando rotativo prolongado emp. roja/amarilla interruptor automático NSX100-250 347.700 Bloqueos Referencia Bloqueo para 1 a 3 candados Precio 29370 Interruptor extraíble 51.900 LV429371 Interruptor fi jo 48.200 Referencia Bloqueo del mando rotativo Precio LV429344 Disp. enclav.mando rot. (no incluye cierre) interruptor automático NSX100-250 44.500 41940 Cerradura Ronis 1351B.500 265.000 42888 Cerradura Profalux KS5 B24 D4Z 265.000 Referencia Bloqueo de mando eléctrico Precio LV429449 Enclav.cierr. mando eléct. (incluye cierre) interruptor 146.300 Mando motorizado Mando motorizado con adaptador SDE MT100/160 Referencia Precio AC Voltaje 110-130 V 50/60 Hz LV429433 1.271.000 220-240 V 50/60 Hz LV429434 1.342.000 208-277 V 60 Hz380-415 V 50/60 Hz LV429435 1.342.000 440-480 V 60 Hz DC Voltaje 110-130 V LV429438 1.342.000 MT250 Referencia Precio AC Voltaje 110-130 V 50/60 Hz LV431540 2.226.000 220-240 V 50/60 Hz LV431541 2.226.000 208-277 V 60 Hz380-415 V 50/60 Hz LV431542 2.226.000 440-480 V 60 Hz DC Voltaje 110-130 V LV431545 2.226.000 8 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
NSX400/630N Compact NSX400/630N (85 KA 220/240V 42 KA 440V) NS 800/1600N Con unidad de disparo electrónica Micrologic 2.0 E LV432707 LV432699 Compact NSX400/630N Unidad electrónica Micrologic 2.3 (LSOI protección) Referencia Tipo Precio 3P 3d Ir LV432693 Compact NSX400N (85 kA 220 / 240 V 42 kA 440 V) 400 A 160 - 400 A 2.188.900 LV432893 Compact NSX630N (85 kA 220 / 240 V 42 kA 440 V) 630 A 250 - 630 A 4.594.000 Unidad electrónica Micrologic 5.3 A (LSI protección, ammeter) Referencia Tipo Precio 3P 3d Ir LV432699 Compact NSX400N (85 kA 220 / 240 V 42 kA 440 V) 400 A 160 - 400 A 5.806.700 LV432899 Compact NSX630N (85 kA 220 / 240 V 42 kA 440 V) 630 A 250 - 630 A 6.388.600 Unidad electrónica Micrologic 1.3-M A (I motor protección) Referencia Tipo Precio 3P 3d Ir LV432749 Compact NSX400N 1.3-M (85 kA220 / 240 V 42 kA 440 V) 320 A 1600 - 4160 A 2.968.000 LV432949 Compact NSX630N 1.3-M (85 kA220 / 240 V 42 kA 440 V) 500 A 2500 - 6500 A 3.450.300 Unidad electrónica Micrologic 2.3-M (LSOI motor protección) Referencia Tipo Precio 3P 3d Ir LV432776 Compact NSX400N 2.3-M (85 kA220 / 240 V 42 kA 440 V) 320 A 160 - 320 A 3.490.600 LV432976 Compact NSX630N 2.3-M (85 kA220 / 240 V 42 kA 440 V) 500 A 250 - 500 A 4.259.100 Con unidad electrónica de protección 5.3 E (LSI protección, energy meter) Favor consultarnos Con unidad electrónica de protección 6.3 A (LSIG protección, ammeter) Favor consultarnos Con unidad electrónica de protección 6.3 E (LSIG protección, energy meter) Favor consultarnos Con unidad electrónica de protección 6.3 E-M (LSIG motor protección, energy meter) Favor consultarnos Referencia Tipo Regulación unidad de disparo (A) Capacidad de ruptura Icu Ics (kA) Precio Largo retardo Ir Instantáneo Lm 220 / 240 V 440 V 440 V 34404 NS800N 320 - 800 1,5 A 10 Lr 50 50 50 6.435.300 34408 NS1000N 400 - 1000 1,5 A 10 Lr 50 50 50 9.460.500 34412 NS1250N 500 - 1250 1,5 A 10 Lr 50 50 50 11.973.800 34416 NS1600N 640 - 1600 1,5 A 10 Lr 50 50 50 13.573.300 NS1600 9 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
NSX400/630H Compact NSX400/630N (100 KA 220/240V 65 KA 440V) NS 800/1600H Con unidad de disparo electrónica Micrologic 2.0 E LV432701 LV432750 NS1600 Compact NSX400/630H Unidad electrónica Micrologic 2.3 (LSOI Protección) Referencia Ir Precio LV432695 Compact NSX400H (100 kA 220 / 240 V 65 kA 440 V) 400 A 160 - 400 A 2.320.300 LV432895 Compact NSX630H (100 kA 220 / 240 V 65 kA 440 V) 630 A 250 - 630 A 4.466.800 Unidad electrónica Micrologic 5.3 A (LSI Protección, ammeter) Referencia Ir Precio LV432701 Compact NSX400H (100 kA 220 / 240 V 65 kA 440 V) 400 A 160 - 400 A 6.451.200 LV432901 Compact NSX630H (100 kA 220 / 240 V 65 kA 440 V) 630 A 250 - 630 A 7.095.600 Unidad electrónica Micrologic 1.3-M (I Protección motor) Referencia Ir Precio LV432750 Compact NSX400H 1.3-M (70 kA380 / 415 V) 320 A 1600 - 4160 A 3.225.600 LV432950 Compact NSX630H 1.3-M (70 kA380 / 415 V) 500 A 2500 - 6500 A 3.741.800 Unidad electrónica Micrologic 2.3-M (LSOI Protección motor) Referencia Ir Precio LV432777 Compact NSX400H 2.3-M (70 kA380 / 415 V) 320 A 160 - 320 A 3.739.700 LV432977 Compact NSX630H 2.3-M (70 kA380 / 415 V) 500 A 250 - 500 A 4.903.600 Con unidad electrónica de protección 5.3 E (LSI Protección, energy meter) Favor consultarnos Con unidad electrónica de protección 6.3 A (LSIG Protección, ammeter) Favor consultarnos Con unidad electrónica de protección 6.3 E (LSIG Protección, energy meter) Favor consultarnos Con unidad electrónica de protección 6.3 E-M (LSIG motor Protección, energy meter) Favor consultarnos Referencia Tipo Regulación unidad de disparo (A) Capacidad de ruptura Icu Ics (kA) Precio Térmica Magnética 220/240V 440V 440V 34405 NS800H 320-800 1,5 A 10 Lr 70 65 65 9.744.600 34409 NS1000H 400-1000 1,5 A 10 Lr 70 65 65 12.322.500 34413 NS1250H 500-1250 1,5 A 10 Lr 70 65 65 13.308.300 34417 NS1600H 640-1600 1,5 A 10 Lr 70 65 65 16.561.400 10 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Accesorios Compact NSX400/630 Bobina de tensión MX o MN Contacto Auxiliar Adaptador Vigi Auxiliares Eléctricos Referencia Contactos auxiliares Precio 29450 OF or SD or SDE or SDV 159.000 29452 OF or SD or SDE or SDV low level 208.800 Referencia Bloque de salida SDx para Micrologic Precio LV429532 SDx module 24/415 V AC/DC 353.000 Referencia Bloque de disparo SDTAM (señal de disparo por defecto y acciona) para Micrologic 2.3 M / 6.3 E-M Precio LV429424 STDAM 24/415 V AC/DC thermal fault module 712.300 Bobinas Bobinas Referencia Precio Referencia Precio AC Voltaje MX MN 24 V 50/60 Hz LV429384 357.200 LV429404 553.300 110-130 V 50/60 Hz LV429386 357.200 LV429406 553.300 220-240 V 50/60 Hz 208-277 V 60 Hz LV429387 357.200 LV429407 553.300 440-480 V 60 Hz LV429388 357.200 LV429408 553.300 DC Voltaje MX MN 12 V LV429382 357.200 LV429402 553.300 24 V LV429390 357.200 LV429410 553.300 125 V LV429393 357.200 LV429413 553.300 250 V LV429394 357.200 LV429414 553.300 Referencia Transformador externo para unidades Micrologic 5/6 3P Precio LV432575 400-630 A 325.400 Módulo de protección de falla a tierra VIGI Tipo Descripción 3P Precio 4P Precio MB NSX400/630 (200 a 440V) LV432455 1.604.800 LV429213 1.604.800 MB NSX400/630 (440 a 550 V) LV432453 1.850.800 LV429211 1.480.800 Adaptador Vigi de 4P a breaker de 3P LV432457 55.100 - - 11 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Accesorios Compact NSX400/630 Accesorios Compact NS630b/3200 Mando Rotativo Referencia Mando rotativo directo Precio LV432597 Manija negra estándar 342.400 LV432599 Manija roja sobre fondo amarillo 413.400 LV432606 Accesorio de conversión para MCC 212.000 Referencia Mando rotativo extendido Precio LV432598 Manija estándar prolongada 369.000 LV432600 Manija roja sobre fondo amarillo 422.900 Bloqueos Referencia Bloqueos para 1 a 3 candados Precio 29370 Para interruptor extraíble 51.900 LV432631 Para interruptor Fijo 124.000 Referencia Bloqueo del mando rotativo Precio LV432604 Adaptador de cerradura ( cerradura no incluida ) 44.500 41940 Cerradura ( sin adaptador ) Ronis 1351B.500 265.000 42888 Profalux KS5 B24 D4Z 265.000 Referencia Bloqueo para mando motorizado Precio LV432649 Adaptador de cerradura ( cerradura no incluida ) 42.000 41940 Cerradura ( sin adaptador ) Ronis 1351B.500 265.000 42888 Profalux KS5 B24 D4Z 265.000 Contactos auxiliares Referencia Contactos Auxiliares Precio 33108 OF, ON/OFF contactos de indicación 153.700 33108 SD, indicador de disparo para interruptores de mando manual 153.700 33108 SDE 153.700 Hasta 3 OF , 1 SD y 1 SDE pueden ser instalados (El contacto SDE viene en estándar en los interruptores eléctricamente operados) Bobinas MX MN Referencia Precio Referencia Precio 12 V DC 33658 1.336.700 33668 1.336.700 24/30 V DC, 24 V AC 33659 1.336.700 48/60 V DC, 48 V AC 33660 1.336.700 33669 1.336.700 100/130 V AC/DC 33661 1.336.700 33670 1.336.700 200/250 V AC/DC 33662 1.336.700 33671 1.336.700 277 V AC 33663 1.336.700 380/480 V AC 33664 1.336.700 33673 1.336.700 12 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Accesorios Compact NSX400/630 Accesorios unidades de disparo LV432642 LV432652 LV434210 LV432575 Mando motorizado o telemando Módulo mando motorizado MT400-630 Tensión de servicio Referencia Precio AC 110-130 V 50/60 Hz LV432640 3.456.700 220-240 V 50/60 Hz LV432641 3.422.700 208-277 V 60 Hz 380-415 V 50 Hz LV432642 3.422.700 440-480 V 60 Hz LV432647 3.422.700 Tensión de servicio Referencia Precio DC 24-30 V LV432643 4.599.300 48-60 V LV432644 4.599.300 110-130 V LV432645 4.599.300 250 V LV432646 4.599.300 Contador de operaciones LV432648 148.400 Mando motorizado con comunicación Descripción Referencia Precio Mando motorizado MT400-630 220-240V 50/60 Hz LV432652 4.988.400 + - Módulo de estado del interruptor BSCM LV434205 696.400 + - NSX cable LongitudL=0,35 m LV434200 190.800 LongitudL=1,3 m LV434201 222.600 LongitudL=3 m LV434202 230.000 U 480 VACLongitudL= 0,35 m LV434204 233.200 Transformador externo para unidades Micrologic 5/6 3P Referencia Rango Precio LV432575 400-630 A 325.400 Accesorio de cableado 24 V DC Referencia Rango Precio LV434210 Bloque terminal 24 V DC 176.000 LV434212 ZSI accesorio para NS630b-NW con NSX 530.000 13 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Micrologic E Unidad de control para interruptores Masterpact NT/NW y Compact NS (1) Se puede solicitar que venga instalado de fábrica, o puede ser instalado por nuestra Área de Servicios.(2) Referencia: TRV00121. Es la misma pantalla que se usa con los interruptores Compact NSX.(3) Referencias: LV434195 (L=0.35 m), LV434196 (L=1.3 m), LV434197 (L=3 m). MWh A A A V V V MW MWh A V MW FDM12 1 Modbus Micrologic E BCM ULP LEDs para señalización de la causa del disparo: Ir, Isd, Ii. LED para señalización de sobrecarga (a 1.125 Ir) Selectores: Rápida y permanente visualizaciónde las regulacionesde la protección. Amperímetro de barras: Rápida supervisión del % de carga y del equilibrio de fases. Pantalla digital Pantalla para visualizar Corrientes (A), Voltajes (V), Potencia (KW, KVAR, KVA), Energía (KWh, KVARh, KVAh), factor de potencia, maxímetros, minímetros y regulaciones. Acceso local adicional y acceso remoto de la información Agregando la opción del módulo de comunicación BCM ULP (1) es posible: - La conexión de una pantalla de alta visibilidad FDM121 (2), a través de un cable ULP (3), que colocada en la puerta del tablero eléctrico permite el acceso local directo del personal de mantenimiento a las mediciones, históricos e indicadores de mantenimiento del interruptor, y/o - La conexión a una red de supervisión Modbus, para el acceso remoto de toda la información. Desplazamiento automático de las pantallas para visualizar las principales mediciones (A, V, MW, MWh) sin necesidad de tocar al interruptor ni a la unidad de control. 14 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Unidad Micrologic Masterpact Interruptores automáticos de potencia tipo abierto y accesorios Interruptores automáticos de potencia tipo abierto Masterpact Fijos Regulación unidad de disparo (A) Capacidad de ruptura última Icu (KA) Ics (% Icu) Referencia Largo retardo (lr) Instantáneo Isd (A) 220/440 V 480V % Precio ZA0NT 800 H2 FIJO 320-800 1.5 a 10 lr 50 50 100 12.109.400 ZA0NT 1000 H2 FIJO 400-1000 1.5 a 10 lr 50 50 100 14.269.700 ZA0NT 1200 H2 FIJO 480-1200 1.5 a 10 lr 50 50 100 14.727.600 ZA0NT 1600 H2 FIJO 640-1600 1.5 a 10 lr 50 50 100 16.354.700 ZA0NW 800 H1 FIJO 320-800 1.5 a 10 lr 65 65 100 14.071.500 ZA0NW 1000 H1 FIJO 400-1000 1.5 a 10 lr 65 65 100 15.016.000 ZA0NW 1200 H1 FIJO 480-1200 1.5 a 10 lr 65 65 100 15.960.400 ZA0NW 1600 H1 FIJO 640-1600 1.5 a 10 lr 65 65 100 20.681.700 ZA0NW 2000 H1 FIJO 800-2000 1.5 a 10 lr 65 65 100 26.679.100 ZA0NW 2500 H1 FIJO 1000-2500 1.5 a 10 lr 65 65 100 29.095.900 ZA0NW 3200 H1 FIJO 1280-3200 1.5 a 10 lr 65 65 100 33.102.700 Los interruptores NT y NW vienen en estándar con la unidad de disparo Micrologic 2E (Largo retardo + instantáneo) de cristal líquido. NT / NW La Unidad Micrologic 2.0 E viene en estándar con los siguientes elementos:Amperímetro, contador de energía y diagrama de barras de porcentaje de carga por fase. y señalización del tipo de falla (Leds en la cara delantera)La unidad Micrologic 5.0P integra todas las funciones de Micrologic 2.0 A y además mide tensiones y calcula potencias y energías(Para la unidad 5.0 Por favor consultarnos) Interruptores automáticos de potencia tipo abierto Masterpact extraíbles Referencia Largo Retardo (lr) Instantáneo Isd (A) 220/440 V 480V % Precio NT 800 H2 EXT 320-800 1.5 a 10 Ir 50 50 100 Consultar NT 10 H2 EXT 400-1000 1.5 a 10 Ir 50 50 100 Consultar NT 12 H2 EXT 480-1200 1.5 a 10 Ir 50 50 100 Consultar NT 16 H2 EXT 640-1600 1.5 a 10 Ir 50 50 100 Consultar NW 800 H1 EXT 320-800 1.5 a 10 Ir 65 65 100 Consultar NW 1000 H1 EXT 400-1000 1.5 a 10 Ir 65 65 100 Consultar NW 1200 H1 EXT 480-1200 1.5 a 10 Ir 65 65 100 Consultar NW 16 H1 EXT 640-1600 1.5 a 10 Ir 65 65 100 Consultar NW 20 H1 EXT 800-2000 1.5 a 10 Ir 65 65 100 Consultar NW 25 H1 EXT 1000-2500 1.5 a 10 Ir 65 65 100 Consultar NW 3200 H1 EXT 1280-3200 1.5 a 10 Ir 65 65 100 Consultar Equipo Básico: Interruptor, chasis y conectores de potencia. Accesorios para interruptores Masterpact N/NT fijos y extraíbles Tipo Descripción MCHNW Accionamiento eléctrico por motor para Masterpact NW MCHNT Accionamiento eléctrico por motor para Masterpact NT MX Bobina de disparo por emisión de corriente para Masterpact NT / NW MN Bobina de disparo por subtensión para Masterpact NT / NW XF Bobina de cierre para Masterpact NT / NW PF Contacto listo para el cierre para Masterpact NT / NW 33912 Enclavamiento mecánico rígido para 2 interruptores NT 48612 Enclavamiento mecánico rígido para 2 interruptores NW 33200 Enclavamiento tipo guaya para 2 interruptores NT (se deben pedir 2) Vr. Unit. 47926 Enclavamiento tipo guaya para 2 interruptores NW (se deben pedir 2) Vr. Unit. 33209 Set de 2 cables para NT / NW (para adicionar al 33200 ó al 47926) Disponible en AC y DC. Especifi car tensión de control. Para tensiones diferentes a 120/240 v, favor consultar disponibilidad. Disponible en AC y DC. (Debe adicionarse 1MX y 1XF para comando remoto). Para otras opciones: Cos Ø, calidad de energía, máximos y mínimos, sentido de rotación de las fases, retorno de potencia, indicadores de mantenimiento, comunicación, históricos de eventos, alarmas programables, protección del neutro, protección falla a tierra, protección diferencial, captura de ondas, etc., favor consultarnos. Con Micrologic 2. 0 E Contador de ener gía 15 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Conmutables manuales con interruptores Compact NSX hasta 630 A Conmutables automáticos con interruptores Compact NSX hasta 630 A Circuito de control: 220V Normal Emergencia NSX100F 64-80 NSX100F 80-100 NSX160F 100-125 NSX160F 128-160 NSX250F 160-200 NSX250F 200-250 NSX400F 160-400 NSX630F 252-630 NSX100F 64-80 699150 $ 2.751.800 NSX100F 80-100 699151 $ 2.584.300 699152 $ 2.751.800 NSX160F 100-125 699153 $ 2.912.900 699154 $ 3.071.900 699155 $ 3.541.500 NSX160F 128-160 699156 $ 3.325.200 699157 $ 3.325.200 699158 $ 3.873.200 699159 $ 4.192.300 NSX250F 160-200 699160 $ 4.127.600 699161 $ 4.717.000 NSX250F 200-250 699164 $ 4.884.500 699165 $ 5.495.000 699167 $ 5.616.900 NSX400F 160-400 699171 $ 8.050.700 NSX630F 252-630 699173 $ 9.646.000 699175 $ 18.313.600 Nota:Los conmutables se suministran en bandeja.Dimensiones: NSX100 - NSX 630 Largo: 402 mm Ancho: 396 mm No incluye barraje en el lado de la carga Normal Emergencia NSX250F 160-200 NSX250F 200-250 NSX400F 160-400 NSX630F 252-630 NSX250F 160-200 698133 $ 19.610.000 NSX250F 200-250 698130 $ 20.860.400 698132 $ 21.994.875 NSX400F 160-400 698125 $ 24.541.700 698122 $ 26.995.800 NSX630F 252-630 698122 $ 26.995.800 698120 $ 34.358.300 Dimensiones: NSX100-250 Ancho: 515 mm Largo: 700 mm NSX400-630 Ancho:550 mm Largo: 830 mm Los conmutables se suministran en bandeja y constan de los siguientes elementos: - 2 interruptores automáticos - 2 telemandos - Enclavamiento eléctrico y mecánico - Módulo de automatización UA - Relé vigilante de tensión Para tensiones de control diferentes a 220V favor consultarnos. Las transferencias con Compact NS se suministran con módulo de control UA Merlin Gerin. Para transferencias superiores a 630 A, favor consultar la siguiente página. No incluye barraje en el lado de la carga. 16 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Conmutables automáticos con interruptores de potencia tipo abierto Masterpact NT Conmutables automáticos con interruptores Compact NS ICS= 100% ICO hasta 1600 A en Cofre Referencia ln (A) Icu (KA) 220 / 440 V TRNS800 800 50 TRNS1000 1000 50 TRNS1250 1250 50 TRNS1600 1600 50 Conmutables automáticos con interruptores de potencia tipo abierto Masterpact NT / N fijos Referencia ln (A) Icu (KA) 220 / 240 / 480 V TRNT08 800 50 TRNT10 1000 50 TRNT12 1200 50 TRNT16 1600 50 Referencia ln (A) Icu (KA) 220 / 240 / 480 V TRNW08 800 65 TRNW10 1000 65 TRNW12 1200 65 TRNW16 1600 65 TRNW20 2000 65 TRNW25 2500 65 TRNW32 3200 65 Los conmutables automáticos constan de: 2 interruptores fijos de la capacidad de corriente indicada2 accionamientos eléctricos por motor MCH 2 bobinas de disparo MX 2 bobinas de cierre XF 2 contactos listos para el cierre PF1 módulo de automatización UA+ACP1 módulo de enclavamiento eléctrico IVE1 enclavamiento mecánico rígido1 relé de control de fases Los conmutables Masterpact están montados en celda autosoportable de 2200 x 900 x 900 mm de alto, ancho y profundidad, respectivamente. Favor especificar la tensión de control, en estándar es 220 V Favor especificar la tensión a vigilar Para capacidades interruptivas distintas, favor consultarnos. 17 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Mini Interruptores automáticos IC60N, en riel omega (DIN) Uso: Residencial e Industrial Icn : 6000 A según IEC60898 Tensión aislamiento (Ui) 500 V CA. Tensión de servicio (U ) 220/440 V CA. • Grado polución 3. • Tensión impulsional (Uimp) 6 kV. 24331 VisiSafe VisiTrip Interruptor termomagnético monopolar IC60N Curva C: Disparo magnético entre 5 y 10 ln Referencia In (A) Icu 120V Precio IEC947-2 A9F74170 0,5 50 44.950 A9F74101 1 50 44.950 A9F74102 2 50 44.950 A9F74103 3 50 44.950 A9F74104 4 50 44.950 A9F74106 6 20 28.100 A9F74110 10 20 28.100 A9F74116 16 20 28.100 A9F74120 20 20 28.100 A9F74125 25 20 28.100 A9F74132 32 20 28.100 A9F74140 40 20 44.950 A9F74150 50 20 44.950 A9F74163 63 20 55.100 Interruptor termomagnético bipolar IC60N Curva C: Disparo magnético entre 5 y 10 ln. Referencia In (A) Icu 220/440 V Precio IEC947-2 A9F74270 0,5 50 / 25 kA 142.700 A9F74201 1 50 / 25 kA 142.700 A9F74202 2 50 / 25 kA 142.700 A9F74203 3 50 / 25 kA 147.200 A9F74204 4 50 / 25 kA 142.700 A9F74206 6 20 / 6 kA 71.950 A9F74210 10 20 / 6 kA 70.800 A9F74216 16 20 / 6 kA 70.800 A9F74220 20 20 / 6 kA 70.800 A9F74225 25 20 / 6 kA 70.800 A9F74232 32 20 / 6 kA 70.800 A9F74240 40 20 / 6 kA 82.050 A9F74250 50 20 / 6 kA 119.100 A9F74263 63 20 / 6 kA 140.450 Aplicación en corriente continua. Corriente continua (CC) Poder de corte (Icu) según la norma IEC 60947-2 Poder de corte de servicio (Ics) Tensión (Ue) Entre +/– 12 a 72 V 1 100 a 133 V 220 a 250 V Número de polos 1P 2P(en serie) 3P(en serie) 4P(en serie) Calibre (In) 0,5 a 63 A 15 kA 20 kA 30 kA 40 kA 100% de Icu Product o Certificado RETIE • VisiTrip: señalización local de defecto. • Doble aislamiento clase 2. • Apto al seccionamiento . • VisiSafe • Corte plenamente aparente: banda verde en la maneta. Interruptor Limitador 18 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Mini Interruptores automáticos IC60N, C120N para instalación en riel omega (DIN) A9F74302 Interruptor termomagnético tripolar IC60N y IC120N Curva C: Disparo magnético entre 5 y 10 ln Referencia In (A) Icu 220 / 440 V Precio IEC947-2 A9F74370 0,5 50 / 25 kA 170.800 A9F74301 1 50 / 25 kA 170.800 A9F74302 2 50 / 25 kA 170.800 A9F74303 3 50 / 25 kA 170.800 A9F74304 4 50 / 25 kA 170.800 A9F74306 6 20 / 6 kA 121.350 A9F74310 10 20 / 6 kA 121.350 A9F74316 16 20 / 6 kA 121.350 A9F74320 20 20 / 6 kA 121.350 A9F74325 25 20 / 6 kA 121.350 A9F74332 32 20 / 6 kA 121.350 A9F74340 40 20 / 6 kA 150.550 A9F74350 50 20 / 6 kA 205.650 A9F74363 63 20 / 6 kA 234.850 18365 80 20 / 6 kA 344.150 18367 100 20 / 6 kA 344.150 18369 125 20 / 6 kA 344.150 Aplicación en corriente continua. Corriente continua (CC) Poder de corte (Icu) según la norma IEC 60947-2 Poder de corte de servicio (Ics) Tensión (Ue) Entre +/– 12 a 72 V 1 100 a 133 V 220 a 250 V Número de polos 1P 2P(en serie) 3P(en serie) 4P(en serie) Calibre (In) 0,5 a 63 A 15 kA 20 kA 30 kA 40 kA 100% de Icu Product o Certificado RETIE Uso: Residencial e Industrial Icn : 6000 A según IEC60898 Tensión aislamiento (Ui) 500 V CA. Tensión de servicio (U ) 220/440 V CA. • Grado polución 3. • Tensión impulsional (Uimp) 6 kV. VisiSafe VisiTrip • VisiTrip: señalización local de defecto. • Doble aislamiento clase 2. • Apto al seccionamiento . • VisiSafe • Corte plenamente aparente: banda verde en la maneta. Interruptor Limitador 19 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Mini interruptores automáticos IC60N en riel omega (DIN) A9N61500 A9N61520 Interruptor de protección para circuitos de corriente continua Uso: Mando y protección contra las sobreintensidades de circuitos alimentados en corriente continua. Monopolares Referencia Descripción Precio A9N61500 0,5 84.300 A9N61501 1 84.300 A9N61502 2 84.300 A9N61503 3 84.300 A9N61504 4 84.300 A9N61505 5 84.300 A9N61506 6 84.300 A9N61508 10 84.300 A9N61509 13 84.300 A9N61510 15 84.300 A9N61511 16 84.300 A9N61512 20 84.300 A9N61513 25 84.300 A9N61514 30 84.300 A9N61515 32 84.300 A9N61517 40 84.300 A9N61518 50 84.300 A9N61519 63 84.300 Bipolares Referencia Descripción Precio A9N61520 0,5 240.450 A9N61521 1 240.450 A9N61522 2 240.450 A9N61523 3 240.450 A9N61524 4 240.450 A9N61525 5 240.450 A9N61526 6 240.450 A9N61528 10 240.450 A9N61529 13 240.450 A9N61530 15 240.450 A9N61531 16 240.450 A9N61532 20 240.450 A9N61533 25 240.450 A9N61534 30 240.450 A9N61535 32 240.450 A9N61537 40 240.450 A9N61538 50 240.450 A9N61539 63 240.450 Corriente continua (CC) Poder de corte (Icu) según la norma IEC 60947-2 Poder de corte en servicio ( Ics) 1P 110 V 220 V 250V 440V 500V Calibre (In) 0,5 a 63 A 20 kA 10 kA 6 kA - - 2P ( en serie) 1P 2P(en serie) 3P(en serie) 4P(en serie) Calibre (In) 0,5 a 63 A - 20 kA 20 kA 10 kA 6 kA 75% Icu Product o Certificado RETIE 20 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Domae Interruptor Monopolar Interruptor Bipolar Interruptor Tripolar Protección termomagnética de alto rendimiento para el sectorconstrucción y residencial. • Seguro de instalar y usar • Fácil de elegir • Fácil de implementar por los electricistas y contratistas Todos los interruptores Domae son producidos en fábricas certifi cadas ISO 9001/2000 desde el diseño hasta la entrega, garantizando una organización profesional y calidad en los productos. Interruptor termomagnético monopolar DOMAE Capacidad de ruptura: 6 KA IEC898 Referencia Descripción Precio 17044 Domae 1P C 6 A 24.150 17045 Domae 1P C 10 A 24.150 17046 Domae 1P C 16 A 24.150 17047 Domae 1P C 20 A 24.150 17048 Domae 1P C 25 A 24.150 17049 Domae 1P C 32 A 24.150 17050 Domae 1P C 40 A 27.800 12615 Domae 1P C 50 A 30.200 12616 Domae 1P C 63 A 30.200 Interruptor termomagnético bipolar DOMAE Capacidad de ruptura: 6 KA IEC898 Referencia Descripción Precio 17058 Domae 2P C 6 A 58.000 17059 Domae 2P C 10 A 58.000 17060 Domae 2P C 16 A 58.000 17061 Domae 2P C 20 A 58.000 17062 Domae 2P C 25 A 58.000 17063 Domae 2P C 32 A 58.000 17064 Domae 2P C 40 A 58.000 12617 Domae 2P C 50 A 60.400 12618 Domae 2P C 63 A 60.400 Interruptor termomagnético tripolar DOMAE Capacidad de ruptura: 6 KA IEC898 Referencia Descripción Precio 17078 Domae 3P C 6 A 100.250 17079 Domae 3P C 10 A 100.250 17080 Domae 3P C 16 A 100.250 17081 Domae 3P C 20 A 100.250 17082 Domae 3P C 25 A 100.250 17083 Domae 3P C 32 A 100.250 17084 Domae 3P C 40 A 101.450 12619 Domae 3P C 50 A 103.850 12621 Domae 3P C 63 A 103.850 Product o Certificado RETIE 21 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Auxiliares eléctricos para mini interruptores automáticos Acti 9 A9A26929 A9A26947 A9A26961 Auxiliares para iC60N / iC120N / C60H DC Bobina de disparo a emisión de corriente iMX+OF Referencia Tensión de operación AC Tensión de operación DC Precio A9A26946 110 - 415 VAC 110 - 130 VCC 130.350 A9A26947 48 VAC 48 VCC 129.150 A9A26948 12 - 24 VAC 12 - 24 VCC 129.150 Bobina de disparo por mínima tensión iMN Referencia Tensión de operación AC Tensión de operación DC Precio A9A26960 220 / 240 VAC - 244.950 A9A26961 48 VAC 48 VCC 242.650 A9A26963 220 / 240 VAC 0.2 seg retardo - 242.650 Referencia Precio A9A26924 OF : contacto abierto / cerrado 39.350 A9A26927 SD : contacto de señalización de defecto 39.350 A9A26929 OF+OF/SD : doble contacto de seña conmutable 67.450 Auxiliares para iC60H DC / C120 Referencia Precio A9N26927 Contacto Auxiliar SD 39.350 A9N26924 Contacto Auxiliar OF 39.350 A9N26899 Contacto OF+SD24 261.800 Product o Certificado RETIE 22 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Protección diferencial A9R41225 A9R44425 Protección diferencial iID clase AC Los interruptores diferenciales iID aseguran el comando y seccionamiento de los circuitos eléctricos así como: La protección de las personas contra los contactos directos.(30 mA) La protección de las instalaciones contra fallas de aislamiento (Riesgos de incendio(300mA)) Conforme con la norma internacional IEC 61008-2-1 ClaseAC (Cargas Estándar ( Sin fuentes rectificadas) Corriente nominal: 25,40,63,80 A. iID instantáneo: Interrumpe manual o automáticamente un circuito en caso de un defecto de aislamiento entre un conductor activo y tierra iID Selectivo : Permite obtener una selectividad vertical y total con los ID instantáneos 30 mA colocados aguas abajo Instantáneo bipolar Referencia Descripción Precio A9R41225 iID 2P 25A 30mA TipoAC 144.750 A9R44225 iID 2P 25A 300mA Tipo AC 144.750 A9R41240 iID 2P 40A 30mA TipoAC 144.750 A9R44240 iID 2P 40A 300mA Tipo AC 134.400 A9R41263 iID 2P 63A 30mA TipoAC 157.300 A9R44263 iID 2P 63A 300mA Tipo AC 146.100 A9R11280 iID 2P 80A 30mA TipoAC 280.900 A9R14280 iID 2P 80A 300mA Tipo AC 182.600 Selectivo bipolar Referencia Descripción Precio A9R15263 iID 2P 63A 300mA-S Tipo AC 188.750 A9R15280 iID 2P 80A 300mA-S Tipo AC 196.100 Instantáneo tetrapolar Referencia Descripción Precio A9R41425 iID 4P 25A 30mA TipoAC 196.650 A9R44425 iID 4P 25A 300mA Tipo AC 182.600 A9R41440 iID 4P 40A 30mA TipoAC 168.550 A9R44440 iID 4P 40A 300mA Tipo AC 211.800 A9R41463 iID 4P 63A 30mA TipoAC 269.000 A9R44463 iID 4P 63A 300mA Tipo AC 251.370 A9R11480 iID 4P 80A 30mA TipoAC 321.350 A9R14480 iID 4P 80A 300mA Tipo AC 296.650 Selectivo tetrapolar Referencia Descripción Precio A9R15440 iID 4P 40A 300mA-S Tipo AC 162.500 A9R15463 iID 4P 63A 300mA-S Tipo AC 306.750 A9R15480 iID 4P 80A 300mA-S Tipo AC 396.700 Product o Certificado RETIE 23 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Protección diferencial A9R61463 Protección diferencial iID clase A Los interruptores diferenciales iIDaseguran el comando y seccionamiento de los circuitos eléctricos así como: La protección de las personas contra los contactos directos.(30 mA) La protección de las instalaciones contra fallas de aislamiento (Riesgos de incendio (300mA)) Conforme con la norma internacional IEC 61008-2-1 Clase A: Adecuados para instalar cuando hay receptores con dispositivos rectificadores (Diodos, tiristores,etc) en los que se pueden generar impulsos de corriente continua no detectables por un dispositivo clase AC Corriente nominal: 25,40,63,80 A. iID instantáneo: Interrumpe manual o automáticamente un circuito en caso de un defecto de aislamiento entre un conductor activo y tierra iID Selectivo : Permite obtener una selectividad vertical y total con los ID instantáneos 30 mA colocados aguas abajo Referencia Descripción Precio Selectivo Bipolar A9R61225 iID 2P 25A 30mA A-SI-type 164.400 A9R61240 iID 2P 40A 30mA A-SI-type 164.400 A9R61263 iID 2P 63A 30mA A-SI-type 164.400 A9R35263 iID 2P 63A 300mA-SA-SI-type 166.400 A9R35291 iID 2P 100A 300mA-S A-SI-type 200.350 Selectivo tetrapolar A9R61425 iID 4P 25A 30mA A-SI-type 227.550 A9R61440 iID 4P 40A 30mA A-SI-type 227.550 A9R61463 iID 4P 63A 30mA A-SI-type 227.550 A9R35463 iID 4P 63A 300mA-SA-SI-type 255.600 A9R35480 iID 4P 80A 300mA-SA-SI-type 325.600 Product o Certificado RETIE 24 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Protección diferencial A9V04225 A9V41340 Bloque diferencial Vigi iC60 El Vigi iC60 es un bloque diferencial modular que acoplado a un disyuntor C60, confi ere protección contra contactos directos (300 mA)Conforme a la IEC 61009-1(Disjuntor + bloque diferencial)Clase: ACCalibres: 25 ,40 y 63 ATensión de empleo 220/415 Vac y 127 VacVigi iC60 instantáneo: Interrumpe un circuito manual o automáticamente en caso de defecto de aislamiento entre un conductor activo y tierra, superior, igual a 30, 300mA o 1A Vigi iC60 Selectivo: Permite obtener selectividad vertical y total con los dispositivos diferenciales instantáneos colocados aguas abajo: 300 mAS con 30 mA; 1AS con 30 y 300 mA Instantáneo bipolar Referencia Descripción Precio A9V41225 2P 25A 30mATipo AC 197.750 A9V44225 2P 25A 300mA TipoAC 197.750 A9V01225 2P 25A 30mA Tipo AC 130V 247.200 A9V04225 2P 25A 300mA Tipo AC 130V 247.200 A9V41240 2P 40A 30mATipo AC 224.700 A9V44240 2P 40A 300mA TipoAC 224.700 A9V01240 2P 40A 30mA Tipo AC 130V 280.900 A9V04240 2P 40A 300mA Tipo AC 130V 278.250 A9V41263 2P 63A 30mA Tipo AC 222.600 A9V44263 2P 63A 300mA TipoAC 222.600 A9V01263 2P 63A 30mA Tipo AC 130V 222.600 A9V04263 2P 63A 300mA Tipo AC 130V 222.600 Selectivo bipolar Referencia Descripción Precio A9V15263 2P 63A 300mA-S TipoAC 227.100 A9V19263 2P 63A 1000mA-S Tipo AC 227.100 Instantáneo tripolar Referencia Descripción Precio A9V41325 3P 25A 30mATipo AC 251.700 A9V44325 3P 25A 300mA TipoAC 251.700 A9V41340 3P 40A 30mATipo AC 269.650 A9V44340 3P 40A 300mA TipoAC 269.650 A9V41363 3P 63A 30mA Tipo AC 287.650 A9V44363 3P 63A 300mA TipoAC 287.650 Selectivo tripolar Referencia Descripción Precio A9V15363 3P 63A 300mA-S TipoAC 333.900 A9V19363 3P 63A 1000mA-S Tipo AC 333.900 Instantáneo tetrapolar Referencia Descripción Precio A9V41425 4P 25A 30mATipo AC 251.700 A9V44425 4P 25A 300mA TipoAC 249.350 A9V41440 4P 40A 30mATipo AC 269.650 A9V44440 4P 40A 300mA TipoAC 267.150 A9V41463 4P 63A 30mA Tipo AC 269.650 A9V44463 4P 63A 300mA TipoAC 267.150 Selectivo tetrapolar Referencia Descripción Precio A9V15463 4P 63A 300mA-S TipoAC 356.200 A9V19463 4P 63A 1000mA-S Tipo AC 356.200 Product o Certificado RETIE 25 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
A9C30811 Telerruptores para control inteligente de alumbrado + = Inversor iTLi • Este telerruptor lleva un contacto inverso. Inversor iTLi • Se utilizan para aumentar el número de polos de los telerruptores. • Pueden instalarsen en iTL, iTLi, iTLc, iTLm e iTLs. Función: • Control inteligente de alumbrado • Comando de apertura y cierre de circuitos a distancia por orden impulsional Telerruptor Itl16A Referencia Tipo Corriente Tensión de la bobina Precio (A) VAC VCC A9C30811 1NO 16 220/240 110 43.850 A9C30311 1NO 16 120 48 53.500 A9C30312 2NO 16 120 48 57.800 A9C30812 2NO 16 220/240 110 50.400 Telerruptor Itli 16 A Referencia Tipo Corriente Tensión de la bobina Precio (A) VAC VCC A9C30815 1NO +1NC 16 220/240 110 62.950 Extensiones Ietl Para Itl 16A Y Itli 16A Referencia Tipo Corriente Tensión de la bobina Precio (A) VAC VCC A9C32816 2NO 16 220/240 110 78.650 A9C32316 2NO 16 120 48 78.650 Para configuración tripolar combinar 1P+ 2 x Extensión de acuerdo al nivel de tensión Telerruptor Itl 32A Referencia Tipo Corriente Tensión de la bobina Precio (A) VAC VCC A9C30831 1NO 32 220/240 110 70.800 Extensión Ietl Para Itl 32A Referencia Tipo Corriente Tensión de la bobina Precio (A) VAC VCC A9C32836 1NO 32 220/240 110 70.800 Para configuración bipolar combinar 1P + extensiónPara configuración bipolar combinar 1P + 2 x extensión Características · Características comunes a los aparatos 16 y 32 A · Mando manual directo en la cara frontal por manilla O-F · Desconexión del mando de la bobina con conmutador frontal · Mando eléctrico: duración e impulsión: 50 mseg - (Valor aconsejado para automatismo: 200 mseg) · Frecuencia de conmutación máxima 5 maniobras/minuto Product o Certificado RETIE 26 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Telerruptores para control inteligente de alumbrado iATL c+s iATL c+ c iATLz iATL4 iATL c + s iATL4 iATLz iTL1 iTL2 Auxiliares adaptables Atl Al telerruptor Tl,Tli, Etl Función : Permite el mando centralizado, de un grupo de telerruptores que mandan cargas independientes, mientras mantiene el mando individual local de cada carga y señala a distancia el estado de cada uno Referencia Tipo Tensión (VAC) Precio A9C15409 iATL c+s Mando centralizado + señalización. 24..240 123.050 Función: Permite pilotear los mandos centralizados de varios grupos de telerruptores, al mismo tiempo que mantiene el mando individual local y el mando centralizado por niveles. Referencia Tipo Tensión (VAC) Precio A9C15410 iATL c+c Mando centralizado multiniveles 24..240 121.900 Función: Permite el mando de los telerruptores mediante botones pulsadores luminosos Referencia Tipo Tensión (VAC) Precio A9C15419 iATLz 24..240 287.100 Función: Permite la secuencia paso a paso en 2 circuitos; el ciclo es el siguiente: • Primer impulso: circuito 1 cerrado y circuito 2 abierto • Segundo impulso: circuito 1 abierto y circuito 2 cerrado • Tercer impulso: circuito 1 y 2 cerrados • Cuarto impulso: circuito 1 y 2 abiertos • Quinto impulso: circuito 1 cerrado y circuito 2 abierto Referencia Tipo Tensión (VAC) Precio A9C15412 iATL4 220 / 240 222.600 27 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Cajas modulares en material aislante o metálico para el sistema Acti 9 10205 MUP2 Minipragma Blanco CDM Cajas y accesorios para interruptores DOMAE, iC60 y programadoreshorarios Acti-9 Cajas Micro Opale de sobreponer Referencia Número de circuitos Alto Dimensiones (mm) Precio Ancho Profundo 10205 2 130 51 60 15.050 10206 4 130 88 60 17.350 10207 6 165 140 72 19.650 10208 8 200 198 72 24.200 Cajas de Distribución Metálicas de empotrar o sobreponer CDM Referencia Número de circuitos Descripción Unidades por caja Precio ZA000611031 2 Caja Distribución CDM 2 24 23.950 ZA000611032 4 Caja Distribución CDM 4 24 31.850 ZA000611033 6 Caja Distribución CDM 6 24 42.450 ZA000611034 9 Caja Distribución CDM 9 12 65.800 ZA000611035 12 Caja Distribución CDM 12 9 95.700 Cajas de distribución minipragma de empotrar blanca, con puerta transparente ahumada Referencia No. filas Número de circuitos Dimensiones (mm) profundidad 80 Precio Alto Ancho MIP22106T 1 4 252 156 86.650 MIP22108T 1 6 252 222 95.900 MIP22112T 1 10 252 294 123.600 MIP22118T 1 16 252 402 132.850 MIP22212T 2 20 377 294 241.400 MIP22312T 3 30 502 294 293.400 Para cajas de sobreponer favor consultarnos Product o Certificado RETIE 28 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Cajas modulares en material aislante o metálico para el sistema Acti 9 Accesorios para cajas Pragma Minipragma 14881 Pragma F 14885 Cajas de distribución Pragma F de empotrar Referencia Número de circuitos Dimensiones (mm) Precio Profundidad 95 Alto Ancho ZA0PRA25224/15224 48 480 570 1.311.100 ZA0PRA25324/15324 72 630 570 1.433.400 ZA0PRA25424/15424 96 780 570 1.569.500 Cajas de distribución Pragma F de sobreponer Referencia Número de circuitos Dimensiones (mm) Precio Profundidad 148 Alto Ancho ZA0PRA20224/15224 48 450 550 1.323.500 ZA0PRA20324/15324 72 600 550 1.420.150 ZA0PRA20424/15424 96 750 550 1.554.950 Accesorios para cajas Pragma F Referencia Tipo Precio PRA90015 Tapa perforada H=150 mm 266.300 PRA90018 Tapa ciega. 1 fila 178.650 ZA0PRABORNT Bornero para neutro y tierra 257.450 Peines de conexión para interruptores Riel DIN hasta 100 A. con 1 punto Central de alimentación y 125 A con dos puntos de alimentación. Referencia Descripción Precio ZA0531545 Barraje monofásico para caja metálica CDM de 4 circuitos 6.200 A9XPH112 Peine monofásico de 12 circuitos 47.650 A9XPH212 Peine bifásico de 12 circuitos 63.550 A9XPH312 Peine trifásico de 12 circuitos 85.050 A9XPH124 Doble peine 24 Circuitos Monopolares 91.900 A9XPH224 Doble peine 12 Circuitos Bipolares 156.500 A9XPH324 Doble peine 8 Circuitos Tripolares 207.550 13409 Bornera para tierra 15 huecos 3 × 16mm2 + 12 × 2,5mm2 49.500 13410 Bornera para neutro o tierra 24 huecos (3 × 16mm2 + 20 × 2,5mm2) 47.400 Conectores de entrada aislados 100 A Referencia Descripción Precio A9XPCM04 Juego de 4 conectores para cable de 25 mm2- hasta 4 AWG 57.850 29 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Tomacorrientes industriales 81483 IP 67 Toma Empotrar Tomas Sobrepuestas Tomacorrientes industriales Las tomas encuentran especial aplicación en obras de construcción, ingeniería civil instalaciones industriales, puertos, túneles, etc. Tomas aéreas Calibre Configuración Tierra Tensión IP 44 Precio 16A 2P+T 6H 200-250 V PKF16M423 20.350 3P+T 9H 200-250 V PKF16M424 22.500 3P+T 6H 380-415 V PKF16M434 23.550 3P+N+T 6H 380-415 V PKF16M435 31.050 32A 3P+T 6H 380-415 V PKF32M434 31.050 3P+N+T 6H 380-415 V PKF32M435 40.450 Tomas aéreas IP67 Calibre Configuración Tierra Tensión IP 67 Precio 63A 3P+T 6H 380-415 V 81482 310.550 3P+N+T 6H 380-415 V 81483 314.950 125 A 3P+T 6H 380-415 V 81494 393.900 3P+N+T 6H 380-415 V 81495 374.250 Tomas empotrar Calibre Configuración Tierra Tensión IP 44 Precio 16A 2P+T 6H 200-250 V PKF16F423 15.750 3P+T 9H 200-250 V PKF16F424 18.000 3P+T 6H 380-415 V PKF16F434 21.400 3P+N+T 6H 380-415 V PKF16F435 25.850 32A 3P+T 6H 380-415 V PKF32F434 26.750 3P+N+T 6H 380-415 V PKF32F435 36.000 63A 3P+T 6H 380-415 V 81282 155.900 3P+N+T 6H 380-415 V 81283 176.750 125 A 3P+T 6H 380-415 V 81294 410.450 3P+N+T 6H 380-415 V 81295 492.050 Tomas sobrepuestas Calibre Configuración Tierra Tensión IP 44 Precio 16A 2P +T 6H 200-250 V PKF16W423 31.050 3P+T 9H 200-250 V PKF16W424 32.600 3P+T 6H 380-415 V PKF16W434 37.450 3P+N+T 6H 380-415 V PKF16W435 42.700 32A 3P+T 6H 380-415 V PKF32W434 42.800 3P+N+T 6H 380-415 V PKF32W435 74.200 Product o Certificado RETIE 30 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
81383 81383 Tomacorrientes industriales IP 67 Clavija Tomacorrientes industriales Las tomas encuentran especial aplicación en obras de construcción, ingeniería civil instalaciones industriales, puertos, túneles, etc. Clavijas aéreas Calibre Configuración Tierra Tensión IP 44 Precio 16A 2P+T 6H 200-250 V PKE16M423 17.150 3P+T 9H 200-250 V PKE16M424 19.300 3P+T 6H 380-415 V PKE16M434 19.300 3P+N+T 6H 380-415 V PKE16M435 24.750 32A 3P+T 6H 380-415 V PKE32M434 25.700 3P+N+T 6H 380-415 V PKE32M435 29.250 Clavijas aéreas IP67 Calibre Configuración Tierra Tensión IP 67 Precio 63A 3P+T 6H 380-415 V 81382 181.100 3P+N+T 6H 380-415 V 81383 182.600 125 A 3P+T 6H 380-415 V 81394 481.800 3P+N+T 6H 380-415 V 81395 564.800 Clavijas sobrepuestas Calibre Configuración Tierra Tensión IP 44 Precio 16A 2P +T 6H 200-250 V 83504 27.750 3P+T 9H 200-250 V 83505 29.700 3P+N+T 9H 200-250 V 83506 47.400 2P +T 9H 380-415 V 83507 33.500 3P+T 6H 380-415 V 83508 30.050 3P+N+T 6H 380-415 V 83509 38.150 3P+T 7H 480-500 V 83511 37.100 3P+N+T 7H 480-500 V 83512 43.050 32A 2P +T 6H 200-250 V 83516 37.100 3P+T 9H 200-250 V 83517 45.050 3P+N+T 9H 200-250 V 83518 57.300 2P +T 9H 380-415 V 83519 48.550 3P+T 6H 380-415 V 83520 42.750 3P+N+T 6H 380-415 V 83521 46.100 3P+T 7H 480-500 V 83523 53.150 3P+N+T 7H 480-500 V 83524 58.950 31 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Dispositivos de protección contra sobretensiones transitorias Oferta IEC iQuick PRD iPRD Función: Protección de las instalaciones eléctricas de baja tensión, equipos sensibles y redes de comunicación contra las sobretensiones de alta frecuencia (descargas atmosféricas y conmutaciones). Asegura la continuidad de servicio en las instalaciones eléctricas mientras se protegen los equipos. iQuick PRD Referencia Descripción Número de polos Corriente de descarga por fase Imax - (kA) (8/20) Voltaje de protección Up - (kV) Máximo voltaje de operación continuo Uc - (V) Protección Dedicada recomen- dada Precio Tipo 2 A9L16292 iQuick PRD 40r 1P+N 1P+N 40 ≤2.5 350 Incluida 1.019.250 A9L16293 iQuick PRD 40r 3P 3P 40 ≤2 350 Incluida 1.462.800 A9L16294 iQuick PRD 40r 3P+N 3P+N 40 ≤2.5 350 Incluida 1.888.200 A9L16295 iQuick PRD 20r 1P+N 1P+N 20 ≤1.5 350 Incluida 801.550 A9L16296 iQuick PRD 20r 3P 3P 20 ≤1.5 350 Incluida 1.174.300 A9L16297 iQuick PRD 20r 3P+N 3P+N 20 ≤1.5 350 Incluida 1.515.400 Tipo 3 A9L16298 iQuick PRD 8r 1P+N 1P+N 8 ≤1.5 350 Incluida 707.850 A9L16299 iQuick PRD 8r 3P 3P 8 ≤1.4 350 Incluida 1.040.850 A9L16300 iQuick PRD 8r 3P+N 3P+N 8 ≤1.5 350 Incluida 1.340.800 Up (MCB + DPS) Valor total medido entre entre la terminal del MCB y la terminal del DPS. iPRD (Cartucho Extraíble) Referencia Descripción Número de polos Corriente de descarga por fase Imax - (kA) (8/20) Voltaje de protección Up - (kV) Máximo voltaje de operación continuo Uc - (V) Protección dedicada recomen- dada Precio Tipo 2 A9L16556 iPRD65r 1P 1P 65 ≤1.5 340 50 A Curva C 687.600 A9L16557 iPRD65r 1P+N 1P+N 65 ≤1.5 340 50 A Curva C 1.573.350 A9L16443 iPRD65r 3P 3P 65 ≤1.5 340 50 A Curva C 2.268.350 A9L16559 iPRD65r 3P+N 3P+N 65 ≤1.5 340 50 A Curva C 2.959.300 A9L16566 iPRD40 1P 1P 40 ≤1.4 340 40 A Curva C 347.200 A9L16567 iPRD40 1P+N 1P+N 40 ≤1.4 340 40 A Curva C 801.550 A9L16568 iPRD40 3P 3P 40 ≤1.4 340 40 A Curva C 1.146.000 A9L16569 iPRD40 3P+N 3P+N 40 ≤1.4 340 40 A Curva C 1.494.500 A9L16571 iPRD20 1P 1P 20 ≤1.1 340 25 A Curva C 277.750 A9L16572 iPRD20 1P+N 1P+N 20 ≤1.1 340 25 A Curva C 641.750 A9L16447 iPRD20 3P 3P 20 ≤1.1 340 25 A Curva C 916.800 A9L16574 iPRD20 3P+N 3P+N 20 ≤1.1 340 25 A Curva C 1.195.900 Tipo 3 A9L16576 iPRD8 1P 1P 8 ≤1 340 20 A Curva C 243.400 A9L16577 iPRD8 1P+N 1P+N 8 ≤1.1 340 20 A Curva C 560.900 A9L16449 iPRD8 3P 3P 8 ≤1 340 20 A Curva C 802.200 A9L16579 iPRD8 3P+N 3P+N 8 ≤1.1 340 20 A Curva C 1.045.550 Incluye contacto de señalización. 32 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Dispositivos de protección contra sobretensiones transitorias Oferta IEC 16332 16363 A9L16337 A9L15586 iPF (Monobloque) Referencia Descripción Número de polos Corriente de descarga por fase Imax - (kA) (8/20) Voltaje de protección Up - (kV) Máximo voltaje de operación continuo Uc - (V) Protección dedicada recomen- dada Precio Tipo 2 A9L15684 iPF65 1P+N 1P+N 65 ≤1.5 340 50 A Curva C 1.179.350 A9L15586 iPF65 3P+N 3P+N 65 ≤1.5 340 50 A Curva C 2.219.150 A9L15687 iPF40 1P+N 1P+N 40 ≤1.5 340 40 A Curva C 715.250 A9L15688 iPF40 3P+N 3P+N 40 ≤1.5 340 40 A Curva C 1.344.850 A9L15692 iPF20 1P+N 1P+N 20 ≤1.1 340 25 A Curva C 577.050 A9L15693 iPF20 3P+N 3P+N 20 ≤1.1 340 25 A Curva C 1.076.550 Tipo 3 A9L15695 iPF8 1P+N 1P+N 8 ≤1 340 20 A Curva C 505.600 A9L15696 iPF8 3P+N 3P+N 8 ≤1 340 20 A Curva C 941.750 PRD1 Master (Cartucho extraíble) Referencia Descripción Número de polos Corriente de impulso por fase Iimp - (kA) (10/350) Voltaje de protección Up - (kV) Máximo voltaje de operación continuo Uc - (V) Protección dedicada recomendada Precio Tipo 1 16361 PRD1 Master 1P+N 1P+N 25/100 N/PE 1,5 350 80 A Curva C 3.421.150 16362 PRD1 Master 3P 3P 25 1,5 350 80 A Curva C 5.179.150 16363 PRD1 Master 3P+N 3P+N 25/100 N/PE 1,5 350 80 A Curva C 6.435.000 PRD1 25r (Cartucho extraíble) iPRF1 12.5r (Monobloque) Referencia Descripción Número de polos Corriente de impulso por Fase Iimp - (kA) (10/350) Corrien- te de descarga por Ffase Imax - (kA) (8/20) Voltaje de pro-tección Up - (kV) Máximo voltaje de operación continuo Uc - (V) Pro- tección dedicada recomen- dada Precio Tipo 1+2 16330 PRD1 25r 1P+N 1P+N 25/100 N/PE 40 1,5 350 80 A Curva C 3.393.800 16331 PRD1 25r 3P 3P 25 40 1,5 350 80 A Curva C 5.345.100 16332 PRD1 25r 3P+N 3P+N 25/100 N/PE 40 1,5 350 80 A Curva C 6.703.950 A9L16632 iPRF1 12,5r 1P+N 1P+N 12.5/50 N/PE 50 1,5 350 80 A Curva C 1.834.950 A9L16633 iPRF1 12,5r 3P 3P 12,5 50 1,5 350 80 A Curva C 2.752.400 A9L16634 iPRF1 12,5r 3P+N 3P+N 12.5/50 N/PE 50 1,5 350 80 A Curva C 3.704.800 Oferta para redes de comunicaciones iPRC iPRI Mains voltage (Un) 130Vac 48Vdc Sistema de telefonía análoga ■ - Transmisores telefónicos ■ - Sistema de telefonía digital - ■ Redes automatizadas - ■ VLV fuente de potencia (12…48V) - ■ Compatibilidad xDLS ■ - Referencia Descripción Número de polos Corriente de des- carga por fase Imax - (kA) (8/20µs) Voltaje de pro-tección Up - (V) Máximo voltaje de operación continuo Uc - (V) Precio Señales análogas A9L16337 iPRC 1 par de cables 18 300 180Vdc - 130Vac 667.400 Señales digitales A9L16339 iPRI 2 pares de cables 10 70 53Vdc - 37Vac 1.186.450 33 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
TVS4HWA10X SDSA1175T Dispositivos de protección contra sobretensiones transitorias Oferta UL - IEEE Product o Certificado RETIE Función: - Protección de las instalaciones eléctricas de baja tensión, equipos sensibles y redes de comunicación contra las sobretensiones de alta frecuencia (descargas atmosféricas y comutaciones). - Asegura la continuidad de servicio en las instalaciones eléctricas mientras protegen los equipos. Categoría C, B y A Referencia Voltaje (V) Configura- ción Corriente de descarga por fase (kA) (8/20µs) Modos de protección Máximo voltaje de operación continuo MCOV - (V) Voltaje de protección VPR - (V) Corriente de corto cir- cuito SCCR - (kA) Precio Tipo modular - Serie EMA (incluye panel) TVS2EMA48A 208Y/120■ 3F, Wye, 4-wire+G 480 10 150 700 200 15.370.000 TVS4EMA48A 480Y/277V▲ 3F, Wye, 4-wire+G 480 10 320 1200 200 16.960.000 TVS2EMA32A 208Y/120V■ 3F, Wye, 4-wire+G 320 10 150 700 200 10.807.000 TVS4EMA32A 480Y/277V▲ 3F, Wye, 4-wire+G 320 10 320 1200 200 11.770.000 TVS2EMA24A 208Y/120V■ 3F, Wye, 4-wire+G 240 10 150 700 200 8.132.000 TVS4EMA24A 480Y/277V▲ 3F, Wye, 4-wire+G 240 10 320 1200 200 8.827.500 TVS2EMA16A 208Y/120V■ 3F, Wye, 4-wire+G 160 10 150 700 200 5.403.500 TVS4EMA16A 480Y/277V▲ 3F, Wye, 4-wire+G 160 10 320 1200 200 6.099.000 TVS2EMA12A 208Y/120V■ 3F, Wye, 4-wire+G 120 10 150 700 200 4.066.000 TVS4EMA12A 480Y/277V▲ 3F, Wye, 4-wire+G 120 10 320 1200 200 4.066.000 Tipo compacto - Serie HWA TVS2HWA10X 208Y/120V■ 3F, Wye, 4-wire+G 100 10 150 900 200 2.675.000 TVS4HWA10X 480Y/277V▲ 3F, Wye, 4-wire+G 100 10 320 1200 200 2.675.000 TVS2HWA80X 208Y/120V■ 3F, Wye, 4-wire+G 80 10 150 900 200 2.140.000 TVS4HWA80X 480Y/277V▲ 3F, Wye, 4-wire+G 80 10 320 1200 200 2.193.500 TVS2HWA50X 208Y/120V■ 3F, Wye, 4-wire+G 50 10 150 900 200 1.926.000 TVS4HWA50X 480Y/277V▲ 3F, Wye, 4-wire+G 50 10 320 1200 200 2.033.000 ■ Esta serie también aplica en los niveles de tensión 220Y/127 ▲Esta serie también aplica en los niveles de tensión 380Y/220, 400Y/230, y 415Y/240 Categoría A Referencia Voltaje (V) Configura- ción Corriente de descarga por fase (kA) (8/20µs) Modos de protección Máximo voltaje de operación continuo MCOV - (V) Voltaje de protección VPR - (V) Corriente de corto circuito SCCR - (kA) Precio Tipo compacto - Serie SDSA SDSA3650 600Y/347V 3F, 4-wire 40 6 750 2500 200 503.350 SDSA1175T 120V 1F, 2-wire 36 1 150 700 25 270.800 Esta serie también aplica en los niveles de tensión 120/240V, 208Y/120V, 380Y/220V, 400Y/230V, 480Y/277V, 600Y/347V TVS 34 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Dispositivos de protección contra sobretensiones transitorias TVS4IMA16O Categoría C, B y A (Oferta para tableristas) Referencia Voltaje (V) Configuración Corriente de descarga por fase (kA) (8/20µs) Modos de protección Máximo voltaje de operación continuo MCOV - (V) Voltaje de protección VPR - (V) Corriente de corto circuito SCCR - (kA) Precio Tipo modular - Serie IMA (no incluye panel) TVS2IMA24O 208Y/120V■ 3F, Wye, 4-wire+G 240 10 150 700 200 6.099.000 TVS4IMA24O 480Y/277V▲ 3F, Wye, 4-wire+G 240 10 320 1200 200 6.420.000 TVS2IMA16O 208Y/120V■ 3F, Wye, 4-wire+G 160 10 150 700 200 4.066.000 TVS4IMA16O 480Y/277V▲ 3F, Wye, 4-wire+G 160 10 320 1200 200 4.387.000 TVS2IMA12O 208Y/120V■ 3F, Wye, 4-wire+G 120 10 150 700 200 3.103.000 TVS4IMA12O 480Y/277V▲ 3F, Wye, 4-wire+G 120 10 320 1200 200 3.103.000 ■ Esta serie también aplica en los niveles de tensión 220Y/127 ▲Esta serie también aplica en los niveles de tensión 380Y/220, 400Y/230 y 415Y/240 Consultar para otras configuraciones 35 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Cortacircuitos termomagnéticos enchufables UL HOM2.. HOM115GFI HOM115 HOM220 HomeLine Cortacircuitos termomagnéticos enchufables 120/240 voltios10 kADisparo instantáneo ante la presencia de falla por cortocircuito 1/60 seg15 y 20 A : Listado UL SWD, HID, HACR, 200.000 operaciones eléctricas pf = 0.8 Unipolares Referencia Amperios Unidad de empaque Precio HOM115 15 10 13.000 HOM120 20 10 13.000 HOM130 30 10 13.000 HOM140 40 10 13.000 HOM150 50 10 13.000 Bipolares Referencia Amperios Unidad de empaque Precio HOM215 15 5 33.550 HOM220 20 5 33.550 HOM230 30 5 33.550 HOM240 40 5 36.350 HOM250 50 5 36.350 HOM260 60 5 47.250 HOM270 70 5 67.500 HOM280 80 5 67.500 HOM290 90 5 67.500 HOM2100 100 5 67.500 HOMGFI 120 /240 voltios Protección de falla a tierra clase A. Disparo con corrientes de fuga superiores o iguales a 6 mAProtección contra sobre carga y cortocircuito. Unipolares Referencia Amperios Unidad de empaque Precio HOM115GFI 15 1 148.200 HOM120GFI 20 1 148.200 Bipolares Referencia Amperios Unidad de empaque Precio HOM215GFI 15 1 262.850 HOM220GFI 20 1 262.850 HOM230GFI 30 1 262.850 HOM240GFI 40 1 293.650 Consultar Disponibilidad. Producto de importación. Ver condiciones generales de venta. HOMDPS Protección de las instalaciones eléctricas de baja tensión y equipos sensibles contra las sobretensiones transitorias. Bipolares Referencia Voltaje (V) Configuración Corriente de descarga por fase (kA) (8/20µs) Modos de protección Máximo voltaje de operación continuo MCOV - (V) Voltaje de protección VPR - (V) Corriente de corto circuito SCCR - (kA) Precio HOM2175SB 120/240 1F, 3-wire 22,5 3 150 700 22 516.850 Consultar Disponibilidad. Producto de importación. Ver condiciones generales de venta. 36 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Tableros eléctricos Product o Certificado RETIE Tipo VTQ - Monofásicos Con barraje de 75 A-barra de neutro y barra de tierra Referencia Tipo No. circuitos Unidades por caja Precio ZA000611005 VTQ-3-SQ 3 24 35.850 ZA000611010 VTQ-4-SQ 4 24 42.350 ZA000611015 VTQ-6-SQ 6 12 49.050 ZA000611020 VTQ-8-SQ 8 12 62.400 ZA000611025 VTQ-9-SQ 9 12 78.000 ZA000611030 VTQ-12-SQ 12 12 96.950 Tipo VTQ-M - Bifásicos Con barraje de 75 A-barra de neutro y barra de tierra Referencia Tipo No. circuitos Unidades por caja Precio ZA000611010M VTQ-4M-SQ 4 24 38.600 ZA000611015M VTQ-6M-SQ 6 24 46.750 ZA000611015MCP VTQ-6MCP-SQ 6 12 85.400 ZA000611020M VTQ-8M-SQ 8 12 80.200 ZA000611020MCP VTQ-8MCP-SQ 8 12 88.050 ZA000611030M VTQ-12M-SQ 12 12 107.000 ZA000611030MCP VTQ-12MCP-SQ 12 12 112.550 Tipo TQ-SP Bifásicos trifilares (2 fases, 3, 4 y/o 5 hilos) (sin puerta) Con barraje de 125 A barra de neutro y barra de tierraOpciones: barra para tierra adicional Referencia Tipo No. Circuitos Unidades por caja Precio ZA000611036 TQ-SP-6-SQ 6 1 108.400 ZA000611039 TQ-SP-8-SQ 8 1 110.650 ZA000611042 TQ-SP-12-SQ 12 1 127.800 ZA000611045 TQ-SP-18-SQ 18 1 165.400 Tipo TQ-CP Bifásicos trifilares (2 fases, 3, 4 y/o 5 hilos) (con puerta) Con barraje de 125A barra de neutro y barra de tierra chapa.Opciones: barra para tierra adicional y llave Referencia Tipo No. circuitos Unidades por caja Precio ZA000611049 TQ-CP-8-SQ 8 1 197.650 ZA000611051 TQ-CP-12-SQ 12 1 229.400 ZA000611054 TQ-CP-18-SQ 18 1 265.800 ZA000611057 TQ-CP-24-SQ 24 1 336.750 VTQ-6-SQ VTQ-12-SQ TQ-CP-24-SQ 37 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Tableros eléctricos y cajas de empalme Product o Certificado RETIE Tipo NTQ-T trifásicos con neutro (3 fases, 4, 5 y/o 6 hilos)Con espacio para totalizadorCon barraje de 200A -barra de neutro y barra de tierra - chapa y llave.Opciones: barra para tierra adicional Tipo TQ-SP trifásicos con neutro (3 fases, 4, 5 y/o 6 hilos) (sin puerta)Con barraje de 200 a barra de neutro y barra de tierra. Opciones: barra para tierra adicional Referencia Tipo No. Circuitos Unidades por caja Precio ZA000611060 TQ-SP-406-SQ 6 1 176.500 ZA000611063 TQ-SP-412-SQ 12 1 228.300 ZA000611066 TQ-SP-418-SQ 18 1 286.750 Tipo NTQ trifásicos con neutro (3 fases, 4, 5 y/o 6 hilos) Con barraje de 200 a barra de neutro y barra de tierra.Opciones: barra para tierra adicional, llave Referencia Tipo No. Circuitos Unidades por caja Precio ZA000611078 NTQ-412-SQ 12 1 276.300 ZA000611081 NTQ-418-SQ 18 1 334.900 ZA000611084 NTQ-424-SQ 24 1 393.650 ZA000611087 NTQ-430-SQ 30 1 507.900 ZA000611090 NTQ-436-SQ 36 1 538.700 ZA000611093 NTQ-442-SQ 42 1 616.850 Referencia Tipo No. Circuitos Unidades por caja Precio ZA000611096 NTQ-412-T-SQ 12 1 465.150 ZA000611099 NTQ-418-T-SQ 18 1 575.750 ZA000611102 NTQ-424-T-SQ 24 1 638.450 ZA000611105 NTQ-430-T-SQ 30 1 757.050 ZA000611108 NTQ-436-T-SQ 36 1 784.350 ZA000611111 NTQ-442-T-SQ 42 1 857.400 Referencia Tipo No. Circuitos Unidades por caja Precio ZA000611120 Kit de llave (TQCP / NTQ / NTQT) 1 18.150 ZA000611121 Tapas plásticas obturadoras 2 1.600 Cajas de empalme Caja con tapa embisagrada excepto CE-208 que es atornilllada Referencia Tipo Dimensiones en centímetros Unidades por caja Precio ZA000625010 CE-64 15X15X10 16 33.400 ZA000625020 CE-86 20X20X15 20 37.900 ZA000625025 CE-106 25X25X15 9 56.800 ZA000625030 CE-126 30X30X15 7 75.700 ZA000625040 CE-156 37.5X37.5X15 6 95.700 ZA000625050 CE-208 50X50X20 2 135.750 Cajas de paso con chapa plástica Pintura epóxica blanca RAL9003, con puerta y bisagra, Knock-out desde 7/8 hasta 2 1/2 Opcional: Llave Referencia Tipo CP-64 Dimensiones en centímetros Unidades por caja Precio ZA000625000 15X15X10 16 40.250 ZA000625005 CP-86 15X20X10 12 44.750 ZA000625015 CP-106 20X25X10 7 64.900 NTQ-442-SQ NTQ-418-T-SQ CE-86 CP-64 38 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Easy9 La mejor opciónNueva familia de dispositivos para la protección eléctrica de su marca de confianza Product o Certificado RETIE • Diseño de alta calidad amigable con el usuario• Alta confiabilidad a precio accesibleTodos los interruptores Easy9 son producidos en fábricas certificadas ISO 9001/2000 desde el diseño hasta la entrega, garantizando una organización profesional y calidad en los productos. Interruptor termomagnético monopolar Easy9 Capacidad de ruptura: 6 kA IEC898 Referencia Descripción Precio EZ9F56106 Easy9 1P C 6 A 18.900 EZ9F56110 Easy9 1P C 10 A 18.900 EZ9F56116 Easy9 1P C 16 A 18.900 EZ9F56120 Easy9 1P C 20 A 18.900 EZ9F56125 Easy9 1P C 25 A 18.900 EZ9F56132 Easy9 1P C 32 A 18.900 EZ9F56140 Easy9 1P C 40 A 18.900 EZ9F56150 Easy9 1P C 50 A 18.900 EZ9F56163 Easy9 1P C 63 A 18.900 Interruptor termomagnético bipolar DOMAE Capacidad de ruptura: 6 kA IEC898 Referencia Descripción Precio EZ9F56206 Easy9 2P C 6 A 40.300 EZ9F56210 Easy9 2P C 10 A 40.300 EZ9F56216 Easy9 2P C 16 A 40.300 EZ9F56220 Easy9 2P C 20 A 40.300 EZ9F56225 Easy9 2P C 25 A 40.300 EZ9F56232 Easy9 2P C 32 A 40.300 EZ9F56240 Easy9 2P C 40 A 40.300 EZ9F56250 Easy9 2P C 50 A 40.300 EZ9F56263 Easy9 2P C 63 A 40.300 Interruptor termomagnético tripolar DOMAE Capacidad de ruptura: 6 kA IEC898 Referencia Descripción Precio EZ9F56306 Easy9 3P C 6 A 69.500 EZ9F56310 Easy9 3P C 10 A 69.500 EZ9F56316 Easy9 3P C 16 A 69.500 EZ9F56320 Easy9 3P C 20 A 69.500 EZ9F56325 Easy9 3P C 25 A 69.500 EZ9F56332 Easy9 3P C 32 A 69.500 EZ9F56340 Easy9 3P C 40 A 69.500 EZ9F56350 Easy9 3P C 50 A 69.500 EZ9F56363 Easy9 3P C 63 A 69.500 Productos disponibles a partir de Octubre de 2014 Interruptor Monopolar Interruptor Bipolar Interruptor Tripolar 39 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
Cajas de distribución Easy9 de empotrar Referencia No. filas Nro de cir- cuitos Dimensiones (mm) Precio Alto Ancho Profundidad EZ9E3305 1 5 210 144 92,0 34.000 EZ9E3308 1 8 210 208 96,3 47.800 EZ9E3312 1 12 210 280 92,3 62.000 EZ9E3316 1 16 210 335 92,3 109.700 EZ9E3324 2 24 382 310 102,0 171.700 EZ9E3336 3 36 560 310 108,5 204.000 EZ9E3348 4 48 702 310 108,5 238.000 Accesorios para cajas Easy9 Referencia Descripcion Precio EZ9E33105 Tapas obturadoras 5 módulos 2.600 EZ9E33B04 Bornero para neutro y tierra 5 módulos 10.000 EZ9E33B06 Bornero para neutro y tierra 8 módulos 14.000 EZ9E33B08 Bornero para neutro y tierra 12/16 módulos 18.000 EZ9E33B11 Bornero para neutro y tierra 24/36/48 módulos 22.500 Peines de conexión para interruptores Easy9 80A Referencia Descripcion Precio EZ9X33112 Peine monofásico de 12 circuitos 18.000 EZ9X33157 Peine monofásico de 57 circuitos 25.200 EZ9X33212 Peine bifásico de 12 circuitos 35.800 EZ9X33257 Peine bifásico de 57 circuitos 50.200 EZ9X33312 Peine trifásico de 12 circuitos 61.600 EZ9X33357 Peine trifásico de 57 circuitos 86.300 Productos disponibles a partir de Octubre de 2014 Easy9 Cajas de distribución Easy9 EZ9E3305 EZ9E3324 Peines de Conexión 40 1 / Precios sujetos a cambio sin previo aviso • Adicionar IVA vigente en la Fecha de Facturación • Consultar Condiciones Generales de Venta • www.schneider-electric.com • Febrero de 2015 1
