Elección y cálculo de cables para instalación de autoconsumo fotovoltaico
El autoconsumo es una realidad creciente, en este webinar se mostrarán los tipos de cable a emplear en las instalaciones, así como su cálculo según los criterios de intensidad admisible, caída de tensión y cortocircuito, todo en el marco de la normativa aplicable. Se explicarán todas las particularidades de los cálculos para este tipo de instalaciones.
Prysmian
Elección y cálculo de cables para instalación de autoconsumo fotovoltaico
Publicado: 5 de junio de 2023 · Categoría: Documentación Webinars
El autoconsumo es una realidad creciente, en este webinar se mostrarán los tipos de cable a emplear en las instalaciones, así como su cálculo según los criterios de intensidad admisible, caída de tensión y cortocircuito, todo en el marco de la normativa aplicable. Se explicarán todas las particularidades de los cálculos para este tipo de instalaciones.
De este documento

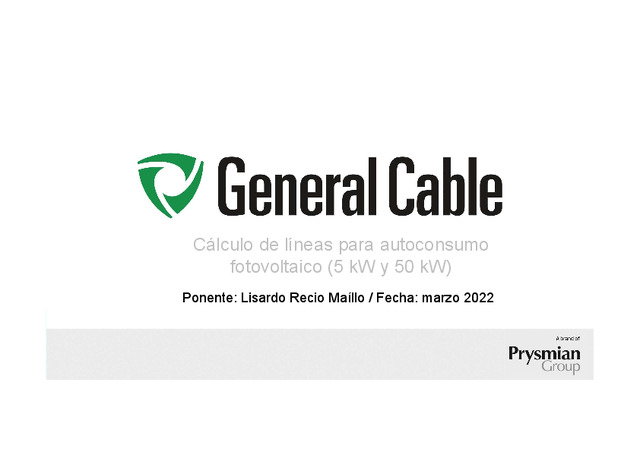

Cálculo de líneas para autoconsumo fotovoltaico (5 kW y 50 kW) Ponente: Lisardo Recio Maíllo / Fecha: marzo 2022 Cálculo BT (autoconsumo fotovoltaico. 5 kW) (Imagen cortesía de Cebrelux) Cálculo de líneas autoconsumo FV (5 kW y 50 kW) Cálculo BT (autoconsumo fotovoltaico doméstico. 5 kW) Lado de c.c.: Exzhellent Class Solar Lado de c.a.: Exzhellent Compact 1000 V (AS) = ~ A receptores CGMP A red Cálculo de líneas autoconsumo FV (5 kW y 50 kW) Autoconsumo fotovoltaico. 5 kW. Lado de cc. Datos de los paneles Potencia nominal de salida: 420 W Tensión en el punto de máxima potencia (UMPP): 39,5 V Intensidad en el punto de máxima potencia (IMPP): 10,64 A Intensidad de cortocircuito (ISC STC): 11,26 A Longitud de las líneas de cada string: 34 m* *Longitud del cable hasta el módulo más alejado del inversor Cálculo de líneas autoconsumo FV (5 kW y 50 kW) Autoconsumo fotovoltaico. 5 kW. Lado de cc. Agrupación en 2 strings de 7 paneles U = 276,5 V P = 5880 W Lado de c.c.: Exzhellent Class Solar I = 11,26 A = ~ Tensión de cada string: 7 x 39,5 = 276,5 V Intensidad de cada string para cálculo ISC STC = 11,26 A Potencia total del sistema: 2 x 7 x 420 W = 5880 W Cálculo de líneas autoconsumo FV (5 kW y 50 kW) Autoconsumo fotovoltaico. 5 kW. Lado de cc. Colocación de los paneles Cálculo de líneas autoconsumo FV (5 kW y 50 kW) Autoconsumo fotovoltaico. 5 kW. Lado de cc. Cable fotovoltaico EN 50618 e IEC 62930 (normas de referencia europea y mundial) Resistencia medioambiental Ensayos...
