La electricidad es un energético noble que permite múltiples aplicaciones, pero en el proceso de generación, transporte, distribución y uso final se requieren procedimientos y equipamientos que garanticen la seguridad de las personas y de los bienes.

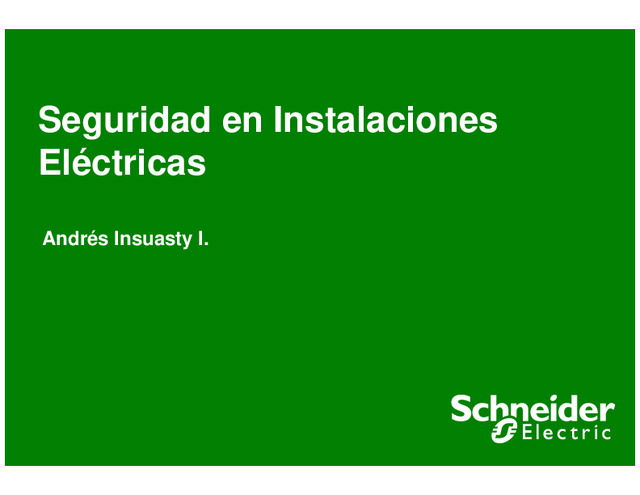

Seguridad en Instalaciones Eléctricas Andrés Insuasty I.
Seguridad en Instalaciones Eléctricas Andrés Insuasty I.
La electricidad es un energético noble que permite múltiples aplicaciones, pero en el proceso de generación, transporte, distribución y uso final se requieren procedimientos y equipamientos que garanticen la seguridad de las personas y de los bienes. Introducción Seguridad Eléctrica – Andres Insuasty - 2012
La electricidad es un energético noble que permite múltiples aplicaciones, pero en el proceso de generación, transporte, distribución y uso final se requieren procedimientos y equipamientos que garanticen la seguridad de las personas y de los bienes. Introducción Seguridad Eléctrica – Andres Insuasty - 2012
La primera acción para mitigar el riesgo en las instalaciones eléctricas es la actitud de las personas: ● Actitud hacia el riesgo ● Actitud frente a la seguridad propia y de los demás ● Actitud hacia los procedimientos de diseño, montaje, mantenimiento y operación ● Actitud hacia el cumplimiento de normas técnicas Introducción Seguridad Eléctrica – Andres Insuasty - 2012 3
La primera acción para mitigar el riesgo en las instalaciones eléctricas es la actitud de las personas: ● Actitud hacia el riesgo ● Actitud frente a la seguridad propia y de los demás ● Actitud hacia los procedimientos de diseño, montaje, mantenimiento y operación ● Actitud hacia el cumplimiento de normas técnicas Introducción Seguridad Eléctrica – Andres Insuasty - 2012 3
Las normas técnicas procuran garantizar el mínimo riesgo de accidentes, regulando las condiciones de diseño, construcción y mantenimiento de los sistemas eléctricos: ● MME – Ministerio de Minas y Energía ● IEC – International Electrotechnical Commission ● NTC – Norma Técnica Colombiana ● UL – Underwriters Laboratories ● ANSI – American National Standards Institute Introducción Seguridad Eléctrica – Andres Insuasty - 2012 4
Las normas técnicas procuran garantizar el mínimo riesgo de accidentes, regulando las condiciones de diseño, construcción y mantenimiento de los sistemas eléctricos: ● MME – Ministerio de Minas y Energía ● IEC – International Electrotechnical Commission ● NTC – Norma Técnica Colombiana ● UL – Underwriters Laboratories ● ANSI – American National Standards Institute Introducción Seguridad Eléctrica – Andres Insuasty - 2012 4
En Colombia , el RETIE es de obligatoria aplicación y su objetivo es establecer medidas que garanticen la seguridad de las personas, de la vida animal y vegetal y la preservación del medio ambiente; previniendo , minimizando o eliminando los riesgos de origen eléctrico. Introducción Seguridad Eléctrica – Andres Insuasty - 2012 5
En Colombia , el RETIE es de obligatoria aplicación y su objetivo es establecer medidas que garanticen la seguridad de las personas, de la vida animal y vegetal y la preservación del medio ambiente; previniendo , minimizando o eliminando los riesgos de origen eléctrico. Introducción Seguridad Eléctrica – Andres Insuasty - 2012 5
Uno de los objetivos específicos del RETIE es unificar las características esenciales de seguridad de productos eléctricos de mayor utilización, para asegurar mayor confiabilidad en su funcionamiento. Este objetivo apunta a que los equipamientos utilizados en la construcción de sistemas eléctricos cumplan requisitos de seguridad además de promover tecnologías que excedan dichos requisitos. Introducción Seguridad Eléctrica – Andres Insuasty - 2012
Uno de los objetivos específicos del RETIE es unificar las características esenciales de seguridad de productos eléctricos de mayor utilización, para asegurar mayor confiabilidad en su funcionamiento. Este objetivo apunta a que los equipamientos utilizados en la construcción de sistemas eléctricos cumplan requisitos de seguridad además de promover tecnologías que excedan dichos requisitos. Introducción Seguridad Eléctrica – Andres Insuasty - 2012
Su campo de aplicación comprende: ● Instalaciones nuevas ● Ampliaciones ● Remodelaciones Y sus requerimientos cubren a: ● Ingenieros ● Tecnólogos ● Técnicos ● Productos Introducción Seguridad Eléctrica – Andres Insuasty - 2012 7
Su campo de aplicación comprende: ● Instalaciones nuevas ● Ampliaciones ● Remodelaciones Y sus requerimientos cubren a: ● Ingenieros ● Tecnólogos ● Técnicos ● Productos Introducción Seguridad Eléctrica – Andres Insuasty - 2012 7
Desarrollo de un proyecto eléctrico Construcción Diseño Certificación Puesta en marcha Introducción Seguridad Eléctrica – Andres Insuasty - 2012 8
Desarrollo de un proyecto eléctrico Construcción Diseño Certificación Puesta en marcha Introducción Seguridad Eléctrica – Andres Insuasty - 2012 8
La seguridad eléctrica se garantiza desde el diseño mismo de la instalación, asegurando el cumplimiento de requisitos técnicos contenidos en normativas nacionales e internacionales, por ejemplo: ● RETIE ● NTC 2050 – Código Eléctrico Colombiano ● IEC 60439 – Tableros de baja tensión ● IEC 61936 – Requisitos para instalaciones eléctricas MT ● IEC 61643 – Protección contra sobretensiones transitorias ● IEC 60947 – Equipos de protección en baja tensión ● Entre otras… Introducción Seguridad Eléctrica – Andres Insuasty - 2012 9
La seguridad eléctrica se garantiza desde el diseño mismo de la instalación, asegurando el cumplimiento de requisitos técnicos contenidos en normativas nacionales e internacionales, por ejemplo: ● RETIE ● NTC 2050 – Código Eléctrico Colombiano ● IEC 60439 – Tableros de baja tensión ● IEC 61936 – Requisitos para instalaciones eléctricas MT ● IEC 61643 – Protección contra sobretensiones transitorias ● IEC 60947 – Equipos de protección en baja tensión ● Entre otras… Introducción Seguridad Eléctrica – Andres Insuasty - 2012 9
Certificación Introducción Seguridad Eléctrica – Andres Insuasty - 2012 10
Certificación Introducción Seguridad Eléctrica – Andres Insuasty - 2012 10
Introducción Seguridad Eléctrica – Andres Insuasty - 2012 11
Introducción Seguridad Eléctrica – Andres Insuasty - 2012 11
de Certificación de productos - RETIE Los productos de mayor utilización (listados en la tabla 1 del RETIE) deben cumplir los requisitos del reglamento que les sean aplicación y demostrarlo a través del certificado de producto. Introducción Seguridad Eléctrica – Andres Insuasty - 2012
de Certificación de productos - RETIE Los productos de mayor utilización (listados en la tabla 1 del RETIE) deben cumplir los requisitos del reglamento que les sean aplicación y demostrarlo a través del certificado de producto. Introducción Seguridad Eléctrica – Andres Insuasty - 2012
Fallas Eléctricas ● Cortocircuitos ● Sobrecargas ● Corrientes de fuga + ● Sobretensiones transitorias Introducción Seguridad Eléctrica – Andres Insuasty - 2012 13
Fallas Eléctricas ● Cortocircuitos ● Sobrecargas ● Corrientes de fuga + ● Sobretensiones transitorias Introducción Seguridad Eléctrica – Andres Insuasty - 2012 13
Riesgos Eléctricos ● Contacto directo ● Arco interno ● Arco externo (arc flash) ● Incendio Introducción Seguridad Eléctrica – Andres Insuasty - 2012 14
Riesgos Eléctricos ● Contacto directo ● Arco interno ● Arco externo (arc flash) ● Incendio Introducción Seguridad Eléctrica – Andres Insuasty - 2012 14
Recordemos la delicadeza del cuerpo humano: Sensación de hormigueo Contracción muscular Asfixia (diafragma) 2 mA 10 mA 20 a 30 mA Fibrilación ventricular Riesgo de quemadura T T i i e e m m p p o o s s a a l l t t o o s s d d e e e e x x p p o o s s i i c c i i ó ó n n D D e e 5 5 a a 1 1 0 0 s s e e g g . . = 85 mA ~ Introducción Seguridad Eléctrica – Andres Insuasty - 2012 15
Recordemos la delicadeza del cuerpo humano: Sensación de hormigueo Contracción muscular Asfixia (diafragma) 2 mA 10 mA 20 a 30 mA Fibrilación ventricular Riesgo de quemadura T T i i e e m m p p o o s s a a l l t t o o s s d d e e e e x x p p o o s s i i c c i i ó ó n n D D e e 5 5 a a 1 1 0 0 s s e e g g . . = 85 mA ~ Introducción Seguridad Eléctrica – Andres Insuasty - 2012 15
Bajo condiciones adecuadas: 300 mA bastan para iniciar un fuego Introducción Seguridad Eléctrica – Andres Insuasty - 2012 16
Bajo condiciones adecuadas: 300 mA bastan para iniciar un fuego Introducción Seguridad Eléctrica – Andres Insuasty - 2012 16
