Tableros electricos guía para construcción Cuaderno técnico Nº 9

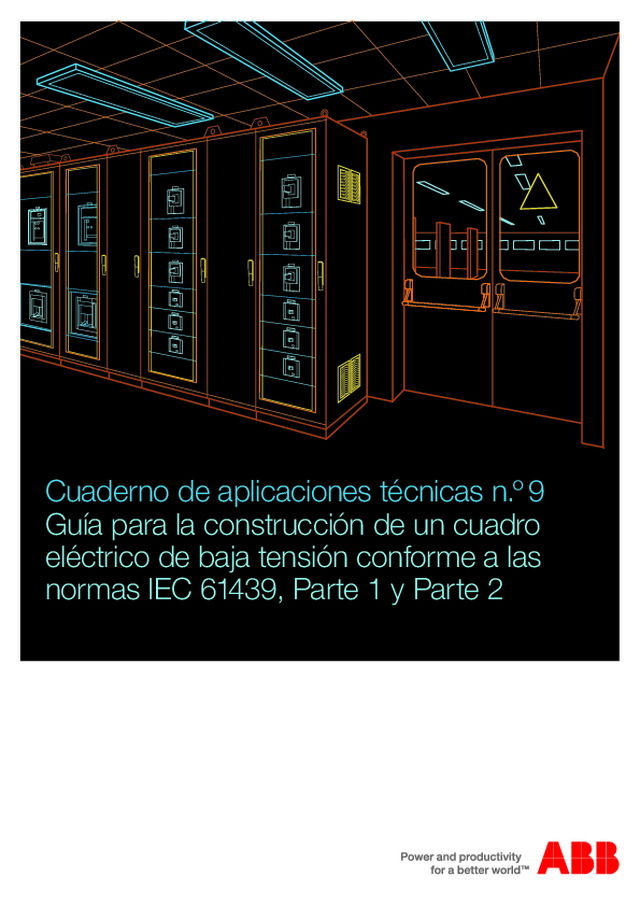

Cuaderno de aplicaciones técnicas n.º 9 Guía para la construcción de un cuadro  eléctrico de baja tensión conforme a las  normas IEC 61439, Parte 1 y Parte 2

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  1 Índice Cuadernos de aplicaciones técnicas C C Introducción ............................................... 3 1  Normas relativas a los cuadros de baja tensión y aplicabilidad  1 .1 . Norma.IEC.61439-1.................................. 4 2  Características eléctricas nominales de un cuadro .......... 8 3  Clasificación de los cuadros eléctricos 3 .1 .Cuadros.de.tipo.abierto.y.cerrado.................. 10 3 .2 .Diseño.externo................................................ 10 3 .3 .Condiciones.de.instalación............................. 10 3 .4 .Clasificación.funcional.................................... 11 4  Grado de protección IP del cuadro .................................... 12 4 .1 .Grado.de.protección.IP.de.los.cuadros.ArTu..... 13 4 .2 .Grado.de.protección.IP.y.entorno de.instalación.................................................. 14 4 .3 .Grado.de.protección.IP.y.sobretemperatura...... 15 4 .4 .Grado.de.protección.IP.de.las.partes desmontables.................................................. 15 5  Grado de protección IK de las envolventes 5 .1 .Grado.de.protección.IK.de.los.cuadros.ArTu.. 16 6  Formas de segregación interna ..................................................... 17 7  Verificación de los límites de sobretemperatura en el interior de un cuadro 7 .1 .Introducción.................................................... 18 7 .2 .Verificación.térmica.del.cuadro....................... 19 7 .3 .Cálculo.de.la.sobretemperatura conforme.a.la.norma.IEC.60890..................... 22 7 .4 .Ejemplos.de.cálculo.de.sobretemperatura..... 26 Continúa 8  Verificación del rendimiento en caso de cortocircuito 8 .1 .Verificación.de.resistencia.a.cortocircuitos......... 31 8 .2 .Corriente.de.cortocircuito.e.idoneidad del.cuadro.para.la.instalación......................... 32 8 .3 .Elección.del.sistema.de.distribución.con respecto.a.la.resistencia.a.cortocircuitos....... 34 8 .4 .Verificación.de.cortocircuito.conforme a.las.normas.de.diseño................................... 38 9  Verificación de las propieda- des dieléctricas del cuadro 9 .1 .Prueba.de.rigidez.dieléctrica.a. frecuencia.industrial........................................ 39 9 .2 .Prueba.de.tensión.soportada a.impulsos....................................................... 42 Guía.para.la.construcción.de.un.cuadro. eléctrico.de.baja.tensión.conforme.a.las. normas.IEC.61439,.Parte.1.y.Parte.2

2  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico Índice Cuadernos de aplicaciones técnicas C C 12 Guía para la certificación de los cuadros 12 .1 .Conformidad.de.los.cuadros.con.las.normas...63 12 .2 .Verificaciones.principales.que.debe llevar.a.cabo.el.fabricante.original............... 63 12 .3 .Verificaciones.particulares.(pruebas).que. debe.llevar.a.cabo.el.fabricante.del.cuadro.65 12 .4 .Verificaciones.particulares.conforme a.la.norma.IEC.61439.................................. 66 12 .5 . Otras.comprobaciones.durante.las.pruebas....67 12 .6 .Otros.datos.sobre.la.verificación.particular. del.aislamiento............................................. 68 12 .7 .Documentación.final.y.conclusión de.las.pruebas............................................. 69 13 Ejemplo de construcción de un cuadro ArTu 13 .1 .Diagrama.unifilar.......................................... 70 13 .2 .Selección.de.los.interruptores.automáticos y.los.conductores.externos.del.cuadro....... 71 13 .3 .Parte.frontal.del.cuadro.de.distribución,.sistema. de.distribución.y.estructura.metálica.............. 71 13 .4 .Conformidad.con.la.norma.IEC.61439-2..... 73 Anexo.A. Formularios.de.declaración.de.conformidady.certificado.de.pruebas......................................... 75 10 Protección contra descargas eléctricas 10 .1 .Protección.contra.el.contacto.directo......... 44 10 .2 .Protección.contra.el.contacto.indirecto....... 44 10 .3 .Manejo.seguro.del.cuadro........................... 45 11 Recomendaciones prácticas para la construcción de cuadros 11 .1 .Construcción.del.cuadro.eléctrico............... 46 11 .2 .Posicionamiento.de.los.interruptores automáticos................................................. 46 11 .3 .Anclaje.de.los.conductores.cerca de.los.interruptores.automáticos................. 48 11 .4 .Recomendaciones.para.la.conexión de.los.interruptores.automáticos.al.embarrado.de.distribución....................... 51 11 .5 .Recomendaciones.sobre.las.distancias de.instalación.de.los.interruptores.automáticos................................................. 55 11 .6 .Otras.recomendaciones.logísticas y.prácticas................................................... 58 11 .7 .Manipulación,.transporte.e.instalación definitiva....................................................... 59 11 .8 .Intervenciones.en.cuadros.en.servicio........ 62 Guía.para.la.construcción.de.un.cuadro. eléctrico.de.baja.tensión.conforme.a.las.. normas.IEC.61439,.Parte.1.y.Parte.2

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  3 Introducción Introducción Un. cuadro. eléctrico. es. una. combinación. de. varios.dispositivos. de. protección. y. maniobra,. agrupados. en.una.o.más.cajas.adyacentes.(columnas).En.un.cuadro.es.posible.distinguir.las.siguientes.partes:.una.caja,.denominada.envolvente.conforme.a.las.normas.(y.cuya.función.es.el.soporte.y.la.protección.mecánica.de. los. componentes. que. alberga). y. el. equipamiento.eléctrico,. formado. por. los. aparatos,. las. conexiones.internas. y. los. terminales. de. entrada. y. salida. para. la.conexión.a.la.instalación.Como.todos.los.componentes.de.un.sistema.eléctrico,.los. cuadros. también. deben. cumplir. las. normas.correspondientes. En.lo.referido.a.las.normas,.se.ha.producido.un.cambio.con.la.sustitución.de.la.antigua.norma.IEC.60439-1.por.las.normas.IEC.61439-1.e.IEC.61439-2..Estas.normas.son.aplicables.a.todos.los.cuadros.de.distribución.y.control.de.baja.tensión.(aquellos.en.los.que.la.tensión.nominal.no.supera.los.1000.V.para.CA.o.los.1500.V.para.CC).En.este.documento,.el.término."cuadro".se.utiliza.para.hacer.referencia.a.un.conjunto.de.equipos.de.protección.y.maniobra.de.baja.tensión. Este.cuaderno.de.aplicaciones.técnicas.tiene.como.fin:.1). describir. las. principales. innovaciones. y. cambios. introducidos. en. las. nuevas. normas. en. lo. relativo. a.estructura,. definiciones. y. contenido. (por. ejemplo,.métodos. de. verificación. de. cuadros. y. condiciones.de.aplicación.correspondientes),.prestando.especial.atención.a.la.verificación.del.rendimiento.en.cuanto.a:. límites. de. sobretemperatura,. resistencia. a.cortocircuitos.y.propiedades.dieléctricas; 2).proporcionar.un.documento.que.incluya.información. útil.para.la.construcción.y.certificación.de.cuadros.de.baja.tensión.conforme.a.las.normas.IEC.61439. Este. documento. está. dividido. en. siete. apartados.principales;-. introducción. y. descripción. de. las. nuevas. normas.. IEC.61439; -.. definición.de.las.características.eléctricas.nominales,. de.los.grados.IP.e.IK.y.de.las.formas.de.segregación.interna.de.un.cuadro; -.. requisitos.normativos.en.cuanto.a:.sobretemperatura,. resistencia.a.cortocircuitos.y.propiedades.dieléctricas.(distancias.de.aislamiento); -.. requisitos.para.la.protección.contra.el.contacto.directo. e.indirecto; -.. instrucciones. para. la. construcción,. manipulación,. transporte.e.instalación.definitiva.de.los.cuadros; -.. propiedades. y. rendimiento. (verificaciones. de. diseño).de.los.cuadros.y.una.guía.para.llevar.a.cabo.verificaciones.particulares.(certificación.del.cuadro); -.. un.ejemplo.de.selección.de.productos.(interruptores. automáticos,. conductores,. sistema. de. distribución,.embarrados.y.estructura.metálica).para.la.construcción.de.cuadros.ArTu.

Cuadernos de aplicaciones técnicas C C 4  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 1 Normas relativas a los cuadros de baja tensión y aplicabilidad 1 Normas relativas a los cuadr os de baja tensión y aplicabilidad La.reciente.publicación.de.la.nueva.norma.IEC.61439.ha. obligado. a. cambiar. y. perfeccionar. el. concepto. de.cuadro.eléctrico.de.distribución.y.maniobra,.que.había.permanecido.invariable.desde.1990,.cuando.el.concepto.de. "cuadros. montados. en. fábrica". fue. sustituido. por.CS.(cuadros.de.tipo.probado).y.CDS.(cuadros.de.tipo.parcialmente.probado).La.nueva.norma.sigue.considerando.que.un.cuadro.es.un. componente. estándar. de. la. instalación,. como. un.interruptor.automático.o.una.toma.de.corriente,.aunque.está.formado.por.la.unión.de.varios.aparatos,.agrupados.en.una.o.más.cajas.adyacentes.(columnas).En.un.cuadro.es.posible.distinguir.las.siguientes.partes:.una.caja,.denominada.envolvente.conforme.a.las.normas.(y.cuya.función.es.el.soporte.y.la.protección.mecánica.de.los.componentes.que.alberga),.y.el.equipo.eléctrico,.formado.por.los.aparatos,.las..conexiones.internas.y.los.terminales.de.entrada.y.salida.para.la.conexión.a.la.instalación.Este.sistema.debe.ser.montado.de.manera.que.cumpla.los.requisitos.de.seguridad.y.realice.de.forma.óptima.las.funciones.para.las.cuales.ha.sido.diseñado. Como. todos. los. componentes. de. una. instalación.eléctrica,.los.cuadros.también.deben.cumplir.las.normas.correspondientes..Las.normas.IEC.61439-1.y.2.sobre.esta.materia.han.entrado.recientemente.en.vigor.a.nivel.internacional..Estas.normas.se.aplican.a.cuadros.de.baja.tensión.con.una.tensión.nominal.máxima.de.1000.V.CA.o.1500.V.CC..IEC. 61439-1. establece. normas. generales. para. los.cuadros.de.baja.tensión,.mientras.que.las.demás.partes.especifican. las. tipologías. concretas. de. los. cuadros. y.deben.ser.leídas.junto.con.las.normas.generales.. Las.partes.previstas.son.las.siguientes:-.. IEC.61439-2:.“Cuadros.de.distribución.de.potencia. y.maniobra.(cuadros.PSC)”; -.. IEC.61439-3:.“Cuadros.de.distribución”.(sustituye.a. IEC.60439-3); -.. IEC. 61439-4:. “Cuadros. para. obras”. (sustituye. a.. IEC.60439-4); -.. IEC.61439-5:.“Cuadros.para.distribución.de.potencia”. (sustituye.a.IEC.60439-5); -.. IEC. 61439-6:. “Sistemas. de. canalización. para. embarrado”.(sustituye.a.IEC.60439-2). Existen.otros.dos.documentos.publicados.por.IEC,.sobre.cuadros.eléctricos,.todavía.disponibles:-.. la. norma. IEC. 60890,. que. describe. un. método. de. evaluación.de.sobretemperatura.mediante.cálculo; -.. la.norma.IEC.61117,.que.describe.un.método.para. evaluar.la.resistencia.a.cortocircuitos.mediante.cálculo.o.mediante.la.aplicación.de.las.normas.de.diseño. Este.documento,.después.de.estudiar.la.situación.desde.el.punto.de.vista.de.los.requisitos.y.normas,.describe.los.cuadros.ArTu.conforme.a.la.norma.IEC.61439-2. 1 .1 .Norma.IEC.61439-1 Como.se.ha.mencionado.anteriormente,.el.nuevo.grupo.de.normas,.identificado.por.la.IEC.con.el.código.61439,.está.compuesto.por.la.norma.básica.61439-1.y.las.normas.específicas. que. hacen. referencia. a. la. tipología. de. los.cuadros.. La. primera. norma. aborda. las. características,.propiedades.y.rendimiento.comunes.a.todos.los.cuadros,.los. cuales. serán. después. detallados. en. las. normas.específicas.relevantes..Esta.es.la.estructura.actual.de.la.nueva.norma.IEC.61439: 1).IEC.61439-1:.“Cuadros.de.distribución.y.maniobra.de. baja.tensión..-.Parte.1:.“Reglas.generales”; 2).IEC.61439-2:.“Cuadros.de.distribución.de.potencia. y.maniobra”; 3).IEC.61439-3:.“Cuadros.de.distribución”;4).IEC.61439-4:.“Cuadros.para.obras”;5).IEC.61439-5:.“Cuadros.para.distribución.de.potencia. en.redes.públicas”; 6).IEC. 61439-6:. “Sistemas. de. canalización. para. embarrado”. En. lo. referido. a. la. declaración. de. conformidad,. cada.tipología. específica. de. cuadro. deberá. ser. declarada.conforme.a.la.respectiva.norma.de.producto.(es.decir,.que.deberá.declararse.la.conformidad.de.los.cuadros.PSC.con.IEC.61439-2,.mientras.que.para.los.cuadros.de.distribución.deberá.declararse.su.conformidad.con.IEC.61439-3).La.transición.de.la.anterior.norma.IEC.60439.a.la.actual.IEC.61439.deberá.tener.lugar.de.este.modo:.La.“antigua”.norma. 60439-1. deberá. ser. sustituida. por. las. nuevas.normas.61439-1.y.2,.que.ya.están.disponibles,.aunque.permanecerá. vigente. hasta. el. 31. de. octubre. de. 2014.para. cuadros. de. distribución. de. potencia. y. maniobra.(también.denominados.cuadros.PSC)..Después.de.esa.fecha,.los.nuevos.cuadros.PSC.deberán.cumplir.únicamente.las.nuevas.normas..El. periodo. de. validez. de. la. norma. 60439-1. y. las.otras. normas. 60439-X. se. prolonga. hasta. 2014. para.la. construcción. de. otros. cuadros. especiales. (obras,.sistemas.de.canalización.para.embarrado,.distribución,.etc.),. dado. que. por. el. momento. las. nuevas. normas.solamente.están.previstas.pero.aún.no.están.disponibles..La. norma. básica. establece. los. requisitos. para. la.construcción,. seguridad. y. mantenimiento. de. los.cuadros. eléctricos. identificando. las. características.nominales,. condiciones. de. servicio. ambientales,.

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  5 1 Normas relativas a los cuadr os de baja tensión y aplicabilidad requisitos.mecánicos.y.eléctricos.,.así.como.los.requisitos.relativos.al.rendimiento. La.antigua.norma,.de.1990,.dividía.los.cuadros.en.dos.tipos,. CS. (cuadros. de. tipo. probado). y. CDS. (cuadros.de. tipo. parcialmente. probado),. en. función. de. su.conformidad.total.o.parcial.con.las.pruebas.de.tipo.en.laboratorio.. La. nueva. norma. elimina. completamente.esta.dualidad.sustituyéndola.por.el.concepto.de.cuadro.“conforme”,.es.decir.cualquier.cuadro.que.cumpla.las.verificaciones.de.diseño.impuestas.por.la.norma.misma. Con.este.fin,.la.norma.introduce.tres.tipos.de.verificación.distintos. pero. equivalentes. (verificación. de. diseño). de.los.requisitos.de.conformidad.de.un.cuadro;.se.trata.de:-.1).. verificación. mediante. pruebas. en. laboratorio. (anteriormente.denominada.pruebas.de.tipo.y.ahora.verificación.mediante.pruebas);. -.2).. verificación.mediante.cálculo.(empleando.algoritmos. antiguos.y.nuevos); -.3).. verificación. mediante. el. cumplimiento. de. las. normas. de. diseño. (análisis. y. consideraciones.independientes. de. las. pruebas;. verificación.mediante.criterios.físicos/analíticos.o.deducciones.de.diseño). Las. diferentes. características. (sobretemperatura,.aislamiento,. corrosión,. etc.). pueden. garantizarse.empleando. cualquiera. de. estos. tres. métodos;. puede.utilizarse.uno.u.otro.indiferentemente.para.garantizar.la.conformidad...Debido.a.que.no.siempre.es.posible.elegir.uno.de.los.tres.métodos,.la.Tabla.D.1.del.Anexo.D.de.la.norma.(véase.la.Tabla.1.1).indica.cuál.de.los.tres.tipos.de.verificación.puede.utilizarse.para.cada.característica. Tabla 1.1 N.º Características.a.verificar Apartados.o subapartados Opciones.de.verificación.disponibles Verificación. mediante.pruebas Verificación. mediante.cálculo Verificación. mediante. cumplimiento.de.las. normas.de.diseño 1 Resistencia.de.los.materiales.y.partes.del.cuadro: 10.2 Resistencia.a.la.corrosión 10.2.2 SÍ NO NO Propiedades.de.los.materiales.aislantes: 10.2.3 Estabilidad.térmica 10.2.3.1 SÍ NO NO Resistencia.de.los.materiales.aislantes.al.calor.normal 10.2.3.2 SÍ NO NO Resistencia.de.los.materiales.aislantes.al.calor.anormal.y.al.fuego. causados.por.efectos.eléctricos.internos. 10.2.3.3 SÍ NO NO Resistencia.a.la.radiación.ultravioleta.(UV).Elevación 10.2.4 SÍ NO NO Impacto.mecánico 10.2.4 SÍ NO NO Marcado 10.2.6 SÍ NO NO 10.2.7 SÍ NO NO 2 Grado.de.protección.de.las.envolventes 10.3 SÍ NO SÍ 3 Distancias.de.aislamiento.en.aire.y.superficialmente 10.4 SÍ SÍ SÍ 4 Protección.contra.descarga.eléctrica.e.integridad.de.los.circuitos. de.protección: 10.5 Continuidad. efectiva. entre. las. partes. conductoras. expuestas. del. cuadro.y.el.circuito.de.protección 10.5.2 SÍ NO NO Efectividad.del.cuadro.con.fallos.externos 10.5.3 SÍ SÍ SÍ 5 Instalación.de..los.aparatos.y.los.componentes.de.maniobra 10.6 NO NO SÍ 6 Circuitos.y.conexiones.eléctricas.internas 10.7 NO NO SÍ 7 Terminales.para.conductores.externos 10.8 NO NO SÍ 8 Propiedades.dieléctricas: 10.9 Rigidez.dieléctrica.a.frecuencia.industrial 10.9.2 SÍ NO NO Tensión.soportada.a.impulsos 10.9.3 SÍ NO SÍ 9 Límites.de.sobretemperatura 10.10 SÍ SÍ SÍ 10 Resistencia.a.cortocircuitos 10.11 SÍ SÍ SÍ 11 Compatibilidad.electromagnética.(EMC) 10.12 SÍ NO SÍ 12 Funcionamiento.mecánico 10.13 SÍ NO NO

Cuadernos de aplicaciones técnicas C C 6  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 1 Normas relativas a los cuadr os de baja tensión y aplicabilidad Como. puede. observarse,. en. algunas. características,.como. la. resistencia. a. la. corrosión. o. a. los. impactos.mecánicos,.solamente.se.acepta.la.verificación.mediante.pruebas;. en. otras,. como. la. sobretemperatura. y. los.cortocircuitos,.se.aceptan.las.tres.formas.de.verificación:.pruebas,.cálculo.o.normas.de.diseño.Otro. importante. cambio. en. la. nueva. norma. es. una.definición. más. concreta. de. la. figura. del. fabricante..Existen. “dos. formas. de. ser”. fabricante:. fabricante.“original”.y.fabricante.del.“cuadro”..El.primero.es.el.responsable.de.realizar.el.diseño.inicial.de.la.serie.a.la.cual.pertenece.el.cuadro.que.se.va.a.construir.y.con.este.fin.ha.llevado.a.cabo.las.verificaciones.de.diseño.(anteriormente.pruebas.de.tipo).o.los.cálculos,.o.bien.comprobado.las.normas.de.diseño,.para.abarcar.todas.las.posibles.formas.de.verificar.el.cuadro.Es.evidente.que.cuanto.más.efectivos.sean.los.diseños.que.el.fabricante.original.pueda.“normalizar”.y.proponer,.mayor. será. la. probabilidad. de. que. sus. diseños. sean.construidos.y,.por.lo.tanto,.obtenga.beneficios.El. segundo,. el. fabricante. del. “cuadro”,. es. quien.realmente.construye.el.cuadro,.es.decir,.quien.obtiene.las.distintas.partes.y.componentes.y.los.monta.del.modo.requerido,. para. completar. el. cuadro,. el. ensamblado.y.el.cableado.empleando.una.de.las.posibilidades.de.diseño.ya.mencionadas,.listas.para.usar.y.ofrecidas.por.el.fabricante.“original”.La. norma. continúa. aceptando. que. algunas. fases. del.montaje.de.los.cuadros.también.pueden.tener.lugar.fuera.del.laboratorio.o.taller.del.fabricante.(en.la.obra.o.en.una.máquina),.pero.deben.cumplirse.sus.instrucciones.Desde.el.punto.de.vista.operativo,.los.cuadristas.y.los.instaladores,. es. decir,. los. fabricantes. finales,. pueden.seguir.utilizando.del.modo.habitual.productos.vendidos.en. forma. de. kit. e. incluidos. en. los. catálogos. de. los.fabricantes.“originales”.para.montarlos.en.los.cuadros.de.acuerdo.al.modo.que.precisen. En.resumen,.el.fabricante.“original”.deberá:•. diseñar. (calcular,. diseñar. y. ejecutar). la. gama. de. cuadros.deseada; •. probar.varios.prototipos.pertenecientes.a.esa.gama. de.cuadros;.. •. superar.las.pruebas.para.demostrar.la.conformidad. con.los.requisitos.obligatorios.de.la.norma; •. derivar.de.las.pruebas.otras.configuraciones.mediante. cálculo.u.otras.evaluaciones.o.mediciones; •. añadir.otras.configuraciones.obtenidas.sin.pruebas. gracias.a.“normas.de.diseño”.adecuadas; •. recopilar.toda.la.información.anteriormente.descrita. y. ponerla. a. disposición. del. cliente. final. mediante.catálogos,. reglas. de. cálculo. o. software,. de. modo.que. pueda. construir. el. nuevo. cuadro,. utilizarlo. y.gestionarlo. de. la. mejor. manera. posible,. llevando. a.cabo.los.controles.y.mantenimiento.adecuados. La. lista. de. verificaciones. de. diseño. requerida. por. la.norma.bajo.la.responsabilidad.del.fabricante.“original”,.quien,.conforme.a.la.Tabla.1.1,.deberá.decidir.cómo.las.lleva.a.cabo,.es.la.siguiente:Verificación. de. las. características. relativas. a. la.construcción:-.. Resistencia.de.los.materiales.y.partes.del.cuadro;.-.. Grados.de.protección.IP.del.cuadro;-.. Distancias.de.aislamiento.(en.aire.y.superficialmente);-.. Protección.contra.descarga.eléctrica.e.integridad.de. los.circuitos.de.protección; -.. Instalación. de. dispositivos. y. componentes. de. maniobra; -. Circuitos.y.conexiones.eléctricas.internas;.-.. Terminales.para.conductores.externos. Verificación.de.las.características.relativas.al.rendimiento:-.Propiedades.dieléctricas.(rigidez.dieléctrica.a.50.Hz.y. tensión.soportada.a.impulsos);. -.Verificación.de.los.límites.de.sobretemperatura;.-.Resistencia.a.cortocircuitos;-.Compatibilidad.electromagnética.(EMC);-.Funcionamiento.mecánico.

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  7 1 Normas relativas a los cuadr os de baja tensión y aplicabilidad Por.su.parte,.el.fabricante.del.“cuadro”.será.responsable.de:.•. seleccionar. e. instalar. los. componentes. cumpliendo. fielmente.las.instrucciones.proporcionadas;. •.la.ejecución.de.la.verificación.particular.de.cada.cuadro. fabricado;. •.la.certificación.del.cuadro. La.lista.de.pruebas.particulares.requeridas.por.la.norma.bajo.la.responsabilidad.del.fabricante.del.“cuadro”.es.la.siguiente: Características.relativas.a.la.construcción:-.. Grados.de.protección.IP.de.la.envolvente;.-.. Distancias.de.aislamiento.(en.aire.y.superficialmente);.-.. Protección.contra.descarga.eléctrica.e.integridad.de. los.circuitos.de.protección;. -.. Instalación. de. dispositivos. y. componentes. de. maniobra; -.. Circuitos.y.conexiones.eléctricas.internas;-.. Terminales.para.conductores.externos;-.. Funcionamiento.mecánico.... Características.relativas.al.rendimiento:-.. Propiedades.dieléctricas.(rigidez.dieléctrica.a.50.Hz.y. tensión.soportada.a.impulsos);. -.. Cableado.y.rendimiento.en.servicio. Estas.verificaciones.pueden.llevarse.a.cabo.en.cualquier.orden..El. hecho. de. que. las. verificaciones. particulares. sean.llevadas.a.cabo.por.el.fabricante.del.“cuadro”.no.exime.al. instalador. de. verificarlos. después. del. transporte. e.instalación.del.cuadro. Los.principales.cambios.y.novedades,.introducidos.por.la.norma.IEC.61439.con.respecto.a.la.anterior.IEC.60439,.pueden.resumirse.en.los.diagramas.de.la.Figura.1.1: Norma IEC 60439-1 Norma IEC 61439-1-2 Fabricante del cuadro Montado r Cuadro de distribución  y control de baja tensión Pruebas y verificaciones Cuadros  comprobados (CS) Cuadros  comprobados  parcialmente (CDS) Pruebas particulares Cuadro conforme  a la norma IEC 60439-1 Fabricante original Verificación particular Cuadro conforme  a la norma IEC 61439-1-2 Fabricante del cuadro Fabricante original Cuadro de distribución  y control de baja tensión Verificación  mediante cálculos Verificaciones del diseño por  parte del fabricante original Verificación  mediante  normas  de diseño Montaje Verificación  mediante  pruebas Figura 1.1

Cuadernos de aplicaciones técnicas C C 8  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 2 Características eléctricas nominales de un cuadr o Tensión nominal (U n ) Valor.nominal.máximo.de.tensión.de.CA.(rms).o.de.CC,.declarado.por.el.fabricante.del.cuadro,.a.la.cual.el.circuito.o.circuitos.principales.del.cuadro.está.o.están.diseñados.para.conectarse..En.circuitos.trifásicos.es.la.tensión.entre.fases. Tensión nominal de empleo (U e ) Tensión.nominal.del.circuito.de.un.cuadro.que,.combina-da.con.la.intensidad.nominal.del.circuito,.determina.su.aplicación..En.circuitos.trifásicos,.esta.tensión.equivale.a.la.tensión.entre.fases.En.un.cuadro.normalmente.hay.un.circuito.principal,.con.su.propia.tensión.nominal,.y.uno.o.más.circuitos.auxilia-res.con.sus.respectivas.tensiones.nominales.El. fabricante. deberá. indicar. los. límites. de. tensión. a..respetar.para.el.correcto.funcionamiento.de.los.circuitos.del.interior.del.cuadro. Tensión nominal de aislamiento (U i ) Valor.de.tensión.del.circuito.de.un.cuadro.al.que.hacen.referencia.las.tensiones.de.prueba.(rigidez.dieléctrica).y. 2 Características eléctricas nominales de un cuadro las. distancias. de. aislamiento. superficiales.. La. tensión.nominal.de.cada.circuito.no.deberá.superar.la.tensión.nominal.de.aislamiento. Tensión nominal soportada a impulsos (U imp ) Valor.máximo.de.un.impulso.de.tensión.que.el.circuito.de.un.cuadro.puede.resistir.en.condiciones.específicas.y.al.cual.hacen.referencia.los.valores.de.las.distancias.de.aislamiento.en.aire..Debe.ser.igual.o.mayor.que.los.val-ores.de.las.sobretensiones.transitorias.que.se.producen.en.el.sistema.en.el.cual.se.instala.el.cuadro. Con.este.fin,.la.norma.IEC.61439-1.proporciona.dos.tablas:•..La.Tabla.G.1.(véase.la.Tabla.2.1).muestra.los.valores. preferentes.de.la.tensión.nominal.soportada.a.impul-sos.en.los.diferentes.puntos.de.la.instalación.como.función.de.la.tensión.de.empleo.a.tierra;. •..La.Tabla.10.(véase.la.Tabla.2.2).proporciona.los.valores. de.tensión.de.prueba.correspondientes.a.la.tensión.soportada.a.impulsos.como.función.de.la.altitud.a.la.cual.se.realizan.las.pruebas. Tabla 2.1  Valor.máximo.de.la.tensión. nominal.de.empleo.a.tierra. en.CA.(valor.rms). o.de.CC V Tensión.nominal.del.sistema.de.alimentación.(≤..tensión.nominal. de.aislamiento.del.equipo) V Valores.preferentes.de.tensión.nominal.soportada.. a.impulsos.(1,2/50.μs).a.2000.m kV Categoría.de.sobretensión IV III II I Valor.de.CA. rms Valor.de.CA. rms Valor.de.CA.rms o.de.CC. Valor.de.CA. rms o.de.CC Nivel.al.origen. de.instalación. (entrada.de. servicio) Nivel.del.circuito. de.distribución Nivel.de.la.carga. (equipos.eléctricos). Nivel. especialmente. protegido 50 - - 12,5,.24,.25,.30,. 42,.48 - 1,5 0,8 0.5 0,33 100 66/115 66 60 - 2,5 1,5 0,8 0,5 150 120/208 127/220 115,.120 127 110,.120 220-110, 240-120 4 2,5 1,5 0,8 300 220/380 230/400 240/415 260/440 277/480 220,.230. 240,.260 277 220 440-220 6 4 2,5 1,5 600 347/600 380/660 400/690 415/720 480/830 347,.380,.400 415,.440,.480 500,.577,.600 480 960-480 8 6 4 2,5 1000 - 660 690,.720 830,.1000 1000 - 12 8 6 4 Correspondencia. entre. la. tensión. nominal. del. sistema. de. alimentación. y. la. tensión. nominal. soportada. a. impulsos,. en. el. caso. de. la. protección. contra. sobretensiones.con.dispositivos.de.protección.contra.sobretensiones.conforme.a.la.norma.IEC.60099-1

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  9 2 Características eléctricas nominales de un cuadr o Tabla 2.2  Tensión nominal soportada a impulsos U imp kV . Tensiones soportadas a impulsos U1, 2/50, CA pico y CC kV Valor de CA rms kV Nivel del mar 200 m 500 m 1000 m 2000 m Nivel del mar 200 m 500 m 1000 m 2000 m 2,5 2,95 2,8 2,8 2,7 2,5 2,1 2 2 1,9 1,8 4 4,8 4,8 4,7 4,4 4 3,4 3,4 3,3 3,1 2,8 6 7,3 7,2 7 6,7 6 5,1 5,1 5 4,7 4,2 8 9,8 9,6 9,3 9 8 6,9 6,8 6,6 6,4 5,7 12 14,8 14,5 14 13,3 12 10,5 10,3 9,9 9,4 8,5 Intensidad nominal del cuadro (I nA ) Se.trata.de.una.nueva.característica.introducida.por.la.norma.IEC.61439.que.normalmente.indica.la.corriente.de.carga.de.entrada.máxima.permanente.y.permitida.o.bien.la.corriente.máxima.que.un.cuadro.puede.resistir..En. cualquier. caso. deberá. poder. resistir. la. intensidad.nominal,. siempre. que. se. cumplan. los. límites. de.sobretemperatura.indicados.por.la.norma. Intensidad nominal de un circuito (I nC ) Es.el.valor.de.corriente.que.puede.ser.transportado.por.un.circuito.sin.que.la.sobretemperatura,.de.las.diversas.partes. del. cuadro,. supere. los. límites. especificados.conforme.a.las.condiciones.de.prueba.del.apartado.7. Intensidad nominal de corta duración (I cw ) Valor.rms.de.la.corriente.durante.la.prueba.de.cortocircuito.durante. 1. segundo;. este. valor,. declarado. por. el.fabricante,. no. provoca. la. apertura. del. dispositivo. de.protección. y. es. el. valor. que. el. cuadro. puede. resistir.sin. sufrir. daños. en. condiciones. específicas,. definidas.en.términos.de.corriente.y.tiempo..Es.posible.asignar.valores.I cw .diferentes.a.un.cuadro.para.distintos.periodos. de.tiempo.(por.ejemplo,.0,2.o.3.segundos). Intensidad nominal de pico admisible (I pk ) Valor.pico.de.la.corriente.de.cortocircuito.declarado.por.el.fabricante.del.cuadro.que.éste.es.capaz.de.resistir.en.las.condiciones.especificadas. Intensidad nominal de cortocircuito condicional (I cc ) Valor.eficaz.rms.de.una.posible.corriente.de.cortocircuito,.declarada.por.el.fabricante,.que.ese.circuito,.equipado.con. un. dispositivo. de. protección. contra. cortocircuito. especificado. por. el. fabricante,. puede. resistir.satisfactoriamente. durante. el. tiempo. de. servicio. del.dispositivo.en.las.condiciones.de.prueba.especificadas. Factor nominal de contemporaneidad (RDF)Valor,.por.unidad.de.la.intensidad.nominal,.asignado.por.el.fabricante.del.cuadro.al.cual.pueden.estar.cargados,.de.forma.continua.y.simultánea,.los.circuitos.de.salida.de.un.cuadro,.teniendo.en.cuenta.las.mutuas.influencias.térmicas..El.factor.nominal.de.contemporaneidad.puede.indicarse:-.para.grupos.de.circuitos;-.para.todo.el.cuadro. El.factor.nominal.de.contemporaneidad.es.igual.a:. ∑ Ib ∑ In . El.factor.nominal.de.contemporaneidad,.multiplicado.por.la.intensidad.nominal.de.los.circuitos.(In),.debe.ser.igual.o.mayor.que.la.carga.estimada.de.los.circuitos.de.salida.(Ib).El.factor.nominal.de.contemporaneidad.se.aplica.a.los.circuitos.de.salida.del.cuadro.y.demuestra.que.es.posible.cargar.parcialmente.varias.unidades.funcionales.Cuando. el. fabricante. indica. un. factor. nominal. de.contemporaneidad,.dicho.factor.deberá.utilizarse.para.la.prueba.de.sobretemperatura;.en.caso.contrario.deberá.hacerse. referencia. a. los. valores. recomendados. en. el.Anexo.E.de.la.norma.61439-1. Frecuencia nominalValor. de. frecuencia. al. cual. se. hace. referencia. en. las.condiciones.de.funcionamiento..Si.los.circuitos.de.un.cuadro. han. sido. diseñados. para. distintos. valores. de.frecuencia,. deberá. indicarse. la. frecuencia. nominal. de.cada.circuito.

Cuadernos de aplicaciones técnicas C C 10  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 3 Clasificación de los cuadr os eléctricos 3 Clasificación de los cuadros eléctricos Los.cuadros.eléctricos.pueden.clasificarse.en.función.de.diversos.criterios:.tipología.de.construcción,.diseño.externo,.condiciones.de.instalación.o.función.realizada. 3 .1 .Cuadros.de.tipo.abierto.y.cerrado De.acuerdo.con.la.tipología.de.su.construcción,.la.norma.IEC.61439-1.distingue.entre.cuadros.de.tipo.abierto.y.de.tipo.cerrado. -.. Cuadro de tipo cerrado . Un. cuadro. es. cerrado. cuando. está. rodeado. por. paneles. protectores. por. todos. sus. lados. con. el.fin. de. proporcionar. un. grado. de. protección. contra.el. contacto. directo. no. inferior. a. IPXXB. (véase. el.Capítulo.4)..Los.cuadros.destinados.a.su.instalación.en.entornos.comunes.deberán.ser.del.tipo.cerrado. -.. Cuadro de tipo abierto . Un.cuadro,.con.o.sin.cubierta.frontal,.en.el.que.las.piezas. con.tensión.del.equipo.eléctrico.son.accesibles..Estos.cuadros.solamente.pueden.ser.utilizados.en.lugares.donde.sean.accesibles.para.personal.cualificado. 3 .2 .Diseño.externo Desde.el.punto.de.vista.del.diseño.externo,.los.cuadros.se.dividen.en: -.. Tipo armario (columna) . Se. utilizan. para. grandes. equipos. de. distribución. y. control;. los. cuadros. multiarmario,. formados.por. varios. armarios. unidos. mecánicamente,. se.forman.combinando.varios.cuadros.de.tipo.armario.adyacentes. -.. Tipo pupitre . Se.utilizan.para.controlar.máquinas.o.instalaciones. complejas.en.la.industria.mecánica,.siderometalúrgica.o.química. -.. Tipo caja . Destinados.a.su.instalación.en.un.plano.vertical.(pared),. sea.sobresaliendo.o.empotrado;.estos.cuadros.se.utilizan.principalmente.para.la.distribución.en.departamentos.o.áreas.en.entornos.industriales.o.del.sector.servicios. -.. Tipo multicaja . Una. combinación. de. cajas,. generalmente. del. tipo. protegido. y. con. bridas. de. sujeción,. cada. una. de.las.cuales.alberga.una.unidad.funcional.que.puede.ser. un. interruptor. automático,. un. arrancador. o. un.conector.acompañado.de.un.interruptor.automático.de.bloqueo.o.protección..De.este.modo.se.crea.una.serie. de. compartimentos,. unidos. mecánicamente.entre.sí.con.o.sin.una.estructura.de.soporte.común;.las.conexiones.eléctricas.entre.dos.cajas.contiguas.se.realizan.a.través.de.aberturas.en.las.caras.adyacentes. 3 .3 .Condiciones.de.instalación En.función.de.las.condiciones.de.instalación,.los.cuadros.pueden.dividirse.en: -.. Cuadro para instalación en interior . Cuadro.diseñado.para.su.uso.en.lugares.donde.se. cumplen.las.condiciones.de.servicio.normales.para.uso.en.interior.especificados.en.la.norma.IEC.61439-1,.es.decir: Condiciones ambientales para instalación en interior Tabla 3.1 Humedad relativa Temperatura ambiente del aire Altitud 50%.(a.una.temperatura. máxima.de.40.°C). 90%.(a.una.temperatura. máxima.de.20.°C) Temperatura.máxima..≤. 40.°C. 2000. m. como. máximo Media.de.temperatura. máxima.durante.un. periodo.de.24.h.≤.35.°C. Temperatura.mínima.≥.-5.°C

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  11 3 Clasificación de los cuadr os -.. Cuadro para instalación en exterior . Cuadro. diseñado. para. usar. en. lugares. donde. se. cumplen.las.condiciones.de.servicio.normales.para.uso.en.exterior.especificados.en.la.norma.IEC.61439-1,.es.decir: Condiciones ambientales para instalación en exterior Tabla 3.2 Humedad relativa Temperatura ambiente del aire Altitud 100%.temporalmente (a.una.temperatura. máxima.de.25.°C). Temperatura.máxima..≤.40.°C 2000.m.como. máximo Media. de. temperatura. máxima. durante. un. periodo. de. 24. h. ≤. 35.°C Temperatura.mínima.≥.-25.°C.en. clima.templado Temperatura.mínima.≥.-50.°C.en. clima.ártico -.. Cuadro fijo . Cuadro. diseñado. para. ser. fijado. en. su. lugar. de. instalación,.sobre.el.suelo.o.una.pared,.por.ejemplo,.y.para.ser.utilizado.en.ese.lugar. -.. Cuadro móvil . Cuadro.diseñado.para.ser.fácilmente.trasladado.de. un.lugar.a.otro. 3 .4 .Clasificación.funcional Dependiendo. de. las. funciones. a. las. cuales. están.destinados,.pueden.clasificarse.en.los.siguientes.tipos: -.. Cuadros primarios de distribución . Los. cuadros. primarios. de. distribución,. también. denominados.Cuadros.de.potencia.(Power.Centers,.PC).normalmente.se.encuentran.en.el.lado.de.carga.de.los.transformadores.MT/BT.o.de.los.generadores.. Estos. cuadros. incluyen. una. o. más. unidades. de.entrada,.interruptores.de.acoplamiento.de.barras.y.un.número.relativamente.reducido.de.unidades.de.salida. -.. Cuadros secundarios de distribución. . Los. cuadros. secundarios. de. distribución. incluyen. una. amplia. categoría. de. cuadros. destinados. a. la.distribución. de. la. energía. y. normalmente. están.equipados. con. una. unidad. de. entrada. y. varias.unidades.de.salida. -.. Cuadros de control de motores. . Los.cuadros.de.control.de.motores.están.destinados. al.control.y.protección.centralizada.de.motores..Por.esta.razón.incluyen.el.equipo.coordinado.de.maniobra.y.protección.relevante,.así.como.equipos.de.control.auxiliar.y.señalización..También.se.denominan.Centros.de.control.de.motores.(Motor.Control.Center,.MCC) -.. Cuadros de control, medición y protección . Los.cuadros.de.control,.medición.y.protección.están. compuestos.normalmente.por.pupitres.que.contienen.principalmente. equipos. para. el. control,. maniobra. y.medición.de.instalaciones.y.procesos.industriales. -.. Cuadros integrados.a la máquina . Los. cuadros. integrados,. también. denominados. cuadros. de. automatización,. se. asemejan. a. los.anteriores. desde. el. punto. de. vista. funcional;. están.destinados. a. actuar. como. interfaz. entre. la. fuente.de. alimentación. y. el. operador.. La. serie. de. normas..IEC. 60204. establece. otros. requisitos. para. cuadros.que.forman.parte.integral.de.la.máquina. -.. Cuadros para obras . Los. cuadros. para. obras. tienen. distintos. tamaños,. desde.unidades.sencillas.con.una.toma.hasta.cuadros.de.distribución.en.envolvente.metálica.o.en.material.aislante. . Estos. cuadros. normalmente. son. móviles. o. transportables.

Cuadernos de aplicaciones técnicas C C 12  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico IP 6 5 C H Letras de código Protección internacional Primera cifra característica Cifras 0 … 6 o letra X Segunda cifra característica Cifras 0 … 8 o letra X Letra adicional (opcional) Letras A, B, C, D Letra suplementaria (opcional) Letras H, M, S, W 4 Grado de pr otección IP del cuadr o 4 Grado de protección IP del cuadro El.código.IP.indica.el.grado.de.protección.proporcionado.por.la.envolvente.contra.el.acceso.a.partes.peligrosas,.contra.la..introducción.de.objetos.sólidos.extraños.y.contra.la..entrada.de.agua.El.código.IP.es.el.sistema.de.identificación.de.los.grados.de.protección.conforme.a.los.requisitos.de.la.norma.IEC.60529. La.tabla.siguiente.muestra,.en.detalle,.el.significado.de.las.distintas.cifras.y.letras. Figura 4.1 Protección del equipo Contra el acceso a piezas peligrosas con: Primera cifra característica (entrada de cuerpos sólidos extraños) 0 no.protegido 1.≥.50.mm.de.diámetro dorso.de.la.mano 2.≥.12,5.mm.de.diámetro dedo 3.≥.2,5.mm.de.diámetro herramienta 4.≥.1.mm.de.diámetro cable 5.protegido.contra.el.polvo. cable 6.totalmente.protegido.contra.el.polvo cable Segunda cifra característica (entrada de agua) 0.no.protegido 1.caída.vertical 2.caída.de.gotas.de.agua.(inclinación.15º) 3.lluvia 4.salpicadura.de.agua 5.chorro.de.agua 6.chorros.potentes.(similar.a.olas.marinas) 7.inmersiones.temporales 8.inmersión.continua. Letra adicional (opcional) A. dorso.de.la.mano B. dedo C. herramienta D cable Letra suplementaria (opcional) H.equipos.de.alta.tensión M.prueba.con.agua.en.equipos.en.marcha S.prueba.con.agua.en.equipos.estacionarios W.condiciones.atmosféricas Tabla 4.1 La.letra.adicional.indica.el.grado.de.protección.para.las.personas.contra.el.acceso.a.partes.peligrosas.Las.letras.adicionales.solo.se.utilizan:-.. si. la. protección. efectiva. contra. el. acceso. a. partes. peligrosas. es. superior. a. la. indicada. por. la. primera. cifra. característica;. -.. si.se.indica.sólo.la.protección.contra.el.acceso.a.partes.peligrosas,.la.primera.cifra.característica.es.entonces. sustituida.por.una.X.. Esta.protección.superior.puede.deberse,.por.ejemplo,.a.la.dotación.de.barreras,.de.aberturas.de.forma.adecuada.o.de.distancias.internas.en.el.interior.de.la.envolvente.

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  13 4 Grado de pr otección IP del cuadr o 4 .1 .Grado.de.protección.IP.de.los.cuadros.ArTu En. lo. que. se. refiere. a. los. cuadros,. a. menos. que. el.fabricante.especifique.lo.contrario,.el.grado.de.protección.es.válido.para.todo.el.cuadro,.montado.e.instalado.según.su.uso.habitual.(con.puerta.cerrada)..Además,. el. fabricante. puede. indicar. los. grados. de.protección.relativos.a.configuraciones.particulares.que.puedan. presentarse. durante. el. ejercicio. como,. por.ejemplo,.el.grado.de.protección.con.las.puertas.abiertas.y.con.dispositivos.desmontados.o.extraídos. Para. los. cuadros. destinados. a. instalación. en. interior,.en. entornos. sin. riesgo. de. entrada. de. agua,. la. norma. Figura 4.2 requiere,. como. mínimo,. los. siguientes. grados. de.protección:..IP.00,.IP.2X,.IP.3X,.IP.4X,.IP.5X,.IP.6X. Para. cuadros. cerrados,. el. grado. de. protección. IP.deberá.ser.≥.2X.después.de.la.instalación,.conforme.a.las.instrucciones.proporcionadas.por.el.fabricante.del.cuadro..El.grado.IP.en.la.parte.frontal.y.la.parte.posterior.deberá.ser,.como.mínimo,.igual.a.IP.XXB..En.lo.relativo.a.los.cuadros.destinados.a.instalación.en.exterior.y.sin.protección. adicional,. la. segunda. cifra. del. código. IP.deberá.ser,.como.mínimo,.igual.a.3. A.continuación.se.exponen.los.grados.de.protección.que.pueden.obtenerse.con.los.cuadros.ABB.ArTu. ArTu K IP43 Con puerta IP31 Sin puerta IP31 Sin puerta IP65 Con puerta y paneles ciegos ArTu L IP65 Con puerta IP31 Sin puerta ArTu M IP41 Con puerta y paneles laterales ventilados IP41 Sin puerta con kit IP 41

Cuadernos de aplicaciones técnicas C C 14  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 4 Grado de pr otección IP del cuadr o 4 .2 .Grado.de.protección.IP y.entorno.de.instalación Actualmente.no.existe.ninguna.norma.que.relacione.el.grado.de.protección.IP.con.el.entorno.de.instalación.de.los.cuadros,.excepto.en.el.caso.de.entornos.especiales.con.riesgo.de.explosión.(CEI.64-2). A.modo.ilustrativo,.la.tabla.siguiente,.extraída.de.la.Guía.UTE.C.15-103,.muestra.la.relación.entre.el.entorno.y.los.grados.de.protección.de.los.cuadros.ABB.de.la.serie.ArTu. Debe.tenerse.en.cuenta.que.los.cuadros.ArTu.fabricados.por.ABB.están.destinados.a.la.instalación.en.interior. Tabla 4.2 Factorías industriales IP 31-41 IP 43 IP 65 Factorías industriales IP 31-41 IP 43 IP 65 acumuladores.(fabricación). • grabado.de.metales • ácidos.(fabricación.y.almacenamiento). • lana.(cardadura). • bebidas.alcohólicas.(almacenamiento). • explotaciones.lecheras. • alcohol.(fabricación.y.almacenamiento) • lavanderías.. • • aluminio.(fabricación.y.almacenamiento) • lavanderías.públicas. • animales.(crianza). • madera.(ebanistería). • alquitrán.para.asfalto.(almacenamiento) • líquidos.halógenos.(uso). • fábricas.de.cerveza • líquidos.inflamables.(almacenamiento.y.uso). • cal.(hornos) • licores.(fabricación). • carbón.(almacenes) máquinas.(salas.de.máquinas). • combustibles.(fabricación.y.almacenamiento) • carniceros. • papel.(almacenamiento) • magnesio.(fabricación,.procesamiento.y. almacenamiento) • papel.(fabricación).. • • materiales.plásticos.(fabricación). • papel.(preparación.de.la.pulpa). • mataderos. • cartón.(fabricación). • ladrillos.(fábrica). • líneas.de.embotellado. • metales.(tratamiento.de.metales). • alquitrán.(tratamiento). • motores.térmicos.(pruebas). • canteras. • munición.(polvorines). • celulosa.(fabricación.de.objetos). • níquel.(tratamiento.de.minerales). • celulosa.(fabricación). • petróleo.(extracción). • cementeras. • cuero.(fabricación.y.almacenamiento). • cloro.(fabricación.y.almacenamiento). • peletería.(separación). • plantas.de.carbonización.. • pintura.(fabricación.y.almacenamiento). • pegamentos.(fabricación). • fábrica.de.pólvora. • líquidos.combustibles.(almacenamiento). • sustancias.químicas.(fabricación).. • • curtidurías. • perfumes.(fabricación.y.almacenamiento). • fertilizantes.(fabricación.y.almacenamiento). • refinerías.petrolíferas. • cromado.(fábricas.de). • cobre.(tratamiento.de.minerales). • decapado. • residuos.(tratamiento). • detergentes.(fabricación). • soldaduras. • destilerías. • fábricas.de.embutidos. • electrólisis. • jabones.(fabricación). • explosivos.(fabricación.y.almacenamiento). • aserraderos. • ebanistería. • seda.y.pelo.(preparación). • ferretería.(fabricación). • silos.de.grano.o.azúcar. • hierro.(fabricación.y.tratamiento). • sosa.(fabricación.y.almacenamiento). • hilaturas. • tejidos.(fabricación). • fabricación.de.queso. • fábricas.de.teñido. • gas.(fábricas.y.almacenamiento). • imprentas. • yeso.(fabricación.y.almacenamiento). • pinturas.(fabricación.y.almacenamiento). • gomaespuma.(fabricación.y.transformación). • prendas.de.ropa.(depósitos). • cereales.(fábricas.y.almacenamiento). • vidrierías. • grasas.(tratamiento.de.cuerpos.grasos). • cinc.(procesamiento.del.zinc). • hidrocarburos.(extracción).. • • azufre.(tratamiento). • tintas.(fabricación) • refinerías.de.azúcar •

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  15 4 Grado de pr otección IP del cuadr o 4 .3 .Grado.de.protección.IP.y.sobretemperatura El.grado.de.protección.de.un.cuadro.influye.en.su.capa-cidad.para.disipar.el.calor:.cuanto.mayor.sea.el.grado.de.protección,.menos.calor.disipa.el.cuadro..Por.esta.razón.es.aconsejable.utilizar.un.grado.de.protección.adecuado.para.el.entorno.de.instalación.Al.utilizar,.por.ejemplo,.un.cuadro.del.tipo.ArTu.K.con.puerta. y. paneles. laterales. ventilados,. se. obtiene. un.grado.de.protección.equivalente.a.IP.41,.mientras.que.si.se.emplean.paneles.laterales.ciegos,.el.grado.es.IP.65. Ambos.cuadros.garantizan.el.acceso.a.los.interruptores.automáticos.mediante.la.puerta.frontal,.pero.el.cuadro.con.paneles.laterales.ventilados.dispone.de.mejor.ven-tilación.que.el.cuadro.con.paneles.laterales.ciegos..Por.lo.tanto,.es.preferible.utilizar.el.primero.si.el.entorno.de.instalación.lo.permite. 4 .4 .Grado.de.protección.IP de.las.partes.desmontables Es.posible.extraer.partes.móviles.de.un.cuadro.instalado.en.dos.casos.diferentes:1).la.extracción.de.una.parte.desmontable.de.un.com-ponente. (por. ejemplo:. interruptor. automático. o. inter-ruptor. seccionador. extraíbles. o. portafusibles). para. su.reparación,.control.o.mantenimiento;.2).la.extracción.de.una.parte.fija,.como.bridas,.paneles,.cubiertas. o. zócalos,. para. realizar. trabajos. eléctricos,.como. la. incorporación. de. nuevas. líneas. de. entrada. o.salida.o.la.sustitución.de.los.cables.existentes.En.el.primer.caso.deberá.mantenerse.el.mismo.grado.IP.que.antes.de.la.extracción,.que.generalmente.es.IP.2X;. los.obturadores.de.seguridad,.situados.en.la.parte.fija.de.los.interruptores.de.bastidor.abierto.extraíbles,.permiten.cumplir.este.requisito.(véase.la.Figura.4.3)..Si.el.grado.IP.fuera.mayor.(por.ejemplo,.IP.44,.IP.55.u.otro),.la.parte.extraída.se.encontraría.en.el.interior.de.la.envolvente,.por.lo.que,.una.vez.cerrada.de.nuevo,.recuperaría.ese.grado. En.el.caso.de.los.trabajos.eléctricos,.si.no.se.mantuviera.el.grado.de.protección.original.tras.la.extracción.de.una.parte.fija.mediante.una.herramienta,.se.deben.adoptar.las.medidas.adecuadas.-.como.se.especifica.EN.50110-1.y.en.las.normas.nacionales.correspondientes.-.con.objeto.de.garantizar.un.nivel.de.seguridad.adecuado.para.los.operadores. Figura 4.3 Obturador de seguridad (IP 20)

Cuadernos de aplicaciones técnicas C C 16  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 5 Grado de pr otección IK de las envolventes El.grado.IK.indica.el.nivel.de.protección.que.proporcio-na.la.envolvente.al.equipo.contra.daños.causados.por.impactos.mecánicos.y.se.verifica.mediante.métodos.de.prueba.normalizados.. El.código.IK.es.el.sistema.de.códigos.empleado.para.indicar. el. grado. de. protección. garantizado. contra. el.daño.causado.por.impactos.mecánicos.conforme.a.los.requisitos.de.la.norma.IEC.62262.de.2002. El.grado.de.protección.de.la.envolvente.contra.los.impac-tos.se.indica.por.medio.del.código.IK.del.modo.siguiente: 5 Grado de protección IK de las envolventes IK 10 Letras características Protección mecánica internacional Grupo de cifra característica de 00 a 10 Figura 5.1 Cada. grupo. numérico. característico. representa. un.valor.de.energía.de.impacto,.tal.y.como.se.indica.en.la.tabla.5.1.. En.general,.el.grado.de.protección.se.aplica.a.toda.la.en-volvente..Si.ciertas.partes.de.la.envolvente.cuentan.con.diferentes.grados.de.protección,.éstos.deben.indicarse.de.forma.separada. Tabla 5.1 Relación entre el grado de protección IK y la energía de impacto Código IK IK.00 IK.01 IK.02 IK.03 IK.04 IK.05 IK.06 IK.07 IK.08 IK.09 IK.10 Energía de impacto (en joules) ( ) 0,14 0,2 0,35 0,5 0,7 1 2 5 10 20 ( ) No protegido según la norma. . . . . . . . . . 5 .1 .Grado.de.protección.IK.de.los.cuadros. ArTu En. lo. que. se. refiere. a. los. cuadros. ArTu,. el. grado. de.protección.IK.es.válido.para.todo.el.cuadro,.montado.e.instalado.según.su.uso.habitual.(con.puerta.cerrada). Figura 5.2 A.continuación.se.expone.el.grado.de.protección.con-tra.los.impactos.mecánicos.externos.(código.IK).de.los.cuadros.de.la.serie.ArTu. IK 10 Con puerta ciega Energía de impacto20 Joules ArTu  M  - K IK 09 Con puertatransparente Energía de impacto10 Joules ArTu  M  - K IK 08 Energía de impacto5 Joules ArTu  L 1,7 kg 300mm 5 kg 200mm 5 kg 400mm

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  17 6 Formas de segr egación inter na 6 Formas de segregación interna La.forma.de.segregación.es.el.tipo.de.subdivisión.prevista.en.el.interior.del.cuadro.La.segregación.mediante.barreras.o.tabiques.(metálicos.o.aislantes).está.destinada.a:-.. garantizar.la.protección.contra.los.contactos.directos. (al.menos.IP.XXB),.en.caso.de.acceso.a.una.parte.del.cuadro.sin.tensión,.respecto.al.resto.del.cuadro.en.tensión;. -.. reducir.la.probabilidad.de.formación.y.propagación. de.un.arco.interno; -.. impedir.el.paso.de.cuerpos.sólidos.de.una.parte.a.otra. del.cuadro.(grado.de.protección.mínimo.IP.2X). Un. tabique. es. un. elemento. de. separación. entre. dos.celdas,.mientras.que.la.barrera.protege.al.operador.de.los.contactos.directos.y.de.los.efectos.del.arco.de.los.aparatos. de. interrupción. en. la. dirección. habitual. de.acceso. La. siguiente. tabla,. incluida. en. la. norma. IEC. 61439-2,.revela. las. formas. típicas. de. segregación. que. pueden.obtenerse.mediante.el.uso.de.barreras.o.tabiques: Tabla 6.1 b a d c Símbolo Leyendaa.  Envolventeb.  Segregación internac.  Unidades funcionales que alojan los terminales para  los conductores externos asociados d.  Embarrado, incluido el embarrado de distribución Forma 1  (Sin segregación interna) Forma 2 (Segregación del embarrado de distribución de las unidades funcionales) Forma 2a Terminales sin separardel embarrado Forma 3 (Segregación del embarrado de las unidades funcionales + Separación entre las unidades funcionales)  Forma 3a Terminales sin separardel embarrado Forma 4 (Segregación del embarrado de las unidades funcionales + Separación entre las unidades funcionales + Separación entre los terminales) Forma 4a Terminales y sus unidades funcionales asociadas en el mismo compartimento Forma 2b Terminales separados del embarrado Forma 3b Terminales separados del embarrado Forma 4b Terminales y sus unidades funcionales asociadas en distinto compartimento Empleando un kit adecuado, los cuadros ABB del tipo ArTu K pueden disponer de las siguientes formas de segregación: Forma 1. (sin.segregación.interna). Forma 2. (incluye.las.formas.2a.y.3a.de.la.norma) Forma 3. (incluye.la.forma.3b.de.la.norma) Forma 4. (incluye.la.forma.4b.de.la.norma)

Cuadernos de aplicaciones técnicas C C 18  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 7 V er ifi ca ció n d e l o s l ím ite s d e s o b re te m p er at ur a e n e l in te rio r d e u n c ua d ro 7 Verificación de los límites de sobretemperatura en el interior de un cuadro 7 .1 .Introducción La. verificación. de. los. límites. de. sobretemperatura.impuestos.por.la.norma.IEC.61439-1.pueden.realizarse.conforme.a.uno.o.más.de.los.siguientes.métodos:-.prueba.de.verificación.con.corriente.(en.laboratorio);-.deducción.de.las.normas.de.diseño;-.cálculo.algebraico.En.realidad,.la.norma.IEC.61439-1.requiere.la.conformidad.con. los. mismos. límites. de. sobretemperatura. de. la. versión.anterior,.que.no.deben.ser.superados.durante.la.prueba..Dichos.límites.de.sobretemperatura.se.aplican.considerando.una.temperatura.ambiente.que.no.debe.superar. los. +40. °C,. con. un. valor. medio. durante. un.periodo.de.24.horas.no.superior.a.+35.°C. La. Tabla. 7.1,. a. continuación,. muestra. los. límites. de.sobretemperatura. dictados. por. la. norma. para. los.diferentes.componentes.del.cuadro. Tabla 7.1 Figura 7.1 Partes del cuadro Sobretemperatura (K) Componentes.incorporados. a) ( ).Conforme.a.los.requisitos.de.la.norma.relevantes.para.los.componentes.individuales.o. conforme.a.las.instrucciones.del.fabricante.(f),.teniendo.en.cuenta.la.temperatura.en.el.interior. del.cuadro. Terminales.para.conductores.externos.aislados 70. b) Embarrados.y.conductores Limitada.por:-.resistencia.mecánica.del.material.conductor. g) ; -.posibles.efectos.sobre.el.equipo.adyacente;-.límite.de.temperatura.admisible.de.los.materiales.aislantes.en.contacto.con.el.conductor;-.el.efecto.de.la.temperatura.del.conductor.sobre.los.aparatos.conectados.a.éste;-.para.contactos.enchufables,.la.naturaleza.y.el.tratamiento.superficial.del.material.de.contacto. Elementos.de.mando.manuales: - de.metal 15. c) - de.material.aislante 25. c) Envolventes.y.cubiertas.externas.accesibles: -.superficies.metálicas 30. d) -.superficies.aislantes 40 .d) Conexiones.particulares.del.tipo.macho.y.hembra Determinada.por.los.límites.de.los.componentes.del.mecanismo.del.que.forman.parte. e) a) . El.término.“componentes.incorporados”.significa: -.aparatos.convencionales.de.protección.y.de.maniobra; -.subsistemas.electrónicos.(por.ejemplo,.puente.rectificador.o.circuito.impreso); -.partes.del.equipo.(por.ejemplo,.regulador,.unidad.de.alimentación.estabilizada.o.amplificador.operacional). b) . El.límite.de.sobretemperatura.de.70.K.es.un.valor.basado.en.la.prueba.convencional.según.10.10..Un.cuadro.utilizado.o.probado.en.las.condiciones.de. instalación.podría.tener.conexiones.cuyo.tipo,.naturaleza.y.disposición.no.sean.los.mismos.que.los.empleado.para.la.prueba,.y.ello.podría.resultar.en. una.sobretemperatura.distinta.de.los.terminales,.la.cual.podría.ser.requerida.o.aceptada..Cuando.los.terminales.de.los.componentes.incorporados.son. también.los.terminales.para.los.conductores.externos.aislados,.se.aplicará.el.límite.de.sobretemperatura.más.bajo. c) . Para.los.elementos.de.mando.manuales.instalados.en.el.interior.de.los.cuadros,.accesibles.sólo.abriendo.el.cuadro.como,.por.ejemplo,.asas.de.extracción,. de.uso.poco.frecuente,.se.admite.un.aumento.de.25.K.en.los.límites.de.sobretemperatura.. d) . A.menos.que.se.especifique.lo.contrario,.en.el.caso.de.cubiertas.y.envolventes.que.son.accesibles.pero.no.exigen.ser.manipuladas.durante.el.servicio. normal,.se.admite.un.aumento.de.10.K.en.estos.límites.de.sobretemperatura..Las.superficies.externas.y.las.partes.situadas.a.más.de.2.m.de.altura.desde. la.base.del.cuadro.se.consideran.inaccesibles. e) . Esto.permite.un.grado.de.flexibilidad.con.respecto.al.equipo.(por.ejemplo,.dispositivos.electrónicos).sujeto.a.límites.de.sobretemperatura.diferentes.de. los.normalmente.atribuidos.a.los.aparatos.de.protección.y.maniobra.. f) . Para.las.pruebas.de.sobretemperatura.según.10.10,.los.límites.de.sobretemperatura.deben.ser.especificados.por.el.fabricante.original.teniendo.en.cuenta. cualquier.punto.de.medición.adicional.y.los.límites.impuestos.por.el.fabricante.de.los.componentes. g) . Suponiendo.que.todos.los.demás.criterios.descritos.se.cumplan,.se.establece.como.sobretemperatura.máxima.105.K.para.los.embarrados.y.conductores. de.cobre.descubiertos. Nota:. . Estos.105.K.hacen.referencia.a.la.temperatura.más.allá.de.la.cual.el.cobre.se.recocería..Otros.materiales.pueden.tener.un.límite.de.sobretemperatura. máxima.distinto. ( ) En el caso de los interruptores automáticos instalados en cuadros, los límites de sobretemperatura son los siguientes:- 70 K si existe un conductor aislado conectado al terminal;  - 85 K para los terminales de los interruptores automáticos ABB si éstos no están directamente conectados a conductores aislados (la sobretemperatura de 85 K siempre hace referencia a una temperatura ambiente en el exterior del cuadro de 35 °C). Conexión conembarrado Conexión con cable aislado con PVC 85K 70K

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  19 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o 7 .2 .Verificación.térmica.del.cuadro El. objetivo. de. este. documento. es. proporcionar. a. los.cuadristas. que. utilizan. cuadros. ABB. una. ayuda. para.verificar.la.sobretemperatura.en.el.interior.de.los.cuadros.conforme.a.los.criterios.de.la.norma.IEC.61439.En.lo.referido.a.los.límites.de.sobretemperatura,.desde.el. punto. de. vista. de. la. certificación. del. cuadro,. es.posible.seguir.uno.de.los.tres.nuevos.procedimientos.disponibles,.especialmente: 1).la.prueba.de.verificación.(anteriormente.denominada. prueba. de. tipo),. en. la. cual. la. sobretemperatura.alcanzada. y. mantenida. en. condiciones. de. servicio.se. mide. en. puntos. predefinidos. en. el. interior. de.los. cuadros. prototipo. probados. con. corriente. en.el. laboratorio.. Estos. valores. se. comparan. con. los.permitidos.(mostrados.en.la.Tabla.7.1);.si.los.valores.medidos.son.inferiores.o.iguales.a.los.permitidos,.la.prueba.se.considera.superada.con.esos.valores.de.corriente.y.en.las.condiciones.determinadas.en.ésta.(temperatura.ambiente,.humedad,.etc.); 2).la.derivación.(desde.un.cuadro.cableado.verificado). para.variantes.similares;.este.procedimiento,.aplicable.solamente.si.se.dispone.de.datos.obtenidos.mediante.pruebas,.define.el.modo.de.verificar.las.variantes.de.cuadros.de.diseño.similar.ya.comprobados. . Los.cuadros.derivados.se.consideran.conformes.si,. comparados.con.los.cuadros.comprobados,.tienen: . -..unidades.funcionales.del.mismo.tipo.(por.ejemplo,. mismos.diagramas.eléctricos,.aparatos.del.mismo.tamaño,. misma. disposición. y. sujeción,. idéntica.estructura.de.montaje.y.mismos.cables.y.cableado).que.las.unidades.utilizadas.en.la.prueba; . -..el. mismo. tipo. de. construcción. que. la. unidad. utilizada.en.la.prueba; . -..dimensiones.externas.idénticas.o.mayores.que.las. de.la.unidad.utilizada.en.la.prueba; . -..condiciones.de.refrigeración.idénticas.o.mayores. que. las. de. la. unidad. utilizada. en. la. prueba.(convección. forzada. o. natural,. aberturas. de.ventilación.iguales.o.más.amplias); . -..segregación. interna. idéntica. o. menor. a. la. de. la. unidad.utilizada.en.la.prueba.(si.existe); . -..pérdidas.de.potencia.idénticas.o.menores.en.la.misma. sección.que.en.la.unidad.utilizada.en.la.prueba; . -..número.de.circuitos.de.salida.idéntico.o.menor.en. cada.sección. 3).verificación.de.la.sobretemperatura.mediante.cálculo.. En.este.caso.no.se.tienen.en.cuenta.las.pruebas.en.laboratorio.y.se.emplean.algoritmos.matemáticos.de.tipo. termodinámico,. empleados. desde. hace. años. por.los.cuadristas..Existen.dos.métodos.de.cálculo.puro,. diferentes. e. independientes. el. uno. del. otro. y.que. constituyen. una. alternativa. a. las. pruebas.. Son.los.siguientes:. .. a).el.conocido.como.“método.de.potencias”.se.basa. en.no.sobrepasar.el.límite.superior.de.capacidad.de.pérdida.de.potencia.térmica.en.una.envolvente.concreta. . . Para.establecer.el.valor.de.las.pérdidas,.en.vatios,. se.simula.la.sobretemperatura.en.el.cuadro.vacío.introduciendo.varias.resistencias.de.calentamiento.regulables.que.hacen.que.la.envolvente.alcance.su.estabilidad.térmica.. . . Una.vez.alcanzada.la.estabilidad.térmica.y.después. de.verificar.que.la.sobretemperatura.está.dentro.de.los.límites.tabulados.(ver.tabla.7.1).es.posible.obtener.el.valor.máximo.de.la.pérdida.de.potencia.térmica. . . Este. método. tiene. algunas. limitaciones,. especialmente.en.lo.referido.a.cuadros.de.aparatos.de.protección: . -..con.un.solo.compartimento.y.una.corriente.máxima. de.630.A; . -..con.distribución.homogénea.de.las.pérdidas.internas; . -..en. los. que. las. partes. mecánicas. y. el. equipo. instalado.están.dispuestos.de.modo.que.no.haya.obstáculos.importantes.para.la.circulación.del.aire; . -..en.los.que.los.conductores.transportan.corrientes. que.superan.los.200.A.y.las.partes.estructurales.están.dispuestas.de.modo.que.las.pérdidas.debidas.a.corrientes.parásitas.sean.despreciables; . -. en.los.que.la.intensidad.nominal.de.los.circuitos.no. supere.el.80%.de.la.corriente.térmica.nominal.de.aire.libre.(lth),.de.los.dispositivos.de.conmutación.y.componentes.eléctricos.incluidos.en.el.circuito. . b).el. algoritmo. de. cálculo. de. la. norma. IEC. 60890,. aplicable.a.cuadros.con.múltiples.compartimentos.y.con.una.intensidad.nominal.máxima.de.1600.A.(anteriormente.hasta.3150.A). . . En.este.caso.se.utilizan.procedimientos.de.cálculo. algebraico.sin.datos.experimentales. . . Se.trata.de.un.procedimiento.de.cálculo.que.permite. trazar,.de.abajo.a.arriba,.el.mapa.térmico.del.cuadro.en. condiciones. estables,. conforme. a. valores. de.temperatura.que.aumentan.linealmente.y.alcanzan.su.valor.máximo.exactamente.en.la.parte.superior.de.la.envolvente. . . De.esta.forma,.es.posible.evaluar.la.sobretemperatura. a.diferentes.niveles.en.el.interior.del.cuadro,.desde.la.parte.inferior.a.la.superior,.mediante.la.pérdida.total.de.potencia..

Cuadernos de aplicaciones técnicas C C Pruebas de tipo o reglas de derivación Método de cálculo conforme  a la norma IEC 60890 Cálculo mediante  método de potencias I nA 20  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o Figura 7.2 El. método. empleado. en. este. documento. se. basa. en. el.cálculo.del.aumento.de.la.temperatura.del.aire.en.el.interior.del.cuadro.conforme.a.la.norma.IEC.60890.ya.mencionada.La.norma.anterior,.junto.con.IEC.61439-1,.establece.que.este.método.de.cálculo.solamente.es.aplicable.cuando.se.cumplen.las.siguientes.condiciones:. •. la.intensidad.nominal.de.los.circuitos.del.cuadro. no.debe.superar.el.80%.de.la.intensidad.nominal.(al.aire.libre).de.los.dispositivos.de.protección.y.los.componentes.eléctricos.instalados.en.el.circuito; . •..existe.una.distribución.relativamente.homogénea. de. la. pérdida. de. potencia. en. el. interior. de. la.envolvente. y. no. hay. obstáculos. que. impidan. su.disipación.hacia.el.exterior.del.cuadro; . •..las.partes.mecánicas.y.el.equipo.instalado.están. dispuestos. de. modo. que. no. haya. obstáculos.importantes.para.la.circulación.del.aire; .. •..el.cuadro.instalado.está.diseñado.para.corriente. continua.y.alterna.con.una.frecuencia.máxima.de.60.Hz,.con.una.corriente.de.alimentación.total.que.no.supere.los.1600.A; . •. los.conductores.que.transportan.corrientes.de.más. de.200.A.y.las.partes.estructurales.están.dispuestos.de.modo.que.las.pérdidas.por.corrientes.parásitas.sean.despreciables; . •. en.el.caso.de.envolventes.con.aberturas.de.ventilación,. la.sección.transversal.de.las.aberturas.de.salida.de.aire.es.al.menos.1,1.veces.mayor.que.la.sección.transversal.de.las.aberturas.de.entrada.de.aire;. . •. que.no.haya.más.de.tres.tabiques.horizontales.en. cada.sección.del.cuadro; . •. en.el.caso.de.que.las.envolventes.con.aberturas. de. ventilación. externas. estén. divididas. en.compartimentos,. la. superficie. de. las. aberturas.de.ventilación.en.cada.tabique.horizontal.interno.deberá. ser. igual,. como. mínimo,. al. 50%. de. la.sección.horizontal.del.compartimento. La.verificación.de.la.sobretemperatura.puede.realizar-se.mediante.pruebas.de.tipo.o.reglas.de.derivación,.sin.límite.alguno.en.cuanto.a.la.potencia.o.corriente.del.cuadro. Empleando.solamente.los.métodos.de.cálculo.es.posible.verificar.la.conformidad.de.los.límites.de.sobretempera-tura.de.cuadros.con.intensidades.nominales.que:-. no.superen.los.630.A.(mediante.el.método.de.potencias) -. no.sean.mayores.de.1600.A.(mediante.la.norma.IEC. 60890)

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  21 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o Figura 7.3 Las. aplicaciones. con. cuadros. segregados. no. cumplen.todas.las.condiciones.de.aplicación.de.la.norma.IEC.60890;.se.ha.decidido,.no.obstante,.utilizar.este.método.de.cálculo.también.en.estos.casos.porque,.al.ser.válidas.igualmente.para.cuadros.con.material.aislante,.proporciona.resultados.conservadores.cuando.se.trata.de.estructuras.metálicas. La.verificación.térmica.del.cuadro.(mediante.cálculo.o.reglas. de. derivación). puede. resumirse. en. el. siguiente.diagrama. El cuadro es completamente igual a uno de los cuadros comprobados De igual modo que el cuadro usado en la prueba, el cuadro en cuestión tiene:- el mismo tipo de construcción,- dimensiones externas iguales  o mayores, - condiciones de refrigeración idénticas o mayores, (convección forzada o natural, aberturas  de ventilación idénticas o mayores)  - segregación interna idéntica o menor,- pérdidas de potencia idénticas o menores en la misma sección,- número de circuitos de salida idéntico o menor en cada sección. El cuadro tiene una corriente de carga de entrada y de salida igual  o inferior al 80% de la intensidad nominal de los interruptores El cuadro cumple  la verificación de  capacidad de pérdida  de potencia térmica P tot    P inv SÍ SÍ SÍ SÍ SÍ SÍ NO NO NO NO NO NO NO SÍ Cuadro de compartimento único con  intensidad nominal no superior a 630 A Cuadro de compartimento múltiple con  intensidad nominal no superior a 1600 A El cuadro es conforme  a la norma IEC 61439-1-2 El cuadro cumple los requisitos  de la norma IEC 60890; por lo  tanto todos sus componentes  soportan las temperaturas calculadas  en todos sus niveles Verificación  mediante prueba

Cuadernos de aplicaciones técnicas C C 22  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o 7 .3 .Cálculo.de.la.sobretemperatura.conforme. a.la.norma.IEC.60890 La. Figura. 7.4. muestra. los. distintos. métodos. de.instalación.descritos.en.la.norma.IEC.60890. Cálculo de las potencias generadas por los distintos componentes y disipadas en el interior del cuadro.El.cálculo.de.las.pérdidas.de.potencia.observadas.en.las.configuraciones.que.se.muestran,.se.realiza.teniendo.en.cuenta.las.potencias.efectivas.disipadas.por.los.distintos.componentes. Interruptores automáticosPartiendo.de.las.pérdidas.de.potencia.con.la.intensidad.nominal.(In).indicada.en.las.tablas.siguientes.y.la.corriente.que. realmente. circula. a. través. de. los. interruptores. Figura 7.4 P.(I b ).=.P.(I n ) I b 2 I n Los.valores.así.obtenidos.deben.ser.multiplicados.por.un.factor.que.depende.del.tipo.de.interruptor.automático.Este.coeficiente.se.utiliza.para.tener.en.cuenta.las.co-nexiones.que.transportan.corriente.hasta.los.interrup-tores.automáticos. Tipo de interruptor automático Interruptores de bastidor abierto y en caja moldeada grande (T7) Interruptores automáticos en caja moldeada Interruptores automáticos modulares Coeficiente.de.aumento.(C) 1,3 1,5 2 Tabla 7.2 automáticos. (lb),. es. posible. calcular. las. pérdidas. de.potencia.efectivas.del.equipo: Tabla 7.3 Cuadro separado expuesto por todos  los lados Cuadro instalado  en la pared y  separado de envolvente Primer o último cuadro expuesto Primer o último  cuadro instalado  en la pared  Cuadro central expuesto Cuadro central  instalado en la pared  Pérdida de potencia (interruptores automáticos en caja moldeada Tmax XT) Pérdida.de.potencia.total.(3/4.polos).(W).. Relé de protección In (A) XT1 XT2 XT3 XT4 F P F P/W F P F P/W TMD TMA TMG MA MF 1,6 6 7,14 2 7,14 8,28 2,5 7,41 8,55 3 8,28 9,69 4 7,41 8,55 6,3 9,99 11,7 8 7,71 9,12 10 8,85 10,26 12,5 3,15 3,72 16 4,5 4,8 3,99 4,56 20 5,4 6 4,86 5,7 25 6 8,4 32 6,3 9,6 7,71 9,12 13,32 13,32 40 7,8 13,8 11,13 13,11 13,47 14,16 50 11,1 15 12,27 14,25 14,04 14,76 63 12,9 18 14,55 17,1 12,9 15,3 15,9 17,28 80 14,4 21,6 17,4 20,52 14,4 17,4 16,56 18 100 21 30 24,24 28,5 16,8 20,4 18,72 20,88 125 32,1 44,1 34,2 41,91 19,8 23,7 22,32 25,92 160 45 60 48,45 57 23,7 28,5 26,64 32,4 200 39,6 47,4 35,64 44,64 250 53,4 64,2 49,32 63,36 F:.fijo;.W:.extraíble;.P:.enchufable

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  23 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o Pérdida de potencia (interruptores automáticos en caja moldeada Tmax) Pérdida de potencia (interruptores de bastidor abierto series Emax y X1) Pérdida.de.potencia.total.(3/4.polos).(W). T11P T1 T2 T3 T4 T5 T6 T7 S, H, L T7 V Relé de protección In (A) F F F P F P F P/W F P/W F W F W F W TMF TMDTMA MA MF 1 .. 4,5 5,1 .. .. .. .. .. .. .. .. .. .. .. 1,6 .. .. 6,3 7,5 .. .. .. .. .. .. .. .. .. .. .. 2 .. .. 7,5 8,7 .. .. .. .. .. .. .. .. .. .. .. 2,5 .. .. 7,8 9 .. .. .. .. .. .. .. .. .. .. .. 3,2 .. .. 8,7 10,2 .. .. .. .. .. .. .. .. .. .. .. 4 .. .. 7,8 9 .. .. .. .. .. .. .. .. .. .. .. 5 .. .. 8,7 10,5 .. .. .. .. .. .. .. .. .. .. .. 6,3 .. .. 10,5 12,3 .. .. .. .. .. .. .. .. .. .. .. .. 8 .. .. 8,1 9,6 .. .. .. .. .. .. .. .. .. .. .. .. 10 .. .. 9,3 10,8 .. .. .. .. .. .. .. .. .. .. .. .. 12,5 .. .. 3,3 3,9 .. .. .. .. .. .. .. .. .. .. .. .. 16 1,5 4,5 4,2 4,8 .. .. .. .. .. .. .. .. .. .. .. .. 20 1,8 5,4 5,1 6 .. .. 10,8 10,8 .. .. .. .. .. .. 25 2 6 6,9 8,4 .. .. .. .. .. .. .. .. .. .. 32 2,1 6,3 8,1 9,6 .. .. 11,1 11,1 .. .. .. .. .. .. 40 2,6 7,8 11,7 13,8 .. .. .. .. .. .. .. .. .. .. 50 3,7 11,1 12,9 15 .. .. 11,7 12,3 .. .. .. .. .. .. 63 4,3 12,9 15,3 18 12,9 15,3 .. .. .. .. .. .. .. .. .. .. 80 4,8 14,4 18,3 21,6 14,4 17,4 13,8 15 .. .. .. .. .. .. .. 100 7 21 25,5 30 16,8 20,4 15,6 17,4 .. .. .. .. .. .. .. 125 10,7 32,1 36 44,1 19,8 23,7 18,6 21,6 .. .. .. .. .. .. .. 160 15 45 51 60 23,7 28,5 22,2 27 .. .. .. .. .. .. .. 200 .. .. .. .. 39,6 47,4 29,7 37,2 .. .. .. .. .. .. .. 250 .. .. .. .. 53,4 64,2 41,1 52,8 .. .. .. .. .. .. .. 320 .. .. .. .. .. .. .. .. 40,8 62,7 .. .. .. .. .. 400 .. .. .. .. .. .. .. .. 58,5 93 .. .. .. .. .. 500 .. .. .. .. .. .. .. .. 86,4 110,1 .. .. .. .. .. 630 .. .. .. .. .. .. .. .. .. .. 92 117 .. .. .. 800 .. .. .. .. .. .. .. .. .. .. 93 119 .. .. .. PR221 PR222 PR223PR231PR232PR331PR332 10 .. 1,5 1,8 .. .. .. .. .. .. .. .. .. .. .. 25 .. .. 3 3,6 .. .. .. .. .. .. .. .. .. .. .. .. 63 .. .. 10,5 12 .. .. .. .. .. .. .. .. .. .. .. .. 100 .. .. 24 27,2 .. .. 5,1 6,9 .. .. .. .. .. .. .. 160 .. .. 51 60 .. .. 13,2 18 .. .. .. .. .. .. .. 250 .. .. .. .. .. .. 32,1 43,8 .. .. .. .. .. .. .. 320 .. .. .. .. .. .. 52,8 72 31,8 53,7 .. .. .. .. .. 400 .. .. .. .. .. .. .. .. 49,5 84 .. 15 27 24 36 630 .. .. .. .. .. .. .. .. 123 160,8 90 115 36 66 60 90 800 .. .. .. .. .. .. .. .. .. .. 96 125 57,9 105,9 96 144 1000 .. .. .. .. .. .. .. .. .. .. 150 90 165 150 225 1250 .. .. .. .. .. .. .. .. .. .. .. .. 141 258 234,9 351,9 1600 .. .. .. .. .. .. .. .. .. .. .. .. 231 423 .. F:.fijo;.W:.extraíble;.P:.enchufable Tabla 7.4 Tabla 7.5 Pérdida.de.potencia.total.(3/4.polos).(W).. X1B-N X1L E1B-N E2B-N-S E2L E3N-S-H-V E3L E4S-H-V E6H-V In (A) F W F W F W F W F W F W F W F W F W .In=630.. 31 60 61 90 .. .. .. .. .. .. .In=800.. 51 104 99 145 65 95 29 53 .. 22 36 .. .. .. .In=1000.. 79 162 155 227 96 147 45 83 38 58 .. .. .. .. .In=1250.. 124 253 242 354 150 230 70 130 105 165 60 90 .. .. .. .. .In=1600.. 203 415 .. .. 253 378 115 215 170 265 85 150 .. .. .In=2000.. .. .. .. .. .. 180 330 .. .. 130 225 215 330 .. .. .In=2500.. .. .. .. .. .. .. .. .. .. 205 350 335 515 .. .In=3200.. .. .. .. .. .. .. .. .. .. 330 570 .. .. 235 425 170 290 .In=4000.. .. .. .. .. .. .. .. .. .. .. .. .. .. 360 660 265 445 .In=5000.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. 415 700 .In=6300.. . 650 1100 F:.fijo;.W:.extraíble; Los.valores.mostrados.en.las.tablas.corresponden.a.cargas.equilibradas,.con.corrientes.de.fase.iguales.a.In.y.son.válidas.tanto.para.interruptores..automáticos.de.3.y.4.polos.como.para.interruptores.seccionadores..Para.estos.últimos,.la.corriente.del.neutro.es.cero.por.definición.. Para.más.información.y.una.descripción.en.profundidad.deben.consultarse.los.catálogos.técnicos.del.producto.en.cuestión.

Cuadernos de aplicaciones técnicas C C 24  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o Embarrados de distribuciónDeben. considerarse. los. embarrados. presentes. en. la.columna.examinada.al.calcular.la.pérdida.de.potencia.La.longitud.puede.estimarse.aproximadamente.obser-vando.la.parte.frontal.del.cuadro.de.distribución. La.potencia.disipada.por.los.embarrados.puede.calcu-larse.mediante.la.siguiente.ecuación:.. P.(I b ).=.P.(I n ) I b 2 ..L sección ...3 I n donde:-.. P.(I n ).es.la.pérdida.de.potencia.por.unidad.de.longitud. con.la.intensidad.nominal.y.su.valor.puede.obtenerse.bien.en.la.Tabla.B.2.de.la.norma.IEC.60890,.mostrada.a.continuación,.o.en.el.catálogo.del.fabricante. -.. (L. sección .∙.3).es.la.longitud.de.la.sección.de.barra.que. pasa.a.través.de.la.columna.estudiada,.multiplicada.por.3,.ya.que.se.trata.de.un.circuito.trifásico. Se. ha. utilizado. la. Tabla. B.2. de. la. norma. IEC. 60890.(véase.la.Tabla.7.6).para.los.cálculos.descritos.en.este.documento,.suponiendo.que.la.temperatura.del.aire.en..torno.a.la.barra.es.55.°C. Corriente de empleo y pérdidas de potencia de las barras descubiertas, con disposición vertical y sin conexión directa con el equipo Tabla 7.6 Corriente de empleo Pérdidas de potencia (1) mm  2 A W/m 12 x 215 x 215 x 320 x 220 x 320 x 5 20 x 10 25 x 530 x 5 30 x 10 40 x 5 40 x 10 50 x 5 50 x 10 60 x 5 60 x 10 80 x 5 80 x 10100 x 5 100 x 10120 x 10   un conductor por fase mm x mm Corriente de empleo Pérdidas de potencia (1) A W/m Corriente de empleo Pérdidas de potencia (1) A W/m Corriente de empleo Pérdidas de potencia (1) A W/m Corriente de empleo Pérdidas de potencia (1) A W/m Corriente de empleo Pérdidas de potencia (1) A W/m Corriente de empleo Pérdidas de potencia (1) A W/m Corriente de empleo Pérdidas de potencia (1) A W/m ( 1)  longitud individual 23,529,544,539,559,599,1 199124149299199399249499299599399799499999 1200 144170215215271364568435504762641951775 1133 915 131011701649143619822314 19,521,723,126,127,629,936,934,138,444,447,052,755,760,964,168,580,785,0 100,1101,7115,5 242282375351463665 1097 779894 141011121716132220081530228819292806230132983804 27,529,935,234,840,249,869,255,460,677,972,588,982,9 102,9 94,2 116,2116,4138,7137,0164,2187,3 144170215215271364569435505770644968782 1164 926 135712001742147621282514 19,521,723,126,127,629,936,734,138,244,847,052,655,461,464,769,580,885,198,7 102,6115,9 242282375354463668 1107 78 899 143611281796135721411583248720353165240738444509 27,529,935,235,440,250,369,655,660,777,872,390,583,4 103,8 94,6 117,8116,1140,4121,2169,9189,9 105124157157198266414317368556468694566826667955858 1203104814451688 10,411,612,313,914,716,019,618,120,527,725,028,129,732,334,136,442,945,353,354,061,5 177206274256338485800568652 1028 811 1251 964 14651116166814072047167824062774 14,716,018,818,521,426,536,829,532,341,438,547,344,154,850,162,061,973,872,984,499,6 105124157157198266415317369562469706570849675989875 1271107715521833 10,411,612,312,314,716,019,518,120,423,924,928,029,432,734,436,942,945,352,554,661,6 177206274258338487807572656 1048 586 1310 989 15621154181414841756175628033288 14,716,018,818,821,426,737,029,532,341,538,548,144,355,350,362,761,874,869,890,4 101,0   dos conductores por fase Altura x Espesor Sección  trans-versal del  emba- rrado (Cu) Temperatura máxima permitida del conductor: 85 °C Temperatura del aire dentro de la envolvente  alrededor de los conductores 35 °C  Temperatura del aire dentro de la envolvente  alrededor de los conductores 55 °C  de 50 a 60 Hz CA CC y CA hasta 16 2/3 Hz de 50 a 60 Hz CA CC y CA hasta 16 2/3 Hz

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  25 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o P.(I b ).=.P.(I n ) I b 2 ..L sección ...3 I n Tabla 7.7 Cables de entrada y salida del cuadroLa.pérdida.de.potencia.de.la.sección.de.cable.que.entra.en.el.cuadro.debe.ser.calculada.por.separado.Las.variaciones.en.la.longitud.de.estas.secciones.hacen.que.su.potencia.sea.despreciable.en.algunos.casos.o.decisiva.en.otros.para.el.cálculo.correcto.de.la.pérdida.de.potencia.en.el.interior.del.cuadro.. La.pérdida.de.potencia.puede.ser.determinada.mediante.la.siguiente.ecuación: donde:-. P.(I n ).es.la.pérdida.de.potencia.por.unidad.de.longitud. con.la.intensidad.nominal.y.su.valor.puede.obtenerse.bien.en.la.Tabla.B.1.de.la.norma.IEC.60890.(véase.la.Tabla.7.7).o.en.el.catálogo.del.fabricante -.. (L sección .∙.3).es.la.longitud.de.la.sección.de.cable.que. pasa.a.través.del.cuadro.o.por.el.interior.de.la.columna.estudiada,.multiplicada.por.3,.ya.que.se.trata.de.un.circuito.trifásico;.esta.longitud.puede.ser.determinada.aproximadamente. observando. la. parte. frontal. del.cuadro.de.distribución. Se.ha.utilizado.la.Tabla.B.1.de.la.norma.IEC.60890.(véase.la. Tabla. 7.7). para. estos. cálculos,. suponiendo. que. la.temperatura.del.aire.en.torno.al.cable.es.igual.a.55.°C. Corrientes de empleo y pérdidas de potencia de los conductores aislados Temperatura del aire dentro del cuadro alrededor de los conductores Corriente   de empleo Pérdidas de  potencia (2) Sección  transversal  (Cu) mm  2 A W/m A W/m A W/m A W/m A W/m A W/m 1,52,5 46 10162535507095 120150185240300 121722283852 2,12,52,62,83,03,7 8 1114182534 0,91,11,11,21,31,6 12202532486485 104130161192226275295347400 2,13,53,43,74,85,66,37,57,98,48,79,6 11,710,912,013,2 8 1218233142556785 105125147167191225260 0,91,31,81,92,02,42,63,13,43,63,74,14,34,65,05,6 12202532506585 115150175225250275350400460 2,13,53,43,75,25,86,37,9 10,5 9,9 11,911,711,715,415,917,5 8 12202532506585 115149175210239273322371 0,91,32,22,32,13,43,75,06,27,27,28,38,89,4 10,311,4 (1) d d d d Corriente   de empleo Pérdidas de  potencia (2) Corriente   de empleo Pérdidas de  potencia (2) Corriente   de empleo Pérdidas de  potencia (2) Corriente   de empleo Pérdidas de  potencia (2) Corriente   de empleo Pérdidas de  potencia (2) Temperatura máxima permitida del conductor: 70 °C (1).Cada.disposición.deseada,.con.sus.valores.específicos,.hace.referencia.a.un.grupo.de.conductores.agrupados.(seis.conductores.cargados.al.100%).(2).Longitud.individual.

Cuadernos de aplicaciones técnicas C C 26  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o Cálculo de la sobretemperaturaEl.valor.de.sobretemperatura.en.el.interior.del.cuadro.puede. calcularse. empleando. las. herramientas. de.software.de.ABB,.como.el.DOC. Los. parámetros. que. requiere. el. software. son. los.siguientes:•..dimensiones. lineales. del. cuadro. (altura,. ancho. y. profundidad); •..métodos.de.instalación.(separado.expuesto,.instalado. en.pared,.etc.); •..superficie.de.entrada.de.aire;. (la.norma.IEC.60890.requiere.un.área.de.salida.de.aire. igual,.como.mínimo,.a.1,1.veces.la.de.entrada;.en.caso.contrario,.el.área.de.entrada.debe.ser.un.10%.inferior.a.la.real) •..temperatura.ambiente;•..número.de.divisiones.horizontales;•..pérdida.de.potencia.total. Las.temperaturas.del.aire.a.media.altura.y.en.la.parte.superior.del.cuadro.que.se.va.a.construir.se.calculan.empleando.el.mismo.método.o.herramienta. Llegados. a. este. punto. y. una. vez. trazado. el. mapa.térmico. del. interior. del. cuadro,. desde. abajo. hacia.arriba,.si.resultara.que,.para.cada.aparato.instalado,.la.temperatura. correspondiente. en. el. punto. de. sujeción.siguiera.siendo.igual.o.inferior.a.la.permitida.(indicada.por.el.fabricante).se.considerará.que.todo.el.cuadro.habrá.sido.verificado.correctamente.Para. esta. especificación. es. obligatorio,. además,. una.reducción.de.las.cargas.de.tal.forma.que.sean.iguales.o. inferiores. al. 80%. de. la. intensidad. nominal. de. los.dispositivos.de.protección. NotaPartiendo.de.la.conformidad.de.un.cuadro.con.respecto.a.la.norma.IEC.60890,.es.posible.obtener.los.datos.de.otros.diseños.mediante.análisis.y.deducciones.físicas.de.naturaleza.conservadora..Estos.diseños.pueden.ser.válidos.si:.•..utilizan. una. estructura. con. dimensiones. lineales. mayores;. •. están.situados.en.un.lugar.con.aire.acondicionado,. con.una.temperatura.ambiente.media. .35.°C; •..utilizan. un. método. de. instalación. que. aumenta. la. ventilación.del.cuadro; •..emplean. un. dispositivo. de. ventilación. forzada. del. cuadro. En. caso. necesario,. estos. parámetros. pueden. ser.introducidos.en.el.cálculo.de.sobretemperatura.a.fin.de.crear.un.mapa.térmico.preciso.del.cuadro. Sin.embargo,.los.diferentes.grados.de.protección.y.las.distintas.formas.de.segregación.no.pueden.ser.tenidos.en.cuenta.para.obtener.valores.de.temperatura.inferiores. 7 .4 .Ejemplos.de.cálculo.de.sobretemperatura Las. páginas. siguientes. presentan. cuatro. ejemplos.de. cálculo. de. sobretemperatura. conforme. al. método.descrito.en.la.norma.IEC.60890. Todos.los.ejemplos.están.compuestos.por:•..un.diagrama.unifilar;•..un. esquema. de. la. parte. frontal. del. cuadro. de. distribución.con.la.disposición.de.las.barras;. •..detalles. de. los. embarrados. (longitud,. sección. transversal,.corriente,.pérdida.de.potencia); •..detalles. de. los. interruptores. automáticos. (modelo,. tamaño,. corriente,. pérdida. de. potencia,. terminales,.versión);. •..detalles.de.los.cables.(longitud,.sección.transversal,. corriente,.pérdida.de.potencia); •..temperaturas.del.aire,.calculadas.mediante.el.software. DOC.de.ABB.

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  27 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o Ejemplo n.º 1 Diagrama.unifilar Parte.frontal.del.cuadro.de.distribución Figura 7.5 Tabla 7.8 Tabla 7.9 Tabla 7.11 Tabla 7.12 Tabla 7.10 Figura 7.6 Interruptores automáticos Tipo Terminal In (A) Ib (A) P(In) (W) P(Ib) (W) IG T7H1600.(F) Posterior 1600 1200 231 168,92 I1 T5H400.(F) Posterior 400 320 58,5 56,16 I2 T5H400.(F) Posterior 400 300 58,5 49,36 I3 T5H400.(F) Posterior 400 300 58,5 49,36 I4 T4H250.(F) Posterior 250 200 41,1 39,46 I5 T2H160.(F) Posterior 125 60 36 12,44 I6 T2H160.(F) Posterior 125 0 36 0 I7 T2H160.(F) Posterior 125 0 36 0 Pérdida de potencia total de los interruptores automáticos 375,7 Embarrado Sección transversal (mm x mm) Longitud (mm) Corriente Ib (A) P(Ib) (W) A. 100x10. 300 880 18 B. 100x10. 200 600 5,6 C. 100x10. 300 300 2,1 D. 100x10. 100 280 0,6 E. 100x10. 250 60 0,1 Pérdida de potencia total de los embarrados. 26 Cable Sección transversal (mm2) Longitud (mm) Corriente Ib (A) P(Ib) (W) .IG.. .5x240.. 2400 1200 205,3 .I1.. 240 500 320 15,2 .I2.. 240 2100 300 56 .I3.. 240 1800 300 48 .I4.. 120 1500 220 41,3 .I5.. 50 1100 60 5,5 Pérdida de potencia total de los cables 371,3 Pérdida de potencia Dimensiones (mm) 0 tabiques horizontales Temperaturas obtenidas (°C) (Temperatura ambiente = 25 °C) Emb. Aparatos Cables Total Al (mm) An (mm) P (mm) Altura (m) DOC 26 375,7 371,3 773 2000 1600 700 separado.. a.muro 2 49 1 42 Ejemplo n.º 1 Estructura ArTu K Segregación Sin segregación Grado.de.protección IP 65 Cuadro Instalado en pared, separado IG I1 I2 I3 I4 I5 I6 I7 ArTu I1 ArTu IG I2 I3 I4 I5 I6 I7 C B D E A Versión:.F.=.fija

Cuadernos de aplicaciones técnicas C C 28  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o IG I1 I2 I3 I4 I5 Ejemplo n.º 2 Diagrama.unifilar Figura 7.7 Parte.frontal.del.cuadro.de.distribución. Figura 7.8 ArTu IG l1 l2 l3 l4 l5 SACE B C D E F G H Interruptor automático Tipo Terminales In (A) Ib (A) P(In) (W) P(Ib) (W) IG E2N1600.(W) Horizontal 1600 1214 215 160,9 I1 T2S160.(F) Posterior 160 50 51 7,47 I2 T2S160.(F) Posterior 160 50 51 7,47 I3 T2S160.(F) Posterior 160 50 51 7,47 I4 T2S160.(F) Posterior 160 50 51 7,47 I5 T2S160.(F) Posterior 160 50 51 7,47 Pérdida de potencia total de los interruptores automáticos 198,3 . . . . . Tabla 7.13 Tabla 7.14 Tabla 7.15 Tabla 7.16 Embarrado Sección transversal (mm x mm) Longitud (mm) Corriente Ib (A) P(Ib) (W) B. 3x(60x10). 360. 1214. 21,2. C. 3x(60x10). 480. 1214. 28,2. D. 80x10. 100. 1214. 13,8. E. 80x10. 200. 1164. 25,5. F. 80x10. 200. 150. despreciable. G. 80x10. 200. 100. despreciable. H. 80x10. 200. 50. despreciable. Pérdida de potencia total de los embarrados............ 89 Versiones:.F.=.fija;.W.=.extraíble Pérdida de potencia Dimensiones (mm) 3 tabiques horizontales Temperaturas obtenidas (°C) (Temperatura ambiente = 25 °C) Emb. Aparatos Cables Total Al (mm) An (mm) P (mm) Altura (m) DOC 89 198,3 0 287,3 2000 800 900 separado. en.pared 2 46,7 1 41,2 Ejemplo n.º 2 Estructura ArTu K Segregación Forma 3a Grado.de.protección IP 65 Cuadro Instalado en pared, separado .....

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  29 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o Ejemplo n.º 3 Diagrama.unifilar Figura 7.9 Parte.frontal.del.cuadro.de.distribución Figura 7.10 IG I8 I9 I10 I11 I2 I12 I13 ArTu ArTu IG l2 l8 l9 l10 l11 l12 l13 B C D E F G A Interruptor automático Tipo Terminales In (A) Ib (A) P(In) (W) P(Ib) (W) IG T7H1600.(F) Posterior 1600 1360 231 217 I8 T5H400.(F) Posterior 400 320 58,5 56,2 I9 T5H400.(F) Posterior 400 320 58,5 56,2 I10 T4H250.(F) Posterior 250 200 41,1 39,46 I11 T2H160.(F) Posterior 160 125 51 46,7 I12 T2H160.(F) Posterior 160 125 51 46,7 I13 T2H160.(F) Posterior.. 160 125 51 46,7 Pérdida de potencia total de los interruptores automáticos 509 Tabla 7.17 Tabla 7.18 Tabla 7.19 Versiones:.F.=.fija Embarrado Sección transversal (mm 2 ) Longitud (mm) Corriente Ib (A) P(Ib) (W) .A.. .2x80x10.. 360 1360 35,2 .B.. .2x80x10.. 400 360 2,7 .C.. .2x80x10.. 400 720 11 .D.. .2x80x10.. 50 940 2,3 .E.. .2x80x10.. 150 420 1,4 .F.. .2x80x10.. 200 280 0,8 .G.. .2x80x10.. 200 140 .... despreciable.. Pérdida de potencia total de los embarrados 54 Cable Sección transversal (mm 2 ) Longitud (mm) Corriente Ib (A) P(Ib) (W) .IG.. .5x240.. 400 1360 44 .I8.. 240 1800 360 69,3 .I9.. 240 1400 360 54 .I10.. 120 1000 220 28 .I11.. 70 800 140 17 .I12.. 70 600 140 12,7 .I13.. 70 400 140 8,5 Pérdida de potencia total de los cables 234 Tabla 7.20 Tabla 7.21 Pérdida de potencia Dimensiones (mm) 3 tabiques horizontales Temperaturas obtenidas (°C) (Temperatura ambiente = 25 °C) Emb. Aparatos Cables Total Al (mm) An (mm) P (mm) Altura (m) DOC 54 509 234 797 2000 1400 800 cubierto. por.un.lado 2 64 1 55 Ejemplo n.º 3 Estructura ArTu K Segregación Forma 4 Grado.de.protección IP 65 Cuadro Expuesto, cubierto por un lado

Cuadernos de aplicaciones técnicas C C 30  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 7 V erificación de los límites de sobr etemperatura en el interior de un cuadr o Ejemplo n.º 4 Diagrama.unifilar Figura 7.11 Parte.frontal.del.cuadro.de.distribución Figura 7.12 Tabla 7.22 Tabla 7.23 Tabla 7.24 Versiones:.F.=.fija Tabla 7.25 Tabla 7.26 Pérdida de potencia Dimensiones (mm) 3 tabiques horizontales Temperaturas obtenidas (°C) (Temperatura ambiente = 25 °C) Emb. Aparatos Cables Total An (mm) Al (mm) P (mm) Altura (m) DOC 30 424 177,6 631,6 2000 1400 800 cubierto. por.un.lado 2 57 1 50 Ejemplo n.º 4 Estructura ArTu K Segregación Forma 4 Grado.de.protección IP 65 Cuadro Expuesto, cubierto por un lado IG I2 I3 I4 I5 I6 I7 ArTu ArTu IG l2 l3 l4 l5 l6 l7 A B C D E F Interruptor automático Tipo Terminales In (A) Ib (A) P(In) (W) P(Ib) (W) IG T7S1600.(F) Posterior 1600 1140 231 152,45 I2 T5N400.(F) Posterior 400 320 58,5 56,2 I3 T4N250.(F) Posterior 250 200 41,1 39,46 I4 T4N250.(F) Posterior 250 200 41,1 39,46 I5 T2N160.(F) Posterior 160 125 51 46,7 I6 T2N160.(F) Posterior 160 125 51 46,7 I7 T1N160.(F) Posterior 125 100 45 43,2 Pérdida de potencia total de los interruptores automáticos 424 Embarrado Sección transversal (mm 2 ) Longitud (mm) Corriente Ib (A) P(Ib) (W) .A.. .2x80x10.. 360 780 11,6 .B.. .40x10.. 400 210 3,1 .C.. .40x10.. 400 420 12,4 .D.. .40x10.. 50 360 1,1 .E.. .40x10.. 150 230 1,4 .F.. .40x10.. 200 100 0,3 Pérdida de potencia total de los embarrados 30 Cable Sección transversal (mm 2 ) Longitud (mm) Corriente Ib (A) P(Ib) (W) .IG.. .5x240.. 400 1140 31 .I2.. 240 400 360 15,5 .I3.. 120 1800 210 46,2 .I4.. 120 1500 210 38,5 .I5.. 70 1100 130 20 .I6.. 70 900 130 16,4 .I7.. 70 700 100 10 Pérdida de potencia total de los cables 177,6

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  31 8 V erificación del rendimiento en caso de cortocir cuito El.cuadro.de.distribución.eléctrica.debe.construirse.de.forma. que. resista. las. tensiones. térmicas. y. dinámicas.causadas.por.una.corriente.de.cortocircuito.igual.al.valor.nominal.. Además,. el. cuadro. de. maniobra. debe. estar.protegido. contra. corrientes. de. cortocircuito. mediante.interruptores. automáticos. o. fusibles. que. puedan. ser.instalados.bien.en.el.cuadro.o.bien.en.el.lado.de.suministro.de.éste. Al. efectuar. un. pedido,. el. usuario. debe. especificar. las.condiciones.de.cortocircuito.en.el.punto.de.instalación. Este.capítulo.estudia.los.siguientes.aspectos:-. la. necesidad. o. no. de. verificar. la. resistencia. a. cortocircuitos.en.el.interior.del.cuadro;. -.. la. idoneidad. de. un. cuadro. para. una. instalación. en. función.de.la.corriente.de.cortocircuito.prevista.para.ésta.y.de.los.parámetros.de.cortocircuito.del.cuadro; -. la.idoneidad.del.sistema.de.embarrado.en.función.de. la.corriente.de.cortocircuito.y.de.los.dispositivos.de.protección; -. la. verificación. de. la. resistencia. a. cortocircuitos. del. cuadro. empleando. las. normas. de. diseño. definidas.en.la.norma.IEC.61439-1. 8 Verificación del rendimiento en caso de cortocircuito 8 .1 .Verificación.de.la.resistencia a.cortocircuitos La. verificación. de. la. resistencia. a. cortocircuitos. se.describe. en. las. recientes. normas. IEC. 61439-1. y. 2,.especialmente.los.casos.en.los.cuáles.debe.llevarse.a.cabo.y.los.distintos.tipos.de.verificación.La.verificación.de.la.resistencia.a.cortocircuitos.no.es.necesaria.en.los.siguientes.casos:•..para. un. cuadro. cuya. intensidad. nominal. de. corta. duración. o. intensidad. nominal. de. cortocircuito.condicional.sea.menor.de.10.kA; •..para.cuadros.protegidos.por.dispositivos.de.limitación. de.corriente.con.una.corriente.pico.limitada.inferior.a.17.kA,.correspondiente.a.la.corriente.de.cortocircuito.máxima. permitida. prevista. en. los. terminales. del.circuito.de.entrada.del.cuadro;. •..para. los. circuitos. auxiliares. del. cuadro. a. condición. de. que. estén. conectados. a. transformadores. cuya.potencia. nominal. no. supere. los. 10. kVA. con. una.tensión.nominal.del.secundario.no.inferior.a.110.V,.o.cuya.potencia.nominal.no.supere.los.1,6.kVA.con.una.tensión.nominal.del.secundario.inferior.a.110.V.y.cuya.tensión.de.cortocircuito.mínima.no.sea.inferior.a.4%; •..para.todas.las.partes.del.cuadro.que.ya.han.estado. sometidas.a.pruebas.de.verificación.válidas.para.las.condiciones.existentes.. Por. lo. tanto,. la. necesidad. de. verificar. la. resistencia. a.cortocircuitos.puede.resumirse.del.modo.siguiente: Figura 8.1 No requiere verificación Requiere  verificación SÍ NO SÍ NO Icw del cuadro ≤ 10 kA o Icc del cuadro ≤ 10 kA Dependiendo de la máxima corriente de cortocircuito  admisible prevista, la corriente de  pico de intensidad  queda limitada por el interruptor automático de protección  a un valor de Ipk ≤ 17 kA En.lo.relativo.a.los.detalles.de.la.ejecución.de.la.prueba.de.cortocircuito,.debe.consultarse.directamente.la.norma.IEC.61439-1.

Cuadernos de aplicaciones técnicas C C 32  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 8 V erificación del rendimiento en caso de cortocir cuito La.tabla.siguiente.muestra.los.valores.que.representan.aproximadamente.la.corriente.de.cortocircuito.máxima.prevista. (en. kA). para. los. distintos. dispositivos. de.protección. y. para. las. tensiones. más. comunes. en. las.instalaciones.de.modo.que.el.pico.limitado.no.supere.los.17.kA,.por.lo.que.no.debe.realizarse.la.prueba.de.resistencia.a.cortocircuitos. Interruptor automático Tensión nominal de la instalación Tipología Intensidad nominal In (A) 230 V CA  415 V CA  500 V CA  690 V CA S200. ≤63. 20 10 - - S200M. ≤63. 25 15 - - S200P. ≤25. 40 25 - - S200P. 32-63. 25 15 - - S800. ≤125. 50 50 15.(In≤80.A). 10.(In≤80.A). 6.(In≤80.A). 4,5.(In≤80. A). S290. ≤125. 25 15 - - T1. 160. 50 35 15 6 T1. 160 37 33 15 6 T2. ≤32. 120 85 50 10 T2. ≤50. 120 85 39 10 T2. ≤63. 120 65 30 10 T2. 80.-160. 120 50 29 10 T3. 63 37 20 18 8 T3. 80 27 18 17 8 T3. 100 21 16 15 8 T3. 125-160. 18 15 14 8 T3. 200-250. 16 14 13 8 T4. 20 200 200 150 80 T4. 32-50. 200 200 150 55 T4. 80 200 100 48 32 T4. 100-320. 200 24 21 19 T5,.T6,.T7. 320-1600. 10 10 10 10 Tabla 8.1 El.valor.de.la.corriente.de.cortocircuito.indicado.en.la.tabla.anterior.debe.compararse.con.el.poder.de.corte..de. las. diversas. versiones. disponibles. del. interruptor.automático. 8 .2 .Corriente.de.cortocircuito.e.idoneidad del.cuadro.para.la.instalación La. verificación. de. la. resistencia. a. la. corriente. de.cortocircuito.se.basa.principalmente.en.dos.parámetros.del.cuadro:-.. intensidad.nominal.admisible.de.corta.duración.(I cw ); -.. intensidad.nominal.de.cortocircuito.condicional.(I cc ). Empleando. uno. de. estos. dos. valores. es. posible.determinar.si.el.cuadro.es.adecuado.para.ser.instalado.en.un.punto.concreto.de.la.instalación. Debe. verificarse. (mediante. un. equipo. de. respaldo,. si.fuera.necesario).que.los.poderes.de.corte.de.los.equipos.en.el.interior.del.cuadro.son.compatibles.con.los.valores.de.corriente.de.cortocircuito.de.la.instalación. La intensidad nominal admisible de corta duración (I cw ).es.el.valor.eficaz.rms.de.corriente,.declarado.por.el. fabricante,.soportado.durante.1.segundo.en.la.prueba.de.cortocircuito.sin.que.las.protecciones.se.abran.y.que.puede.ser.soportado.por.el.cuadro.sin.sufrir.daños.en.las. condiciones. especificadas,. definidas. en. términos.de.corriente.y.tiempo..A.un.cuadro.es.posible.asignar.valores.Icw.diferentes.para.distintos.periodos.de.tiempo.(por.ejemplo,.0,2.o.3.segundos). A. partir. de. la. prueba. que,. en. caso. de. ser. superada,.permite. definir. el. valor. de. I cw ,. es. posible. obtener. la. energía.específica.pasante.(I 2 t).que.resiste.el.cuadro.(esta. relación.es.válida.gracias.a.la.hipótesis.de.un.fenómeno.adiabático.que.no.puede.superar.los.3.segundos): I 2 t.=.I cw 2 ...t.(generalmente.t.=.1.s).

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  33 8 V erificación del rendimiento en caso de cortocir cuito La. norma. también. define. la. intensidad. nominal. admi-sible. de. pico. (lpk). como. el. valor. pico. de. corriente. de.cortocircuito,. declarado. por. el. fabricante. del. cuadro,.que.puede.ser.soportado.por.el.cuadro.en.sí.en.con-diciones.específicas..El.valor.del.pico.de.corriente.de.cortocircuito,.que.sirve..para.determinar.las.tensiones.electrodinámicas,.se.obtiene.multiplicando.la.corriente.de.corta.duración.por.el.factor.“n”.conforme.a.la.Tabla.7.de.la.norma.IEC.61439-1..Los.valores.del.factor.“n”.se.indican.en.la.Tabla.8.2. I pk .=.I cw ...n Tabla 8.2 Figura 8.2 Valor rms del cortocircuito (en kA) cos ϕ n I.≤.5 0,7 1,5 5. .I.≤ 10 0,5 1,7 10. .I.≤ 20 0,3 2 20. .I.≤ 50 0,25 2,1 50. .I 0,2 2,2 La intensidad nominal de cortocircuito condicional I cc . es.el.valor.de.corriente.de.cortocircuito.prevista,.decla-rado.por.el.fabricante.del.cuadro,.que.éste.puede.resistir.durante. el. tiempo. de. funcionamiento. total. (tiempo. de.corte).del.dispositivo.de.protección.contra.cortocircuitos,.en.condiciones.específicas.. I cc .debe.ser.igual.o.superior.al.valor.rms.de.la.corriente. de. cortocircuito. prevista. en. la. instalación. (I cp ). durante. un. tiempo. limitado. por. el. disparo. del. dispositivo. de.protección.contra.cortocircuitos.que.protege.al.cuadro. Empleando.los.valores.de.I cw .o.I cc .y.la.corriente.de.cortocir- cuito.prevista.de.la.instalación.es.posible.determinar.si.el.cuadro.es.adecuado.para.su.instalación.en.la.instalación.. Los.siguientes.diagramas.muestran.el.método.para.de-terminar.la.compatibilidad.del.cuadro.con.la.instalación 1 La corrente di picco è limitata dal dispositivo di protezione, in corrispondenza dalla corrente di corto presunta, al valore: Ipk  ≤ 17 kA Icw quadro  ≤ 10 kA oppure Icc condizionata quadro  ≤ 10 kA Verifica non necessaria Verifica necessaria SI NO Verifica non necessaria SI Cuadro adecuado Cuadro  inadecuado SÍ SÍ NO NO SÍ NO I cp  (prevista de la instalación)  I cc  (del cuadro)   La intensidad nominal admisible de corta duración I cw   (valor r.m.s.) del cuadro es conocida. La intensidad de cortocircuito condicional I cc   (valor r.m.s.) del cuadro es conocida. I cp  (prevista de la instalación)  I cw  (del cuadro)   En el lado de entrada del cuadro  hay un interruptor que tiene I 2 t  I 2 t  (del cuadro) para corriente prevista I cp  y una corriente de pico limitada  I p    I pk  (cuadro).       Cuadro adecuado Cuadro  inadecuado (con un dispositivo de  protección específico) Los.valores.de.esta.tabla.tienen.en.cuenta.la.mayoría.de.las.aplicaciones..En. áreas.concretas,.como.cerca.de.transformadores.o.generadores,.el.factor.de. potencia.puede.tener.valores.más.bajos,.por.lo.que,.en.estos.casos,.el.valor. pico.máximo.de.la.corriente.prevista.puede.convertirse.en.el.factor.limitador. en.lugar.del.valor.eficaz.(rms).de.la.corriente.de.cortocircuito. 1  Debe verificarse que los poderes de corte de los aparatos en el interior del cuadro son  compatibles con los valores de corriente de cortocircuito de la instalación.

Cuadernos de aplicaciones técnicas C C 34  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 8 V erificación del rendimiento en caso de cortocir cuito EjemploDatos.de.la.instalación.existente:. V n. =.400.V . f n. =.50.Hz . I cp. =.35.kA Se. presupone. que. existe. en. una. instalación. existente.un.cuadro.cuya.I cw .es.igual.a.35.kA.y.que,.en.el.punto. de.instalación.del.cuadro,.la.corriente.de.cortocircuito.prevista.es.igual.a.35.kA. Se. está. estudiando. si. incrementar. la. potencia. de. la.instalación,.aumentando.el.valor.de.cortocircuito.hasta.60.kA. Datos.de.la.instalación.después.del.aumento.de.potencia:.. U n =.400.V . f n. =.50.Hz. . I cp =.60.kA Debido. a. que. el. valor. I cw . del. cuadro. es. menor. que. la. corriente.de.cortocircuito.de.la.instalación,.será.necesario,.a. fin. de. verificar. si. el. cuadro. existente. sigue. siendo.compatible:. -. determinar.los.valores.de.I 2 t.e.Ip.que.deja.pasar.el. interruptor.automático.en.el.lado.de.suministro.del.cuadro;. . -. verificar.que.los.dispositivos.de.protección.puestos. en.el.interior.del.cuadro.tienen.el.poder.de.corte..adecuado,.individualmente.o.como.respaldo. I cw .=.35.kA,.de.lo.cual: . -..I 2 t. cuadro .=.35 2 x1.=1225.MA 2 s; . -..I pk.cuadro .=.35.x.2,1.=.73,5.kA.(véase.la.Tabla.8.2). Suponiendo.que.haya.instalado.un.interruptor.automático.en.caja.moldeada.Tmax.T5H.(Icu=70.kA.a.415.V).en.el.lado.de.suministro:. -..I 2 t. int . .4.MA 2 s; . -..I p.int . .40.kA. ya.que:. -..I 2 t. cuadro . .I 2 t. int . -..I pk.cuadro . .I p.int El.cuadro.(estructura.y.sistema.de.embarrado).resulta.ser.adecuado..En.lo.que.se.refiere.a.los.interruptores.automáticos.del.interior.del.cuadro,.se.presupone.que.son.interruptores.automáticos.en.caja.moldeada.del.tipo.Tmax.T1,.T2,.T3,.versión.N,.con.Icu.=.36.kA.a.415.V.. En. las. tablas. de. respaldo. puede. observarse. que. los.interruptores. automáticos. del. interior. del. cuadro. son.adecuados.para.la.instalación,.ya.que.su.poder.de.corte.aumenta.hasta.los.65.kA.gracias.al.interruptor.automático.T5H.del.lado.de.suministro. 8 .3 .Elección.del.sistema.de.distribución.con. respecto.a.la.resistencia.a.cortocircuitos El.dimensionado.del.sistema.de.distribución.del.cuadro.se.realiza.teniendo.en.cuenta.la.intensidad.nominal.que.pasa.por.éste.y.la.corriente.de.cortocircuito.prevista.en.la.instalación. El. fabricante. normalmente. proporciona. tablas. que.permiten. elegir. la. sección. transversal. del. embarrado.en.función.de.la.intensidad.nominal.y.que.indican.las.distancias. a. las. que. deben. situarse. los. soportes. del.embarrado.para.garantizar.la.resistencia.a.cortocircuitos. Los.sistemas.de.distribución.que.pueden.emplearse.en.los. cuadros. ArTu. se. describen. en. el. catálogo. técnico.de.ABB."Distribution.Switchgear.-.General.Catalogue".(catálogo.general.de.cuadros.de.distribución);.se.trata.de: embarrado.de.sección.perfilada.de.hasta:. -..3200.A.(IP.65); . -..3600.A.(IP.31) embarrados.perforados.planos.de.hasta:. -..4000.A.(IP.65); . -..4460.A.(IP.31) embarrados.flexibles.de.hasta:.. -..1250.A.(IP.65); . -..1515.A.(IP.31) Sistema.de.cableado.Unifix.de.hasta.400.A;bastidores.de.distribución.de.hasta.400.A.

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  35 8 V erificación del rendimiento en caso de cortocir cuito Para.seleccionar.un.sistema.de.distribución.compatible.con. los. datos. de. cortocircuito. de. la. instalación. debe.seguirse.este.procedimiento: • Si  se  conocen  cuáles  son  los  dispositivos  de protección situados en el lado de suministro del sistema de distribución examinado se.obtiene.lo.siguiente.a.partir.del.valor.Icw.del.sistema.de.distribución:. -..I pk.sist .=.I cw ...n.. . . (donde.n.es.el.factor.derivado.de.la.Tabla.8.2) . -..I 2 t. sist .=.I cw 2 ...t.. . . (donde.t.es.igual.a.1.segundo). De.acuerdo.con.el.valor.de.la.corriente.de.cortocircuito.prevista.de.la.instalación,.se.determina.lo.siguiente:. -..el.valor.de.la.corriente.pico.limitada.por.el.interruptor. automático.(I p.int ); -.. la. energía. específica. pasante. del. interruptor. automático.(I 2 t. int ) Si. I p. int .  . I pk. sist . e. I 2 t. int .  . I 2 t. sist ,. entonces. el. sistema. de. distribución.es.adecuado. Figura 8.3 I pk sist I p int I 2 t sist  I 2 t int I p int I 2 t int I pk sist = I cw . n I 2 t sist = I cw 2 . t Sistema adecuado SÍ NO Sistema  inadecuado I cp   prevista + interruptor I cw  (sistema) y

Cuadernos de aplicaciones técnicas C C 36  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 8 V erificación del rendimiento en caso de cortocir cuito EjemploDatos.de.la.instalación:. U n =.400.V . f n =.50.Hz . I cp =.65.kA Se.asume.que.se.necesita.un.sistema.de.embarrado.con.sección.perfilada.de.400.A.Según. el. catálogo. de. ABB. “Distribution. Switchgear. -.General. Catalogue”. (catálogo. general. de. cuadros. de.distribución),.una.posible.elección.podría.ser:BA0400.In.400.A.(IP65),.con.Icw.=.35.kA. Suponiendo. que. haya. un. interruptor. automático. en.caja.moldeada.Tmax.T5H400.In.400.situado.en.el.lado.de. suministro. del. sistema. de. embarrado,. se. obtiene. lo.siguiente.a.partir.del.valor.I cw .del.sistema.de.embarrado: . -..I pk.sist. =.I cw ...2,1.=.73,5.(kA)... . -..I 2 t. sist .=.I cw 2 ...t.=.35 2 ...1.=.1225.((kA) 2 s) A.partir.de.las.curvas.de.limitación.y.curvas.de.energía.pasante.del.interruptor.automático.T5400.In.400,.a.una.corriente. de. cortocircuito. prevista. (I cp ). igual. a. 65. kA. le. corresponden.los.siguientes.valores:. -..I p.int . .40.kA . -..I 2 t. int . .4.((kA) 2 s) Ya.que:. -..I p.int . .I pk.sist . . -..I 2 t. int . .I 2 t. sist el.sistema.de.embarrado.es.adecuado.para.la.instalación. •  Si  se  desconocen  cuáles  son  los  dispositivos  de protección  del  lado  de  suministro  del  sistema  de distribución examinado, será necesario verificar que: I cp .(corriente.prevista). .I cw .(sistema.de.distribución) Secciones de los conductores del lado de suministro del dispositivo.La. norma. IEC. 61439-1. señala. que,. en. el. interior. del.cuadro,. los. conductores. (incluyendo. embarrados. de.distribución).situados.entre.los.embarrados.principales.y.el.lado.de.suministro.de.cada.unidad.funcional,.así.como.los. componentes. que. forman. estas. unidades,. pueden.dimensionarse.en.función.de.las.tensiones.de.cortocircuito.reducidas.que.se.generan.en.el.lado.de.carga.del.dispositivo.de.protección.contra.cortocircuitos.de.la.unidad. Esto.puede.ser.posible.si.los.conductores.están.dispuestos.de.modo.que,.en.condiciones.de.servicio.normales,.los.cortocircuitos. internos. entre. fases. o. entres. fases. y. la.tierra.estén.considerados.como.una.posibilidad.remota;.es.preferible.que.estos.conductores.sean.de.estructura.rígida.y.voluminosa. A.modo.de.ejemplo,.la.Tabla.4.de.la.norma.(véase.la.Tabla.8.3.de.este.documento),.indica.conductores.y.requisitos.para.la.instalación.que.permiten.tomar.en.cuenta.la.remota.hipótesis.de.un.cortocircuito.entre.fases.o.entre.fases.y.la.tierra.. Si. se. dan. estas. condiciones. es. posible. considerar.como. una. hipótesis. remota. un. cortocircuito. interno,. el.procedimiento. descrito. anteriormente. puede. utilizarse.para.comprobar.la.idoneidad.del.sistema.de.distribución.en.condiciones.de.cortocircuito,.determinadas.conforme.a.las.características.del.interruptor.automático.situado.en.el.lado.de.carga.de.los.embarrados. Tabla 8.3 Tipo de conductor Requisitos Conductores.expuestos.o.conductores.unipolares.con.aislamiento básico,.como.cables.que.cumplan.la.norma.IEC.60227-3.. Debe. evitarse. el. contacto. mutuo. o. el. contacto. con. partes. conductoras. empleando,.por.ejemplo,.espaciadores.. Conductores.unipolares.con.aislamiento.básico.y.una.temperatura.de.servicio. máxima.permitida.de.al.menos.90.°C,.como.los.cables.que.cumplen.la.norma. IEC.60245-3,.o.bien.cables.aislados.con.termoplástico.(PVC) resistente.al.calor.conforme.a.IEC.60227-3. Se.permite.el.contacto.mutuo.o.el.contacto.con.partes.conductoras.donde. no.se.aplique.presión.externa..Debe.evitarse.el.contacto.con.bordes.afilados. Estos.conductores.solamente.pueden.cargarse.de.forma.que.no.se.supere. una. temperatura. de. servicio. igual. al. 80%. de. la. temperatura. de. servicio. máxima.permitida.del.conductor. Conductores.con.aislamiento.básico,.como.cables.que.cumplan.la.norma.IEC. 60227-3,. que. tengan. un. aislamiento. secundario. adicional,. como. cables. cubiertos.individualmente.con.revestimiento.retráctil.o.cables.extendidos. individualmente.en.conductos.de.plástico. No.hay.requisitos.adicionales. Conductores.aislados.con.un.material.de.gran.resistencia.mecánica,.como. etileno-tetrafluoroetileno.(ETFE),.o.conductores.con.aislamiento.doble.con. un.revestimiento.exterior.mejorado.para.uso.hasta 3.kV,.como.los.cables.que.cumplen.la.norma.IEC.60502.. Cables.unipolares.o.multipolares.revestidos,.como.los.cables.que cumplen.las.normas.IEC.60245-4.o.IEC.60227-4..

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  37 8 V erificación del rendimiento en caso de cortocir cuito EjemploDatos.de.la.instalación:.. U n . =.400.V . f n . =.50.Hz . I cp . =.45.kA Considerar. el. cuadro. de. la. figura,. en. el. que. los. em-barrados. verticales. se. derivan. desde. los. embarrados.principales.Se. trata. de. embarrados. de. 800. A. con. sección. perfi-lada,. incluidos. en. el. Catálogo. general. de. cuadros. de.distribución:In.800,.(IP.65)I cw .máx..35.kA. Al.tratarse.de.un.sistema.rígido.con.espaciadores,.según.la.norma.IEC.61439.la.posibilidad.de.que.se.produzca.un.cortocircuito.entre.los.embarrados.es.remota..Es.nece-sario,.no.obstante,.verificar.que.las.tensiones.reducidas.de.los.interruptores.automáticos.en.el.lado.de.carga.del.sistema.son.compatibles.con.el.cuadro.de.distribución. Suponiendo.que.en.los.compartimentos.hay.los.siguien-tes.interruptores.automáticos:Tmax.T3S250Tmax.T2S160 Figura 8.4 ArTu ArTu T2 160 T2 160 T3 250 T3 250 T3 250 Debe.comprobarse.que,.en.el.caso.de.un.cortorcircuito.en. cualquier. salida,. las. limitaciones. impuestas. por. el.interruptor.automático.son.compatibles.con.el.sistema.de.embarrado.Por. lo. tanto. es. preciso. verificar. que. el. interruptor.automático.que.limita.el.pico.y.la.energía.representa.un.límite.suficiente.para.el.sistema.de.embarrado.En.el.caso.que.nos.ocupa.se.trata.del.T3S250.In250.La.comprobación.se.lleva.a.cabo.del.mismo.modo.que.en.el.párrafo.anterior: Partiendo.del.valor.I cw .del.sistema.de.embarrado,.resulta. que:-.I pk.sist .=.I cw ...n.=.35...2,1.=.73,5.(kA) -.I 2 t. sist .=.I cw 2 ...t.=.35 2 ...1.=.1225.((kA) 2 s) Partiendo. de. las. curvas. de. limitación. y. la. energía.específica. pasante. del. T3S250. In. 250. resulta. que,. a.una. corriente. de. cortocircuito. prevista. (Icp). de. 45. kA,.corresponde.lo.siguiente:-.I p.int . .30.kA -.I 2 t. int . 2.[(kA) 2 s] Ya.que:-.I p.int . .I pk.sist . -.I 2 t. int . .I 2 t. sist el.sistema.de.embarrado.es.compatible.con.el.cuadro.

Cuadernos de aplicaciones técnicas C C 38  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 8 V erificación del rendimiento en caso de cortocir cuito 8 .4 .Verificación.de.cortocircuito.conforme.a.las. normas.de.diseño Conforme.a.la.nueva.norma.IEC.61439-1,.la.conformi-dad.del.cuadro.en.condiciones.de.cortocircuito.puede.demostrarse,.además.de.las.pruebas.en.laboratorio.(I cw ),. aplicando.las.normas.de.diseño.oportunas,.indicadas.en.la.tabla.siguiente.(Tabla.13.de.la.norma.IEC.61439-1). No. es. necesaria. ninguna. prueba. en. laboratorio. si,. al.comparar.el.cuadro.a.verificar.con.un.proyecto.de.diseño. Tabla 8.4 de.referencia.(ya.comprobado).utilizando.la.tabla.anterior,.la.respuesta.a.los.requisitos.comparados.es.“SÍ”.Como. puede. deducirse. de. la. tabla,. los. diseños. deri-vados. están. en. función. de. las. pruebas. realizadas. en.un.proyecto.de.referencia.porque.solamente.gracias.a.éstas.es.posible.obtener.una.corriente.de.corta.duración.definida.(I cw ).que.a.su.vez.permite.obtener.las.otras.dos. variables.permitidas.del.cuadro,.es.decir:. -..la.corriente.de.pico.(I pk ); . -..la.energía.específica.pasante.que.el.cuadro.puede. resistir.(I 2 t). N.º de referencia Requisitos a tener en cuenta SÍ NO 1 ¿El.valor.nominal.de.resistencia.a.cortocircuitos.de.cada.circuito.del.CUADRO.evaluado.es.inferior.o.igual. a.la.del.diseño.de.referencia? 2 ¿Las.dimensiones.de.la.sección.transversal.del.embarrado.y.las.conexiones.de.cada.circuito.del.CUADRO.evaluado. son.mayores.o.iguales.que.las.del.diseño.de.referencia?.. 3 ¿La.distancia.de.separación.de.los.embarrados.y.las.conexiones.de.cada.circuito.del.CUADRO.evaluado.son.mayores. o.iguales.que.las.del.diseño.de.referencia?.. 4 ¿Los.soportes.de.los.embarrados.de.cada.circuito.del.CUADRO.evaluado.son.del.mismo.tipo,.perfil.y.material,.y. tienen.la.misma.-.o.menor.-.separación.a.lo.largo.del.embarrado,.que.los.del.diseño.de.referencia?. 5 ¿El.material.y.las.propiedades.del.material.de.los.conductores.de.cada.circuito.del.CUADRO.evaluado.son.idénticos. a.los.del.diseño.de.referencia? 6 ¿Los.dispositivos.de.protección.contra.cortocircuitos.de.cada.circuito.del.CUADRO.evaluado.son.equivalentes,.es. decir.de.la.misma.marca.y.serie. a) ,.con.las.mismas.o.mejores.características.de.limitación.(I 2 t,.I pk ),.según.los.datos. del.fabricante.de.los.dispositivos,.y.tienen.la.misma.disposición,.que.los.del.diseño.de.referencia? 7 ¿La.longitud.de.los.conductores.con.tensión.desprotegidos,.conforme.a.8.6.4,.de.cada.circuito.no.protegido.del. CUADRO.evaluado.es.inferior.o.igual.a.la.de.los.del.diseño.de.referencia? 8 Si.el.CUADRO.evaluado.incluye.una.envolvente,.¿el.diseño.de.referencia.incluía.igualmente.una.envolvente.cuando. se.verificó.en.la.prueba? 9 ¿La.envolvente.del.CUADRO.evaluado.es.del.mismo.diseño,.tipo.y,.como.mínimo,.las.mismas.dimensiones.que.la. del.diseño.de.referencia? 10 Los.compartimentos.de.cada.circuito.del.CUADRO.evaluado.son.del.mismo.diseño.mecánico.y,.como.mínimo,.las. mismas.dimensiones.que.los.del.diseño.de.referencia? "SÍ".a.todos.los.requisitos:.no.son.necesarias.nuevas.verificaciones. "NO".a.alguno.de.los.requisitos:.se.necesitan.más.verificaciones;.véase.10.11.4.y.10.11.5. a) .Los.dispositivos.de.protección.contra.cortocircuitos.del.mismo.fabricante.pero.de.distinta.serie.pueden.considerarse.como.equivalentes.si.el.fabricante. del.dispositivo.declara.que.las.características.de.rendimiento.son.idénticas.o.mejores,.en.todos.los.aspectos.relevantes,.que.las.de.la.serie.empleada.para. la.verificación,.como.las.características.de.poder.de.corte,.poder.de.cierre.y.de.limitación.(I2t,.Ipk),.y.las.distancias.críticas,.por.ejemplo.

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  39 9 V erificación de las pr opiedades dieléctricas del cuadr o 9 Verificación de las propiedades dieléctricas del cuadro Entre. las. principales. características. de. rendimiento.(verificaciones.de.diseño).de.un.cuadro,.además.de.la.resistencia.térmica.y.a.cortocircuitos.ya.examinada,.se.encuentra.la.verificación.de.las.propiedades.dieléctricas.. A.este.respecto,.la.nueva.versión.de.la.norma.IEC.61439.ha.introducido.una.doble.conformidad,.confirmando.de.nuevo.la.tensión.de.aislamiento.(U i ).y.añadiendo.la.nueva. tensión.soportada.a.impulsos.(U imp ). Es. importante. señalar. que. el. incremento. que. afecta.a.las.diferentes.tensiones.que.caracterizan.un.cuadro.comienza.con.U e ,.la.tensión.de.empleo.como.función.del. valor.real.empleado.en.una.instalación.concreta,.continúa.con.U n ,.la.tensión.nominal.del.cuadro.considerada.y.de- clarada.en.el.catálogo.correspondiente,.sigue.con.U i ,.la. tensión.nominal.de.aislamiento.del.cuadro.a.la.cual.hacen.referencia.las.pruebas.dieléctricas.y.concluye.con.U imp ,. la.tensión.soportada.a.impulsos.que.representa.el.pico.máximo.que.el.sistema.puede.resistir;.este.valor.pico.es.asignado.por.el.fabricante.original.del.sistema.mediante.verificaciones.de.diseño.adecuadas. Figura 9.1 Tabla 9.1 9 .1 .Prueba.de.rigidez.dieléctrica.a.frecuencia. industrial Las.modificaciones.de.la.norma.están.orientadas.hacia.una.cierta.simplificación.técnica..En.lo.que.se.refiere.a.los.valores.eficaces.de.las.ten-siones.de.prueba.que.deben.aplicarse.en.laboratorios.(véase.la.Tabla.8.de.la.norma.IEC.61439-1,.mostrada.a.continuación),.puede.observarse.que.se.han.reducido.en.comparación.con.la.edición.anterior,.aunque.se.mantiene.la.posibilidad.de.realizar.la.verificación.de.los.circuitos.principales.tanto.con.corriente.alterna.como.continua,.conservando,.no.obstante,.la.relación.tradicional.1,41. Tensión nominal de aislamiento Ui (Entre las fases en CA o en CC) V Tensión de prueba dieléctrica, valor rms de CA V Tensión de prueba dieléctrica b) CC V Ui.≤.60. 1000. 1415. 60. .Ui.≤.300. 1500. 2120. 300. .Ui.≤.690. 1890. 2670. 690. .Ui.≤.800. 2000. 2830. 800. .Ui.≤.1000. 2200. 3110. 1000. .Ui.≤.1500. a) . - 3820. a). Sólo.para.CC b) .Tensiones.de.prueba.basadas.en.4.1.2.3.1,.tercer.párrafo,.de.la.norma. IEC.60664-1. U imp 415 V 690 V 1000 V 6 kV U i U n U e

Cuadernos de aplicaciones técnicas C C 40  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 9 V erificación de las pr opiedades dieléctricas del cuadr o Tabla 9.2 Tabla 9.3 Figura 9.2 Esta.prueba.con.corriente.alterna.a.una.frecuencia.de..50.Hz.permite.definir.la.tensión.nominal.de.aislamiento.Ui.y.es.necesaria.y.exclusiva,.ya.que.no.se.acepta.nin-guna.verificación.alternativa,.como.emplear.cálculos.o.normas.de.diseño..Por.lo.tanto,.se.trata.de.una.prueba.obligatoria.para.el.fabricante.original.La. prueba. se. realiza. en. dos. fases,. tanto. con. los. cir-cuitos.principales.como.los.circuitos.auxiliares,.una.vez.desconectada.la.alimentación.y.el.lado.de.carga.de.todos.los.circuitos.activos..En.lo.referido.a.los.circuitos.principales,.se.han.definido.dos. procedimientos. distintos. para. la. aplicación. de. la.tensión.de.prueba:.-.. en.primer.lugar.en.todos.los.circuitos.activos.corto- circuitados.entre.ellos.y.la.envolvente.puesta.a.tierra.(1ª.prueba) -.. a. continuación,. cada. polo. principal. respecto. a. los. demás.polos.cortocircuitados.entre.ellos.y.la.envol-vente.puesta.a.tierra.(2ª.prueba). La.tensión.de.prueba,.generada.con.equipos.de.labo-ratorio.adecuados,.se.aplica.mediante.las.tradicionales.pinzas.de.seguridad.a.las.partes.que.van.a.ser.comproba-das..El.método.descrito,.que.supone.la.aplicación.de.una.pendiente.con.valores.en.aumento.hasta.un.máximo.que.se.mantendrá.durante.cinco.segundos,.evidencia.una.reducción.del.tiempo.de.aplicación.de.la.tensión.de.prueba.(que.anteriormente.requería.un.minuto).. Para. los. circuitos. auxiliares,. que. normalmente. tienen.tensiones. de. servicio. inferiores. a. las. de. los. circuitos.principales,.la.nueva.norma.IEC.61439.define.la.Tabla.9.(véase.la.Tabla.9.2). Tensión de aislamiento nominal U i (entre fases) V Tensión de prueba dieléctrica (CA rms) V Ui..≤.12 250 12. .Ui.≤.60 500 60. .Ui 2.Ui.+.1000 con.un.mínimo.de.1500 De.forma.similar.a.la.prueba.de.tensión.con.corriente.alterna.descrita,.se.verifican.las.distancias.de.aislamiento.mínimas.en.el.interior.del.cuadro;.este.requisito.incluye.a. todos.los.componentes.internos.que.disponen.de.partes.aisladas.entre.las.partes.activas.y.la.tierra.Normalmente.los.puntos.críticos.a.los.que.debe.prestar-se.más.atención.son.los.soportes.del.embarrado.y.los.terminales.aislados. Como. es. habitual,. este. procedimiento. deberá. tener.en. cuenta. también. el. tipo. de. material. aislante. y. su.respectivo.coeficiente.de.tracking.CTI.(en.voltios),.que.expresa. la. tensión. máxima. que. es. posible. resistir. sin.que.se.produzcan.descargas..Cuanto.más.valioso.sea.el.producto.(vidrio,.materiales.cerámicos),.más.alto.será.este.coeficiente.(600.o.más).y.menor.será.el.grupo.de.materiales.relevante. Grupo de materiales CTI tracking I .600 II 600 .CTI .400 IIIa 400 .CTI .175 IIIb 175 .CTI .100 Distancias de aislamiento superficial

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  41 9 V erificación de las pr opiedades dieléctricas del cuadr o Todo. lo. anterior. se. resume. en. la. Tabla. siguiente,. que.muestra.las.distancias.de.aislamiento.superficial.mínimas.en.milímetros.para.cada.componente.alojado.en.el.cua-dro.como.función.de.la.tensión.nominal.de.aislamiento.U i ,.el.grado.de.contaminación.y.el.grupo.de.materiales.. La. medición. directa. de. estos. segmentos. rara. vez.descubre. situaciones. críticas,. ya. que. las. tolerancias.mecánicas.y.geométricas.normales.superan.con.mucho.estos.valores. Tabla 9.4 Tensión nominal de aislamiento U i V Distancias de aislamiento superficial mínimas (mm) Grado de contaminación 1 Grupo de materiales 2 Grupo de materiales 3 Grupo de materiales I I II IIIa y IIIb I II IIIa IIIb 32 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 40 1,5 1,5 1,5 1,5 1,5 1,6 1,8 1,8 50 1,5 1,5 1,5 1,5 1,5 1,7 1,9 1,9 63 1,5 1,5 1,5 1,5 1,6 1,8 2 2 80 1,5 1,5 1,5 1,5 1,7 1,9 2,1 2,1 100 1,5 1,5 1,5 1,5 1,8 2 2,2 2,2 125 1,5 1,5 1,5 1,5 1,9 2,1 2,4 2,4 160 1,5 1,5 1,5 1,6 2 2,2 2,5 2,5 200 1,5 1,5 1,5 2 2,5 2,8 3,2 3,2 250 1,5 1,5 1,8 2,5 3,2 3,6 4 4 320 1,5 1,6 2,2 3,2 4 4,5 5 5 400 1,5 2 2,8 4 5 5,6 6,3 6,3 500 1,5 2,5 3,6 5 6,3 7,1 8,0 8,0 630 1,8 3,2 4,5 6,3 8 9 10 10 800 2,4 4 5,6 8 10 11 12,5 1000 3,2 5 7,1 10 12,5 14 16 1250 4,2 6,3 9 12,5 16 18 20 1600 5,6 8 11 16 20 22 25

Cuadernos de aplicaciones técnicas C C 42  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 9 V erificación de las pr opiedades dieléctricas del cuadr o Tabla 9.5 9 .2 .Prueba.de.tensión.soportada a.impulsos Aunque.anteriormente.era.opcional,.la.prueba.de.sobre-tensión.que.permite.definir.la.tensión.nominal.soportada.a.impulsos.U imp .es.actualmente..obligatoria,.lo.que.de- muestra.que.la.estrategia.de.las.normas.está.dirigida.a.subrayar.la.importancia.de.esta.característica.Además. de. las. sobretensiones. temporales,. normalmente.provenientes.de.la.red.de.suministro,.las.instalaciones.y.sus.cuadros.son.víctimas.potenciales.de.picos.y.so-bretensiones. transitorias. no. lineales. provocadas. por.fenómenos.atmosféricos.(rayos).tanto.directas,.cuando.afectan.materialmente.a.la.estructura,.como.indirectos,.cuando.su.efecto.es.generado.por.los.campos.electro-magnéticos.inducidos.en.torno.al.punto.de.impacto.del.rayo..La.capacidad.de.los.cuadros.para.resistir.estas.fuer-zas.depende.en.su.totalidad.de.la.resistencia.dieléctrica.del.aire.entre.las.dos.partes.con.tensión.sobre.las.cuales.se.sostiene.el.impulso..Anteriormente.esta.característica.solamente.podía.definirse.mediante.pruebas;.según.la.nueva.norma.IEC.61439.la.verificación.mediante.“norma.de.diseño”.es.igualmente.aceptable.como.alternativa,.con.la.misma.validez.que.las.pruebas. La. prueba. requiere. aplicar. un. impulso. de. tensión. de.1,2/50. µs. (véase. la. Figura. 9.3). siguiendo. un. proced-imiento.específico.La.sobretensión.deberá.aplicarse.cinco.veces.a.intervalos.mínimos.de.1.segundo.entre:. -..todos. los. circuitos. cortocircuitados. entre. sí. y. la. envolvente.puesta.a.tierra . -..cada.polo,.respecto.a.los.demás.polos.cortocircui- tados.entre.sí.con.la.envolvente.puesta.a.tierra.. Figura 9.3  Una.vez.definido.el.perfil.del.impulso,.el.otro.valor.que.permite.la.verificación.es.el.valor.pico,.que.representa.el.valor.máximo.absoluto.de.la.función. La. tendencia. actual,. como. puede. observarse. en. las.tablas.de.la.norma.IEC.61439-1,.destaca.algunas.cifras.redondas,.como.seis,.ocho,.diez.y.doce.kV.. La.prueba.directa.se.realiza.conforme.a.una.tabla.concreta.(Tabla. 10. de. la. norma. IEC. 61439-1,. mostrada. a. conti-nuación),.que.sugiere.alternativas.entre.impulso.efectivo,.corriente.alterna.(valor.rms).y.corriente.continua,.con.un.valor.definido.como.función.de.la.altitud.y,.por.lo.tanto,.de.la.calidad.del.aire.ambiente.en.torno.al.cuadro.probado...La. prueba. se. considera. superada. si. no. se. detectan.descargas. Tensión nominal soportada a impulsos U imp (kV) Tensiones soportada a impulsos U1,2/50, CA pico y CC (kV) Valor de CA rms (kV) Nivel del mar 200 m 500 m 1000 m 2000 m Nivel del mar 200 m 500 m 1000 m 2000 m 2,5 2,95 2,8 2,8 2,7 2,5 2,1 2 2 1,9 1,8 4 4,8 4,8 4,7 4,4 4 3,4 3,4 3,3 3,1 2,8 6 7,3 7,2 7 6,7 6 5,1 5,1 5 4,7 4,2 8 9,8 9,6 9,3 9 8 6,9 6,8 6,6 6,4 5,7 12 14,8 14,5 14 13,3 12 10,5 10,3 9,9 9,4 8,5 Impulso normalizado T 1 T 2 t U 1 0,9 0,5 0,3 0 T1:.Tiempo.del.pico.=.1,2.µsT2:.Tiempo.a.la.mitad.del.valor.de.U.=.50.µs

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  43 9 V erificación de las pr opiedades dieléctricas del cuadr o La. verificación. mediante. normas. de. diseño. (como.alternativa. a. la. prueba). deberá. confirmar. que. la.separación.entre.todas.las.partes.con.tensión.y.sujetas.a.riesgo.de.descarga.es.de,.como.mínimo,.1,5.veces.los. valores. especificados. en. la. Tabla. 1. de. la. norma..IEC.61439-1.(ver.tabla.9.6).El. factor. de. seguridad. de. 1,5. tiene. en. cuenta. las.tolerancias.de.fabricación.. Tensión.nominal.soportada.a. impulsos.U imp (kV) Distancia.mínima.. de.separación.en.aire (mm) ≤ 2,5 1,5 4,0 3,0 6,0 5,5 8,0 8,0 12,0 14,0 Tabla 9.6 Figura 9.4 Las. distancias. de. separación. mínimas. deben. ser.verificadas.mediante.medición.o.comprobación.de.las.medidas.en.los.planos.de.diseño. Es. evidente. que,. para. garantizar. que. todo. el. cuadro.tenga.un.valor.U imp .concreto,.además.de.la.prueba.o.la. verificación.de.la.normas.de.diseño.que.confirmen.esta.característica,.todos.los.componentes.instalados.en.el.interior.del.cuadro.deberán.tener.a.su.vez.un.valor.U imp . igual.o.mayor. Desde.hace.años.el.sistema.ArTu.garantiza.tanto.rigidez.dieléctrica.a.50.Hz.como.resistencia.a.los.impulsos.de.tensión;.más.concretamente: -.las.versiones.L.y.M.tienen:. ..Un.=.690.V . ..Ui.=.1000.V . . Uimp. =. 6. kV. en. instalación. en. pared. y. 8. kV. en. instalación.en.el.suelo -.la.versión.K.tiene.. .Un.y.Ui.=.1000.V . .Uimp.=.8.kV a) .Basada.en.condiciones.de.campo.heterogéneas.y.grado.de. contaminación.3. Distancia de separación en aire

Cuadernos de aplicaciones técnicas C C 44  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 10 Pr otección contra descargas eléctricas 10 Protección contra descargas eléctricas Los.siguientes.requisitos.tienen.como.fin.garantizar.que.se. han. tomado. las. medidas. de. protección. requeridas.cuando.el.cuadro.se.instala.en.la.instalación.eléctrica,.conforme.a.las.normas.correspondientes. 10 .1 .Protección.contra.el.contacto.directo La.protección.contra.el.contacto.directo.puede.obtenerse.tanto.mediante.la.construcción.del.cuadro.mismo.como. por. medio. de. medidas. complementarias. utilizadas. durante.la.instalación. Las.medidas.de.protección.contra.el.contacto.directo.son: -  Protección mediante aislamiento de las partes con tensión . Las.partes.con.tensión.deben.estar.completamente. cubiertas.por.un.aislamiento.que.únicamente.puede.ser.retirado.mediante.su.destrucción. . Este.aislamiento.deberá.estar.fabricado.con.materiales. adecuados,.capaces.de.resistir.el.esfuerzo.mecánico,.eléctrico. y. térmico. al. que. pueda. estar. sometido. el.aislamiento.durante.el.servicio. . Pinturas,.barnices,.lacados.y.productos.similares.no.se. consideran.adecuados.por.sí.solos.para.proporcionar.un. aislamiento. adecuado. que. proteja. contra. el.contacto.directo. -  Protección mediante barreras o envolventes  Todas.las.superficies.externas.deberán.tener.un.grado. de.protección.igual.a.IP.XXB,.como.mínimo. . Las. superficies. horizontales. accesibles. cuya. altura. sea.igual.o.menor.de.1,6.m.deberán.proporcionar.un. grado.de.protección.igual.a.IP.XXD,.como.mínimo. . La.distancia.entre.los.elementos.mecánicos.previstos. para. la. protección. y. las. partes. con. tensión. a. las. que. protegen. no. deben. ser. inferiores. a. los. valores. especificados.para.las.distancias.de.aislamiento.en. aire.y.superficial. . Todas. las. barreras. y. envolventes. deberán. estar. firmemente. sujetas.. Deberán. tener. la. estabilidad. y. resistencia. suficientes,. teniendo. en. cuenta. su. naturaleza,. dimensiones. y. disposición,. para. resistir. las. tensiones. y. esfuerzos. que. probablemente. se. produzcan. durante. el. servicio. normal. sin. que. se. reduzcan.las.distancias.de.aislamiento.en.aire. -  Protección mediante obstáculos  Esta.medida.se.aplica.a.un.cuadro.de.tipo.abierto. 10 .2 .Protección.contra.el.contacto.indirecto El.usuario.debe.indicar.la.medida.de.protección.empleada.en.la.instalación.a.la.cual.está.destinado.el.cuadro..Las.medidas.de.protección.contra.el.contacto.indirecto.son:. -  Uso de circuitos de protección . Es. posible. establecer. un. circuito. de. protección. (coordinado.con.un.dispositivo.para.la.desconexión.automática. del. suministro). independiente. de. la.envolvente.metálica.o.bien.utilizar.la.misma.envolvente.como.parte.del.circuito.de.protección. . Las.partes.conductoras.expuestas.de.un.cuadro.que. no.supongan.ningún.peligro.bien.porque.están.fuera.del.alcance.o.no.puedan.ser.agarradas.con.la.mano.por.ser.de.pequeño.tamaño.(como.tornillos,.placas.electrónicas,.etc.).no.necesitan.estar.conectadas.a.los.circuitos.de.protección. . Los.elementos.de.maniobra.manuales,.como.palancas,. asas. u. otros. elementos. metálicos. deberán. estar.conectados.de.forma.segura.con.las.partes.conectadas.a.los.circuitos.de.protección.o.disponer.de.aislamiento.adicional. adecuado. para. la. tensión. de. aislamiento.máxima.del.cuadro..Las.partes.metálicas.cubiertas.con.una.capa.de.barniz.o.esmalte.no.pueden.considerarse,.por.regla.general,.adecuadamente.aisladas.para.cumplir..estos.requisitos.. . En.el.caso.de.tapas,.puertas,.cubiertas.y.similares,.se. considera.que.las.conexiones.atornilladas.y.bisagras.metálicas. normales. son. suficientes. para. garantizar.la. continuidad,. siempre. que. no. haya. ningún. equipo.eléctrico. que. requiera. puesta. a. tierra. sujeto. a. ellas..En. este. caso,. las. partes. con. tensión. deberán. estar.conectadas.mediante.un.conductor.de.protección.con.una.sección.transversal.igual.a.la.sección.transversal.máxima.del.conductor.de.fase.que.alimenta.al.cuadro. . La.sección.transversal.de.los.conductores.de.protección. (PE,.PEN).en.un.cuadro.destinado.a.estar.conectado.a.conductores.externos.deberá.determinarse.empleando.uno.de.los.métodos.siguientes: a).La.sección.transversal.del.conductor.de.protección. no.debe.ser.inferior.al.valor.correspondiente.que.se.muestra.en.la.tabla.siguiente.. Sección transversal del conductor de fase S (mm) Sección transversal mínima del conductor de protección correspondiente S (mm) S ≤.16 S 16. . S ≤.35 16 35. . S ≤.400 S/2 400. . S ≤.800 200 S  .800 S/4 Tabla 10.1 Si.se.obtiene.un.valor.no.estándar.al.aplicar.la.Tabla.10.1,.deberá. utilizarse. la. sección. transversal. estándar. más.grande.que.más.se.aproxime.al.valor.calculado. Los. valores. de. esta. tabla. solamente. son. válidos. si.el. conductor. de. protección. (PE,. PEN). está. fabricado.

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  45 10 Pr otección contra descargas eléctricas Tabla 10.3 b). la. sección. transversal. del. conductor. de. protección. (PE,.PEN).puede.calcularse.con.ayuda.de.la.siguiente.fórmula:. S P .=. l 2. t k Esta.fórmula.se.utiliza.para.calcular.la.sección.transversal,.de.los.conductores.de.protección,.que.se.necesita.para.resistir.el.esfuerzo.térmico.causado.por.corrientes.con.una.duración.de.entre.0,2.y.5.segundos,.donde:Sp.es.el.área.de.la.sección,.expresada.en.mm 2 ; I.es.el.valor.rms.de.la.corriente.de.fallo.(en.CA).que.circula.a.través.del.dispositivo.de.protección,.en.amperios,.para.un.fallo.de.impedancia.despreciable;t.es.el.tiempo.de.disparo.del.dispositivo.de.interrupción,.en.segundos;k. es. un. factor. cuyo. valor. depende. del. material. del.conductor. de. protección,. el. aislamiento. y. otros.elementos,.así.como.de.la.temperatura.inicial.y.final. PVC Conductores desnudos XLPE EPR Caucho butílico Temperatura final 160 °C 250 °C 220 °C K. del conductor cobre 143 176 166 aluminio 95 116 110 acero 52 64 60 Nota:..Se.parte.del.supuesto.de.que.la.temperatura.inicial.de.los.conducto-res.es.de.30.°C. Las.partes.conductoras.expuestas.de.un.dispositivo.que.no.puedan.ser.conectadas.al.circuito.de.protección.por.medio.de.sus.propios.elementos.de.sujeción.deberán.estar. conectadas. al. circuito. de. protección. del. cuadro.mediante.un.conductor.cuya.sección.transversal.deberá.seleccionarse.conforme.a.la.tabla.siguiente: Intensidad nominal de empleo I n (A) Sección transversal mínima del conductor de protección equipotencial (mm 2 ) I n ≤ 20 S 20   I n ≤ 25 2,5 25   I n ≤ 32 4 32   I n ≤ 63 6 63   I n 10 S:..Sección.transversal.del.conductor.de.fase. -  Protección por medios distintos de los circuitos de protección . Los. cuadros. eléctricos. pueden. ofrecer. protección. contra.el.contacto.indirecto.mediante.las.siguientes.opciones,.que.no.requieren.un.circuito.de.protección: . . a).separación.eléctrica.de.los.circuitos; . . b).aislamiento.completo. con. el. mismo. material. que. el. conductor. de. fase.. En.caso.contrario,.la.sección.transversal.del.conductor.de.protección.(PE,.PEN).deberá.determinarse.de.forma.que.proporcione.una.conductancia.equivalente.a.la.resultante.de.aplicar.la.Tabla.10.1.. Se.deberán.aplicar.los.siguientes.requisitos.adicionales.para.conductores.PEN:. -..la.sección.transversal.mínima.deberá.ser.de.10.mm 2 . para.un.conductor.de.cobre.y.de.16.mm 2 .para.uno. de.aluminio;. . -..la.sección.transversal.del.conductor.PEN.no.debe. ser.inferior.a.la.del.conductor.neutro ; . -..no.es.necesario.aislar.los.conductores.PEN.en.el. interior.del.cuadro; . -..no. deben. utilizarse. partes. estructurales. como. conductor. PEN.. Es. posible,. no. obstante,. utilizar.guías.de.montaje.fabricadas.en.cobre.o.aluminio.como.conductores.PEN: . -..en.determinadas.aplicaciones.en.las.cuales.la.corriente. del.conductor.PEN.puede.alcanzar.valores.elevados.como,.por.ejemplo,.grandes.instalaciones.de.lámparas.fluorescentes,. puede. ser. necesario. emplear. un.conductor.PEN.con.una.capacidad.de.conducción.de.corriente.igual.o.mayor.que.la.de.los.conductores.de.fase;.este.punto.debe.ser.acordado.específicamente.entre.el.fabricante.y.el.usuario. .La.sección.transversal.mínima.del.neutro.en.un.circuito.trifásico.más.neutro. deberá.ser: .-...para. circuitos. con. un. conductor. de. fase. con. una. sección. transversal.. S.≤.16.mm 2 ,.el.100%.del.de.las.fases.correspondientes; -... para.circuitos.con.un.conductor.de.fase.con.una.sección.transversal.. S. .16.mm 2 ,.el.50%.del.de.las.fases.correspondientes,.con.un.mínimo. de.16.mm 2 .. Se.parte.del.supuesto.que.las.corrientes.neutras.no.son.mayores.del.50%.de.las.corrientes.de.fase. 10 .3 .Manejo.seguro.del.cuadro. La. protección. del. personal. no. cualificado. debe. estar.garantizada. al. utilizar. el. cuadro,. tanto. durante. su.funcionamiento.como.al.sustituir.pequeños.componentes,.como.lámparas.o.fusibles.Otras.operaciones.más.complejas.o.peligrosas.deberán.ser.realizadas.exclusivamente.por.personal.autorizado,.actuando. con. procedimientos. específcos. y. el. uso. de.componentes.de.protección.concretos.relacionados.con.el.acceso.al.cuadro.para:. -.inspecciones.y.controles; . -.mantenimiento; . -.trabajos.de.ampliación.con.partes.con.tensión. Valores del factor k para conductores de protección aislados no incorporados en cables o conductores de  protección  expuestos  en  contacto  con  el revestimiento de los cables. Tabla 10.2

Cuadernos de aplicaciones técnicas C C 46  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 11 Recomendaciones prácticas para la construcción de cuadr os 11 .1 .Construcción.del.cuadro.eléctrico. El. montaje. de. los. distintos. componentes. mecánicos.y. eléctricos. (envolventes,. embarrados,. unidades.funcionales,. etc.). que. constituyen. el. cuadro. definido.por. el. fabricante. original. deberá. realizarse. conforme.a. las. instrucciones. (catálogo. técnico. o. manual. de.instrucciones.de.montaje).del.fabricante. Una. vez. preparadas. las. piezas. sueltas. que. van. a. ser.montadas,. el. primer. paso. es. construir. la. estructura.metálica..Cuando.se.trata.de.un.cuadro.ArTu,.la.estructura.puede.estar.ya.disponible.como.estructura.monobloque,.como.en.el.caso.del.ArTu.M,.o.ser.compuesta,.como.con.los.cuadros.ArTu.L.y.K. En.cuadros.de.tamaño.pequeño.o.medio,.la.instalación.de. los. componentes. en. el. interior. del. cuadro. puede.llevarse.a.cabo.más.fácilmente.colocando.la.envolvente.en.posición.horizontal.sobre.unos.caballetes.adecuados..De. este. modo. se. evita. tener. que. alzar. los. brazos. y.doblar.las.piernas.como.sería.necesario.si.la.envolvente.estuviera.en.posición.vertical.. Otra.ventaja.que.ofrece.en.relación.con.el.acceso.interno.es.que.permite.trabajar.sin.los.paneles.metálicos.laterales.de.la.estructura,.dejando.al.descubierto.todo.el.sistema.de.cableado.interno..Obviamente,.lo.más.adecuado.es.montar.los.aparatos.desde.el.centro.hacia.fuera,.conectando.los.cables.poco.a.poco.e.introduciéndolos.en.los.conductos.para.cables.correspondientes..En. esta. fase. debe. prestarse. especial. atención. a. las.distancias.mínimas.de.aislamiento.(en.aire.y.superficial).entre. las. distintas. partes. con. tensión. y. la. parte.conductora.expuesta. 11 Recomendaciones prácticas para la construcción de cuadros 11 .2 .Posicionamiento.de.los.interruptores. automáticos A. continuación. se. ofrecen. varias. recomendaciones.generales. acerca. del. mejor. modo. de. situar. los.interruptores.automáticos.en.el.interior.del.cuadro..El.cuadrista.es.el.más.adecuado.para.diseñar.la.parte.frontal.del.cuadro.de.distribución,.ya.que.es.quien.mejor.conoce.los.detalles.de.la.instalación,.su.uso.y.lugar.de.instalación. •..Una.buena.norma.general.consiste.en.intentar.situar. los. interruptores. automáticos. de. modo. que. las.trayectorias.de.las.corrientes.más.altas.sean.las.más.cortas,.reduciendo.así.la.pérdida.de.potencia.en.el.interior.del.cuadro,.lo.que.ofrece.evidentes.beneficios.desde.el.punto.de.vista.térmico.y.económico. Figura 11.1 ArTu 50 A 50 A 100 A 300 A 500 A ArTu 50 A 50 A 100 A 300 A 500 A Método de posicionamiento recomendado: Método de posicionamiento NO recomendado: La.corriente.más.ALTA.(500.A).sigue. la.trayectoria.más.CORTA La.corriente.más.ALTA.(500.A).sigue. la.trayectoria.más.LARGA.

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  47 11 Recomendaciones prácticas para la construcción de cuadr os •..En.el.caso.de.cuadros.con.numerosas.columnas,.es. aconsejable.situar.el.interruptor.automático.principal.(int..general).en..la.columna.central. . De.esta.forma.la.corriente.se.divide.inmediatamente. entre.las.dos.ramificaciones.del.cuadro.y.es.posible.reducir.la.sección.transversal.de.los.embarrados.de.distribución.principales. ArTu ArTu ArTu ArTu ArTu SACE 3200 A 1200 A 2000 A Figura 11.2 Figura 11.3 Figura 11.4 En.el.ejemplo.de.la.figura.el.sistema.de.embarrado.prin-cipal.puede.dimensionarse.para.2000.A,.con.una.ventaja.económica.considerable. ArTu ArTu ArTu ArTu ArTu SACE 3200 A En.este.caso,.por.el.contrario,.el.sistema.de.embarrado.principal.debe.dimensionarse.para.conducir.3200.A. ArTu In=160 In=160 Ib=50 Ib=120 •. Para. facilitar. la. maniobra. de. grandes. aparatos. es. recomendable.situarlos.a.una.distancia.de.entre.0,8.y.1,6.m.de.la.tierra. •.. Es.recomendable.situar.los.interruptores.automáticos. más.grandes.(y.por.lo.tanto.los.más.pesados).en.la.parte.inferior..Esto.proporciona.mayor.estabilidad.al.cuadro,.especialmente.durante.el.transporte.y.la.instalación. •..En.un.cuadro.eléctrico.la.temperatura.varía.en.dirección. vertical:. . -.las.áreas.más.bajas.son.las.más.frías;. -.las.áreas.más.altas.son.las.más.calientes; Por.esta.razón.es.aconsejable.situar.en.la.parte.inferior.los.aparatos.por.los.que.circula.una.corriente.próxima.al.valor.nominal.(más.cargados).y.en.la.parte.superior.los.aparatos.por.los.que.circula.una.corriente.más.alejada.del.valor.nominal.(más.descargados).

Cuadernos de aplicaciones técnicas C C 48  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 11 Recomendaciones prácticas para la construcción de cuadr os Figura 11.5 Figura 11.6 11 .3 ..Anclaje.de.los.conductores.cerca de.los.interruptores.automáticos Es.necesario.que.los.cables.y.los.embarrados.en.el.interior.de. los. cuadros. estén. sujetos. a. la. estructura.. De. hecho,.durante. un. cortocircuito. las. tensiones. electrodinámicas.generadas.en.los.conductores.podrían.dañar.los.terminales.de.los.interruptores.automáticos. Emax La. Figura. 11.5. proporciona,. para. los. interruptores. de.bastidor.abierto.Emax,..un.ejemplo.de.distancia.máxima.en.mm.(D).a.la.cual.deberá.estar.situada.la.primera.placa.de.anclaje.de.los.embarrados.conectados.al.interruptor.automático,.dependiendo.del.tipo.de.terminal,.y.hacien-do.referencia.al.valor.máximo.permitido.de.corriente.de.cortocircuito.y.su.pico.correspondiente...Para.obtener.más.detalles.deben.consultarse.los.catálogos.técnicos.y.los.manuales.de.los.interruptores.automáticos. Emax X1 20 0 ( ) 20 0 ( ) 200 D Terminales verticales D Terminales horizontales D D D D Terminales anteriores Terminales posteriores ( )  220 mm para X1 extraíble con terminales anteriores prolongados o terminales anteriores prolongados separadores.   ( )  240 mm para X1 extraíble con terminales anteriores prolongados o terminales anteriores prolongados separadores. Terminales Emax Terminales horizontales D (mm) Terminales verticales D (mm) Terminales anteriores D (mm) Terminales planos D (mm) E1-E2 250 250 - - E3-E4-E6 150 150 - - E1-E6 - - 250 250 Tmax La.Figura.11.6.proporciona.un.ejemplo.de.la.distancia.máxima.sugerida.(en.mm).a.la.cual.debe.situarse.la.primera.placa.de.anclaje.para.los.interruptores.automáticos.en.caja.moldeada.Tmax.dependiendo.del.tipo.de.terminal.y.haciendo.referencia.al.valor.máximo.de.corriente.pico.permitido.para.el.interruptor..Para.obtener.más.detalles.deben.consultarse.los.catálogos.técnicos.y.los.manuales.de.los.interruptores.automáticos. 200 ( ) 200 200 300 ( ) Tmax T1 Tmax T3 Tmax T5 Tmax T6 Tmax T7 200 200 Tmax T2 50 50 200 200 200 200 50 50 60 60 200 200 Tmax T4 ( )  250 mm para T6 1000. ( )  220 mm para T7, extraíble con terminales anteriores prolongados o terminales anteriores  prolongados separadores. ( ) 240 mm para T7, extraíble con terminales anteriores prolongados o terminales anteriores  prolongados separadores. 300 ( ) 200 ( )

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  49 11 Recomendaciones prácticas para la construcción de cuadr os Los. diagramas. que. figuran. a. continuación. indican. las.distancias.máximas.permitidas.entre.los.terminales.del.interruptor. automático. y. la. primera. placa. de. anclaje.de. los. conductores,. en. función. del. pico. de. corriente.de. cortocircuito. máximo. previsto. y. la. tipología. de. los.interruptores.automáticos. Cuando.se.habla.de.conductores.se.hace.referencia.a.lo.siguiente:.-. cables. para. valores. de. corriente. de. hasta. 400. A. (incluidos); -.. cables.o.barras.equivalentes.indicados.en.la.Tabla.12. de.la.norma.IEC.61439-1.para.valores.de.corriente.mayores.de.400.A.pero.inferiores.a.800.A; -. barras.para.valores.de.corriente.mayores.de.800.A. pero.inferiores.a.4000.A. Figura 11.7 Esta.distinción.se.ha.establecido.conforme.a.las.tablas.11. y. 12. de. la. norma. IEC. 61439-1.. Si. los. requisitos.específicos. demandan. o. prescriben. el. uso. de. barras.también.para.corrientes.menores.de.400.A,.las.distancias.que.pueden.derivarse.de.los.diagramas.no.varían,.aunque.las.distancias.referidas.al.uso.de.barras.no.son.válidas.cuando.se.utilizan.cables.. Emax -.. Distancia.de.posicionamiento.sugerida.para.la.primera. placa.de.anclaje.del.embarrado.en.función.del.pico.máximo. de. corriente. de. cortocircuito. previsto..Interruptor.automático.con.terminales.horizontales.y.verticales.. 600 500 400 300 200 100 0 50 70 90 110 130 150 Emax X1B-N Ipk [A] L [mm] 600 400 200 0 50 350 Emax X1L Ipk [A] L [mm] 100 150 200 250 300 500 450 400 350 300 250 200 150 100 50 0 40 60 80 100 120 140 160 180 200 220 240 260 280 300 Ipk [A] L [mm] E2 B-N E3 N-S-H E1 B E4 S-H E6 H-V E2 L E3 L

Cuadernos de aplicaciones técnicas C C 50  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 11 Recomendaciones prácticas para la construcción de cuadr os Figura 11.8  Apto para: 700 600 500 400 300 200 100 0 50 150 250 350 450 I pk  [kA] L [mm] Tmax T6 500 300 250 200 150 100 50 0 50 150 250 350 450 I pk  [kA] L [mm] Tmax T7 350 400 450 350 300 250 200 150 100 50 0 10 100 I pk  [kA] L [mm] 450 400 350 300 250 200 150 0 10 100 I pk  [kA] L [mm] 100 50 1000 Tmax T1 Tmax T2 700 400 500 300 200 0 10 100 I pk  [kA] L [mm] 100 1000 600 T4 T5  Tmax T4-T5 500 400 350 300 250 200 150 0 10 100 I pk  [kA] L [mm] 100 50 1000 450 Tmax T3 - terminales anteriores y posteriores - conexión con embarrado rígido Apto para conexión con embarrado rígido Tmax -. Distancia.de.posicionamiento.sugerida.para.la.primera.placa.de.anclaje.de.los.conductores.en.función.del.pico. máximo.de.corriente.de.cortocircuito.previsto.

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  51 11 Recomendaciones prácticas para la construcción de cuadr os 11 .4 .Recomendaciones.para.la.conexión. de.los.interruptores.automáticos.al.embarrado.de.distribución A. fin. de. establecer. una. conexión. que. permita. un.intercambio.de.calor.adecuado.entre.los.terminales.y.el.sistema.de.distribución.del.cuadro,.ABB.ofrece.algunas.recomendaciones.sobre.la.sección.transversal.mínima.de.los.cables.y.embarrados.que.deben.usarse. La. Tabla. 11.1,. a. continuación,. hace. referencia. a. los.interruptores.automáticos.en.caja.moldeada.de.las.series.Tmax. T. y. Tmax. XT,. mientras. que. la. Tabla. 11.2. hace.referencia.a.los.interruptores.de.bastidor.abierto.serie..Emax.y.Emax.X1. La.sección.transversal.de.los.cables.y.embarrados.indicada.en. las. tablas. 11.1. y. 11.2. se. emplea. para. determinar. la.capacidad.de.conducción.de.corriente.al.aire.libre.de.los.interruptores.automáticos.conforme.a.la.norma.IEC.60947-2. Tabla 11.1 Interruptor automático Tmax T In (A) Cables ( n // ) x (mm 2 ) Embarrados (n // ) x (mm) x (mm) T2 ≤ 8 1 T2-T4 10 1,5 T1-T2 16 2,5 T1-T2-T4 20 2,5 T1-T2-T4 25 4 T1-T2-T4 32 6 T1-T2-T4 40 10 T1-T2-T4 50 10 T1-T2-T3-T4 63 16 T1-T2-T3-T4 80 25 T1-T2-T3-T4 100 35 T1-T2-T3-T4 125 50 T1-T2-T3-T4 160 70 T3-T4 200 95 T3-T4 250 120 T4-T5 320 185 T5 400 240 T5 500 2x150 2x30x5 T5-T6 630 2x185 2x40x5 T6 800 2x240 2x50x5 T6-T7 1000 3x240 2x60x5 T7 1250 4x240 2x80x5 T7 1600 5x240 2x100x5 Interruptor automático Tmax XT In (A) Cables ( n // ) x (mm 2 ) XT2 ≤.8 1 XT2 10 1,5 XT2 12,5 2,5 XT1-XT2-XT4 16 2,5 XT1-XT2-XT4 20 2,5 XT1-XT4 25 4 XT1-XT2-XT4 32 6 XT1-XT2-XT4 40 10 XT1-XT2-XT4 50 10 XT1-XT2-XT3-XT4 63 16 XT1-XT2-XT3-XT4 80 25 XT1-XT2-XT3-XT4 100 35 XT1-XT2-XT3-XT4 125 50 XT1-XT2-XT3-XT4 160 70 XT3-XT4 200 95 XT4 225 95 XT3-XT4 250 120

Cuadernos de aplicaciones técnicas C C 52  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 11 Recomendaciones prácticas para la construcción de cuadr os Tabla 11.2 Interruptor automático Emax X1 Terminales verticales (n // ) x (mm) x (mm) Terminales horizontales (n // ) x (mm) x (mm) X1 B/N/L 06 2x40x5 2x40x5 X1 B/N/L 08 2x50x5 2x40x5 X1 B/N 10 2x50x8 2x50x10 X1 L 10 2x50x8 2x50x10 X1 B/N 12 2x50x8 2x50x10 X1 L 12 2x50x8 2x50x10 X1 B/N 16 2x50x10 3x50x8 Interruptor automático Emax Terminales verticales (n // ) x (mm x mm) Terminales horizontales y anteriores (n // ) x (mm x mm) E1B/N 08 1x(60x10) 1x(60x10) E1B/N 12 1x(80x10) 2x(60x8) E2B/N 12 1x(60x10) 1x(60x10) E2B/N 16 2x(60x10) 2x(60x10) E2B/N 20 3x(60x10) 3x(60x10) E2L 12 1x(60x10) 1x(60x10) E2L 16 2x(60x10) 2x(60x10) E3S/H 12 1x(60x10) 1x(60x10) E3S/H 16 1x(100x10) 1x(100x10) E3S/H 20 2x(100x10) 2x(100x10) E3N/S/H 25 2x(100x10) 2x(100x10) E3N/S/H 32 3x(100x10) 3x(100x10) E3L20 2x(100x10) 2x(100x10) E3L 25 2x(100x10) 2x(100x10) E4H/V 32 3x(100x10) 3x(100x10) E4S/H/V 40 4x(100x10) 6x(60x10) E6V 32 3x(100x10) 3x(100x10) E6H/V 40 4x(100x10) 4x(100x10) E6H/V 50 6x(100x10) 6x(100x10) E6H/V 63 7x(100x10) -

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  53 11 Recomendaciones prácticas para la construcción de cuadr os A.fin.de.mejorar.la.disipación.de.calor.aprovechando.la.convección.térmica ,.es.recomendable.emplear.termina-les.posteriores.verticales.que,.en.comparación.con.los.horizontales,.obstaculizan.menos.la.circulación.natural.del.aire.(véase.la.Figura.11.9),.incrementando.de.esta.forma.la.disipación.térmica. .Fenómeno.basado.en.el.movimiento.convectivo.del.aire.que,.al.calentar-se,.tiende.a.ascender Figura 11.9 Figura 11.10 Como.se.muestra.en.la.Figura.11.9,.el.uso.de.terminales.verticales.implica.una.complicada.conexión.con.el.siste-ma.de.embarrados.principales.dispuestos.verticalmente.y.extendidos.horizontalmente.por.el.cuadro..Este.pro-blema.no.sucede.con.el.mismo.sistema.de.embarrado.cuando.los.terminales.de.los.interruptores.automáticos.son. horizontales,. ya. que. tanto. embarrados. como. ter-minales.están.orientados.siguiendo.dos.simples.planos.de.conexión.. Para.facilitar.la.conexión.entre.los.terminales.verticales.de.los.interruptores.automáticos.Emax.E4.y.las.barras.de.conexión.con.los.embarrados.principales.es.posible.emplear.barras.dobladas.adecuadamente,.como.puede.verse.en.la.Figura.11.10. Interruptor automático con terminales verticales y embarrados principales verticales Interruptor automático con terminales horizontales y embarrados verticales Embarrados.de.conexión Embarrados. principales. con. distribución..longitudinal.puestos.verticalmente Interruptor. automático. con.terminales.horizontales Detalle.de.la.dirección.del.flujo.de.aire.con.terminales.posteriores.horizontales Embarrados. principales. con. distribución.longitudinal.puestos.verticalmente Interruptor.automático.con.terminales.verticales. Detalle.de.la.dirección.del.flujo.de.aire.con.terminales.posteriores.verticales Embarrados.de.conexión Emax E4 Terminales verticales para Emax E4(detalle relativo a un polo) Vista cenital Embarrado doblado adecuadamente  Embarrado de conexión con embarrado principal Terminales verticales Embarrado de conexión con embarrado principal Embarrado doblado adecuadamente

Cuadernos de aplicaciones técnicas C C 54  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 11 Recomendaciones prácticas para la construcción de cuadr os Figura 11.11 Figura 11.12 Figura 11.13 Como.ejemplo.adicional,.la.Figura.11.11.muestra.otras.tres.imágenes.que.representan.posibles.soluciones.para.la. conexión. de. los. terminales. verticales. al. embarrado.de.conexión.para.interruptores.automáticos.Emax.E3. En.el.caso.de.terminales.verticales.superiores.y.termina-les.inferiores.de.otro.tipo,.o.bien.en.el.caso.de.terminales.superiores. e. inferiores. distintos,. es. necesario. adoptar.soluciones. que. no. obstaculicen. la. circulación. del. aire.hacia.los.terminales.superiores. Como.muestra.la.Figura.11.12,.los.terminales.inferiores. no.deben.desviar.excesivamente.el.flujo.de.aire.e.impedir.que.llegue.a.los.terminales.superiores,.lo.que.supondría.perder.los.beneficios.de.la.refrigeración.por.convección. Conexión.inferior.con.terminales.posteriores.horizontales..Se.limita.la.circulación.de.aire.cerca.de.los.terminales.superiores.(verticales). Conexión.inferior.con.terminales.anteriores..La.circulación.de.aire.cerca.de.los.terminales.superiores.(verticales).sólo.se.reduce.parcialmente. En.términos.generales,.la.posición.de.los.embarrados.es.especialmente.importante.para.reducir.el.calentamiento.de.los.terminales.de.los.interruptores.automáticos..Con-siderando.que.cuanto.mayor.sea.la.separación.entre.los.embarrados.más.calor.disiparán.y.que.el.terminal.central.superior. es. el. que. presenta. más. problemas. desde. del.punto.de.vista.térmico,.es.posible.desalinear.las.cone-xiones.externas.con.respecto.a.los.terminales.a.fin.de.incrementar.la.distancia.“d”.y.así.reducir.el.calentamiento.(por.ejemplo.en.interruptores.automáticos.de.tres.polos,.véase.la.Figura.11.13). Embarrado.de.conexión Embarrado.de.conexión Embarrado.de.conexión Embarrado.doblado.. adecuadamente Terminal Terminal Terminal d Embarrado.doblado.. adecuadamente Embarrado.doblado.. adecuadamente

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  55 11 Recomendaciones prácticas para la construcción de cuadr os 11 .5 ..Recomendaciones.para.las.distancias. de.instalación.de.los.interruptores.automáticos La.norma.IEC.61439-1.asigna.al.fabricante.del.interruptor.automático.la.tarea.de.definir.las.recomendaciones.y.requi-sitos.para.la.instalación.de.estos.dispositivos.en.el.cuadro.. Figura 11.14 Tmax A (mm) B (mm) C (mm) T1 25 20 20 T2 25 20 20 T3 50 25 20 T4 ..30. ( ) 25 ...25. ( ) T5 ..30. ( ) 25 ...25. ( ) T6 .35 .( ) 25 20 T7 .50. ( ) 20 10 ( ) . Para.Un.≥.440.V:.A.=.60.mm.y.C.=.45.mm ( ) ..Para.Un.≥.440.V.(T6.y.T7).o.T6.L.(Un. .440.V):.A.=.100.mm Nota:.Consulte.a.ABB.en.cuanto.a.las.distancias.de.aislamiento.de.los. interruptores.automáticos.de.1000.V. Distancia entre dos interruptores automáticos lado a lado Para.el.montaje.lado.a.lado,.verifique.que.los.embarrados.o.los.cables.de. conexión.no.reducen.la.distancia.de.aislamiento.en.aire. A.continuación,.para.los.interruptores.automáticos.ABB.de.las.series.Tmax.T,.Tmax.XT,.Emax.X1.y.Emax,.se.indican.las.recomendaciones.relativas.a.las.distancias.que.deben.respetarse.en.instalaciones.de.hasta.690.V.CA;.dichas.distancias.son.las.mismas.especificadas.en.los.catálogos.técnicos.y.en.los.manuales.de.instalación,.que.deberán.consultarse.para.un.estudio.en.profundidad. Distancias de aislamiento para instalación Distancia mínima entre centros para dos interruptores automáticos lado a lado Tmax Ancho interruptor automático (mm) Distancia entre centros I (mm) 3 polos 4 polos 3 polos 4 polos T1 76 101 77 102 T2 90 120 90 120 T3 105 140 105 140 T4 105 140 ....105. ( ) ...140 .( ) T5 140 184 ....140. ( ) .....184 .( ) T6 210 280 210 280 T7 210 280 210 280 ( ) .Para.Un.≥.500.V:.I.(3.polos).=.145.mm;.I.(4.polos).=.180.mm. ( ) .Para.Un.≥.500.V:.I.(3.polos).=.180.mm;.I.(4.polos).=.226.mm. Distancia mínima entre dos interruptores automáti-cos superpuestos Para.el.montaje.superpuesto,.verifique.que.los.embarrados.o.los.cables. de.conexión.no.reducen.la.distancia.de.aislamiento.en.aire. Tmax Al.(mm) T1 80 T2 90 T3 140 T4 160 T5 160 T6 180 T7 180 Nota:..Las.dimensiones.mostradas.son.válidas.para.una.tensión.de.empleo. Un.de.hasta.690.V..Las.distancias.que.deben.respetarse.han.de.su-marse.a.las.dimensiones.máximas.totales.de.las.diversas.versiones.de.los.interruptores.automáticos,.incluyendo.terminales..Consulte.a.ABB.por.las.versiones.de.1000.V. Tmax T A B C I H H H Terminal de cable Cable aislado Conexión no aislada

Cuadernos de aplicaciones técnicas C C ( ) .Para.Un. .440.V:.A.=.50.mm.y.C.=.45.mm Distancia entre dos interruptores automáticos lado a ladoPara.el.montaje.lado.a.lado.compruebe.que.los.embarrados.o.los.cables.de.conexión.no.reducen.las.distancias.de.aislamiento. Distancia mínima entre dos interruptores automáticos superpuestosPara. el. montaje. superpuesto. compruebe. que. los. embarrados. o. los. cables. de.conexión.no.reducen.las.distancias.de.aislamiento. Nota:.Las.distancias.que.deben.respetarse.han.de.sumarse.a.las.dimensiones.máximas.totales.de.las.diversas.versiones.de.los.interruptores.automáticos,.incluyendo.terminales. I 56  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 11 Recomendaciones prácticas para la construcción de cuadr os Figura 11.15 Tmax XT Distancias de aislamiento para instalación en armario metálico A B C H H Conexión no aislada H Terminal de cable Cable aislado Tmax A (mm) B (mm) C (mm) XT1 25 20 20 XT2 ( ) 30 20 25 XT3 50 20 20 XT4 ( ) 30 20 25 Un.≤.440.V Distancia mínima entre centros para dos interruptores automáticos montados lado a lado Tmax Ancho interruptor automático (mm) Distancia entre centros I (mm) 3 polos 4 polos 3 polos 4 polos XT1 76 102 76 102 XT2 90 120 90 120 XT3 105 140 105 140 XT4 105 140 105 140 Tmax Al.(mm) XT1 80 XT2 120 XT3 140 XT4 160

242 min 282 max A 3 polos B 4 polos 500 Emax (versión fija) Emax (versión extraíble) 380 500 A 3 polos B 4 polos ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  57 11 Recomendaciones prácticas para la construcción de cuadr os Figura 11.16 Figura 11.17 Distancias de aislamiento para instalación Dimensiones del compartimento Distancia entre dos interruptores automáticos montados lado a lado Emax X1 Emax E1 a E6 Emax A (mm) B (mm) C (mm) Un. .440.V X1.(versión.fija) 50 20 10 X1.(versión.extraíble) 50 - - 440.V.≤.Un.≤.690.V X1.(versión.fija) 100 20 10 X1.(versión.extraíble) 100 - - Nota:..Es.recomendable.utilizar.cables.o.barras.aislados.para.las.cone- xiones.o.bien.realizar.pruebas.específicas.durante.la.instalación..Consulte.a.ABB.sobre.la.distancia.de.aislamiento.de.los.interrup-tores.automáticos.de.1000.V. Emax Ancho del interruptor automático (mm) Distancia D (mm) 3 polos 4 polos 3 polos 4 polos X1 210 280 0 0 Emax A (mm) B (mm) E1 400 490 E2 400 490 E3 500 630 E4 700 790 E4f - 880 E6 1000 1130 E6f - 1260 A C B B D

Cuadernos de aplicaciones técnicas C C 58  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 11 Recomendaciones prácticas para la construcción de cuadr os 11 .6 .Otras.recomendaciones.logísticas y.prácticas Al.montar.el.cuadro.debe.prestarse.igualmente.atención.al.peso..La.experiencia.y.el.sentido.común.demuestran.que.es. recomendable: -.. distribuir. de. forma. homogénea. y. confortable. los. distintos.componentes.dentro.del.cuadro.de.la.forma.más.ergonómica.en.cuanto.a.uso.y.posible.reparación.o.sustitución; -.. mantener.bajo.el.centro.de.gravedad.global.situando.el. equipo.más.pesado.en.la.parte.inferior.a.fin.de.obtener.la.máxima.estabilidad; -.. evitar.sobrecargar.las.puertas,.de.modo.que.la.fricción. no.aumente.y.no.reduzca.la.funcionalidad.y.resistencia.de.las.bisagras; -.. no.superar.la.capacidad.de.sujeción.máxima.de.los. paneles.posteriores.y.laterales.indicada.en.las.hojas.de.información.del.cuadro. A. continuación. se. muestran. algunas. imágenes. que.indican.la.capacidad.de.carga.de.los.diferentes.paneles.de.un.cuadro.ABB.En.cada.caso.se.aconseja.situar.los.transformadores.y.los.interruptores.automáticos.más.grandes,.y.por.lo.tanto.más.pesados,.así.como.posibles.motores.de.ventilación,.en.la.parte.inferior,.con.objeto.de.garantizar.la.estabilidad.del. cuadro,. especialmente. durante. el. transporte. y. la.instalación.. Una.vez.completado.el.montaje.interno,.se.sujetan.los.laterales,.cubiertas.y.puertas.de.la.estructura.metálica..A.continuación.el.conjunto.se.eleva.hasta.la.posición.vertical.y,.tras.una.última.inspección.visual,.el.cuadro.pasa.a.estar.disponible.para.las.pruebas.finales.(pruebas.particulares). Figura 11.18 Kg Kg Kg Kg Kg Kg 50 Kg A (mm) Kg 800 ≤ 800 90 110 A (mm) Kg 800 800 90 110 Kg 40 Kg 500 Kg Kg Kg 600 Kg Kg 500 Kg 90 Kg 90 Kg Kg 120 A A

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  59 11 Recomendaciones prácticas para la construcción de cuadr os 11 .7 ..Manipulación,.transporte.e.instalación. definitiva En. el. caso. de. grandes. sistemas. de. potencia. o. auto-matización,. otra. situación. delicada. consisten. en. el.acoplamiento. de. varios. compartimentos. para. obtener.un.banco.de.cuadros..Se.trata.de.una.conexión.mecánica.que.debe.realizarse.con.especial.cuidado,.debido.a.las.grandes.tensiones.que. las. estructuras. metálicas. se. transmiten. entre. sí,.especialmente.durante.la.fase.de.carga.y.transporte.. Una.vez.más.se.subraya.la.importancia.de.las.hojas.de.montaje,.que.deben.ser.claras,.detalladas.y.completas,.con.toda.la.información.relativa.a.apriete,.orden.de.las.operaciones.e.indicación.de.errores.probables.causados.por.negligencia.o.imprecisiones.La.figura.siguiente.destaca.algunos.puntos.que.requieren.especial.atención.por.parte.de.los.cuadristas,.particular-mente.en.cuanto.a.la.correcta.sujeción.entre.los.bloques.y.la.seguridad.de.las.estructuras.metálicas..Igualmente.debe.prestarse.especial.atención.a.la.caja.superior.que.aparece.en.la.figura.y.que.está.disponible.en.algunas.versiones.. Figura 11.19 1000kg AA9610 TOT 1000kg EV0003 o EV0008 EV1007 EV0002 o EV0006 500kg 500kg TOT 1000kg EV1007 AA9610 EV0003 o EV0008 EV0002 o EV0006 1000kg 1000kg TOT 2000kg 4x 2x 6x EV0003 o EV0008 EV0002 o EV0006 EV1007 500kg 500kg 1000kg TOT 2000kg 4x EV0003 o EV0008 TU1000 TOT 5000kg 1000kg 1000kg 1000kg 1000kg 1000kg 4x EV0003 o EV0008 TU1000 1000kg 1000kg 1000kg 1000kg 1000kg 1000kg 1000kg TOT 7000kg 4x ZE1030 ZE1030

Cuadernos de aplicaciones técnicas C C 60  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico Figura 11.20 Generalmente.esta.caja.de.unión.no.es.capaz.de.susten-tar.todo.el.peso.del.cuadro.situado.debajo..Por.lo.tanto.deberá.ser.instalada.únicamente.una.vez.el.cuadro.de.distribución.haya.sido.levantado.(como.se.muestra.en.la.Figura.11.20).y.situado.en.en.el.lugar.requerido..Es. necesario. respetar. la. capacidad. de. carga. estática.máxima. al. conectar. más. compartimentos,. tanto. para.garantizar. una. resistencia. adecuada. a. las. vibraciones.como.para.permitir.una.elevación.y.transporte.correctos.hasta.el.lugar.de.instalación.definitivo.. Normalmente.los.valores.máximos.permitidos.son.sufi-cientes.para.resistir.las.mayores.cargas.sin.necesidad.de.tomar.medidas.particulares..La.Figura.11.19.muestra.algunas.disposiciones.especial-mente.pesadas.y.de.grandes.dimensiones..Debe.tenerse.en.cuenta.que.cada.uno.de.los.armarios.puede.tener.una.capacidad.de.carga.diferente.en.lo.referido.al.peso,.por.lo.que.deben.emplearse.los.métodos.correspondientes.de.su-jeción,.uso.de.cuerdas.y.elevación.para.cada.configuración..La. nueva. norma. IEC. 61439-1. establece. una. prueba.específica.para.verificar.la.capacidad.de.elevación.que.debe.realizarse.en.laboratorio. 11 Recomendaciones prácticas para la construcción de cuadr os M12-40N.m EV1007 AA9610 1 2 M12-8N.m

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  61 11 Recomendaciones prácticas para la construcción de cuadr os El.cuadro.de.distribución,.una.vez.cableado.y.montado,.debe.ser.transportado.de.forma.segura,.tanto.al.salir.del.taller.del.cuadrista.como.al.llegar.al.lugar.de.instalación..Debido. a. sus. grandes. dimensiones. y. peso,. es.aconsejable. emplear. procedimientos. adecuados.y. utilizar. instrumentos. mecánicos. adecuadamente.previstos,.así.como.tener.especial.cuidado.durante.el.traslado.del.cuadro.para.controlar.y.reducir.al.mínimo.posibles.desequilibrios,.vibraciones,.impactos.y.vuelcos.del.cuadro. El.sistema.ArTu.ha.sido.especialmente.diseñado.para.minimizar.estos.problemas..Los. apoyos. en. la. base. de. las. estructuras. metálicas.tienen. unas. dimensiones. adecuadas. para. facilitar. la.introducción.de.las.horquillas.de.una.carretilla.elevadora.para. su. elevación,. aunque. es. recomendable. sujetar.verticalmente.el.cuadro.a.un.lateral.de.la.carretilla.(véase.la. Figura. 11.21).. La. ausencia. de. salientes. o. bordes.afilados.reduce.el.riesgo.de.que.los.operadores.sufran.lesiones.o.contusiones.. Figura 11.21

Cuadernos de aplicaciones técnicas C C 62  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 11 Recomendaciones prácticas para la construcción de cuadr os Figura 11.22 11 .8 ..Intervenciones.en.cuadros.en.servicio Durante.la.manipulación.y.uso.normal.de.los.cuadros.ya.situados.y.en.servicio.en.la.instalación.o.integrados.en. una. máquina,. puede. ser. necesario. intervenir. en.ellos. debido. a. fallos,. el. envejecimiento. normal. de. los.componentes,. modificaciones. o. ampliaciones. del.proceso,.etc..Puede.accederse.a.los.cuadros.para:  - inspección u otras operaciones similares:    - inspección visual;   -  inspección  de  los  dispositivos  de  maniobra  y   protección;    - ajuste de relés y unidades de protección;    - conexiones y marcado de conductores;    - ajuste y restauración;   - sustitución de fusibles;    - sustitución de lámparas indicadoras;    - mediciones (de tensión y corriente, con herramientas  adecuadas);   -  mantenimiento  (también  previo  acuerdo  entre  el  fabricante/cuadrista y el usuario/cliente);   - trabajos de ampliación, con o sin tensión (normas  nacionales  relevantes,  EN  50110-1  y  variantes  correspondientes). Debe.tenerse.en.cuenta,.a.estos.efectos,.que.las.actuales.normas. IEC. distinguen. entre. intervenciones. rutinarias.estándar,.en.las.que.solamente.se.realizan.operaciones.de.maniobra.y.control,.e.intervenciones.con.electricidad,.en.las.que.el.personal.trabaja.cerca.de.o.con.partes.con.tensión.(con.voltaje.o.no),.con.el.consiguiente.peligro.de.electrocución. La.figura.siguiente.muestra.algunos.ejemplos.de.ambas.situaciones. Según. las. definiciones. anteriores. resulta. que,. al.igual. que. ABB. durante. todo. el. proceso. de. fabricación.de. interruptores. automáticos,. estructuras. metálicas.y. otras. partes. auxiliares,. los. cuadristas. tampoco.efectúan.ningún.trabajo.eléctrico..En.realidad,.en.estas.condiciones.se.manipulan.piezas.metálicas.y.aislantes.que.todavía.no.reciben.alimentación;.por.lo.que,.al.no.existir.por.definición.peligro.de.electrocución,.no.puede.considerarse.como.trabajo.eléctrico. Trabajos realizados sin tensión conforme a la norma CEI 11-27 Cuadro con tensión Reparación Sustitución Sustitución Se consideran trabajos eléctricos No se consideran trabajos eléctricos Operaciones Maniobra de interruptores automáticos Ajustes Cuadro con tensión

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  63 12 Guía para la certificación de los cuadr os 12 .1 .. Conformidad.de.los.cuadros.con.las . . normas ABB.ofrece.un.sistema.de.cuadros.sometidos.una.serie.de. pruebas. que. permite. construir. cuadros. conforme. a.las. normas. IEC. realizando. únicamente. verificaciones.particulares. (pruebas. del. cuadro),. sin. necesidad. de.otras.pruebas.de.laboratorio..Para.lograrlo.es.necesario.utilizar. estructuras. metálicas. (con. sus. accesorios.correspondientes),. interruptores. automáticos. (en.miniatura,. en. caja. moldeada. o. abiertos). y. sistemas. de.distribución.ABB.y.respetar.los.criterios.de.selección.y.las.instrucciones.de.montaje.de.los.distintos.componentes. A.continuación.se.resumen.las.verificaciones.especificadas.por.la.norma.IEC.61439.que.deben.ser.llevadas.a.cabo.por.el.fabricante.original,.junto.con.las.que.debe.realizar.el.fabricante.del.cuadro..El.fabricante.original.efectúa.las.verificaciones.de.diseño.(anteriormente.denominadas.pruebas.de.tipo),.es.decir:-.. Resistencia.de.los.materiales.y.partes.de.los.cuadros;.-.. Grado.de.protección.IP;-.. Distancias.de.aislamiento.(en.aire.y.superficial);-.. Protección.contra.descarga.eléctrica.e.integridad.de. los.circuitos.de.protección;. -.. Instalación. de. dispositivos. y. componentes. de. maniobra;. -.. Circuitos.y.conexiones.eléctricas.internas;.-.. Terminales.para.conductores.externos;-.. Propiedades.dieléctricas.(rigidez.dieléctrica.50.Hz.y. tensión.soportada.a.impulsos);. -.. Verificación.de.los.límites.de.sobretemperatura;-.. Resistencia.a.cortocircuitos;-.. Compatibilidad.electromagnética.(EMC);-.. Funcionamiento.mecánico. 12  Guía para la certificación de los cuadros Como.ya.se.ha.explicado,.el.fabricante.original.deriva.el.cuadro.mediante.“normas.de.diseño”.o.mediante.cálculo,.aplicando.algoritmos.específicos.o.principios.físicos..Por. el. contrario,. el. fabricante. del. cuadro. sólo. debe.realizar.verificaciones.particulares.(pruebas).que.incluyen.algunas.inspecciones.visuales,.y.la.única.prueba.real.con.instrumentos.es.la.prueba.dieléctrica.-.. Propiedades.dieléctricas.(rigidez.dieléctrica.a.50.Hz. y.tensión.soportada.a.impulsos). 12 .2 ..Verificaciones.principales.que.debe. llevar.a.cabo.el.fabricante.original. Verificación de los límites de sobretemperatura Desde.el.punto.de.vista.de.la.verificación.de.los.límites.de. sobretemperatura,. es. posible. certificar. el. cuadro.mediante:.1).prueba.en.laboratorio.con.corriente.o.2).empleando.las.normas.de.diseño.adecuadas.o..3).con.algoritmos.para.el.cálculo.de.la.sobretemperatura.(véase.el.Capítulo.7.para.más.información). Verificación de las propiedades dieléctricasComo.especifica.la.norma,.no.es.necesario.realizar.esta.prueba.de.tipo.en.las.partes.del.cuadro.que.ya.han.sido.comprobadas. conforme. a. las. normas. relevantes. si. la.resistencia. dieléctrica. no. se. ha. visto. comprometida.durante.las.operaciones.de.montaje.. En.lo.referido.a.los.cuadros.y.las.envolventes.ABB,.la.Tabla.12.1.muestra.sus.propiedades.dieléctricas. Estas.características.deben.considerarse.ya.verificadas.si. se. han. seguido. correctamente. las. instrucciones. de.montaje.. Tabla 12.1 Tensión.nominal Tensión.de.aislamiento. Tensión.nominal. soportada.a.impulsos ArTu L Instalado en pared,   D=200 mm  hasta.1000.V.CA/1500.V.CC hasta.1000.V.CA/1500.V.CC. hasta.6.kV. Instalado en el suelo,   D=250 mm hasta.1000.V.CA/1500.V.CC hasta.1000.V.CA/1500.V.CC hasta.8.kV. ArTu M Instalado en pared,  D=150/200.mm hasta.1000.V.CA/1500.V.CC hasta.1000.V.CA/1500.V.CC hasta.6.kV. Instalado en el suelo,   D=250 mm hasta.1000.V.CA/1500.V.CC hasta.1000.V.CA/1500.V.CC hasta.8.kV. ArTu K hasta.1000.V.CA/1500.V.CC hasta.1000.V.CA/1500.V.CC hasta.12.kV. Envolventes SR2 hasta.1000.V.CA/1500.V.CC hasta.1000.V.CA/1500.V.CC hasta.6.kV. Envolventes AM2 hasta.1000.V.CA/1500.V.CC hasta.1000.V.CA/1500.V.CC hasta.8.kV. Envolventes IS2 hasta.1000.V.CA/1500.V.CC hasta.1000.V.CA/1500.V.CC hasta.12.kV.

Cuadernos de aplicaciones técnicas C C 64  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 12 Guía para la certificación de los cuadr os Tabla 12.2 Tabla 12.3 Tabla 12.4 Verificación de la resistencia a cortocircuitos El.Capítulo.8.de.este.Cuaderno.de.aplicaciones.técnicas. trata.sobre.la.resistencia.a.la.corriente.de.cortocircuito.. Como.especifica.la.norma,.no.es.necesario.verificar.la. resistencia.a.cortocircuitos: 1...cuando.la.verificación.resulta.innecesaria.al.consultar. los.diagramas.de.flujo.del.apartado.8.1; 2...para.los.circuitos.auxiliares.del.cuadro,.a.condición.de. que.estén.conectados.a.transformadores.cuya.potencia. nominal.no.supere.los.10.kVA,.con.una.tensión.nominal. del.secundario.mínima.de.110.V,.o.que.no.supere.los.. 1,6.kVA,.con.una.tensión.nominal.del.secundario.inferior.a. 110.V.y.cuya.tensión.de.cortocircuito.mínima.sea.del.4%; Especialmente. en. el. caso. del. sistema. de. distribución. (véase.el.catálogo.general.de.cuadros.de.distribución),. la. resistencia. a. cortocircuitos. se. verifica. mediante. el. resultado.positivo.de.los.diagramas.de.flujo.del.apartado. 8.3.y.el.correcto.cumplimiento.de.las.instrucciones.de. montaje. Para.diferentes.topologías.de.cuadros.deberán.verificarse. las.siguientes.características: Verificación de la resistencia a cortocircuitos del circuito de protección Verificación de las distancias aislamiento Las.distancias.aislamiento.están.garantizadas.si.se.respetan.las.instrucciones.de.instalación.y.montaje.para.las. estructuras.metálicas.e.interruptores.automáticos.de.ABB..Verificación del funcionamiento mecánico El.funcionamiento.mecánico.está.garantizado.si.se.respetan.las.instrucciones.de.montaje.para.estructuras.metálicas. e.interruptores.automáticos.de.ABB.Verificación del grado de protección Los.siguientes.grados.de.protección.quedan.verificados.si.se.respetan.las.instrucciones.de.montaje.para.estructuras. metálicas.e.interruptores.automáticos.de.ABB: Intensidad.nominal.admisible.de.corta.duración.(Icw). fase.a.fase de.fase.a.neutro Intensidad.nominal.de.pico. admisible.(I pk ) ArTu L Instalado en pared, D=200 mm  25.kA.(1.s) 9.kA.(1.s) 52,5.kA Instalado en el suelo, D=250 mm 25.kA.(1.s) 21.kA.(1.s) 74.kA ArTu M Instalado en pared, D=150/200.mm 25.kA.(1.s) 9.kA.(1.s) 52,5.kA Instalado en el suelo, D=250 mm 35.kA.(1.s) 21.kA.(1.s) 74.kA ArTu K 105.kA.(1.s).-.50.kA.(3.s) 60.kA.(1.s) 254.kA Envolventes IS2 65.kA.(1.s) 39.kA.(1.s) 143.kA Sin.puerta Con.puerta.y.paneles. laterales.ventilados. Sin.puerta,.con. kit.IP.41 Con.puerta ArTu L Instalado en pared,   D=200 mm  IP.31 - - IP.43 Instalado en el suelo,   D=250 mm IP.31 - - IP.43 ArTu M Instalado en pared,   D=150/200.mm. - - - IP.65 Instalado en el suelo,   D=250 mm IP.31 - - IP.65 ArTu K IP.31 IP.41 IP.41 IP.65 Envolventes SR2 - - - IP.65 Envolventes AM2 - - - IP.65 Envolventes IS2 - - - IP.65 Verificación.de.la.conexión.efectiva.de.las.partes.conductoras.expuestas.del.cuadro.y.del.circuito.de.protección La.continuidad.efectiva.entre.las.partes.conductoras.expuestas.queda.verificada,.con.valores.de.resistencia.despreciables,.si.se.respetan.las.instrucciones.de.montaje.de.los.componentes.metálicos Resistencia.a.cortocircuitos.del.circuito.de.protección:.embarrado.fase-tierra La.resistencia.a.cortocircuitos.del.circuito.de.protección.se.cumple.si.se.respetan.las.instrucciones.de.montaje.y.las.indicaciones.de.las.páginas.44.y.45.de.este.cuaderno.técnico. Resistencia máxima a cortocircuitos del embarrado fase-tierra de la estructuraArTu L Instalado en pared, D=200 mm  9.kA.(1.s) Instalado en el suelo, D=250 mm 21.kA.(1.s) ArTu M Instalado en pared, D=150/200.mm 9.kA.(1.s) Instalado en el suelo, D=250 mm 21.kA.(1.s) ArTu K 60.kA.(1.s) Envolventes IS2 39.kA.(1.s)

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  65 12 Guía para la certificación de los cuadr os 12 .3 ..Verificaciones.particulares.(pruebas).que. debe.llevar.a.cabo.el.fabricante.del.cuadro Las. verificaciones. particulares,. también. denominadas.pruebas.del.cuadro,.requeridas.y.definidas.por.la.norma..IEC.61439-1,.deben.ser.llevadas.a.cabo.por.el.fabricante.después.de.montar.e.instalar.el.cableado.del.cuadro.Estas.verificaciones.tienen.como.objeto.detectar.fallos.en.los.materiales.y.en.la.fabricación.de.los.componentes.o.la.estructura.del.cuadro.Un.buen.resultado.en.las.pruebas.particulares.permite.emitir.un.reporte.de.prueba.positivo.(informe.de.pruebas.e.inspección). Procedimientos y modalidades de ejecución de las verificaciones particularesEl.fabricante.del.cuadro.puede.definir.un.procedimiento.en.lo.relativo.a:.-. condiciones.de.las.pruebas.(personal.cualificado,.área. del.taller.destinada.a.las.pruebas,.etc.).y.medidas.de.seguridad; -.. documentos. de. referencia. (expedientes. técnicos,. instrucciones.de.montaje,.estándares.técnicos,.etc.); -.. identificación.del.material.e.inspecciones.visuales,.así. como.comprobaciones.mecánicas.y.eléctricas;.. -.. pruebas.dieléctricas;-.. comprobación. de. los. medios. de. protección. y. verificación.de.la.continuidad.del.circuito.de.protección; -.. medición. de. la. resistencia. del. aislamiento. como. alternativa.a.la.prueba.dieléctrica; -.. documentación.final.(informe.de.pruebas). En.cualquier.caso,.es.importante.señalar.que,.aunque.las. pruebas. particulares. normalmente. se. llevan. a.cabo.en.el.taller.del.fabricante.del.cuadro.o.en.el.del.cuadrista,.el.instalador.no.está.exento.de.la.obligación.de.asegurarse.de.que.el.cuadro.de.distribución.no.ha.sufrido.ningún.daño.o.modificación.durante.el.transporte.y.la.instalación.que.causen.que.ya.no.cumpla.los.requisitos.ya.verificados.por.las.pruebas.particulares. Condiciones de las pruebas y medidas de seguridadEs. recomendable. que. los. cuadros. listos. para. ser.sometidos.a.las.pruebas.en.el.taller.estén.situados.en.áreas.separadas.a.las.que.solamente.tenga.libre.acceso.el.personal.cualificado. Si. esto. no. fuera. posible. (por. razones. de. espacio,.por. ejemplo). el. área. de. pruebas. debe. estar. señalada.mediante.barreras,.avisos.u.obstáculos.visibles.Por. supuesto,. las. verificaciones. solamente. pueden.iniciarse.una.vez.completado.el.montaje.. Durante.la.verificación.de.las.propiedades.dieléctricas.(por.ejemplo,.la.prueba.de.aplicación.de.tensión).deben.utilizarse.guantes.aislantes.y.emplear.varillas.de.empuje.tipo.pistola.con.puntas.retráctiles..El.torso.y.los.brazos.del.operador.deben.contar.con.una.protección.adecuada,.excepto.cuando.se.aplica.tensión.desde.una.distancia.de.seguridad.adecuada. A. continuación. se. exponen. algunas. normas. para. la..realización.segura.de.las.pruebas.Antes de las pruebas:-.. colocar.el.cuadro.en.un.área.adecuada;-. instalar.correctamente.las.barreras.de.protección;-.. realizar.correctamente.las.conexiones.de.alimentación. del.cuadro.(a.tierra.y.de.alimentación); -.. realizar. las. conexiones. de. acoplamiento. siguiendo. los. mismos. principios. (interconexión. entre. partes.conductoras.expuestas.y.conexiones.a.tierra);. -.. asegurarse.de.que.los.dispositivos.de.seguridad.utili- zados.funcionan.perfectamente.(por.ejemplo,.pulsador.de.emergencia,.sirenas.de.advertencia,.etc.); -. asegurarse.de.que.no.haya.personal.no.autorizado. presente.en.el.área.reservada.para.las.pruebas. Durante las pruebas:-. en.caso.de.suspensión.de.las.pruebas,.incluso.si.es. temporal,.es.necesario.desconectar.el.equipo.que.está.siendo.verificado; .-..para.las.verificaciones.o.mediciones.eléctricas.que.de- ben.realizarse.con.tensión,.es.necesario.que.la.persona.responsable. conozca. los. peligros. asociados,. que. los.instrumentos.de.medición.empleados.cumplan.los.requisi-tos.de.seguridad.y.que.se.utilicen.dispositivos.y.medios.de.protección.(guantes.aislantes,.etc.).adecuados. -.. no.deben.dejarse.cables.o.equipos.eléctricos.fuera. del.área.de.pruebas.señalada.

Cuadernos de aplicaciones técnicas C C 66  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 12 Guía para la certificación de los cuadr os Documentos de referenciaLos. elementos. específicos. del. cuadro. de. distribución.que. se. va. a. comprobar. y. que. el. responsable. de. la.prueba. puede. consultar. son. los. diagramas. (unifilares,.funcionales,. esquemas,. etc.),. planos. (parte. frontal. del.cuadro.de.distribución,.dimensiones.generales,.etc.).y.las.especificaciones.particulares.entregadas.con.el.cuadro.Además. de. la. última. edición. de. las. normas. técnicas.que.se.ha.declarado.que.cumple.el.cuadro,.el.inspector.también.puede.consultar.las.normas.IEC.60529.(grados.de. protección. proporcionados. por. las. envolventes). e..IEC.60664-1.(normas.para.coordinar.el.aislamiento.del.equipo). 12 .4 ..Verificaciones.particulares.conforme.a.la. norma.IEC.61439 Las. verificaciones. particulares. suponen. la. última.intervención.técnica.del.cuadrista.antes.de.entregar.el.cuadro.completo,.de.facturarlo.y.enviarlo.al.cliente..La.norma.describe.las.verificaciones.en.el.siguiente.orden: -  Grado  de  protección  IP  proporcionado  por  la envolvente de un cuadro . Representa.la.primera.prueba.particular.requerida.por. la.norma.IEC.61439-1. . En.realidad.se.limita.a.una.inspección.visual.. - Distancias de aislamiento en aire y superficial.. Las.distancias.de.aislamiento.superficial.normalmente. son,.después.de.una.inspección.visual,.bastante.más.amplias.de.lo.necesario.. . En. lo. referido. al. aislamiento. en. aire,. deberán. consultarse. los. valores. definidos. por. la. norma.(mostrados. en. la. Tabla. 9.6,. apartado. 9.2,. de. este.Cuaderno.de.aplicaciones.técnicas);.si.se.desea.más.información,.deberá.consultarse.el.apartado.12.6.de.este.Cuaderno.de.aplicaciones.técnicas,.“Verificación.particular.de.la.tensión.soportada.a.impulsos”. -  Protección contra descarga eléctrica e integridad de los circuitos de protección . Consiste. en. una. inspección. visual. y. en. algunas. verificaciones.aleatorias.del.correcto.apriete.mecánico..Se. verifica. la. correcta. ejecución. del. circuito. de.protección: . -..visualmente. (comprobando. la. presencia. de. dispositivos. que. garanticen. el. contacto. para. la.continuidad.del.conductor.de.tierra,.etc.); . -..mecánicamente.(comprobando.aleatoriamente.el. apriete.de.las.conexiones); . -..eléctricamente.(verificación.de.la.continuidad.del. circuito). . Las.herramientas.utilizadas.son.un.multímetro.y.una. llave.dinamométrica. -  Instalación  de  los  aparatos  y  componentes  de maniobra . Se.comprueba.la.correspondencia.real.entre.el.equipo. instalado.y.aquellos.previstos.en.el.diseño.del.cuadro. -  Circuitos y conexiones eléctricas internas. Es. necesario. verificar. aleatoriamente. el. correcto. apriete.de.los.terminales. -  Terminales para conductores externos. Se.comprueba.la.correspondencia.entre.los.cables.y. los.terminales.conforme.al.diagrama.de.cableado. -  Funcionamiento mecánico. Se.accionan.aleatoriamente.palancas,.pulsadores.y. otros.posibles.elementos.de.maniobra. -  Propiedades dieléctricas. Véase.el.apartado.12.6. -  Cableado y funcionamiento . Se. comprueba. la. placa. de. especificaciones. y,. en. caso. necesario,. se. verifican. mediante. pruebas. el.funcionamiento.eléctrico.y.cualquier.posible.bloqueo.de.seguridad..

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  67 12 Guía para la certificación de los cuadr os 12 .5 ..Comprobaciones.adicionales durante.las.pruebas Comprobaciones. adicionales. realizadas. durante. las.pruebas.pueden.ser: Comprobaciones visualesSe.realizan.teniendo.en.cuenta:a). la. conformidad. del. cuadro. con. diagramas,. designaciones,. planos. y. tipo. de. envolventes,.número.y.características.de.los.equipos,.la.sección.transversal.de.los.conductores.y.presencia.de.marcas.de. identificación. en. cables. y. dispositivos. (siglas,.inscripciones.en.placas,.etc.);. b). la. presencia. de. componentes. que. garanticen. el. grado.de.protección.(techos,.juntas).y.la.ausencia.de.defectos.en.la.envolvente.(cortes.o.perforaciones.que.pudieran.disminuir.el.grado.de.protección);. c).conformidad.con.los.requisitos.específicos.requeridos. en.la.lista.de.montaje,.como: . -..revestimiento. o. tratamiento. de. los. embarrados. (revestimiento.de.resina,.baño.de.plata,.etc.); . -..tipo.de.cable.(ignífugo,.ecológico,.etc.); . -..repuestos.necesarios; . -..comprobación.de.la.pintura.(color,.grosor,.etc.). Comprobaciones mecánicasDeben. llevarse. a. cabo. conforme. a. los. documentos.relevantes,. haciendo. referencia. a. las. siguientes.especificaciones:-. montaje. correcto. del. equipo. (conexiones. y,. aleatoriamente,.apriete.adecuado.de.las.conexiones);.. -.. posicionamiento.y.apriete.de.tuercas.y.pernos;-.. bloqueos. y. controles. mecánicos. (dispositivos. de. bloqueo. de. elementos. insertables,. enclavamientos.mecánicos,. bloqueos. con. llave. y. mecanismos. de.maniobra.manuales.para.la.extracción.de.interruptores.automáticos.e.interruptores.seccionadores.mediante.palancas.y.accesorios.incluidos.en.el.cuadro);. -.. cierre.y.posibles.bloqueos.de.las.puertas.y.adherencia. de.las.juntas.herméticas.a.la.estructura.del.cuadro. Comprobaciones eléctricasLas.pruebas.funcionales.consisten.en.la.comprobación.del. funcionamiento. correcto. de. todos. los. circuitos.(eléctricos.y.electromecánicos).simulando,.en.la.medida.de. los. posible,. las. diferentes. condiciones. de. servicio.del.cuadro.. Por.ejemplo,.las.pruebas.de.los.circuitos.de.corriente.y. tensión. pueden. realizarse. alimentando. los. circuitos.secundarios. de. los. transformadores. de. corriente. y.tensión,.sin.desconectar.los.transformadores.de.corriente.del.circuito.Las. comprobaciones. eléctricas. pueden. incluir. la.verificación.del.correcto.funcionamiento.de.circuitos.y.equipos,.especialmente:-.. circuitos.de.control,.señalización,.alarma,.disparo.y. cierre; -.. circuitos.de.iluminación.y.calentamiento,.si.existen;.-.. circuitos.de.protección.y.medición.(sobreintensidad,. sobretensión,. tierra,. interruptores. diferenciales,.contactores,.amperímetros,.voltímetros,.etc.); -.. terminales.y.contactos.existentes.en.la.bornera;-.. dispositivos.de.control.de.aislamiento.(también.deben. verificarse.las.distancias.aislamiento.en.lo.relativo.a.las.conexiones.y.adaptaciones.llevadas.a.cabo.en.el.taller). Para. realizar. estas. comprobaciones,. además. de. las.herramientas.mecánicas.habituales.empleadas.durante.el.montaje,.también.se.necesitan.algunas.herramientas.eléctricas..Es.necesaria.una.calibración.periódica.para.obtener.resultados.fiables..Las.herramientas.utilizadas.generalmente.son:-.. un.medidor.o.multímetro;-.. un.banco.de.pruebas.(CA.y.CC).que.alimente.el.cuadro. durante.la.prueba.de.funcionamiento.con.tensión; -.. una. llave. dinamométrica. (para. comprobar. que. se. han. utilizado. los. pares. de. apriete. correctos. en. las.conexiones).y.otros.utensilios.

Cuadernos de aplicaciones técnicas C C 68  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 12 Guía para la certificación de los cuadr os 12 .6 ..Otros.datos.sobre.la.verificación. particular.de.las.propiedades.dieléctricas Estas.pruebas.están.destinadas.a.verificar.el.aislamiento,.la. excelencia. de. los. materiales. aislantes. y. la. correcta.conexión.del.equipo.comprobado.Durante. las. pruebas,. para. cuadros. de. distribución. de.más.de.250.A,.se.aplica.tensión.de.prueba.con.una.fre-cuencia.de.50.Hz.durante.1.segundo,.con.las.distintas.polaridades.y.con.los.valores.eficaces.definidos.por.la.norma.(véanse.las.Tablas.9.1.y.9.2.del.apartado.9.1.de.este.Cuaderno.de.aplicaciones.técnicas);.se.recuerda.que.para.690.V.≤.Ui.≤.800.V,.el.valor.de.la.tensión.de.prueba.es.de.2000.V.No. es. necesario. realizar. estas. pruebas. en. los. circuitos.auxiliares.protegidos.de.aparatos.con.In.que.no.supere.los..16.A.o.que.ya.hayan.superado.anteriormente.una.prueba.de.funcionamiento.eléctrico. Prueba dieléctricaUna.vez.desconectado.el.cuadro.tanto.en.el.lado.de.sumi-nistro.como.en.el.de.carga,.se.aplica.la.tensión.de.prueba..con.todos.los.aparatos.de.protección.y.maniobra.cerrados.o.bien.se.aplica.sucesivamente.la.tensión.de.prueba.a.los.distintos.circuitos.del.cuadro.Para.esta.prueba.puede.utilizarse.un.generador.de.ten-sión.a.frecuencia.industrial.(dielectrómetro).La.prueba.queda.superada.si.al.aplicar.la.tensión.no.se.produce.ninguna.perforación..o.cortocircuito.con.emisión.de.chispas..Deberá.desconectarse.todos.los.dispositivos.que.consu-man.corriente.(bobinados,.fuente.de.alimentación,.instru-mentos.de.medición,.módulos.de.medición,.interruptores.diferenciales,.etc.).que.pudieran.resultar.dañados.por.la.aplicación.de.la.tensión.de.prueba. En particular para los dispositivos ABB, tener en cuenta las siguientes indicaciones: Tabla 12.5 Relés diferenciales Interruptor automático Relé diferencial Operación a realizar Tmax.T1-T2-T3 RC221 Girar. el. selector. especial. de. la. parte. frontal. del. relé. a. la. posición.Test..Desconectar.la.bobina.YO2 Tmax.T1-T2-T3..T4-T5.(4.polos.solamente) RC222 Girar. el. selector. especial. de. la. parte. frontal. del. relé. a. la. posición.Test..Desconectar.la.bobina.YO2 Tmax.T3.y.T4.(4.polos.solamente) RC223 Girar. el. selector. especial. de. la. parte. frontal. del. relé. a. la. posición.Test..Desconectar.la.bobina.YO2 Tmax.T1...T7 RCQ-RCQ020/A (intensidad.nominal.máx..800.A) Desconexión.manual Emax.X1.(intensidad.nominal.máx..800.A) RCQ020/A Desconexión.manual Emax.E1...E3.(intensidad.nominal.máx..2000.A) RCQ Desconexión.manual Unidades de protección electrónicasInterruptores automáticos Relés de protección Tmax.T2-T4-T5-T6 PR221-PR222DS/P Ninguna.operación PR222DS/PD-PR223DS.y.EF Desconectar,si.presentes,.los.conectores.posteriores.X3.y.X4. Tmax.T7.(versión.fija) PR231-PR232 Ninguna.operación PR331 Desconectar,.si.presentes,.cualquier.cable.correspondiente. a:.T5,.T6,.K1,.K2,.W3,.W4,.98S,.95S PR332 Desconectar,.si.presentes,.cualquier.cable.correspondiente. a:.T5,.T6,.T7,.T8,.T9,.T10,.K1,.K2,.K11,.K12,.K13,.K14,.K15,. K21,.98S,.95S,.W1,.W2,.W3,.W4,.C1,.C2,.C3,.C11,.C12,.C13 Tmax.T7.(versión.extraíble) PR231-PR232 PR331-PR332 Llevar. el. interruptor. automático. hasta. la. posición. de. extraído Emax.X1.(versión.fija) PR331 Desconectar,.si.presentes,.cualquier.cable.correspondiente. a:.T5,.T6,.K1,.K2,.W3,.W4,.98S,.95S PR332-PR333 Desconectar,.si.presentes,.cualquier.cable.correspondiente. a:.T5,.T6,.T7,.T8,.T9,.T10,.K1,.K2,.K11,.K12,.K13,.K14,.K15,. K21,.98S,.95S,.W1,.W2,.W3,.W4,.C1,.C2,.C3,.C11,.C12,.C13. Emax.X1.(versión.extraíble) PR331-PR332-PR333 Llevar. el. interruptor. automático. hasta. la. posición. de.. extraído Emax.E1-E6 (versión.fija) PR121 Desconectar,.si.presentes,.cualquier.cable.correspondiente. a:.T5,.T6,.K1,.K2,.W3,.W4 PR122-PR123 Desconectar,.si.presentes,.cualquier.cable.correspondiente. a:.T5,.T6,.T7,.T8,.K1,.K2,.K3,.K4,.K5,.K6,.K7,.K8,.K9,.K10,. K11,.K12,.K13,.K14,.K15,.W1,.W2,.W3,.W4,.C1,.C2,.C3,.C11,. C12,.C13,.D1,.D2,.D13,.D14,.R1,.R2,.37,.38. Emax.E1-E6.(versión.extraíble) PR121-PR122-PR123 Llevar. el. interruptor. automático. hasta. la. posición. de. extraído Módulos de mediciónInterruptor automático y relé de protección Módulo de medición Operación a realizar Emax.equipado.con.PR122.o.PR123. (versión.fija) PR120/V Girar. el. selector. especial. hasta. la. posición. de. prueba. marcada.como.“Insulating.Test”.(prueba.de.aislamiento).. Emax.X1.equipado.con.PR332.o.PR333 Tmax.T7.equipado.con.PR332 (versión.fija) PR330/V Girar. el. selector. especial. hasta. la. posición. de. prueba. marcada.como.“Insulating.Test”.(prueba.de.aislamiento)

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  69 12 Guía para la certificación de los cuadr os Además,. todos. los. accesorios. de. los. interruptores.automáticos. conectados. directamente. a. la. red. deben.ser.desconectados.(bobinas.de.mínima.tensión,.bobinas.de.apertura,.bobinas.de.cierre,.módulos.de.medición,.mando.a.motor,.etc.).Para.más.información.y.estudios.en.profundidad.sobre.las.recomendaciones.y.las.operaciones.a.realizar.con.dispositivos. y. accesorios. ABB,. deben. consultarse. los.manuales.técnicos.correspondientes. Verificación particular de la resistencia del aislamientoConforme. a. la. norma. IEC. 61439-1,. la. medición. de. la.resistencia.correcta.del.aislamiento.es.suficiente.como.alternativa. a. la. prueba. de. tensión. aplicada,. aunque.solamente.con.cuadros.de.distribución.de.hasta.250.A.Esta.prueba.se.lleva.a.cabo.aplicando.una.tensión.de.500.V.entre.los.circuitos.y.la.pieza.conductora.expuesta..El.resultado.es.positivo.si,.en.cada.circuito.comprobado,.la.resistencia.del.aislamiento.es.mayor.de.1000.ohm/V,.haciendo.referencia.a.la.tensión.nominal.a.tierra.de.cada.circuito..En.este.caso,.además,.debe.desconectarse.el.equipo.que.absorba.corriente.Puede. emplearse. un. dispositivo. de. medición. de.resistencia.(megóhmetro.o.megger).para.esta.prueba. Verificación  particular  de  la  tensión  soportada  a impulsosEsta. verificación. se. lleva. a. cabo. durante. las. pruebas. comparando.la.distancia.de.separación.real.entre.las.partes.con.tensión.y.entre.las.partes.con.tensión.y.la.pieza.conductora.expuesta.(masa).con.las.distancias.mínimas.definidas.por.la.norma: -. si.las.distancias.de.separación.superan.en.más.de.1,5. veces.las.distancias.mínimas.requeridas.por.la.norma,.correspondiendo.al.valor.U imp .previsto,.basta.con.la. inspección.visual; -. si.las.distancias.reales.tiene.un.valor.de.entre.1.y.1,5. veces.las.distancias.mínimas.requeridas.por.la.norma,.basta.con.una.medición.calibrada;. -. si. no. se. cumplen. las. distancias. mínimas. definidas. por.la.norma,.debe.realizarse.una.prueba.de.tensión.soportada.a.impulsos. 12 .7 ..Documentación.final.y.conclusión de.las.pruebas Hasta.el.momento,.en.algunos.países.el.papel.específico.del.cuadrista.no.estaba.definido.desde.el.punto.de.vista.jurídico..ABB.es.un.“constructor.de.productos.manufacturados”.genérico.que.debe.utilizar.los.últimos.avances,.emplear.una.placa.de.especificaciones,.aplicar.la.marca.CE.(sólo.en.Europa).y,.por.último,.facturar.y.vender.a.un.cliente. El.cumplimiento.de.las.normas.técnicas.(IEC.61439).no.es.obligatorio,.pero.sí.lo.es.una.declaración.de.conformidad,.es. decir,. una. condición. suficiente. pero. no. necesaria.conforme.a.los.últimos.avances.Este.Cuaderno.de.aplicaciones.técnicas.está.basado.en.las.normas,.por.lo.que.sugiere.soluciones.acordes.con.dichos.avances. Desde. un. punto. de. vista. estrictamente. jurídico,. el. fabricante.que.suministra.el.cuadro.está.obligado.a:. -.. construirlo.conforme.a.los.últimos.avances;-. añadir.una.placa.de.especificaciones.y.la.marca.CE. (para.su.distribución.en.Europa).de.forma.que.sean.claramente.visibles.y.legibles; -. incluir. los. manuales. de. uso. y. mantenimiento. de. los. componentes. y. del. cuadro. en. sí. (normalmente.incluidos.con.éstos);. -. redactar.y.archivar.(sin.proporcionarlos.a.menos.que. le.sea.requerido).el.informe.técnico.(Directiva.de.Baja.Tensión); -. redactar.y.entregar.al.cliente.una.factura. Además.de.todo.lo.anterior,.la.norma.técnica.IEC.61439. requiere.para.el.cuadro: -. conformidad.total.con.los.procedimientos.de.diseño,. montaje.y.verificación.descritos.en.los.documentos.relevantes.(IEC.61439-1.junto.con.la.documentación.relevante.para.el.cuadro.en.cuestión);. -. incorporación.de.una.placa.de.especificaciones.más. completa,. además. del. marcado. CE,. que. incluya. el.nombre.del.fabricante.y.el.número.de.serie,.así.como.el.año.de.fabricación.y.la.norma.técnica.específica.de.referencia; -. documentación. técnica. especifica. que. muestre. las. características. y. valores. nominales. de. rendimiento,.además.de.cualquier.otra.recomendación.o.indicación.para.un.uso.óptimo Incluso. si. no. lo. requieren. expresamente. la. legislación.o.las.normas,.a.fin.de.garantizar.la.calidad.e.integridad.de.las.pruebas.de.verificación,.es.útil.utilizar.módulos.analíticos. en. los. que. queden. registradas. todas. las.verificaciones,.incluso.las.más.detalladas..De.esta.forma.es.posible.eliminar.uno.tras.otro.los.diferentes.puntos.de.la.lista.de.comprobación,.asegurándose.de.que.se.han.llevado.a.cabo.todas.las.operaciones.requeridas. Un.ejemplo.de.informe,.que.resume.las.verificaciones.requeridas.y.el.resultado.obtenido.en.cada.una.de.ellas.para.construir.un.cuadro.conforme.a.la.norma.IEC.61439,.puede.encontrarse.en.el.Anexo.A.

Cuadernos de aplicaciones técnicas C C 70  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 13 Ejemplo de construcción de un cuadr o ArTu Este.apartado.tiene.como.fin.ayudar.al.cuadrista.y.al.pro-yectista.durante.la.construcción.de.cuadros.ABB.ArTu. Con.este.fin,.comenzando.con.el.diagrama.unifilar.de.la.instalación,.es.posible.llegar.-.seleccionando.los.com-ponentes.adecuados.-.a.la.construcción.de.un.cuadro.y.a.la.correspondiente.declaración.de.conformidad.con.la.norma.IEC.61439-2.Características.del.cuadro.según.las.especificaciones:.-.cuadro.“no.segregado”;-.IP.65;-.instalación.expuesta.en.pared. 13 Ejemplo de construcción de un cuadro ArTu 13 .1 .Diagrama.unifilar Se.parte.del.supuesto.de.que.es.necesario.realizar.un.cuadro. de. distribución. principal. que. estará. situado.junto.al.lado.de.carga.de.un.transformador.MT/BT.de..2000.kVA..De.este.cuadro.salen.3.líneas.de.850.A.que.alimentan. otros. cuadros. de. distribución,. pero. no. se.tienen.en.cuenta.Por. razones. de. selectividad. con. otros. interruptores.automáticos. de. cuadros. en. el. lado. de. carga,. se. han.elegido.interruptores.automáticos.de.bastidor.abierto,.conectados.desde.los.embarrados..La.corriente.de.cortocircuito.del.embarrado.de.distribu-ción.principal.es.de.48.kA. Figura 13.1 U L L L Vrif = 20000 V Sn = 2000 kVA Vn = 400 V SC 3000A 4 Ib = 2550 A Iz = 3150 A L = 5m QF1 E3N 3200 PR121/P LSI I II k LLL - 48 kA QF2 E1N 1250 PR121/P LSI QF3 E1N 1250 PR121/P LSI QF4 E1N 1250 PR121/P LSI 3x(3x120)+1G4 Ib = 850,0 A Iz = 876,3 A L = 20 m L2 Sn = 588,90 kVA In = 850,0 A L3 Sn = 588,90 kVA In = 850,0 A L1 Sn = 588,90 kVA In = 850,0 A 3x(3x120)+1G4 Ib = 850,0 A Iz = 876,3 A L = 70 m 3x(3x120)+1G4 Ib = 850,0 A Iz = 876,3 A L = 100 m

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  71 13 Ejemplo de construcción de un cuadr o ArTu 13 .2 ..Selección.de.los.interruptores. automáticos.y.los.conductores.externos.del.cuadro. Interruptores automáticosComo.se.muestra.en.el.diagrama.unifilar,.los.interruptores.automáticos.elegidos.son:1. Emax. E3N3200. PR121/P-LSI. In. 3200. (interruptor.automático.principal.del.cuadro.QF1);3. Emax. E1N1250. PR121/P-LSI. In. 1250. (interruptores.automáticos.de.las.tres.salidas.QF2,.QF3,.QF4). ConductoresDe.entrada,.desde.el.transformador:1.blindobarra.con.Iz.=.3150.A;.L.=.5.mSaliendo.del.cuadro,.suponiendo.una.instalación.elevada.sobre.bandejas.perforadas:.1.cable,.L.=.20.m,.3x(3x120),.Iz.=.876,3.A;1.cable,.L.=.70.m,.3x(3x120),.Iz.=.876,3.A;1.cable,.L.=.100.m,.3x(3x120),.Iz.=.876,3.A; Figura 13.2 13 .3 ..Parte.frontal.del.cuadro.de.distribución,. sistema.de.distribución.y.estructura.metálica En. lo. referido. al. posicionamiento. de. los. aparatos,. se.ha.decidido.situar.el.interruptor.automático.principal.en.una.columna.y.los.tres.alimentadores.de.salida.en.otra. Debido. a. que. el. suministro. llega. desde. abajo,. se. ha.decidido. colocar. el. interruptor. automático. QF1. en. la.parte.inferior. El.cuadro.de.distribución.es.del.tipo.“no.segregado”.La.figura.siguiente.muestra.una.posible.disposición.de.los.embarrados.y.los.interruptores.automáticos: ArTu ArTu ArTu ArTu A C B QF2 QF1 D QF3 QF4

Cuadernos de aplicaciones técnicas C C Sistema de distribución Los. embarrados. del. interior. del. cuadro,. en. primera.aproximación,.se.seleccionan.en.función.de.la.corriente..del.interruptor.automático: Sistema del embarrado de distribución principal (Interruptor.automático.QF1)(Según.“Distribution.Switchgear.-.General.catalogue”) BA2000.In.=.3200.A.(IP65). I cw .máx..=.100.kA Para.obtener.un.valor.I cw .adecuado.para.la.corriente.de. cortocircuito.de.la.instalación: Es.preciso.colocar.5.soportes.para.embarrados. PB3201. a.una.distancia.máxima.de.425.mm.(I cw .=.50.kA). Al.estar.en.presencia.de.interruptores.de.bastidor.abierto.sin. limitación. de. corriente,. el. valor. I cw . del. sistema. de. distribución.debe.ser.mayor.que.el.valor.Icp.previsto.en.los.embarrados. Embarrados de conexión de los interruptores automáticos (Interruptores.automáticos.QF2,.QF3,.QF4)(Según.“Distribution.Switchgear.-.General.catalogue”) BA1250.In.=.1250.A.(IP65).. I cw .máx..=.75.kA Para.obtener.un.valor.Icw.adecuado.para.la.corriente.de.cortocircuito.de.la.instalación: Es.preciso.colocar.5.soportes.para.embarrados. PB1601. a.una.distancia.máxima.de.425.mm.(I cw .=.50.kA). Piezas de unión entre los interruptores automáticos y los embarrados (Interruptores.automáticos.QF2,.QF3,.QF4)La. Tabla. 11.2. del. apartado. 11.4. de. este. Cuaderno.de. aplicaciones. técnicas. muestra. las. secciones.transversales. de. los. embarrados. para. la. conexión. de.los.interruptores.automáticos: E3N32.3200.A,.sección.transversal.3x(100x10)E1N12.1250.A,.sección.transversal.1x(80x10) Además,. en. función. de. los. tipos. de. terminal,. debe.respetarse.la.distancia.de.sujeción.máxima.de.la.primera.placa.de.anclaje,.indicada.en.el.apartado.11.3.de.este.Cuaderno.de.aplicaciones.técnicas.Uniones de los embarradosComo.se.indica.en.el.“Distribution.switchgear.-..General. catalogue”.(catálogo.general.de.cuadros.de.distribución),.son.necesarias.las.siguientes.uniones: Unión.entre.embarrados.de.3200.A,.en.T,. AD1073 Unión.entre.embarrado.de.3200.A.y.embarrado.de.1250.A, AD1078. Embarrado de conexión a tierraComo.se.indica.en.las.páginas.44.y.45.de.este.Cuaderno.de. aplicaciones. técnicas,. el. embarrado. de. conexión. a.tierra.debe.tener.una.sección.transversal.mínima.igual.a.¼.de.la.sección.transversal.de.los.embarrados.principales..Por.esta.razón.se.ha.seleccionado.una.barra.de.50x10. Estructura metálicaEn.lo.referente.a.la.estructura.metálica,.se.ha.utilizado.un.cuadro.ArTu.serie.K.con.puerta.(IP.65).Con. objeto. de. alojar. los. interruptores. automáticos,. el.sistema.de.embarrado.vertical.y.los.cables.de.salida,.se.emplea.lo.siguiente:.2.columnas.para.los.interruptores.automáticos;2. contenedores. para. cables,. uno. para. el. sistema. de.embarrado.y.otro.para.los.cables.de.salida. Para. seleccionar. correctamente. la. estructura. es.recomendable. consultar. el. “Distribution. switchgear.-..General.catalogue”.(catálogo.general.de.cuadros.de.distribución),.donde:•..para. alojar. los. interruptores. automáticos. Emax. E1- E2-E3.se.necesita.un.cuadro.de.distribución.de.800.mm.de.profundidad.y.600.mm.de.ancho.y.un.kit.de.instalación. KE3215. El.contenedor.para.cables.tiene,.obviamente,.800.mm.de.profundidad.y.300.mm.de.ancho. En.el.catálogo.general.de.equipos.de.distribución.pueden. encontrarse. crucetas. de. sujeción. para. embarrados.con.sección.perfilada: -.. para.los.embarrados.horizontales.de.3200.A.( BA2000),. el.tipo.de.instalación.seleccionado.es.el.número.5,.para. el. que. la. selección. correcta. consiste. en. dos.componentes. TV6221.y.un.TV8011; -.. para.los.embarrados.verticales.de.3200.A.( BA2000),. el. tipo. de. instalación. seleccionado. es. el. número.2,. para. el. que. la. selección. correcta. consiste. en. un.componente. TV8101; -.. para.los.embarrados.horizontales.de.1250.A.( BA1250),. el.tipo.de.instalación.seleccionado.es.el.número.5,.para. el. que. la. selección. correcta. consiste. en. dos.componentes. TV6221.y.un.TV8011; Como.se.especifica.en.el.catálogo.general.de.cuadros.de.distribución,.la.estructura.metálica.debe.completarse.mediante.kits.para.instalación.lado.a.lado.( AD 1014). 72  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 13 Ejemplo de construcción de un cuadr o ArTu

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  73 13 Ejemplo de construcción de un cuadr o ArTu 13 .4 .Conformidad.con.la.norma.IEC.61439-2 Es.necesario.verificar.la.conformidad.del.cuadro.con.la.norma.IEC.61439-2. Verificación térmica del cuadro de distribuciónEn. relación. con. el. apartado. 10.10.3. de. la. norma..IEC.61439-1,.dado.que.la.configuración.del.cuadro.que.va.a.construirse.es.similar.a.la.de.un.cuadro.probado.en.laboratorio,.compuesto.por:. -. el.mismo.tipo.de.construcción.que.la.unidad.utilizada. en.la.prueba; . -. dimensiones.externas.superiores.a.las.de.la.unidad. utilizada.en.la.prueba; . -. mismas.condiciones.de.refrigeración.que.la.unidad. utilizada.en.la.prueba.(convección.natural.y.mismas.aberturas.de.ventilación);. . -. misma.forma.de.segregación.interna.que.la.unidad. utilizada.en.la.prueba;. . -. menor. disipación. de. potencia. en. el. mismo. compartimento. en. comparación. con. la. unidad.probada;. . -..mismo.número.de.circuitos.de.salida.para.cada. compartimento. Los.límites.de.sobretemperatura.se.consideran.verificados. La.diferencia.principal.reside.en.la.posición.del.interruptor.automático.principal.QF1.En.el.cuadro.probado.este.interruptor.automático.estaba.situado.en.la.parte.superior,.mientras.que.en.el.cuadro.que.se.va.a.construir.está.en.la.parte.inferior..Debido.a.que.no.hay.otros.equipos.en.esta.columna.y.habiendo.situado.el.interruptor.automático.en.una.zona.más.fría.que.en.el.cuadro. probado,. puede. considerarse. que. este. cambio.no modifica de forma importante el rendimiento del cuadro .(desde.el.punto.de.vista.térmico). Verificación de las propiedades dieléctricasLas.propiedades.dieléctricas.del.cuadro.examinado.son.iguales.a.las.declaradas.por.el.sistema.ArTu.siempre.que.se.sigan.correctamente.las.instrucciones.de.montaje.de.cada.componente... A.estos.efectos,.depende.del.montador.el.procurar.que.la. colocación. de. cada. pieza. individual. (suministrada.suelta.y.con.los.soportes.de.sujeción.correspondientes).sea.llevada.a.cabo.conforme.a.las.normas.Debe. tenerse. en. cuenta. que. incrementar. la. forma. de.segregación. supone. una. reducción. proporcional. de.las. áreas. de. montaje. internas. y. que. el. uso. de. piezas.extrañas.(piezas.metálicas.hechas.a.medida,.posibles.contenedores. o. terminales. metálicos. de. bloqueo),. así.como. la. introducción. de. componentes. eléctricos. con. envolventes. metálicas. (como. tarjetas,. arrancadores,.monitores,. pantallas,. etc.). puede. reducir. o. poner. en.peligro.la.resistencia.dieléctrica.del.conjunto.Para.verificar.las.especificaciones.del.producto,.ABB.ha.realizado.las.pruebas.de.verificación.adecuadas,.tanto.con.corriente.alterna.a.50.Hz.como.con.impulsos,.con.los.siguientes.resultados:.. -.tensión.nominal.U n .=.400.V; . -.tensión.de.aislamiento.U i .=.1000.V; . -.tensión.nominal.soportada.a.impulsos.. U imp .=.8.kV. Verificación de la resistencia a cortocircuitos Gracias.a.la.elección.de.los.embarrados.y.los.interruptores.automáticos,. y. habiendo. seguido. correctamente. las.instrucciones. de. montaje,. se. verifica. la. resistencia. a.cortocircuitos.hasta.el.valor.declarado.en.el.catálogo.. Además.de.las.distancias.de.sujeción.entre.los.embarrados.y. los. soportes. correspondientes,. es. necesario. cumplir.los.valores.de.apriete.mecánico.entre.barras.y.soportes,.comprobando.que.se.encuentran.entre.los.valores.mínimos.y.máximos.requeridos..Es.igualmente.necesario.cumplir.las. distancias. de. cableado. máximas. aceptadas. entre.el. terminal. de. entrada. o. de. salida. de. los. aparatos. y. el.primer.soporte.del.embarrado;.estas.distancias.han.sido.examinadas.e.indicadas.en.las.tablas.del.apartado.11.3.de.este.documento..En.este.caso.concreto.no.se.necesitan.derivaciones.específicas.conforme.a.las.normas.de.diseño,.ya.que.la.intensidad.nominal.de.corta.duración.del.diseño.alcanza.un.valor.I cw .igual.a 50 kA,.lo.que.resulta.suficiente. Verificación  de  la  resistencia  a  cortocircuitos  del circuito de protección La.continuidad.eléctrica.efectiva.de.la.tierra.entre.las.partes.conductoras.expuestas.queda.verificada,.con.valores.de.resistencia.despreciables,.si.se.respetan.las.instrucciones.de.montaje.de.los.componentes.metálicos..Si,.de.acuerdo.con.el.diseño,.se.elige.una.sección.transversal.para.los.embarrados.de.conexión.a.tierra.aplicando.la.tabla.de.la.norma.o.calculándola.respetando.plenamente.el.valor.I 2 t. de.los.materiales,.la.resistencia.a.cortocircuitos.del.circuito.de.protección.también.se.considera.verificada. Verificación de las distancias de aislamiento Las. distancias. de. aislamiento. adecuadas. se. consideran.garantizadas.si.se.respetan.las.instrucciones.de.montaje.de.las.estructuras.metálicas.e.interruptores.automáticos.ABB,.suministradas.con.cada.producto..En.cualquier.caso,.las.pruebas.de.verificación.posteriores.al.montaje.permiten.detectar.y.corregir,.si.fuera.necesario,.cualquier.posible.defecto.de.posición.y.distancia,.tanto.entre.las.partes.con.tensión.como.con.las.partes.conductoras.expuestas.(masas).....Este. control. se. recomienda. sobre. todo. en. el. caso. de.diseños.con.las.formas.3.y.4.

Cuadernos de aplicaciones técnicas C C 74  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico 13 Ejemplo de construcción de un cuadr o ArTu Verificación del funcionamiento mecánicoEsta.es.una.de.las.pruebas.particulares.que.verifican.si.las.conexiones.que.alimentan.los.sistemas.de.control.remoto,.ajuste.y.seguridad.del.cuadro.de.distribución,.la.instalación.o.la.máquina.son.correctas.. El. funcionamiento. mecánico. está. garantizado. si. se.respetan.las.instrucciones.de.montaje.para.estructuras.metálicas.e.interruptores.automáticos.de.ABB. Verificación del grado de protecciónSi. se. cumplen. las. instrucciones. de. montaje. de. las.estructuras. metálicas,. los. interruptores. automáticos.y.los.bastidores,.juntas.y.guías.suministradas.con.los.equipos.ABB,.es.posible.obtener.un.grado.de.protección.IP.hasta. IP 65. Verificación de la continuidadLa.norma.IEC.61439.requiere.que.todas.las.partes.con-ductoras.expuestas.(masas).y.accesibles.del.cuadro.es-tén.conectadas.a.tierra..Durante.la.prueba.de.verificación.deberá.llevarse.a.cabo.una.inspección.visual.detallada.de.estas.conexiones,.que.pueden.realizarse.mediante.tornillos,.soldadura.u.otro.medio..Hace.años.que.el.sistema.ArTu.cumple.perfectamente.este.requisito.gracias.a.una.sola.conexión.a.tierra.para.la.estructura.mecánica.(generalmente.a.lo.largo.de.uno.de.los.montantes.de.bus)..De.hecho,.una.sencilla.sujeción.mecánica.entre.paneles,.cubiertas,.placas.de.especifi-caciones,.cáncamos,.etc.,.mediante.pernos.y.tornillos,.correctamente.comprobada.en.laboratorio,.se.considera.más.que.suficiente.para.garantizar.la.continuidad.galvá-nica.con.la.tierra...De. esta. forma. es. posible. superar. los. problemas. de.corrosión,.contacto.y.transmisión.del.potencial.cero.de.seguridad.a.todas.las.partes.peligrosas.

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  75 Anexo A: Formularios de declaración de conformidad y certificado de pruebas Anexo A: Formularios de declaración de conformidad y certificado de pruebas DECLARACIÓN DE CONFORMIDADCUADROS ELÉCTRICOS DE DISTRIBUCIÓN Y MANIOBRA DE BAJA TENSIÓN CONFORME A LA NORMA IEC 61439-2 (CEI EN 61439-2) La.Compañía................................................................................................................................................................Con.sede.en.................................................................................................................................................................Constructora.del.cuadro.de.distribución...........................................................................................................................................................................................................................................................................................................declara,.bajo.su.propia.responsabilidad,.que.el.cuadro.de.distribución.anteriormente.indicado.ha.sido.construido.conforme.a.los.últimos.avances.y.cumpliendo.todas.las.especificaciones.dispuestas.en.la.norma.IEC.61439-2. Declara.igualmente.que.se.han.utilizado.componentes.ABB,.que.se.han.respetado.los.criterios.de.selección.e.instrucciones.de.montaje.indicados.en.los.catálogos.correspondientes.y.en.las.hojas.de.instrucciones,.y.que.las.prestaciones.del.material.utilizado.y.declarado.en.dichos.catálogos.no.han.sido.mermadas.en.modo.alguno.durante.el.montaje.o.mediante.modificación.Tales.prestaciones.y.las.verificaciones.realizadas.nos.permiten.declarar.la.conformidad.del.cuadro.de.distribución.examinado/en.cuestión.con.los.siguientes.requisitos.de.la.norma:.Requisitos estructurales:-.Resistencia.de.los.materiales.y.partes.del.cuadro-.Grado.de.protección.-.Distancias.de.aislamiento.en.aire.y.superficial-.Protección.contra.descarga.eléctrica-.Instalación.de.aparatos.y.componentes-.Circuitos.y.conexiones.eléctricas.internas.-.Terminales.para.conductores.externos Requisitos de rendimiento-.Propiedades.dieléctricas-.Límites.de.sobretemperatura-.Resistencia.a.cortocircuitos-.Compatibilidad.electromagnética.(EMC)-.Funcionamiento.mecánico Por.último,.declara,.bajo.su.propia.responsabilidad,.que.todas.las.verificaciones.particulares.requeridas.por.la.norma.han.sido.llevadas.a.cabo.correctamente.y.de.forma.precisa;Especificaciones de construcción:-.Grado.de.protección.de.la.envolvente-.Distancias.de.aislamiento.en.aire.y.superficial-.Protección.contra.descarga.eléctrica.e.integridad.de.los.circuitos.de.protección.-.Instalación.de.dispositivos.y.componentes.de.maniobra-.Circuitos.y.conexiones.eléctricas.internas-.Terminales.para.conductores.externos-.Funcionamiento.mecánico. Especificaciones de rendimiento:-.Propiedades.dieléctricas-.Cableado,.rendimiento.en.servicio.y.funcionalidad. Fecha.y.lugar.............................................................................. Firma................................................................ .................................................................................................. (Nombre.completo.y.cargo.de.la.persona.responsable.de.firmar.en.representación.del.fabricante)

Cuadernos de aplicaciones técnicas C C 76  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico Anexo A: Formularios de declaración de conformidad y certificado de pruebas CERTIFICADO DE PRUEBASCUADROS ELÉCTRICOS DE DISTRIBUCIÓN Y MANIOBRA DE BAJA TENSIÓN CONFORME A LAS VERIFICACIONES PARTICULARES ESTABLECIDAS POR LA NORMA IEC 61439-2 (CEI EN 61439-2) La.Compañía................................................................................................................................................................Con.sede.en.................................................................................................................................................................Fabricante.del.cuadro....................................................................................................................................................................................................................................................................................................................................... emite.el.siguiente CERTIFICADO DE PRUEBAScertifica.con.este.documento.que.han.sido.llevadas.a.cabo.todas.las.verificaciones.técnicas.establecidas.por.las.normas.aplicables.al.producto,.particularmente.aquellas.incluidas.en.la.norma.IEC.61439-2.(CEI.EN.61439-2),.así.como.el.cumplimiento.de.todas.las.obligaciones.legales.y.normativas.requeridas.por.las.disposiciones.vigentes. Fecha.y.lugar.............................................................................. Firma................................................................ .................................................................................................. (Nombre.completo.y.cargo.de.la.persona.responsable.de.firmar.en.representación.del.fabricante)

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  77 Anexo A: Formularios de declaración de conformidad y certificado de pruebas DECLARACIÓN DE CONFORMIDAD CECUADROS ELÉCTRICOS DE DISTRIBUCIÓN Y MANIOBRA DE BAJA TENSIÓN CONFORME A LA NORMA IEC 61439-2 (CEI EN 61439-2) La.Compañía................................................................................................................................................................Con.sede.en.................................................................................................................................................................Fabricante.del.cuadro....................................................................................................................................................................................................................................................................................................................................... declara,.bajo.su.propia.responsabilidad,.que.el.cuadro.de.distribución tipo...............................................................................................................................................................................n.º.de.serie...................................................................................................................................................................norma.de.referencia.IEC.61439-2año.de.aplicación.de.la.marca.CE.................................................................. cumple.lo.establecido.por.las.directivas.de.la.Comunidad.Europea.(incluyendo.las.modificaciones.más.recientes.a.la.misma),.así.como.por.la.legislación.nacional.correspondiente (Nombre.completo.y.cargo.de.la.persona.responsable.de.firmar.en.representación.del.fabricante) N.º de referencia Título Directiva.2006/95/CE,. Directiva.de.Baja.Tensión Directiva.EMC.2004/108/CE Directiva.de.Compatibilidad.Electromagnética.. (1) 93/68/CEE Directiva.de.marcado.CE Y.que.se.ha.aplicado.la.siguiente.norma.armonizada Código de norma edición título IEC.61439-1 I IEC.61439-1.(CEI.EN.61439-1).Cuadros.de.distribución.y.maniobra.de.baja.tensión. . . Parte.1:.Reglas.generales IEC.61439-2. I IEC.61439-2.(CEI.EN.61439-2).Cuadros.de.distribución.y.maniobra.de.baja.tensiónParte.2:.Cuadros.de.distribución.de.potencia (1) .Omitir.esta.directiva.en.los.casos.en.los.que.la.conformidad.con.ésta.no.sea.obligatoria.. Fecha.y.lugar.............................................................................. Firma................................................................ ..................................................................................................

Cuadernos de aplicaciones técnicas C C 78  Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2 | ABB Cuaderno técnico Anexo A: Formularios de declaración de conformidad y certificado de pruebas LISTA DE COMPROBACIÓN. VERIFICACIONES PARTICULARES Cliente..........................................................................................................................................................................Instalación....................................................................................................................................................................Pedido/Cuadro:............................................................................................................................................................ Operaciones.de.comprobación Verificado Resultado Operador 1)...Construcción a). grado.de.protección.de.la.envolvente b) distancias.de.aislamiento.en.aire.y.superficial c) protección.contra.descarga.eléctrica.e.integridad.de.. los.circuitos.de.protección d) instalación.de.dispositivos.y.componentes.de.maniobra e) circuitos.y.conexiones.eléctricas.internas f) terminales.para.conductores.externos g) funcionamiento.mecánico 2)...Rendimiento a) propiedades.dieléctricas b) cableado,.rendimiento.en.servicio.y.funcionalidad Verificación.realizada.por: Durante.el. montaje Después.del. montaje

ABB Cuaderno técnico | Guía para la construcción de un cuadro eléctrico de baja tensión conforme a las normas IEC 61439, Parte 1 y Parte 2  79 Anexo A: Formularios de declaración de conformidad y certificado de pruebas INFORME DE PRUEBA. VERIFICACIÓN PARTICULAR (PRUEBAS) Cliente..........................................................................................................................................................................Instalación....................................................................................................................................................................N.º.de.pedido............................................................................................................................................................... Tipo.y.número.de.identificación.del.cuadro.de.distribuciónPlano.del.cuadro..........................................................................................................................................................Diagrama.funcional......................................................................................................................................................Otros.diagramas...........................................................................................................................................................Tensión.nominal.de.empleo..........................................................................................................................................Intensidad.nominal.del.circuito.de.entrada.................................................................................................................. Resultado -.grado.de.protección.de.la.envolvente-.distancias.de.aislamiento.en.aire.y.superficial-.protección.contra.descarga.eléctrica.e.integridad.de.los.circuitos.de.protección-.instalación.de.dispositivos.y.componentes.de.maniobra.-.circuitos.y.conexiones.eléctricas.internas-.terminales.para.conductores.externos-.funcionamiento.mecánico -.propiedades.dieléctricas-.cableado,.rendimiento.en.servicio.y.funcionalidad Pruebas.realizadas.en..................................................................................................................................................En.presencia.de.D./Dª.................................................................................................................................................. Habiendo superado las pruebas anteriores, el cuadro de distribución examinado se considera conforme a la norma IEC 61439-2 (CEI EN 61439-2). Pruebas.de.verificación.particular.llevadas.a.cabo.conforme.a.la.norma.IEC.61439-2.(CEI.EN.61439-2)
