Según informa el retie y la NTC2050, todos los puntos de conexión, cables y equipos en una instalación eléctrica deberán soportar 60°C si conducen 100A o menos, si conducen mas de 100A podrán soportar 75°C.
Esto lo informa en la sección 110-14 C de la NTC2050 y el articulo 20.2.9 f) del retie, se ve de mejor forma en un ejemplo:
Se tiene un alimentador en 3No8(F)+1No8(N)+1No10(T) THHN-AWG que tiene una capacidad de corriente de 55A a 90°C (Tabla 310-16 NTC2050), con protección de 3x50A que trabaja a 75°C desde un tablero principal en subestación hasta un tablero de distribución en un local de un centro comercial. Teniendo en cuenta los lineamientos del retie y la NTC2050 que capacidad de amperaje tendrá el alimentador?, la protección escogida es la correcta?.

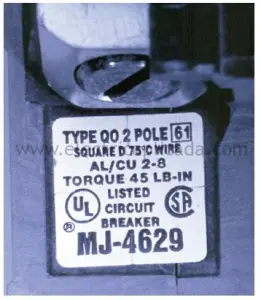

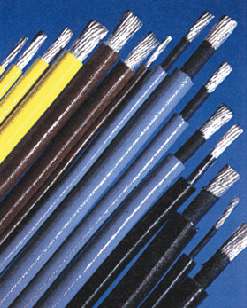

Rta://De acuerdo a lo que dicta el retie y la NTC2050, todos los elementos y puntos de conexión se deberán deratear a 60°C si conducen menos de 100A, por lo tanto la anterior acometida solo podrá conducir 40A a 60°C (Tabla 310-16 NTC2050), lo cual obligaria a que la protección se baje a 3x40A. A la izquiera se ve un ejemplo de temperatura que deberá tener el cable conectado a esta protección. Extraido del NEC Handbook 2005. A la derecha se ve un ejemplo de temperatura de cables. Extraído de catalogo Centelsa.
Personalmente pienso que si el fabricante certifica que sus productos trabajan a 75°C, cables, protecciones, terminales etc, se podría trabajar con esta temperatura incluso en amperajes menores a 100A.
La sección de la NTC2050 que informa lo anteriores es la siguiente (sección 110-14 c) de la NTC2050):
-Límites de temperatura. La temperatura nominal asociada a la capacidad de corriente de un conductor, se debe elegir y coordinar de modo que no supere la temperatura nominal mínima de cualquier terminación, conductor o dispositivo conectado. Los conductores con temperatura nominal superior a la especificada para las terminaciones, se pueden usar mediante ajuste o corrección de su capacidad de corriente, o ambas cosas.
- Lo establecido para las terminaciones de los equipos para circuitos de 100 A nominales o menos, o marcados para conductores 2,08 mm2 (14 AWG) a 42,2 mm2 (1 AWG), se debe aplicar sólo para conductores de 60 °C.
Excepciones:
- Se pueden utilizar conductores de mayor temperatura nominal, siempre que la capacidad de corriente de tales conductores se determine tomando como base la capacidad de corriente a 60 °C del calibre del conductor usado.
- Se debe permitir el uso de las disposiciones para puntos de conexión de los equipos con los conductores de mayor valor nominal a la capacidad de corriente de estos, siempre y cuando el equipo esté certificado e identificado para usarlo con conductores de mayor capacidad de corrienteLo establecido para los puntos de conexión de los equipos para circuitos de 100 A nominales o mas, o marcados para conductores mayores a 42,20 mm2 (1 AWG), se debe aplicar sólo para conductores de 75°C nominales.
- Lo establecido para los puntos de conexión de los equipos para circuitos de 100 A nominales o mas, o marcados para conductores mayores a 42,20 mm2 (1 AWG), se debe aplicar sólo para conductores de 75°C nominales.
Excepciones:
- Se pueden utilizar conductores de mayor temperatura nominal, siempre que la capacidad de corriente de tales conductores se determine tomando como base la capacidad de corriente a 75 °C del calibre del conductor usado.
- Lo establecido en cuanto a puntos de conexión de los equipos debe permitir que se utilicen con conductores de una capacidad de corriente superior a la mayor capacidad de corriente de los conductores, siempre que el equipo esté listado e identificado para usarlo con conductores de mayor capacidad de corriente.
- Los conectores a presión separables se deben utilizar con conductores cuya capacidad de corriente no supere la capacidad de corriente a la temperatura nominal certificada e identificada del conector
Nota: Respecto a los artículos 110-14.c).1), 2) y 3), la información que aparezca en los rótulos o certificados de los equipos puede restringir aún más el calibre y la temperatura nominal de los conectores conectados.
El articulo del RETIE que informa lo anteriores es el siguiente (articulo 20.2.9 f) del RETIE):
Los conductores no deben operar a una temperatura mayor a la de diseño del elemento asociado al circuito eléctrico (canalizaciones, accesorios, dispositivos o equipos conectados) que soporte la menor temperatura, la cual en la mayoría de equipos o aparatos no supera los 60 ºC, de acuerdo con el artículo 110-14 C de la NTC 2050.
