Los cables eléctricos son utilizados en diversas aplicaciones o instalaciones, a menudo bajo condiciones ambientales adversas. La protección AD (contra el agua) establece en qué medida se puede exponer un cable eléctrico a la humedad, según la norma UNE 20460-3:1996.
Clasificación de cables eléctricos según el nivel de protección al agua
-
PROTECCIÓN AD1: la probabilidad de presencia en agua es despreciable.
Localización en la cual las paredes no muestran trazas de agua generalmente, pero puede aparecer en pequeños periodos, por ejemplo, en forma de vapor y que se seca rápidamente gracias a una buena ventilación.
-
PROTECCIÓN AD2: posibilidad de caída vertical de gotas de agua.
Localización en la que el vapor de agua se condensa ocasionalmente en forma de gotas de agua o cuando el vapor puede presentarse ocasionalmente.
-
PROTECCIÓN AD3: posibilidad de caída de agua pulverizada en un ángulo superior a 60º con la vertical.
Localización en la que aparece vapor de agua en forma de película continua sobre las paredes y/o suelos.
Top Cable dispone de la siguiente gama de productos con la distinción de protección AD3:
-
PROTECCIÓN AD4: posibilidad de chorros de agua en todas las direcciones.
Localización donde el equipo puede estar sujeto a proyecciones de agua; se aplica por ejemplo, a ciertas luminarias o armarios instalados al exterior.
-
PROTECCIÓN AD5: posibilidad de chorros de agua en cualquier dirección.
Localización donde las mangueras son usadas regularmente en presencia de agua (patios, lavados de coches).
Top Cable dispone de la siguiente gama de productos con la distinción de protección AD5:
-

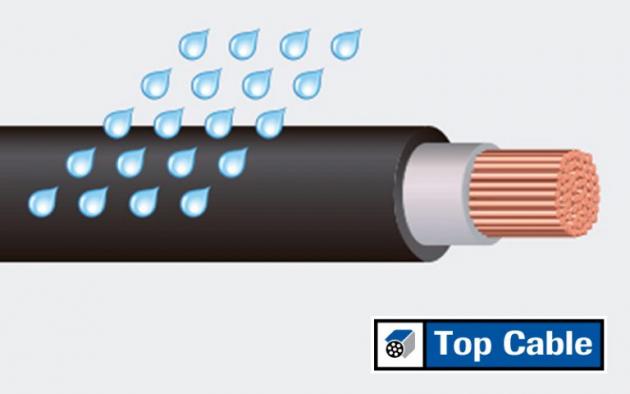

PROTECCIÓN AD6 CONTRA EL AGUA EN LOS CABLES ELÉCTRICOS: posibilidad de olas de agua.
Localizaciones situadas al borde del mar, tales como malecones, playas, muelles, etc.
Top Cable dispone de la siguiente gama de productos con la distinción de protección AD6:
-
PROTECCIÓN AD7 CONTRA EL AGUA EN LOS CABLES ELÉCTRICOS: posibilidad de inundación intermitente, parcial o total por agua.
Localizaciones susceptibles de ser inundadas y/o donde el agua puede alcanzar un máximo de 150 mm sobre el punto más elevado del equipo, la parte más baja del equipo puede estar a más de un metro por debajo de la superficie del agua.
Top Cable dispone de la siguiente gama de productos con la distinción de protección AD7:
– TOXFREE ZH Xtrem H07ZZ-F (AS)
-
PROTECCIÓN AD8 CONTRA EL AGUA EN LOS CABLES ELÉCTRICOS: posibilidad de inundación de agua de forma permanente y total.
Localizaciones tales como piscinas, donde el equipo eléctrico está totalmente recubierto de agua y permanentemente sometido a una presión superior a 1 bar.
Cables para sumergir en agua
Top Cable dispone de la siguiente gama de productos con la distinción de protección AD8:
Si necesitas información adicional o específica de algún otro cable, puedes ponerte en contacto con nuestros comerciales.
