Oferta ABB para transferencias automáticas en baja tensión. Apropiados para conmutación de carga Planta-Red en instalaciones industriales, comerciales, residenciales, hospitalarias, aeropuertos, data-centers, etc.

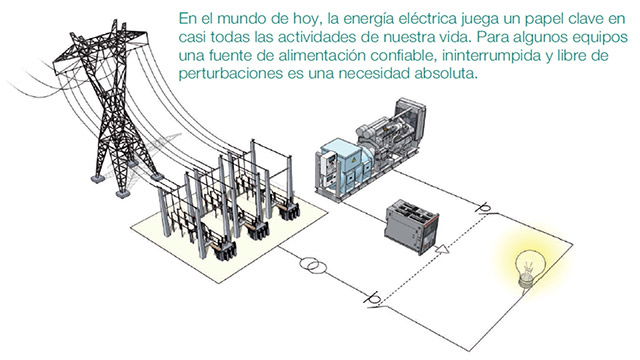

En el mundo de hoy, la energía eléctrica juega un papel clave en casi todas las actividades de nuestra vida. Para algunos equipos una fuente de alimentación confiable, ininterrumpida y libre de perturbaciones es una necesidad absoluta.
ABB Ofrece una solución completa para el ensamble de transferencias automáticas de carga muy apropiadas para tableristas, Integradores, distribuidores y fabricantes de maquinaria. Los productos serán fácilmente ensamblados y cableados en tableros nuevos y/o existentes.
- Apropiados para transferencias con: Interruptores, Seccionadores
- Conmutadores motorizados y Contactores.
- ATS021 Ajustable mediante DIP Switch.
- ATS022 Con display LCD y capacidad de manejo de un tercer
- Interruptor de enlace de barras.
Controladores para transferencias automáticas

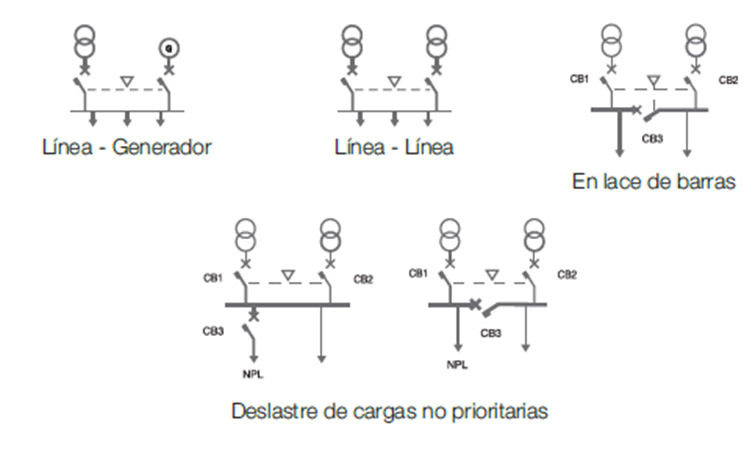

Los módulos de transferencia automática ATS021 y ATS022, pueden manejar dos o cuatro escenarios respectivamente; el ATS021 sólo puede realizar la conmutación entre dos fuentes (Línea principal –Generador de emergencia o Línea de emergencia) en caso de sobre/sub tensiones (ajustable) o sobre/sub frecuencias (fijo), mientras que el ATS022 ofrece una amplia gama de supervisión de las fuentes de alimentación entre las que se pueden destacar, desbalance de fases y perdida de fases, puede manejar cuatro escenarios, los dos iguales al ATS021 y adicionalmente, lo que sería el desprendimiento de cargas no prioritarias y enlace a barras entre dos sistemas independientes.

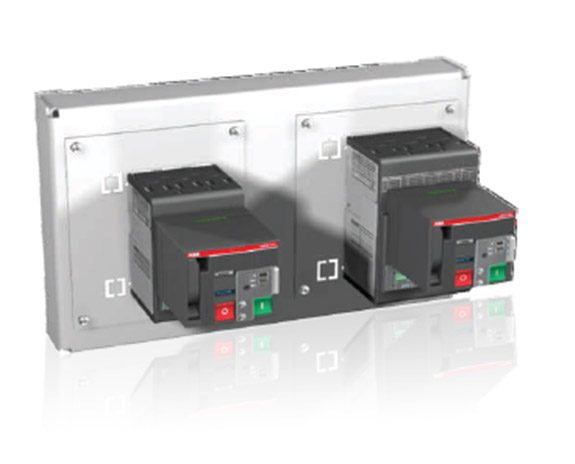

Kits de transferencia con interruptores automáticos
Disponibles desde 100 hasta 2500A. Cada uno conformado por:
- Dos interruptores automáticos.
- Enclavamiento mecánico.
- Mando remoto (en caso de interruptores de caja moldeada hasta Tmax T6).
- Motorreductor, relé de cierre y relé de apertura (en caso de interruptores Emax y Tmax T7M).
- Contactos auxiliares.
- Controlador de transferencia ATS021 ó ATS022.
Para conformar una transferencia automática, contemplar el uso de un par de contactores auxiliares con enclavamiento mecánico y mininterruptores para la alimentación del control. Si se prevé su uso a tensiones de control superiores a 220V se deberán adicionar dos transformadores de tensión. En caso de transferencias inferiores a 250A, se deben solicitar adicionalmente, 4 relés de control.
Para transferencias de otros amperajes, por favor, consultar.

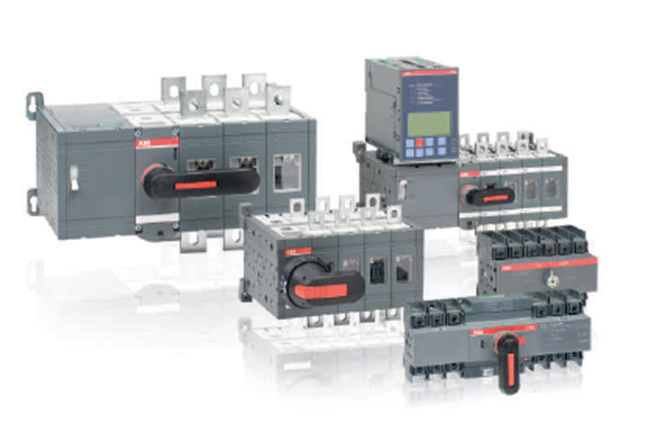

Seccionadores conmutadores I-0-II (Change-overs) Motorizados
Disponibles desde 40 hasta 2500A.
- Incluyen maneta para operación manual y motor 220-240Vac.
OTM_F_ 230 Calibres: 40, 63, 80,115 y 125A.
OTM_E_230 Calibres: desde 160 hasta 2500A.
ODPS Fuente Dual. Diseñada exclusivamente para trabajar en conjunto con Seccionadores conmutadores OTM_E_230. Protege los motores contra sobre y subtensiones.
Para conformar una transferencia automática, contemplar el uso de un par de contactores auxiliares con enclavamiento mecánico o en su reemplazo en modelos desde 160 hasta 2500A es altamente recomendado el uso de una fuente Dual ODPS y mini interruptores para la alimentación del control. Ordenar también por separado un controlador ATS021 o ATS022 más cuatro bloques de contactos OA1G10. Para tensiones de control superiores a 220V se deberán adicionar dos transformadores de tensión.

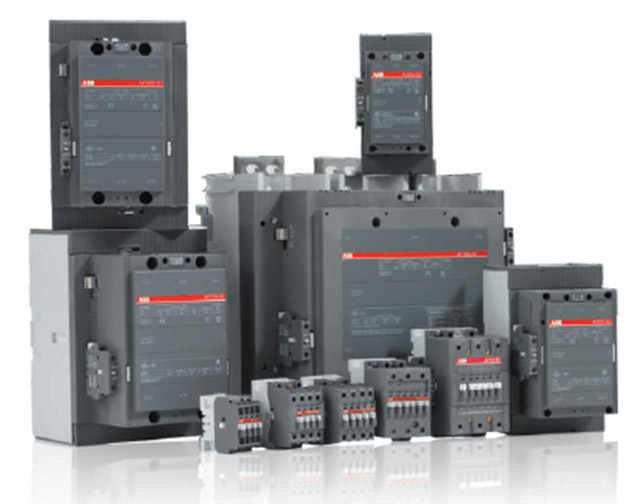

Kits de transferencias con contactores
Disponible desde 9 hasta 2050 A, en AC-1
Para conformar una transferencia automática, se debe adicionar,
- Enclavamiento mecánico.
- Contactos auxiliares.
- Contactores auxiliares con enclavamiento mecánico.
- Mininterruptores para la alimentación del control.
- Ordenar también por separado un controlador ATS021 o ATS022, más dos relés de control.
Este último tipo de transferencias es recomendado donde el número de conmutaciones sea elevado, garantizando así una prolongada durabilidad del sistema de conmutación. Para mayor información técnica disponible en nuestra lista de precios disponible en:
